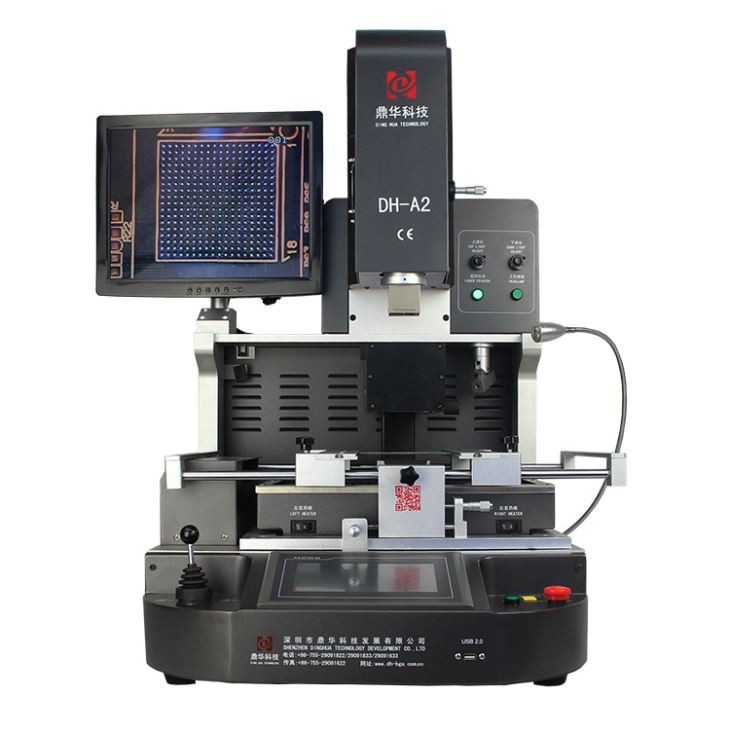

Optical iPad BGA Rework Station
1 ประสาน, DESOLDER และ MOUNT BGA IC ChIP โดยอัตโนมัติ .
2 กล้อง CCD ความละเอียดสูงและระบบการจัดตำแหน่งออปติคัล .}
3. อัตราความสำเร็จสูงของการซ่อม .
4. 3 เครื่องทำความร้อนให้ความร้อนอย่างสม่ำเสมอ .
คำอธิบาย
1. แอปพลิเคชัน
เหมาะสำหรับการซ่อมแซม PCB และชิปต่างๆ .
- ใช้กับเมนบอร์ดของคอมพิวเตอร์, สมาร์ทโฟน, แล็ปท็อป, MacBooks, บอร์ดตรรกะ, กล้องดิจิตอล, เครื่องปรับอากาศ, ทีวีและอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ ที่ใช้ในอุตสาหกรรมเช่นการแพทย์การสื่อสารและยานยนต์ .}

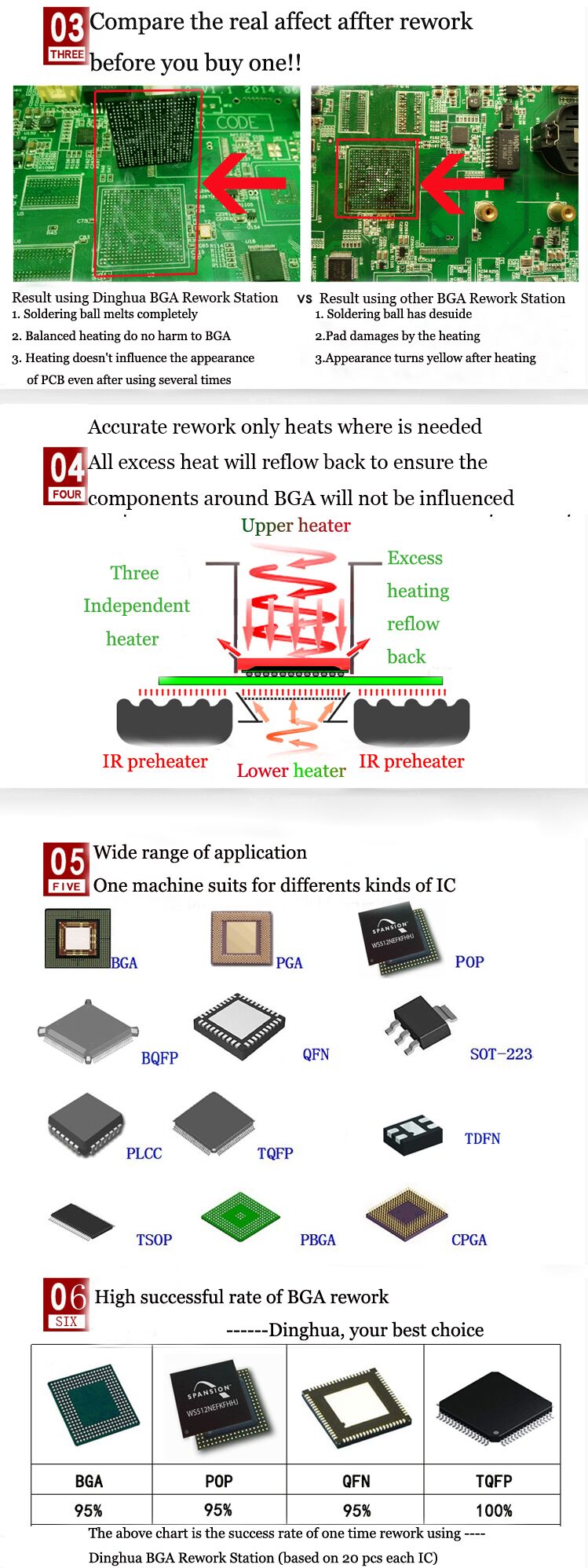

- เข้ากันได้กับชิปหลากหลายประเภทรวมถึง: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA และ LED ชิป .}}
2. คุณสมบัติผลิตภัณฑ์

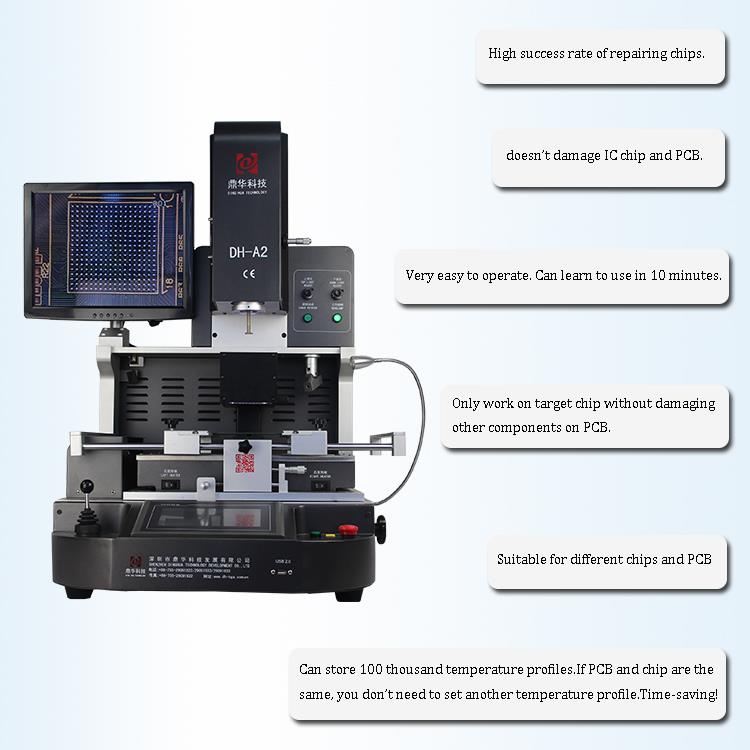

- อัตราความสำเร็จสูงสำหรับการซ่อมแซมชิปและ PCB
- ระบบการจัดตำแหน่งออปติคัลที่แม่นยำ
กล้อง CCD มีการขยายสูงสุด 200 ×พร้อมแสงด้านบน/ลงที่ปรับได้ Autofocus และการใช้งานซอฟต์แวร์ช่วย . ความแม่นยำในการติดตั้งอยู่ภายใน 0 . 01 มม.
- การลดลงอัตโนมัติการติดตั้งและการบัดกรี

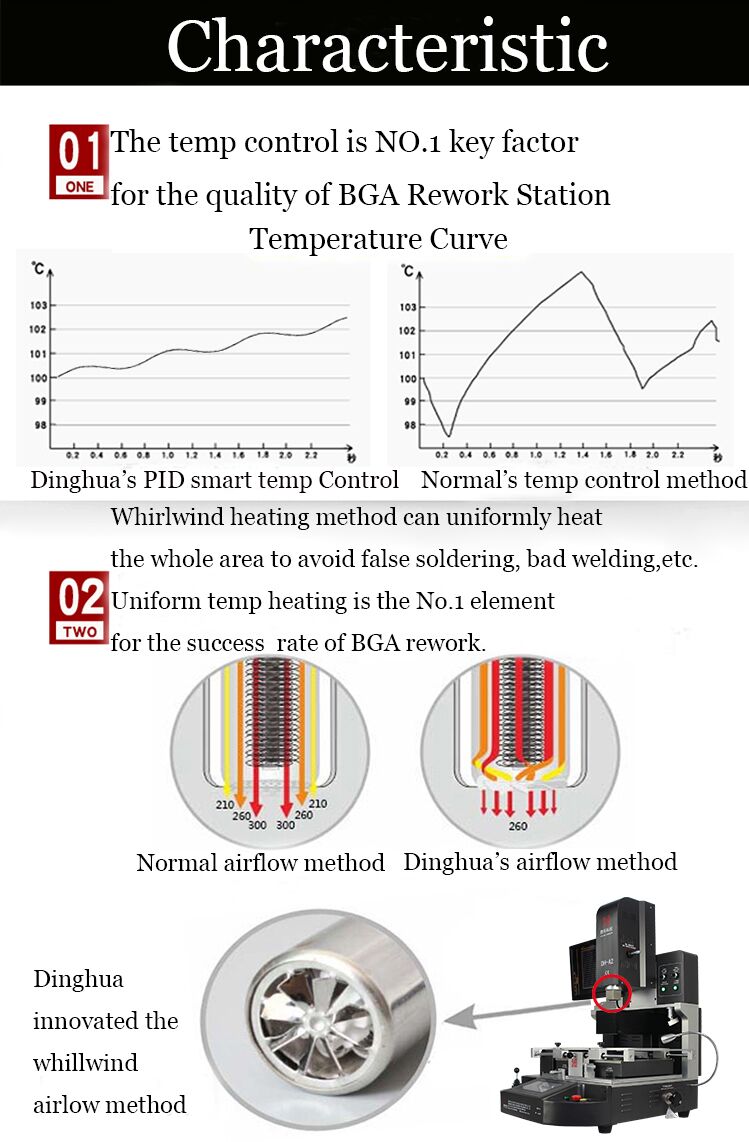

- เครื่องทำความร้อนที่ควบคุมได้อย่างอิสระสามตัว
เครื่องทำความร้อนด้านบนและด้านล่างใช้เครื่องทำความร้อนอากาศร้อนในขณะที่ที่สามเป็นโซนอุ่นอินฟราเรด .
3. ข้อมูลจำเพาะ
| พลัง | 5300W |
| เครื่องทำความร้อนด้านบน | อากาศร้อน 1200W |
| เครื่องทำความร้อนด้านล่าง | อากาศร้อน 1200W . อินฟราเรด 2700W |
| แหล่งจ่ายไฟ | AC220V ± 10% 50/60Hz |
| มิติ | L530*W670*H790 มม. |
| การวางตำแหน่ง | V-groove PCB รองรับและด้วยการติดตั้งสากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิลประเภท K, การควบคุมวงปิด, ความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ± 2 องศา |
| ขนาด PCB | สูงสุด 450*490 มม., ขั้นต่ำ 22 ＊ 22 มม. |
| Workbench ปรับแต่ง | ± 15 มม. ไปข้างหน้า/ย้อนกลับ .+15 มม. ขวา/ซ้าย |
| ชิป BGA | 80 ＊ 80-1 ＊ 1 มม. |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม. |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่บังคับ) |
| น้ำหนักสุทธิ | 70 กิโลกรัม |
4. รายละเอียด

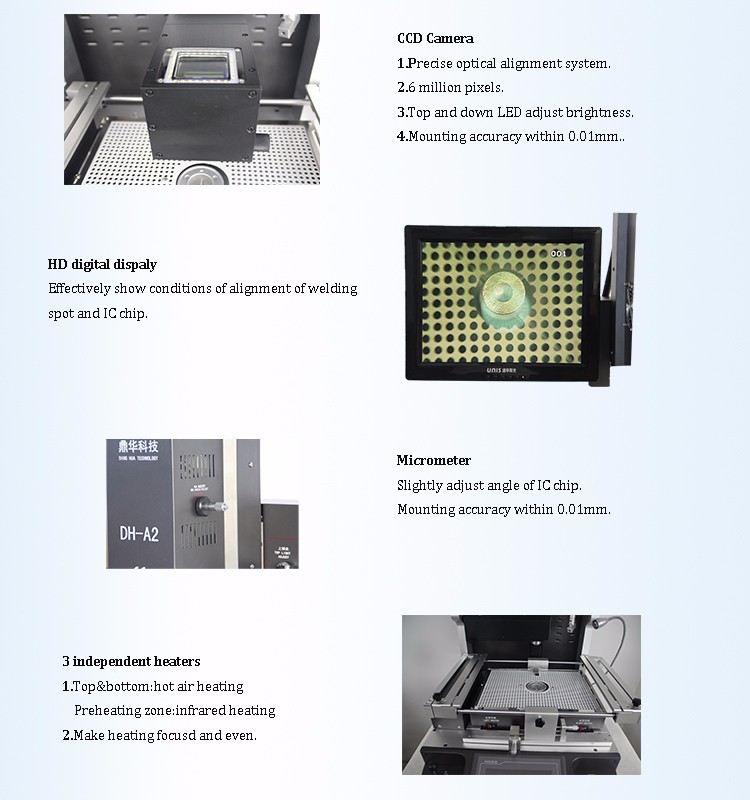

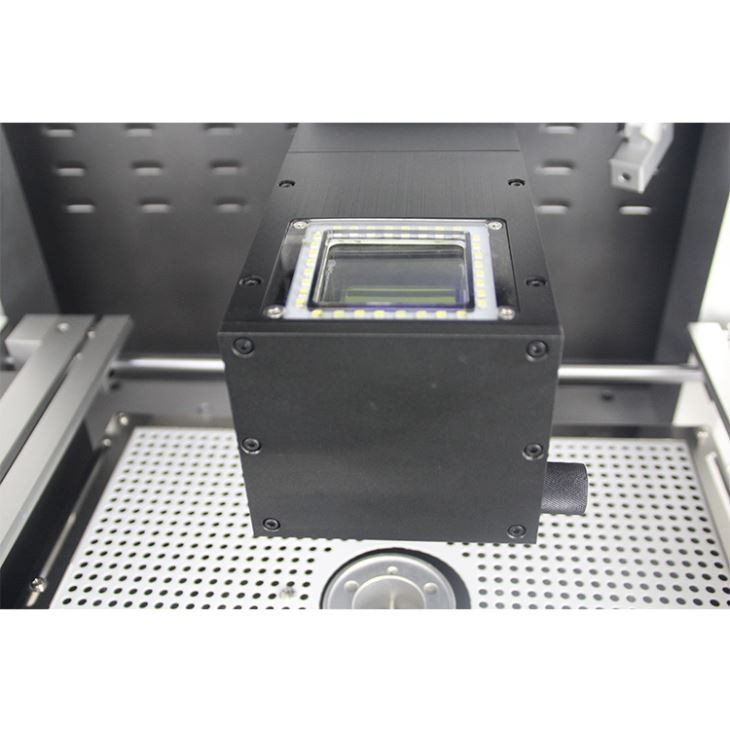

- กล้อง CCD (ระบบการจัดตำแหน่งแสงที่แม่นยำ)
- จอแสดงผล HD Digital
- ไมโครมิเตอร์สำหรับการปรับมุมชิป
- เครื่องทำความร้อนอิสระสามตัว (อากาศร้อนและอินฟราเรด)

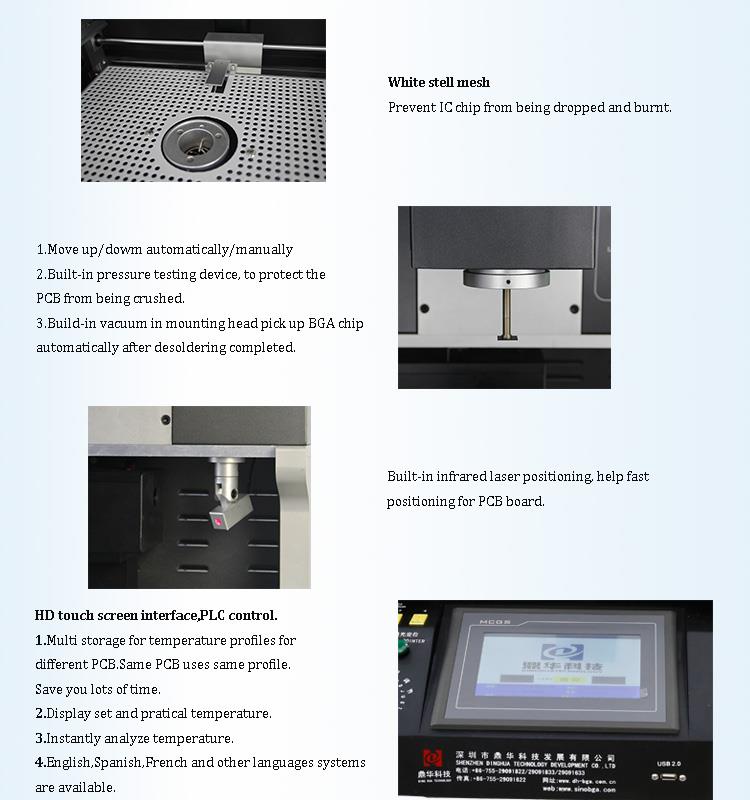

- การวางตำแหน่งเลเซอร์
- HD Touchscreen Interface พร้อมการควบคุม PLC

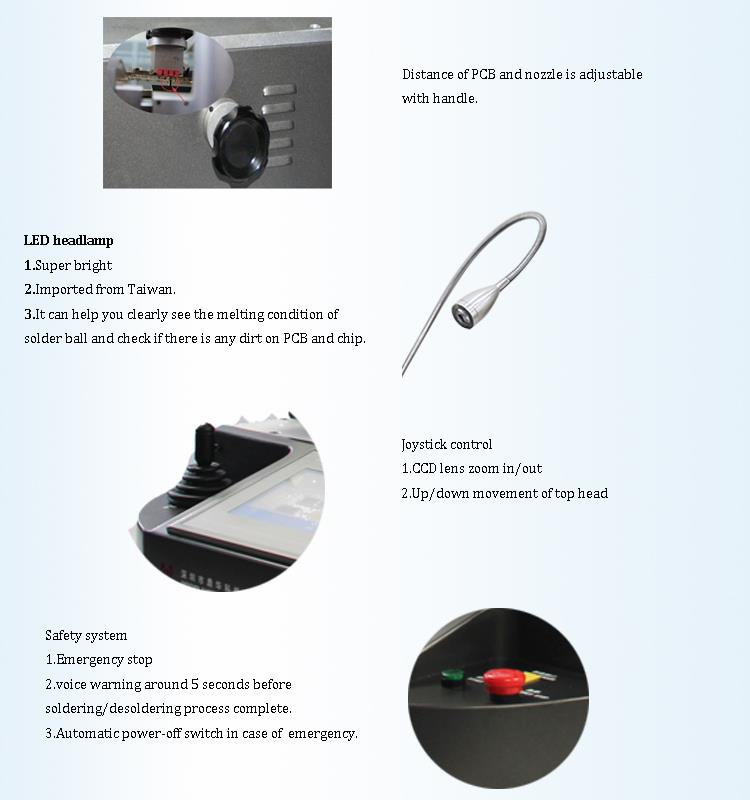

- ไฟหน้า LED
- การควบคุมจอยสติ๊ก
5. ทำไมต้องเลือกสถานีทำงานซ้ำของ iPad BGA ของเรา?
6. ใบรับรอง
เพื่อให้แน่ใจว่าคุณภาพการพัฒนาเทคโนโลยีของเซินเจิ้น Dinghua Co ., Ltd . เป็นหนึ่งในคนแรกที่ได้รับ UL, E-Mark, CCC, FCC และ CE Rohs Certifications . นอกจากนี้ C-tpat .
7. การบรรจุและการจัดส่ง
8. คำถามที่พบบ่อย
•คุณเสนออะไหล่แบบไหน?

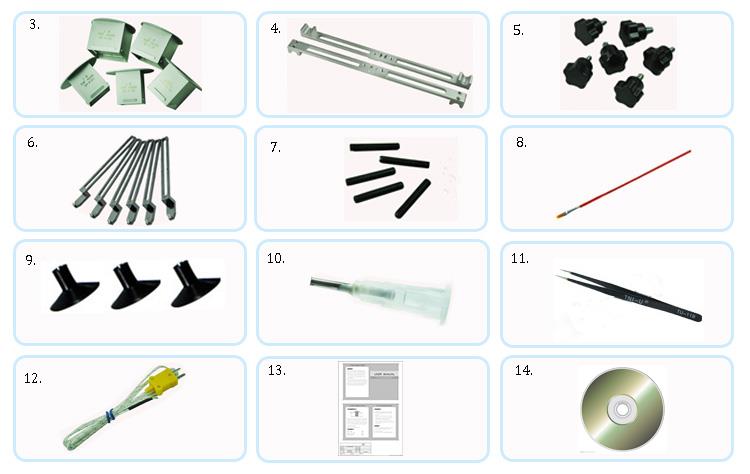

A:รายการบรรจุรวมถึงสิ่งต่อไปนี้:
- เครื่อง: 1 ชุด
- กล่องเครื่องมือ - รายการทั้งหมดบรรจุอย่างปลอดภัยในกล่องไม้ที่ทนทานเหมาะสำหรับการนำเข้าและส่งออก
- หัวฉีดด้านบน: 3 ชิ้น (31 × 31 มม., 38 × 38 มม., 41 × 41 มม.)หัวฉีดด้านล่าง: 2 ชิ้น (34 × 34 มม., 55 × 55 มม.)
- คาน: 2 พีซี
- ลูกบิดพลัม: 6 ชิ้น
- การแข่งขันสากล: 6 ชิ้น
- สกรูรองรับ: 5 ชิ้น
- ปากกาแปรง: 1 พีซี
- ถ้วยสูญญากาศ: 3 ชิ้น
- เข็มสูญญากาศ: 1 พีซี
- แหนบ: 1 พีซี
- ลวดเซ็นเซอร์อุณหภูมิ: 1 พีซี
- คู่มือการใช้งานมืออาชีพ: 1 พีซี
- การสอนซีดี: 1 พีซี
•ฉันไม่มีทักษะระดับมืออาชีพหรือความรู้เกี่ยวกับการบัดกรีหรือการติดตั้งชิป . เครื่องนี้ใช้งานยากหรือไม่?
A:ไม่จำเป็นต้องมีทักษะระดับมืออาชีพ . เครื่องนั้นเป็นไปโดยอัตโนมัติและง่ายต่อการเรียนรู้ . ผู้ใช้ส่วนใหญ่สามารถทำงานได้ภายใน 10 นาที . การฝึกอบรมฟรีจากวิศวกรของเรา .}
•แล้วการรับประกันล่ะ?
A:เราเสนอการรับประกันปี 1- สำหรับทั้งเครื่องและการรับประกันปี 3- สำหรับเครื่องทำความร้อน .}
