สถานีปรับปรุง BGA ออปติคอลด้วยตนเอง
สถานีปรับปรุง bga ออปติคัล
1. ระบบกล้อง CCD
2.การจัดตำแหน่งด้วยแสง
การควบคุม 3.PID
4. การวางตำแหน่งด้วยเลเซอร์
5. หน้าจอสัมผัส HD แบบลิ้นชักแบบพกพา
คำอธิบาย
สถานีปรับปรุง BGA แบบออปติคอลสำหรับการซ่อมเมนบอร์ด
พารามิเตอร์ผลิตภัณฑ์ | |
ชื่อผลิตภัณฑ์ | เครื่องบัดกรีและเครื่องขจัดบัดกรี |
พลังงานทั้งหมด | 5300W |
เครื่องทำความร้อนด้านบน | 1200w |
เครื่องทำความร้อนด้านล่าง | เครื่องทำความร้อนด้วยลมร้อนด้านล่าง 1200W, IR preheating 2700W |
พลัง | 220V 50Hz/60Hz |
การวางตำแหน่ง | V-groove, PCB board สามารถปรับได้ในแกน X และ Y และติดตั้ง ฟิกซ์เจอร์สากล |
การควบคุมอุณหภูมิ | K-type, วงปิด |
ขนาด PCB | สูงสุด 400x380 มม. ต่ำสุด 22x22 มม |
ขนาดชิป | 2x2-50x50มม |
ระยะห่างของชิปขั้นต่ำ | 0.15มม |
เซ็นเซอร์อุณหภูมิภายนอก | 1 (ไม่บังคับ) |
N.W. | ประมาณ 60 กก |
เมนบอร์ดที่เหมาะสม | โทรศัพท์มือถือ แล็ปท็อป เดสก์ท็อป เกมคอนโซล XBOX360 PS3 |
2. คุณสมบัติหลักและข้อดีของสถานีปรับปรุง BGA DH-G600
DH-G600 BGA Rework Station คุณสมบัติหลัก:
1, โซนอุณหภูมิบนและล่างสามารถตั้งค่าได้ถึง 8 การควบคุมอุณหภูมิ, สามารถขยายเป็น 16 ส่วน,
สามารถจัดเก็บ 100,{1}} กลุ่มกราฟอุณหภูมิได้ตลอดเวลาตามหมายเลข BGA การจัดเก็บ และการเรียกที่แตกต่างกัน!
นอกจากนี้ยังสามารถวิเคราะห์ ตั้งค่า และแก้ไขเส้นโค้งบนหน้าจอสัมผัสได้อีกด้วย
2. พัดลมแบบไหลข้ามกำลังสูงสามารถใช้เพื่อทำให้บอร์ด PCB เย็นลงอย่างรวดเร็วเพื่อป้องกันการเสียรูปของบอร์ด PCB
ในขณะเดียวกันก็สามารถใช้ปั๊มสุญญากาศในตัวและปากกาดูดสุญญากาศภายนอกเพื่ออำนวยความสะดวกอย่างรวดเร็วและง่ายดาย
การดำเนินการ. ใช้ชิป BGA
3. กำหนดค่าฟังก์ชัน "การเตือนล่วงหน้า" ของการควบคุมด้วยเสียงในการแยกส่วน 5-10 วินาทีก่อนการเสร็จสิ้น
เสียงเตือนการเชื่อมเพื่อเตือนผู้ปฏิบัติงานให้เตรียมการที่เกี่ยวข้อง หลังจากหยุดอากาศร้อนจะร้อนขึ้นและ
ระบบทำความเย็นจะเริ่มทำงาน และการทำความเย็นจะหยุดโดยอัตโนมัติเมื่ออุณหภูมิลดลงถึงอุณหภูมิห้อง
(ต่ำกว่า 45 องศา). รับรองว่าเครื่องร้อนขึ้นไม่เก่าแน่นอน!
4. การรับรอง CE พร้อมสวิตช์หยุดฉุกเฉินและการปิดเครื่องอัตโนมัติเมื่อเกิดอุบัติเหตุฉุกเฉิน
5. ด้วยอินเทอร์เฟซ USB สามารถบันทึกได้อย่างง่ายดายในเส้นโค้งปัจจุบันในดิสก์ RET และยังสามารถเสียบเข้ากับเมาส์เพื่อควบคุม
หน้าจอสัมผัส
3. ภาพรายละเอียดของ G600 BGA REWORK STATION

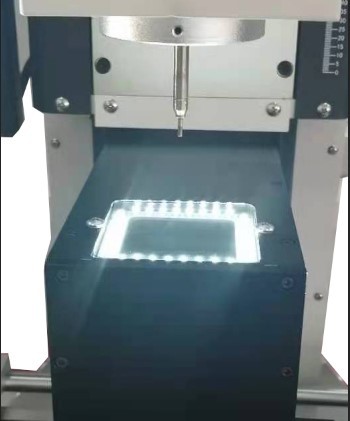

ระบบจัดตำแหน่งเลนส์ HD Optical CCD
กล้องนำเข้าจาก Panasonic ประเทศญี่ปุ่นเพื่อความแม่นยำในการเปลี่ยนที่ ±0.01 มม

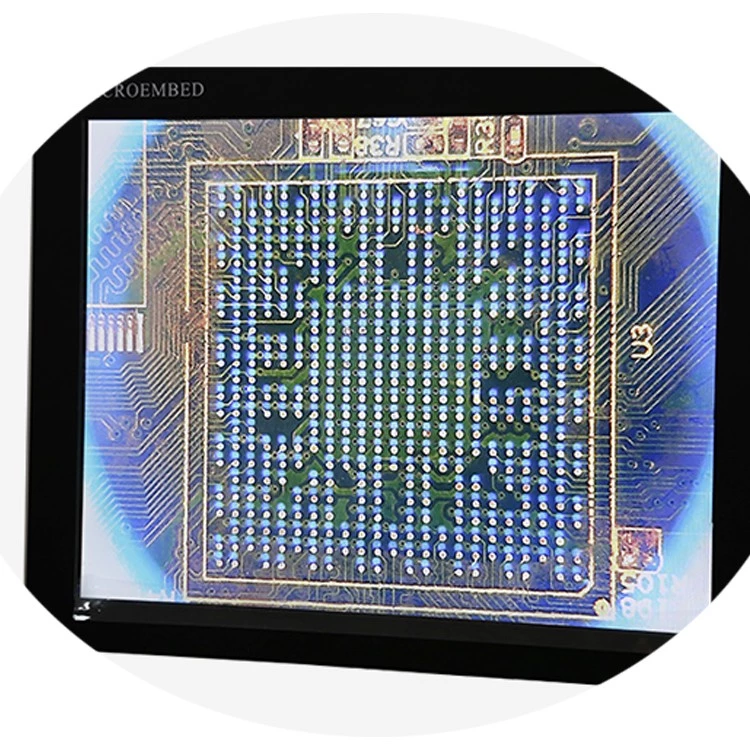

หน้าจอมอนิเตอร์ HD สำหรับการซ้อนทับเพื่อให้แน่ใจว่าชิปจะถูกวางในตำแหน่งที่ถูกต้อง

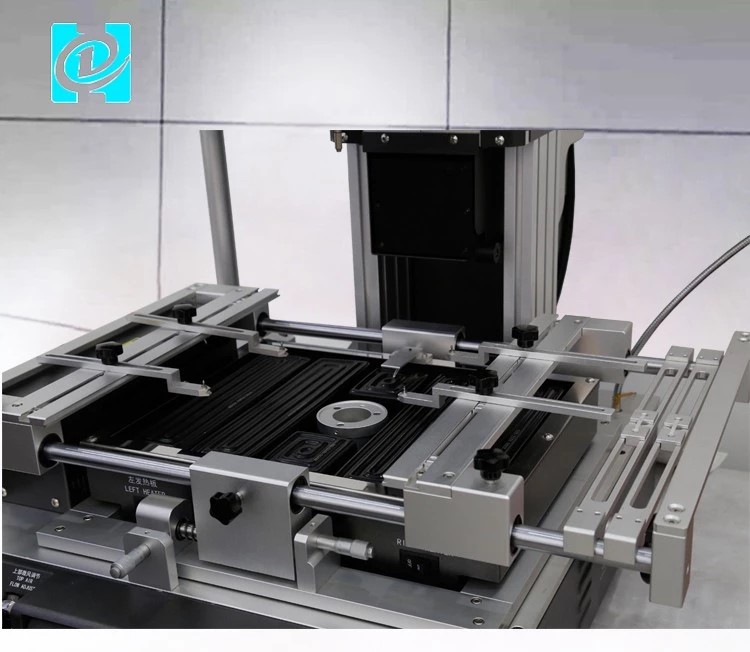

การวางตำแหน่ง PCB
ร่อง V, บอร์ด PCB สามารถปรับได้ในแกน X และ Y และติดตั้งฟิกซ์เจอร์สากล
5. ทำไมต้องเลือกสถานีรีเวิร์ค DH-G600 BGA
Dinghua ระบบการทำงานซ้ำขั้นสูงที่ใช้เทคโนโลยี IR และลมร้อนมีเป้าหมายในการทำงานซ้ำอย่างมืออาชีพของอุปกรณ์อิเล็กทรอนิกส์
ส่วนประกอบและโมดูล ทำให้สามารถดำเนินการซ่อมแซมทั้งหมดได้ในเครื่องเดียวกัน
ระบบการทำงานซ้ำของเรารองรับส่วนประกอบ SMD ที่ใช้งานร่วมกันได้ทั้งหมด ตั้งแต่ IC ขนาดเล็กไปจนถึงขนาดใหญ่
BGA – ความท้าทายใด ๆ สามารถแก้ไขได้ด้วยความแม่นยำสูงสุดและการควบคุมพารามิเตอร์ของกระบวนการ
6. การบรรจุ & การจัดส่ง & บริการของ G600 BGA REWORK STATION
ทางด่วน: DHL, TNT และ FedEx เป็นต้น
และการขนส่งทางอากาศ การขนส่งทางทะเล และการขนส่งทางรถไฟ และอื่น ๆ
7. คำถามที่พบบ่อยเกี่ยวกับ G600 BGA REWORK STATION
ถาม: แล้วแพ็คเกจล่ะ? ปลอดภัยระหว่างการจัดส่งหรือไม่?
A: เครื่องรีเวิร์ค BGA ทั้งหมดบรรจุอย่างดีในกล่องไม้แข็งแรงมาตรฐานพร้อมโฟมด้านใน
ถาม: วิธีใช้งานเครื่องของเรา
ตอบ: เราจะเสนอคู่มือผู้ใช้และวิดีโอการใช้งานแก่ลูกค้าของเรา หากลูกค้ามาที่บริษัทของเรา
เราสามารถแสดงทีละขั้นตอนได้ ผู้ใช้รายใหม่จะใช้เวลาประมาณ 2-3 ชั่วโมงในการฝึกฝนทักษะเหล่านี้ให้เชี่ยวชาญ
ถาม: ฉันจะชำระเงินได้อย่างไร ทางไหนดีกว่ากัน?
ตอบ: ยอมรับการโอนเงินผ่านธนาคาร, Western Union, Money gram, Paypal ฯลฯ แต่การโอนเงินผ่านธนาคารและชำระเงินให้กับอาลีบาบา
การรับประกันการค้าเป็นที่ต้องการ
8. บริการ
บริการของเรา
ก. คำถามของคุณเกี่ยวกับผลิตภัณฑ์หรือราคาของเราจะได้รับการตอบกลับภายใน 24 ชั่วโมง
b. ได้รับการฝึกฝนมาอย่างดีและมีประสบการณ์ในการตอบคำถามทั้งหมดของคุณเป็นภาษาอังกฤษได้อย่างคล่องแคล่ว
ค. OEM & ODM คำขอใด ๆ ของคุณเราสามารถช่วยคุณออกแบบและใส่ลงในผลิตภัณฑ์ได้
ง. มีตัวแทนจำหน่ายสำหรับการออกแบบเฉพาะของคุณและรุ่นปัจจุบันบางรุ่นของเรา
อี การปกป้องพื้นที่ขายของคุณ แนวคิดในการออกแบบ และข้อมูลส่วนตัวทั้งหมดของคุณ
เราตอบคำถามของคุณเสมอ: ตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์
