สถานีปรับปรุง BGA สำหรับห้องปฏิบัติการแบบออปติคัล

สถานีปรับปรุง bga แล็ปท็อปแบบออปติคอล

1. ดูตัวอย่างด่วน:

คุณลักษณะของเครื่องรีเวิร์ก BGA DH-G600

1. ใช้กันอย่างแพร่หลายในการเปลี่ยนระดับชิปในแล็ปท็อป คอมพิวเตอร์ โทรศัพท์มือถือ ฯลฯ

2. การถอด ติดตั้ง และบัดกรีอัตโนมัติ

3. ระบบ HD Optical Alignment สำหรับการติดตั้ง BGA และส่วนประกอบอย่างแม่นยำ

4. การวางตำแหน่งด้วยเลเซอร์สามารถจัดตำแหน่งชิป BGA และเมนบอร์ดได้อย่างรวดเร็ว



พารามิเตอร์ผลิตภัณฑ์ ชื่อสินค้า เครื่องบัดกรีและ desoldering กำลังทั้งหมด 5300W เครื่องทำความร้อนด้านบน 1200w เครื่องทำความร้อนด้านล่าง การทำความร้อนด้วยลมร้อนด้านล่าง 1200W, การอุ่น IR 2700W พลัง 220V 50เฮิร์ต/60เฮิร์ต การวางตำแหน่ง สามารถปรับร่อง V, บอร์ด PCB ได้ในแกน X, Y และติดตั้งฟิกซ์เจอร์สากล การควบคุมอุณหภูมิ ประเภท K, วงปิด ขนาดพีซีบี สูงสุด 400x380 มม. ต่ำสุด 22x22 มม ขนาดชิป 2x2-50x50มม ระยะห่างชิปขั้นต่ำ 0.15 มม เซ็นเซอร์อุณหภูมิภายนอก 1 (ไม่จำเป็น) N.W. ประมาณ 60กก เมนบอร์ดที่เหมาะสม โทรศัพท์มือถือ แล็ปท็อป เดสก์ท็อป เกมคอนโซล XBOX360, PS3

3. คุณสมบัติหลักของสถานีปรับปรุง BGA DH-G600

• สาขาการใช้งาน (ขอบเขตการใช้งานซ้ำทั้งหมด)
• ศูนย์บริการขนาดกลางและขนาดใหญ่
• อุปกรณ์ระบบเคลื่อนที่และวิทยุ
• โทรศัพท์มือถือ พีดีเอ อุปกรณ์พกพา โน้ตบุ๊ก และเมนบอร์ด
• อุปกรณ์ LAN โหนดเครือข่าย และอุปกรณ์สื่อสารทางการทหาร
• อุปกรณ์ทางการแพทย์แบบพกพา

คุณสมบัติ:

1. การใช้งานที่ยืดหยุ่นสำหรับส่วนประกอบทุกประเภท เช่น SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA และ Epoxy ไมโคร BGA ที่ไม่มีมลทินทั้งหมด .. ฯลฯ

2. ขั้นตอนการทำใหม่ให้เสร็จสมบูรณ์ (การทำความร้อน การแช่ การไหลซ้ำ และการทำความเย็น) สำเร็จได้เพื่อกระบวนการการทำใหม่ที่แม่นยำและเป็นมาตรฐาน

3. IR โดยไม่มีผลกระทบต่อส่วนประกอบที่อยู่ติดกัน

4. เซ็นเซอร์วัดอุณหภูมิที่ละเอียดอ่อนเพื่อให้ได้การอ่านและตรวจสอบอุณหภูมิที่แม่นยำและทันที

5. ระบบการหยิบสินค้าภายในเพื่อการถอดไอซีอย่างปลอดภัยและมีเสถียรภาพ

6. ระบบระบายความร้อนเพื่อให้ได้ขั้นตอนมาตรฐานและการทำความเย็นที่สมบูรณ์สำหรับ PCB

7. เครื่องมือสำหรับการรีบอล

8. การวางตำแหน่งระหว่างกระบวนการปรับปรุงสามารถทำได้โดยใช้ตัวชี้เลเซอร์บน PCB

9. ตาราง XY ที่แม่นยำและราบรื่นที่มาพร้อมกับแพ็คเกจ

10. ใช้งานง่ายและเป็นมิตรผ่านโหมด Manual

11. ใช้การรับประกันหนึ่งปี

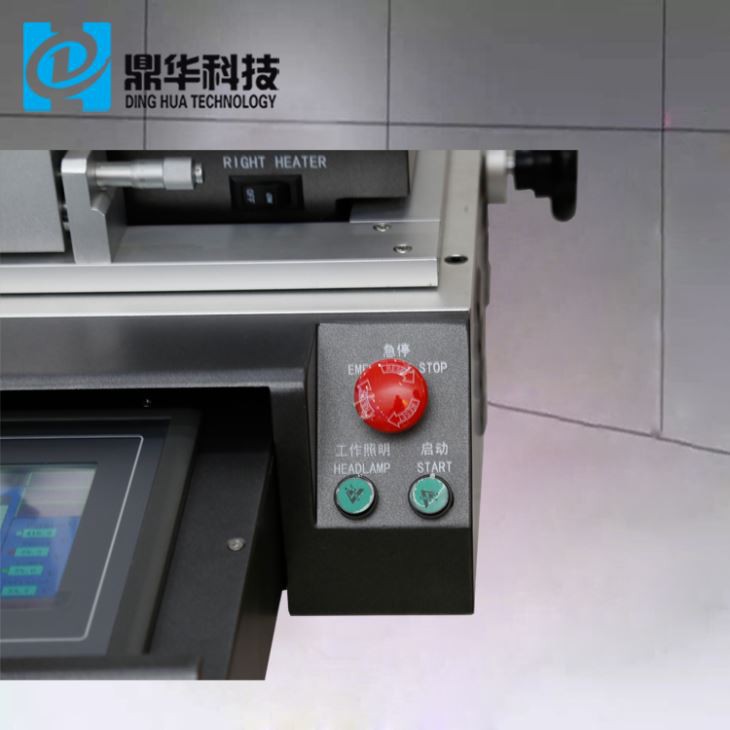

4. ภาพโดยละเอียดของ G600 BGA REWORK STATION

ระบบจัดตำแหน่งเลนส์ CCD ออปติคอล HD

กล้องนำเข้าจาก Panasonic ประเทศญี่ปุ่น เพื่อรับประกันความแม่นยำในการเปลี่ยนที่ ±0.01 มม



หัวยึดพร้อมอุปกรณ์ทดสอบแรงดันในตัว เพื่อป้องกัน PCB จากความเสียหาย

สูญญากาศในตัวในหัวยึดจะหยิบชิป BGA โดยอัตโนมัติหลังจากการถอดบัดกรีเสร็จสิ้น

ด้วยการปรับการไหลเวียนของอากาศด้านบน เพื่อป้องกันไม่ให้ bga ขนาดเล็กปลิวออกไป

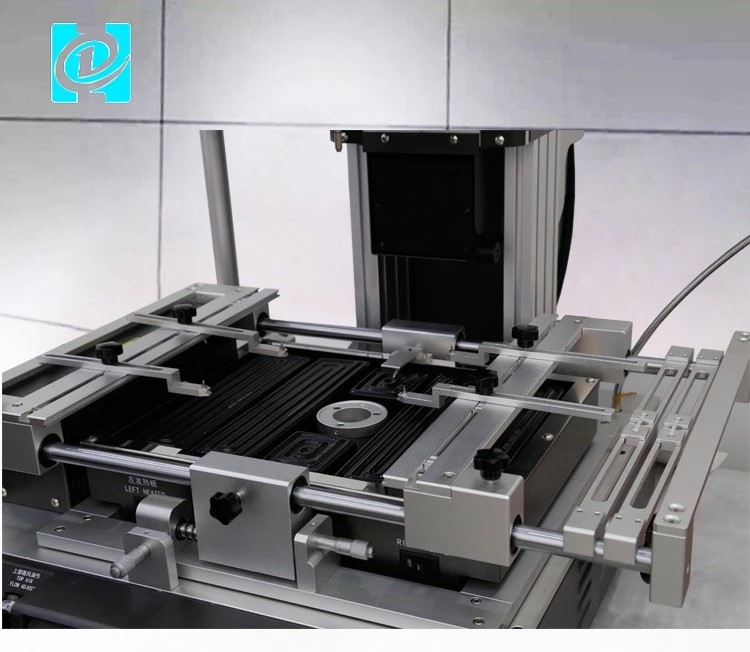

การวางตำแหน่ง PCB

สามารถปรับร่อง V, บอร์ด PCB ได้ในแกน X และ Y และติดตั้งฟิกซ์เจอร์สากล

4. ประวัติบริษัท

ส่วนหนึ่งของลูกค้าของเรา

6. การบรรจุและจัดส่งและบริการของ G600 BGA REWORK STATION

ตัวเลือกการจัดส่ง

◆ ตัวอย่างจะถูกส่งภายใน 5 วันทำการหลังจากได้รับการชำระเงินเต็มจำนวน 7-15 วันสำหรับการสั่งซื้อจำนวนมาก ◆ จัดส่งโดย DHL, FedEx, TNT, EMS และ UPS ด่วน มีบริการจัดส่งทางทะเลด้วย

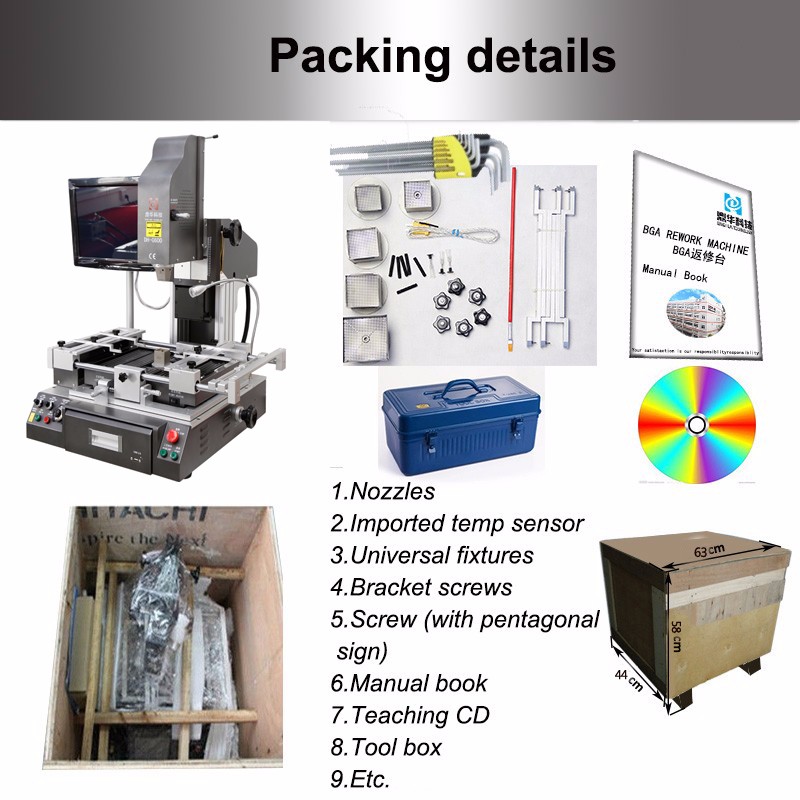

DH-G600 เครื่องประดับ

คู่มือผู้ใช้ -1 ชิ้น จอแอลซีดี -1 ชิ้น -5 ชิ้น หัวฉีดลมร้อน: หัวฉีดด้านบน 3 ชิ้น (31x31 มม., 38x38 มม., 41x41 มม.), หัวฉีดด้านล่าง 2 ชิ้น (34x34 มม., 55x55 มม.) PS: ขนาดหัวฉีดลมร้อนสามารถปรับแต่งตามขนาดชิปของคุณ เครื่องดูดสุญญากาศ -1 ชุด (รวม 4 ชิ้น) แผ่นสูญญากาศ -2 ชิ้น อุปกรณ์ติดตั้งสากล -6 ชิ้น สกรูรองรับ -4 ชิ้น ปุ่มจับพลัม -6 ชิ้น



7. คำถามที่พบบ่อยของ G600 BGA REWORK STATION

Q1: ทำไมต้องเลือกเรา?

ก1:1. Dinghua มีประสบการณ์มากกว่า 10 ปี

2. ทีมช่างมืออาชีพและมีประสบการณ์

3. ด้วยผลิตภัณฑ์คุณภาพสูง ราคาดี และการส่งมอบตรงเวลา

4. ตอบคำถามของคุณทั้งหมดภายใน 24 ชั่วโมง

Q2: แล้ววิธีการจัดส่งล่ะ?

A2: โดยปกติเราจะดำเนินการด่วนเช่น DHL, FedEx, UPS และ TNT สำหรับคำสั่งซื้อตัวอย่าง สำหรับการสั่งซื้อจำนวนมาก จะใช้เที่ยวบินทางอากาศหรือการขนส่งทางทะเล

Q3: เวลาในการจัดส่งคำสั่งซื้อจำนวนมากคือเท่าไร?

A3: ระยะเวลาในการสั่งซื้อคือ 5-10 วันทำการ

Q4: การรับประกันของคุณนานแค่ไหน?

A4: มีอายุ 12 เดือน



8. ความรู้ที่เกี่ยวข้อง

มีสาเหตุหลายประการที่ทำให้ผู้คนต้องปรับปรุงอุปกรณ์อิเล็กทรอนิกส์ของตน สาเหตุที่พบบ่อยที่สุดคือส่วนประกอบที่มีข้อบกพร่อง ความจำเป็นในการเปลี่ยนชิ้นส่วนทางวิศวกรรมที่ล้าสมัย ข้อต่อการบัดกรีที่ไม่ดี และการบัดกรีที่ไม่ต้องการลดลง งานนี้บางส่วนเสร็จสิ้นระหว่างการซ่อมโทรศัพท์มือถือ

เมื่อดำเนินการปรับปรุง ผู้เชี่ยวชาญที่มีทักษะจะต้องปกป้องชิ้นส่วนโดยรอบ พวกเขาทำเช่นนี้โดยการรักษาความเครียดจากความร้อนบนชุดประกอบให้ต่ำที่สุดเท่าที่จะเป็นไปได้ ซึ่งจะช่วยหลีกเลี่ยงการหดตัวของบอร์ดที่อาจเป็นอันตราย

ขั้นตอนแรกในการทำงานซ้ำคือการใช้ปืนลมร้อนเพื่อให้ความร้อนแก่อุปกรณ์ที่ติดตั้งบนพื้นผิวชิ้นเดียว สิ่งนี้จะละลายข้อต่อบัดกรีทั้งหมดระหว่างแผงวงจรพิมพ์และอุปกรณ์ที่ยึดบนพื้นผิว ขั้นตอนที่สองคือการถอดอุปกรณ์ยึดพื้นผิวออก และขั้นตอนที่สามคือการทำความสะอาดชุดแผ่นบนตัวนำเพื่อถอดบัดกรีเก่าออก บัดกรีเก่าสามารถถอดออกได้ง่าย สิ่งที่คุณต้องทำคือให้ความร้อนจนถึงจุดหลอมเหลว มีการใช้เปียถักเปีย ปืนลมร้อน และหัวแร้งเพื่อจุดประสงค์นี้

เพื่อให้ขั้นตอนข้างต้นเสร็จสมบูรณ์ ผู้เชี่ยวชาญที่มีทักษะจะใช้ระบบการจัดตำแหน่งการมองเห็น อุปกรณ์ระดับแนวหน้ามีความละเอียดสูงและมีความแม่นยำสูง ระบบนี้ช่วยให้สามารถวางส่วนประกอบใหม่บนอาร์เรย์แพดได้อย่างแม่นยำ

เมื่อทุกอย่างเสร็จสิ้น อุปกรณ์ยึดพื้นผิวจะถูกบัดกรีเข้ากับแผงวงจร โปรไฟล์บัดกรีใช้อุ่นแผงวงจร นอกจากนี้ยังใช้เพื่อให้ความร้อนแก่การเชื่อมต่อระหว่างแผงวงจรพิมพ์และอุปกรณ์อีกด้วย
