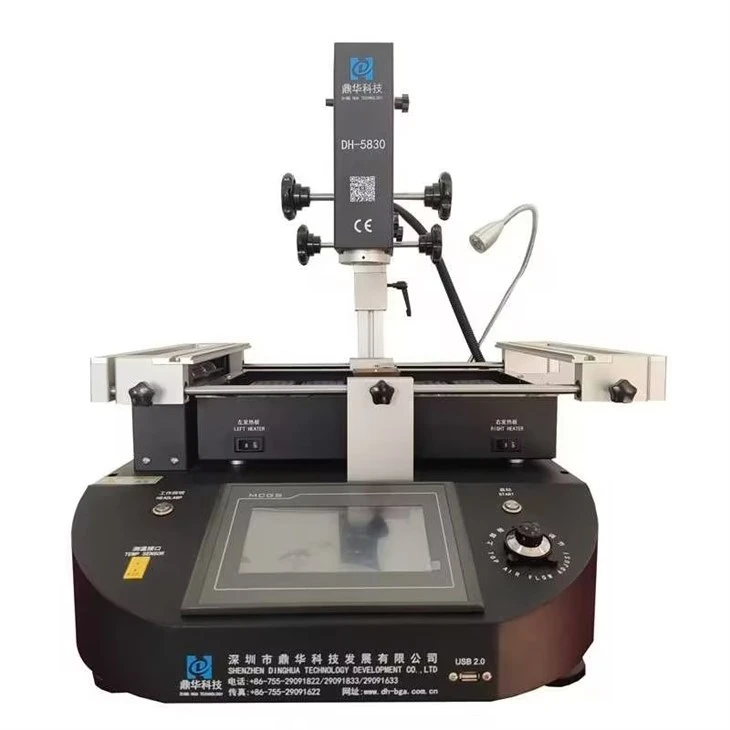

เครื่องทำความร้อนด้วยลมร้อน 3 โซน
DH-5830 เป็นเครื่องปรับปรุงด้วยลมร้อน 3 โซนระดับมืออาชีพ สร้างขึ้นสำหรับการบัดกรีและขจัดบัดกรีชิป BGA ในปริมาณมาก-บนโทรศัพท์มือถือ แล็ปท็อป และมาเธอร์บอร์ดอิเล็กทรอนิกส์ ในฐานะที่เป็นเครื่องปรับปรุงด้วยลมร้อน 3 โซน DH-5830 จะค่อยๆ อุ่นบอร์ดจากด้านล่าง- เพื่อปกป้องส่วนประกอบโดยรอบและรับประกันว่าข้อต่อที่สะอาดในทุกงาน หัวฉีดแม่เหล็กโลหะผสมไทเทเนียม โปรไฟล์ที่จัดเก็บไว้ 50,000 รายการ ระบบดูดสูญญากาศในตัว และการรับประกัน 1 ปีสำหรับเครื่องจักรทั้งหมด กำลังรวม 5500W ช่วงชิป: 2×2 มม. ถึง 80×80 มม.
คำอธิบาย
ภาพรวมผลิตภัณฑ์
การปรับปรุง BGA เป็นหนึ่งในงานที่ต้องใช้เทคนิคมากที่สุดในการซ่อมและการผลิตอุปกรณ์อิเล็กทรอนิกส์ ขอบสำหรับข้อผิดพลาดคือเกือบเป็นศูนย์ - ความร้อนมากเกินไป และคุณยกแผ่นอิเล็กโทรดน้อยเกินไป และข้อต่อไหลไม่ถูกต้อง
ที่DH-5830เป็นมืออาชีพสถานีบัดกรีบีจีเอสร้างหน้าจอสัมผัส HD ที่ให้ความแม่นยำของอุณหภูมิแบบวงปิด-ที่ ±2 องศาทั่วทั้งโซนทำความร้อนที่ควบคุมโดยอิสระสามโซน ตามจุดประสงค์-ที่สร้างขึ้นสถานีทำ PCB ใหม่ได้รับการออกแบบมาสำหรับโรงงานและสายการผลิตที่ไม่สามารถรับความไม่สอดคล้องกันได้ ไม่ว่าคุณจะเปิดศูนย์ซ่อมโทรศัพท์มือถือ ศูนย์บริการแล็ปท็อป หรือสายงาน R&D ของโรงงาน DH-5830 ช่วยให้คุณควบคุมกระบวนการและความสามารถในการทำซ้ำได้ตามที่ BGA ต้องการจริงๆ
เครื่องนี้เหมาะกับใคร.
DH-5830 เหมาะสำหรับ:
ร้านซ่อมโทรศัพท์มือถือและแล็ปท็อปการจัดการ-การเปลี่ยนชิป BGA ในปริมาณมาก - CPU, GPU, NAND, eMMC, Wi- โมดูล
การผลิตอุปกรณ์อิเล็กทรอนิกส์และศูนย์ R&Dที่ต้องการโปรไฟล์การบัดกรีที่ทำซ้ำได้และบันทึกไว้สำหรับการตรวจสอบความถูกต้องของกระบวนการ
รับจ้างซ่อมเครื่องใช้ไฟฟ้าใช้งานได้กับบอร์ดหลายประเภทและแพ็คเกจชิป
สถาบันฝึกอบรมด้านเทคนิคที่ต้องการแพลตฟอร์มการทำงานซ้ำที่เชื่อถือได้ ปลอดภัย และ-}ง่ายต่อการ-ดำเนินการ
มันจัดการชิป BGA จาก2×2 มม. ถึง 80×80 มมและรับ PCB ตั้งแต่22×22 มม. ถึง 410×370 มม- ครอบคลุมบอร์ดส่วนใหญ่ที่พบในเครื่องใช้ไฟฟ้า อุปกรณ์โทรคมนาคม และตัวควบคุมทางอุตสาหกรรม
คุณสมบัติที่สำคัญ
หน้าจอสัมผัสแบบเอชดี
DH-5830 พร้อมอินเทอร์เฟซหน้าจอสัมผัสแบบ Full HD มันเป็นอินเทอร์เฟซเครื่องจักรที่เหมาะกับมนุษย์-ซึ่งคุณสามารถตั้งค่า แสดงภาพ และปรับโปรไฟล์การจัดเรียงใหม่ทั้งหมดบนหน้าจอได้แบบเรียลไทม์
ระบบจะเก็บข้อมูลได้ถึงกลุ่มเส้นโค้งอุณหภูมิ 50,000 กลุ่มซึ่งแต่ละรายการสามารถตั้งชื่อ หมายเลข แก้ไข และเรียกคืนได้ตลอดเวลา สำหรับร้านค้าที่จัดการบอร์ดรุ่นต่างๆ หลายสิบรุ่น การดำเนินการนี้เพียงอย่างเดียวจะช่วยลดสาเหตุสำคัญของความไม่สอดคล้องกันของกระบวนการได้ คุณสร้างโปรไฟล์เพียงครั้งเดียว จัดเก็บ และดึงมันขึ้นมาทุกครั้งที่บอร์ดเข้ามา ในฐานะกสถานีทำ PCB ใหม่สร้างขึ้นสำหรับสภาพแวดล้อมการผลิต โดยประสิทธิภาพเวิร์กโฟลว์ประเภทนั้นต้องอาศัยรอบการซ่อมแซมหลายพันรอบ
การควบคุมอุณหภูมิที่แม่นยำ - ±2 องศา
การควบคุมอุณหภูมิเป็นหัวใจหลักของสถานีปรับปรุงใดๆ และ DH-5830 ให้ความสำคัญกับเรื่องนี้อย่างจริงจัง ระบบการใช้งานการควบคุมลูปเทอร์โมคัปเปิลชนิด K-แบบปิด-รวมกับอัลกอริธึมการชดเชยอุณหภูมิอัตโนมัติ PID ซึ่งคงความแม่นยำไว้ที่ ±2 องศาตลอดวงจรการรีโฟลว์ทั้งหมด ความแม่นยำระดับนี้เป็นสิ่งที่แยกความเหมาะสมออกจากกันสถานีบัดกรีบีจีเอจากปืนลมร้อนธรรมดา
โซนทำความร้อนอิสระสามโซน
ในฐานะที่เป็นเครื่องทำลมร้อน 3 โซนทำความร้อน, DH-5830 จะทำให้บอร์ดทั้งหมดมีอุณหภูมิแช่ความร้อนที่เสถียรจากด้านล่าง ก่อนที่เครื่องทำความร้อนด้านบนจะยิง - เพื่อปกป้องส่วนประกอบโดยรอบ ลดความเครียดจากความร้อนบนบอร์ด และสร้างคุณภาพข้อต่อที่สม่ำเสมอมากกว่าทางเลือกโซนเดียว-หรือสองโซน สามารถตั้งค่าอุณหภูมิ อัตราความเร็ว เวลาคงค้าง และพฤติกรรมการทำความเย็นของแต่ละโซนได้อย่างอิสระผ่านหน้าจอสัมผัส
ระบบกำหนดตำแหน่ง PCB ที่ยืดหยุ่น
DH-5830 ใช้ระบบกำหนดตำแหน่งอัจฉริยะผสมผสานฉากยึด PCB ร่อง V- แท่นรองรับห้า- จุด และฟิกซ์เจอร์สากล ส่วนรองรับสามารถปรับได้ทั้งทิศทาง X และ Y และฟิกซ์เจอร์อเนกประสงค์ได้รับการออกแบบมาโดยเฉพาะเพื่อปกป้องส่วนประกอบที่ยึดขอบที่เปราะบางซึ่งแคลมป์มาตรฐานจะสร้างความเสียหาย ความสูงของเครื่องทำความร้อนด้านล่างยังสามารถปรับได้ โดยรักษาระยะหัวฉีดที่เหมาะสมที่สุด-ถึง- PCB โดยไม่คำนึงถึงความหนาของบอร์ด
หัวฉีดแม่เหล็กโลหะผสมไทเทเนียม การหมุน - 360 องศา
หัวฉีดหมุนได้อย่างอิสระ 360 องศารอบๆ หัวทำความร้อนด้านบน ซึ่งเคลื่อนที่ได้ทั้งสี่ทิศทาง (ซ้าย/ขวา และด้านหน้า/ด้านหลัง) ทำให้ผู้ปฏิบัติงานมีความยืดหยุ่นในการวางตำแหน่งอย่างเต็มที่โดยไม่ต้องเปลี่ยนตำแหน่งบอร์ด ขนาดหัวฉีดแบบกำหนดเองสามารถขอได้สำหรับรอยชิปที่ไม่ใช่-มาตรฐาน
ระบบดูดสูญญากาศ-และระบบแจ้งเตือนด้วยเสียง
DH-5830 มีตัวเครื่องในตัวปากกาดูดสูญญากาศสำหรับการจัดการชิป BGA อย่างหมดจดหลังจากการรีโฟลว์โดยไม่ต้องสัมผัสด้วยแหนบที่อาจสร้างความเสียหายให้กับตะแกรงลูกบอลหรือแพ็คเกจชิป
A ระบบแจ้งเตือนด้วยเสียงเริ่มทำงาน 5–10 วินาทีก่อนที่รอบการให้ความร้อนจะเสร็จสิ้น ทำให้ผู้ปฏิบัติงานมีเวลาพร้อมที่จะยกชิปในช่วงเวลาที่เหมาะสม ในโรงซ่อมที่มีงานยุ่ง สิ่งนี้จะช่วยลดจำนวนชิปที่ยกช้าเกินไปหรือเร็วเกินไป - ได้อย่างมาก ซึ่งทั้งสองอย่างนี้ทำให้เกิดความล้มเหลวในการทำงานซ้ำและสูญเสียส่วนประกอบ
ข้อมูลจำเพาะทางเทคนิค
|
รายการ
|
พารามิเตอร์
|
|
พาวเวอร์ซัพพลาย
|
AC220V±10％ 50Hz
|
|
กำลังไฟพิกัด
|
5500W
|
|
พลังสูงสุด
|
1200w
|
|
กำลังล่าง
|
1200w
|
|
พลังงานอินฟราเรด
|
3000w
|
|
ปุ่มหมุนอากาศด้านบน-
|
สำหรับการปรับการไหลของอากาศร้อนด้านบน-(โดยเฉพาะชิปขนาดเล็ก/ใหญ่มาก)
|
|
โหมดการทำงาน
|
จอสัมผัส HD ตั้งค่าระบบดิจิตอล
|
|
การจัดเก็บโปรไฟล์อุณหภูมิ
|
50,000 กลุ่ม
|
|
การควบคุมอุณหภูมิ
|
K เซนเซอร์ + วงปิด
|
|
การเคลื่อนไหวของเครื่องทำความร้อนด้านบน
|
ขวา/ซ้าย, หน้า/หลัง, หมุนได้อย่างอิสระ
|
|
ความแม่นยำของอุณหภูมิ
|
±2 องศา
|
|
การวางตำแหน่ง
|
การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y ด้วย "การรองรับ 5 จุด" + ตัวยึด PCB แบบร่อง V- + อุปกรณ์จับยึดอเนกประสงค์
|
|
ขนาดพีซีบี
|
สูงสุด 410×370 มม. ต่ำสุด 22×22 มม
|
|
ชิปบีจีเอ
|
2x2 - 80x80 มม
|
|
ระยะห่างชิปขั้นต่ำ
|
0.15มม
|
|
เซ็นเซอร์อุณหภูมิภายนอก
|
1 ชิ้น
|
|
ขนาด
|
570*610*570มม
|
|
น้ำหนักสุทธิ
|
35กก
|
แพ็คเกจชิปที่เข้ากันได้และการรับประกัน
DH-5830 จัดการกับอาร์เรย์-พื้นที่และแพ็คเกจแบบยึดบนพื้นผิวอย่างเต็มรูปแบบซึ่งมักพบในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์โทรคมนาคม:
BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED
Dinghua Technology ให้การรับประกัน 1 ปีสำหรับเครื่องทั้งหมด (ไม่รวมวัสดุสิ้นเปลือง) มันสะท้อนให้เห็นถึงความมั่นใจอย่างแท้จริงในคุณภาพการสร้างของเครื่องจักรนี้
สรุป
DH-5830 เป็นรถที่ออกแบบมาอย่างดีสถานีบัดกรีบีจีเอและสถานีทำ PCB ใหม่สร้างขึ้นสำหรับทุกคนที่ทำงาน BGA อย่างจริงจัง การผสมผสานระหว่างการควบคุมอุณหภูมิ-ระดับอุตสาหกรรม การทำความร้อนอิสระสาม-โซน การจัดเก็บ 50,000 โปรไฟล์ หัวฉีดไทเทเนียม และอินเทอร์เฟซหน้าจอสัมผัสที่เหมาะสม ทำให้เครื่องนี้เหนือกว่าสถานีลมร้อนทั่วไปที่อัดแน่นไปด้วยตลาดระดับล่าง ในเวลาเดียวกัน โหมดการทำงานแบบแมนนวลและอินเทอร์เฟซที่ใช้งานง่ายทำให้ช่างเทคนิคผู้มีทักษะสามารถเข้าถึงได้ โดยไม่ต้องใช้วิศวกรเขียนโปรแกรมเฉพาะในการตั้งค่า
หากงานของคุณต้องการผลลัพธ์การบัดกรี BGA ที่สม่ำเสมอ ได้รับการจัดทำเป็นเอกสาร และทำซ้ำได้ - DH-5830 ก็ถูกสร้างขึ้นมาเพื่อสิ่งนั้นโดยเฉพาะ
หากมีข้อสงสัย ข้อกำหนดหัวฉีดแบบกำหนดเอง หรือการสนับสนุนทางเทคนิค โปรดติดต่อ Shenzhen Dinghua Technology Co., Ltd.
