หน้าจอสัมผัสระบบเลเซอร์ตำแหน่ง SMD Rework Machine
รองรับแพ็คเกจของอุปกรณ์ uBGA, BGA, CSP, QFP
จัดการกับความหนาของ PCB ตั้งแต่ 0.5 ถึง 4 มม.
ด้ามจับ PCB ขนาด 350 x 400mm.
วิธีการทำความร้อนด้วยลมร้อนและอินฟราเรดแบบรีโฟลว์ที่ควบคุมได้ ความแม่นยำในการเคลื่อนที่ 0.02 มม.
คำอธิบาย
หน้าจอสัมผัสระบบเลเซอร์ตำแหน่ง SMD Rework Machine
1. คุณสมบัติผลิตภัณฑ์ของเครื่องทำซ้ำ SMD หน้าจอสัมผัส Laser Postion
1. เป็นอิสระจากอุณหภูมิอากาศบนและล่างสามารถจัดเก็บการตั้งค่าอุณหภูมิได้ 100,000 การตั้งค่า
2. พัดลมระบายความร้อนสม่ำเสมอสม่ำเสมอ PCB จะไม่ถูกเปลี่ยนรูป
3. การป้องกันอุณหภูมิเกิน อุณหภูมิเกิน เครื่องทำความร้อนจะปิดโดยอัตโนมัติ
4. สามารถใช้ในการเชื่อมแบบผู้ใหญ่ที่มีสารตะกั่วและไร้สารตะกั่ว เรามีชุดทั่วไป 100,000 ชุด
เส้นโค้งอ้างอิงที่ใช้
5. ส่วนทางกลของการรักษาออกซิเดชัน วัสดุหนา สูงสุดเพื่อป้องกันเครื่องจักรกล
การเสียรูป
6. ส่วนความร้อนด้านบนของความต่อเนื่องของผลิตภัณฑ์ระดับไฮเอนด์ของการออกแบบที่สามารถเคลื่อนย้ายแกน X, Y ได้ทำทุกอย่าง
ชนิดของแผ่นพิเศษสะดวกกว่าในการทำผลิตภัณฑ์ตะกั่วที่หลากหลายสามารถใช้เป็นสอง-
โซนอุณหภูมิ
7. สามารถควบคุมโซนอุณหภูมิได้สามโซนอย่างอิสระเพื่อให้พืชมีฟังก์ชั่นการอบแห้ง
8. การควบคุมอุณหภูมิ: เทอร์โมคัปเปิลแบบวงปิดชนิด K ทำความร้อนบนและล่างอย่างอิสระ
ข้อผิดพลาดของอุณหภูมิ ¡À3. การวางตำแหน่ง: ฟิกซ์เจอร์ร่อง V สำหรับการวางตำแหน่ง PCB
2. ข้อกำหนดของเครื่อง Rework SMD หน้าจอสัมผัสแบบเลเซอร์ตำแหน่ง
3. รายละเอียดของ Laser Postion Touch Screen เครื่อง SMD Rework
อินเทอร์เฟซหน้าจอสัมผัส 1.HD;
2. เครื่องทำความร้อนอิสระสามเครื่อง (อากาศร้อนและอินฟราเรด);

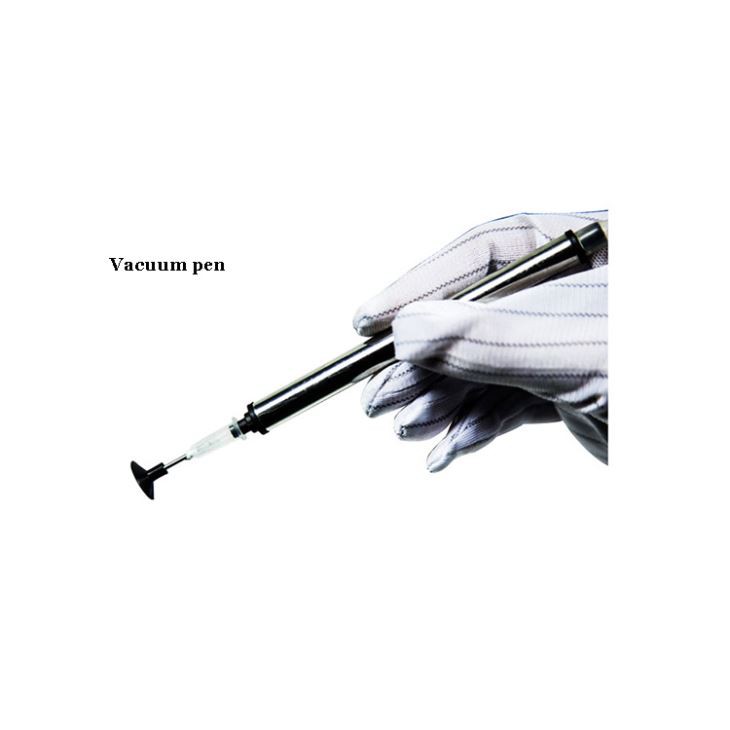

3. ปากกาสูญญากาศ;
4. ไฟหน้าแบบ LED

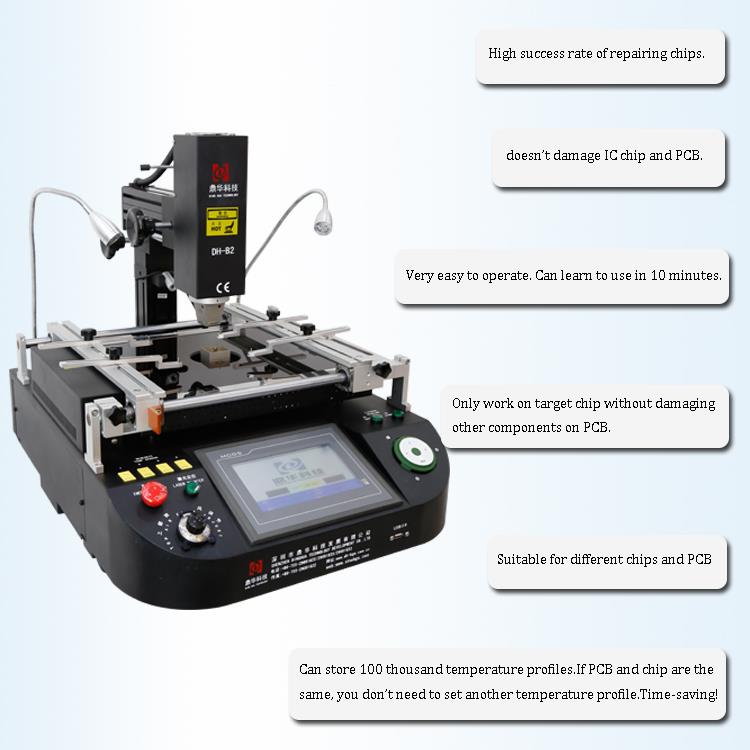

4. เหตุใดจึงเลือกเครื่องทำใหม่ SMD หน้าจอสัมผัสตำแหน่งเลเซอร์ของเรา?
5. ใบรับรองเครื่อง Rework SMD หน้าจอสัมผัส Laser Postion
6. การบรรจุและจัดส่งเครื่อง Rework SMD หน้าจอสัมผัสแบบเลเซอร์ตำแหน่ง
7.ความรู้ที่เกี่ยวข้อง
วิธีการและเทคนิคในการปรับปรุงผลผลิตของการซ่อมแซม BGA ที่เชื่อมด้วยมือ
อุตสาหกรรมการปรับปรุง BGA เป็นอุตสาหกรรมที่ต้องการความสามารถในการปฏิบัติงานที่สูงมาก การปรับปรุงชิป BGA มักจะมีสองวิธี
ได้แก่ สถานีปรับปรุง BGA และการเชื่อมปืนลมร้อนแบบแมนนวล โรงงานหรือร้านซ่อมทั่วไปจะเลือกสถานีปรับปรุง BGA
เนื่องจากอัตราความสำเร็จในการเชื่อมสูงและการดำเนินการนั้นง่าย โดยพื้นฐานแล้วไม่มีข้อกำหนดสำหรับผู้ปฏิบัติงาน หนึ่ง-
การทำงานของปุ่มเหมาะสำหรับการซ่อมเป็นชุด การเชื่อมแบบแมนนวลประเภทที่สองและการเชื่อมแบบแมนนวลมีเทคนิคค่อนข้างสูง
ข้อกำหนด โดยเฉพาะอย่างยิ่งสำหรับชิป BGA ขนาดใหญ่ การบัดกรีด้วยตนเองสามารถปรับปรุงผลผลิตของการทำงานซ้ำ bga ได้อย่างไร
ปรับปรุงวิธีการซ่อมแซมอัตราการส่งคืน BGA การเชื่อมแบบแมนนวล
เป็นเรื่องดีจริงๆ ที่สามารถเชื่อม BGA ด้วยมือได้ เนื่องจากปัจจุบันมีชิปที่บรรจุ BGA เพิ่มมากขึ้นเรื่อยๆ หลายคน
ยังคงกลัวการบัดกรี bga ด้วยมือมากกว่า เนื่องจากชิปบรรจุประเภทนี้มีราคาแพงมาก ในความเป็นจริงมีเพียงความพยายามหลายครั้งเท่านั้น
สามารถประสบความสำเร็จได้ พูดบางสิ่งที่ควรทราบ: หลังจากถอดผู้บงการ BGA ออกแล้ว อย่าลืมเตรียมดีบุกเพราะหลังจากการรื้อถอน
บางส่วนของ de-tin ตัวควบคุมหลักและเมนบอร์ดต้องทำขึ้นคุณสามารถใส่ดีบุกเพื่อรับเหล็กลากเพื่อที่จะได้
ให้สัมผัสที่ดี เวลาเป่า อุณหภูมิไม่ควรสูงเกินไป หรือ 280 ปืนลมไม่ควรอยู่ใกล้กระป๋องมากเกินไป
จาน. หากต้องการเขย่าปืนลมที่กำลังเคลื่อนที่ จุดดีบุกจะไม่วิ่งไปมา ไม่จำเป็นต้องเป็นจุดดีบุกในการปลูกดีบุกครั้งแรก
สม่ำเสมอมากสามารถขูดด้วยการผ่าตัดมีที่ไม่สม่ำเสมอในการเติมกระป๋องแล้วเป่า BGA ที่ปลูกสามารถทำเครื่องหมายบน BGA ได้
ฟลักซ์ใช้ปืนลมเป่าให้เท่ากันเพื่อให้ต้นแบบ BGA บนข้อต่อประสานเท่ากัน BGA ปลูกไว้บนเมนบอร์ดเมื่อต้องเล่น
ฟลักซ์ที่มากขึ้นอันนี้สามารถลดจุดหลอมเหลวและให้ BGA ติดตามฟลักซ์และจุดดีบุกบนเมนบอร์ดเพื่อเชื่อมต่อ
คือความรู้สึกหลังจากการเป่าก็สามารถใช้แหนบค่อยๆ ชี้ขอบ BGA ไปทางซ้ายและขวาเพื่อให้แน่ใจว่ามีการสัมผัสที่ดี สามารถใช้วิธีนี้ได้
สำหรับชิป BGA ขนาดเล็ก แต่สำหรับชิปขนาดใหญ่ เช่น Northbridge อัตราความสำเร็จจะต่ำกว่ามาก ชิป BGA ขนาดใหญ่สำหรับการกำจัดบัดกรีคือ
แนะนำให้ใช้สถานีทำใหม่ Dinghua BGA ซึ่งสามารถปรับปรุงประสิทธิภาพการซ่อมแซมงานซ่อม BGA ได้
