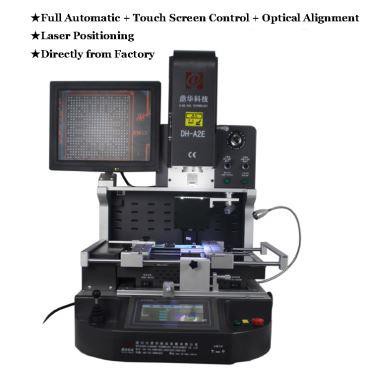

เครื่องกำจัด IC อัตโนมัติ
เครื่องกำจัด BGA อัตโนมัติ Rework สถานีอากาศร้อนเป็นเรื่องง่ายที่จะใช้งานด้วยอัตราการซ่อมแซมที่ประสบความสำเร็จสูง มันมี 3 ระบบทำความร้อนอิสระและระบบการจัดตำแหน่งแสง มันบรรจุในลังไม้ที่แข็งแกร่งและมีความเสถียรซึ่งเหมาะสำหรับการขนส่งระหว่างประเทศที่ยาวนาน
คำอธิบาย
เครื่องกำจัด IC อัตโนมัติ
1. การใช้งานของเครื่องกำจัด IC อัตโนมัติ
เมนบอร์ดของคอมพิวเตอร์, สมาร์ทโฟน, แล็ปท็อป, บอร์ดตรรกะ MacBook, กล้องดิจิตอล, เครื่องปรับอากาศ, ทีวีและอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ จากอุตสาหกรรมการแพทย์, อุตสาหกรรมการสื่อสาร, อุตสาหกรรมยานยนต์ ฯลฯ
เหมาะสำหรับชิปประเภทต่าง ๆ : BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED
2. คุณสมบัติผลิตภัณฑ์ของเครื่องกำจัด IC อัตโนมัติ
•หัวให้ความร้อนไฮบริด 400 วัตต์อายุการใช้งานยาวนาน
•ตัวเลือกที่มีความร้อน IR-bottom 800 W
•เวลาในการบัดกรีสั้นมากเป็นไปได้
•การเปิดใช้งานด้วยสวิตช์เท้าเพื่อความปลอดภัย
• LED การทำงานของระบบ
•ใช้งานง่ายโดยไม่ต้องใช้ซอฟต์แวร์

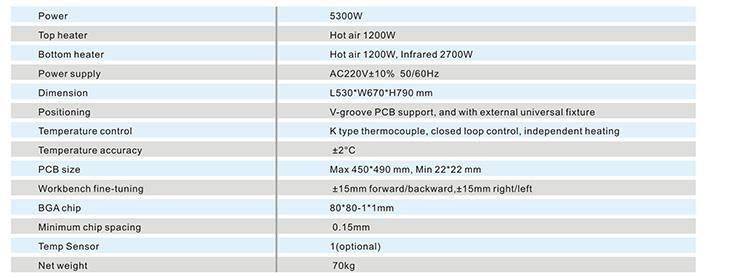

3. คุณสมบัติของเครื่องกำจัด IC อัตโนมัติ
4. รายละเอียดของเครื่องกำจัด IC อัตโนมัติ

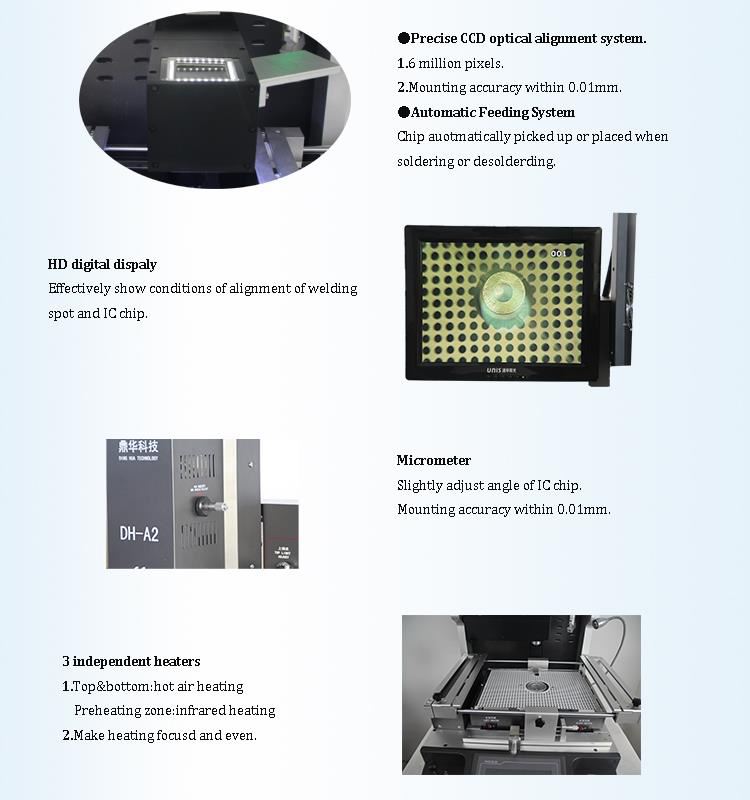

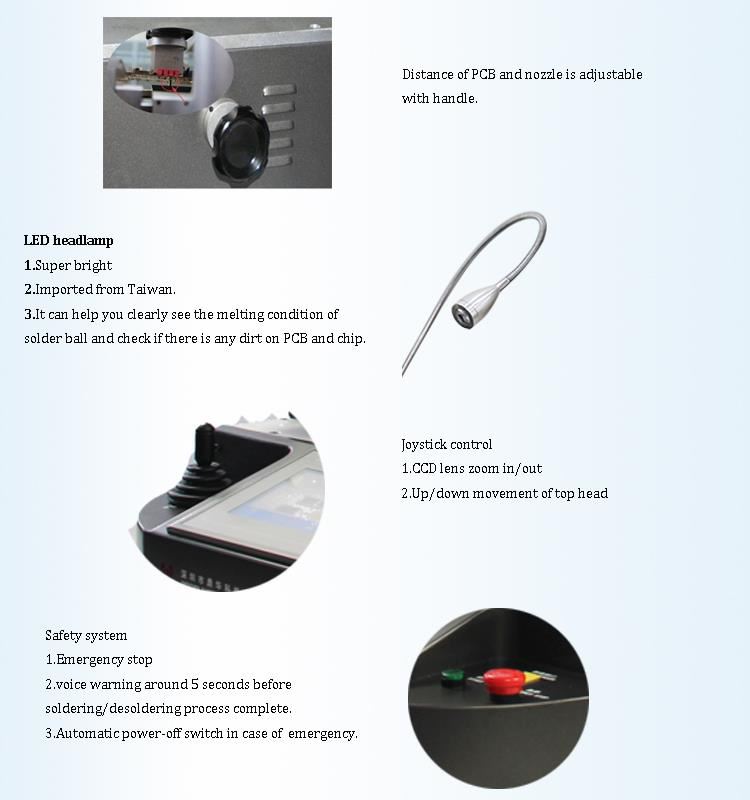

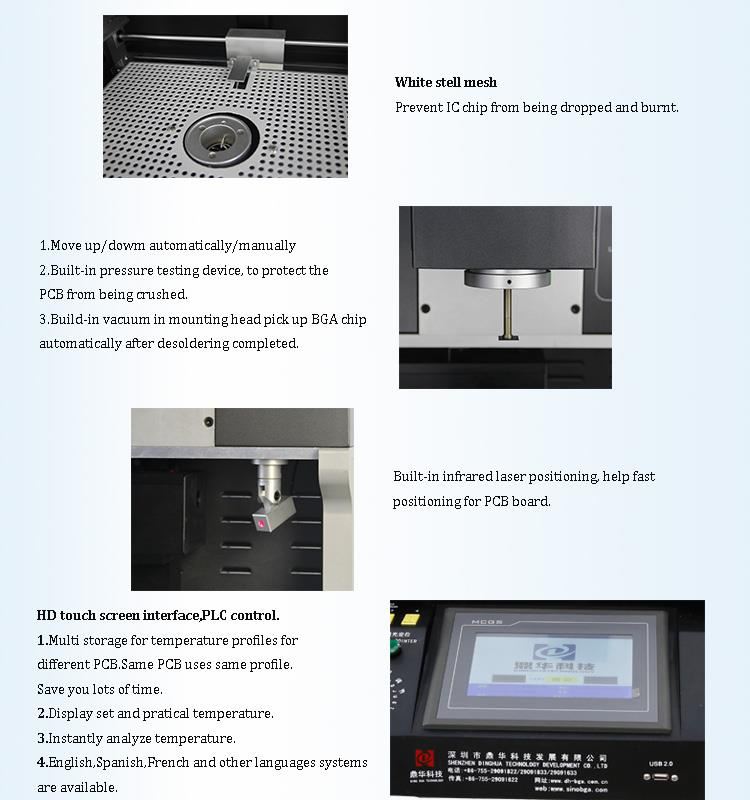

กล้อง 1.CCD (ระบบการจัดตำแหน่งแสงที่แม่นยำ); 2.HD จอแสดงผลดิจิตอล; 3. ไมโครมิเตอร์ (ปรับมุมของชิป) 4.3 เครื่องทำความร้อนอิสระ (อากาศร้อน& อินฟราเรด)； 5. การวางตำแหน่งเลเซอร์； 6. อินเตอร์เฟซหน้าจอสัมผัส HD， การควบคุม PLC; 7. ไฟหน้า LED; 8. จอยสติ๊กควบคุม

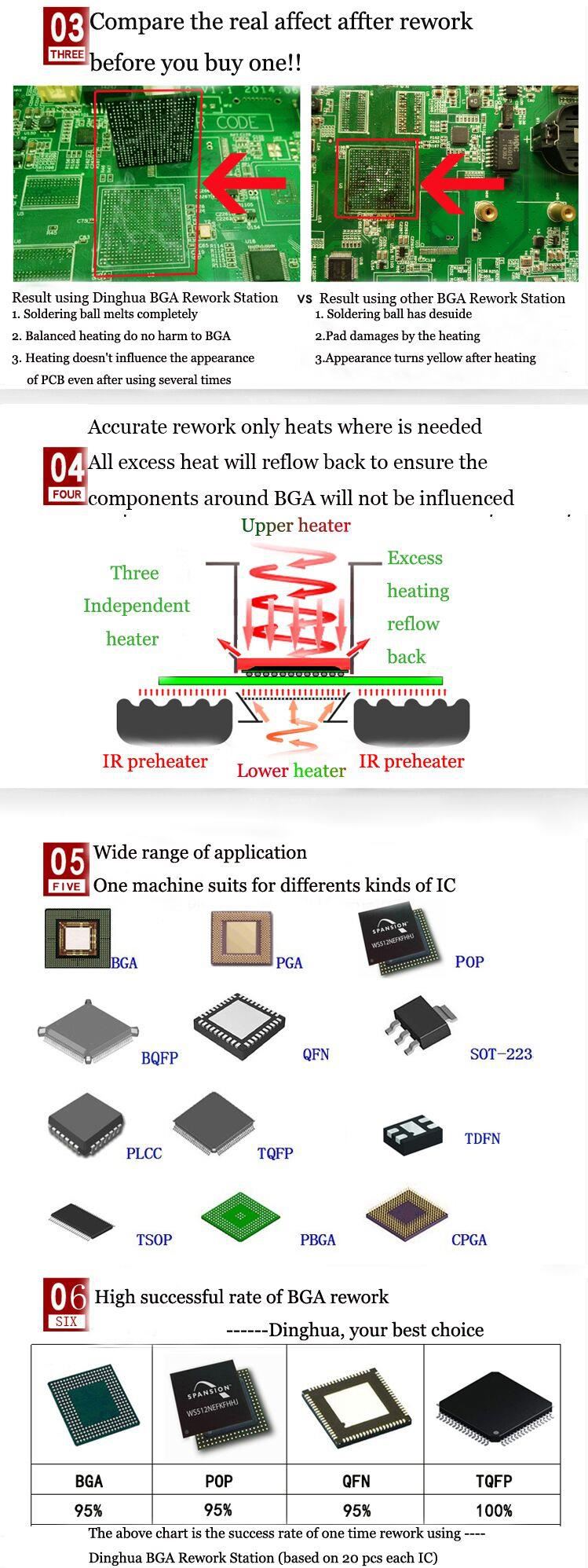

5. ทำไมต้องเลือกเครื่องกำจัด IC อัตโนมัติ?
6. ใบรับรองเครื่องกำจัด IC อัตโนมัติ
7. ที่อยู่ติดต่อ:
อีเมล: john@dh-kc.com
WhatsApp / Wechat: +86 157 6811 4827
8. ความรู้ที่เกี่ยวข้อง
วิธีการซ่อมแซมชิป QFP
(1) ก่อนอื่นให้ตรวจสอบว่ามีอุปกรณ์ใด ๆ รอบ ๆ อุปกรณ์ที่ส่งผลต่อการทำงานของทิปสี่เหลี่ยมหรือไม่ ส่วนประกอบเหล่านี้ควรถูกถอดแยกชิ้นส่วนก่อนแล้วจึงทำการแก้ไขอีกครั้งแล้วทำการแก้ไขอีกครั้ง
(2) ใช้แปรงละเอียดและฟลักซ์กับข้อต่อบัดกรีรอบ ๆ อุปกรณ์
(3) เลือกหัวแร้งบัดกรีแบบสี่เหลี่ยม (35W สำหรับอุปกรณ์ขนาดเล็กและ 50W สำหรับอุปกรณ์ขนาดใหญ่) เพื่อเพิ่มจำนวนบัดกรีที่เหมาะสมให้กับส่วนปลายของหัวแร้งบัดกรีแบบสี่เหลี่ยมและยึดไว้ที่ข้อต่อบัดกรี ต้องถอดหมุดอุปกรณ์ออก ปลายสี่เหลี่ยมควรแบนและต้องบัดกรีข้อต่อทั้งหมดที่ปลายทั้งสี่ของอุปกรณ์
(4) หลังจากข้อต่อประสานถูกละลายอย่างสมบูรณ์ (หลายวินาที) อุปกรณ์จะถูกยึดด้วยแหนบและออกจากแผ่นและปลายหัวแร้งทันที
(5) ทำความสะอาดและปรับระดับบัดกรีที่เหลืออยู่บนแผ่นอิเล็กโทรดและอุปกรณ์นำโดยใช้หัวแร้ง
(6) จับอุปกรณ์ด้วยแหนบจัดแนวขั้วและทิศทางจัดตำแหน่งพินให้เข้ากับแผ่นอิเล็กโทรดแล้ววางลงบนแผ่นอิเล็กโทรดที่เกี่ยวข้อง หลังจากการจัดตำแหน่งให้กดแหนบค้างไว้และอย่าขยับ
(7) ใช้ปลายแหลมแบนเพื่อบัดกรีอุปกรณ์ในแนวทแยงมุม 1-2 พินเพื่อกำหนดตำแหน่งของอุปกรณ์ หลังจากยืนยันความถูกต้องแล้วให้ใช้แปรงละเอียดกับตัวบัดกรีบนพินและแผ่นอิเล็กโทรดรอบ ๆ อุปกรณ์ ที่จุดตัดของนิ้วเท้าพินและแผ่นอย่างช้า ๆ และสม่ำเสมอลากลงจากพินแรกและเพิ่มลวดบัดกรี+0.5-0.8มม. เล็กน้อย ด้วยวิธีนี้หมุดด้านข้างทั้งสี่ของอุปกรณ์จะถูกบัดกรี
(8) เมื่อบัดกรีอุปกรณ์ PLCC ปลายหัวแร้งและอุปกรณ์ควรอยู่ในมุมที่น้อยกว่า 45 °และบัดกรีที่จุดตัดของพื้นผิวโค้งงอ J-lead และแผ่นอิเล็กโทรด
