สถานีปรับปรุง BGA BGA แบบออปติคัลนอร์ธบริดจ์
1. สถานีปรับปรุง BGA อัตโนมัติ DH-A2 พร้อมหน้าจอสัมผัสและระบบจัดตำแหน่งด้วยแสง
2. อัตราความสำเร็จในการซ่อมสูง3-รับประกันปีสำหรับระบบทำความร้อน1-รับประกันปีสำหรับสถานีปรับปรุง BGA ทั้งหมด
3. ขนาด PCB ที่เหมาะสม: Max450 * 490, Min22 * 22mm; ขนาดชิป:80*80-1*1 มม
4. การควบคุม PLC
คำอธิบาย
สถานีปรับปรุง BGA BGA แบบออปติคัลนอร์ธบริดจ์
1.การประยุกต์ใช้สถานีปรับปรุง BGA Optical North Bridge
เหมาะสำหรับ PCB ของผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆ
เมนบอร์ดของคอมพิวเตอร์ สมาร์ทโฟน (Iphone , Huawei , Samsung ), แล็ปท็อป, บอร์ดลอจิกของ MacBook, กล้องดิจิตอล, เครื่องปรับอากาศ, ทีวี และอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ จากอุตสาหกรรมการแพทย์, อุตสาหกรรมการสื่อสาร, อุตสาหกรรมยานยนต์ ฯลฯ
เหมาะสำหรับชิปประเภทต่างๆ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED
2. คุณสมบัติผลิตภัณฑ์ของสถานีปรับปรุง BGA Optical North Bridge
• การแยกบัดกรี การติดตั้งและการบัดกรีอัตโนมัติ
• อัตราความสำเร็จสูงในการซ่อมชิปและ PCB
•เครื่องจะไม่สร้างความเสียหายให้กับส่วนประกอบรอบๆ ชิปเป้าหมายบน PCB เนื่องจากการควบคุมอุณหภูมิอย่างเข้มงวด
• ระบบการจัดตำแหน่งด้วยแสงที่แม่นยำ
เลนส์กล้อง CCD ของ Panasonic เพิ่มความแม่นยำในการจัดตำแหน่งและอัตราความสำเร็จในการซ่อมได้อย่างมีประสิทธิภาพ ภาพที่แสดงบนหน้าจอมอนิเตอร์

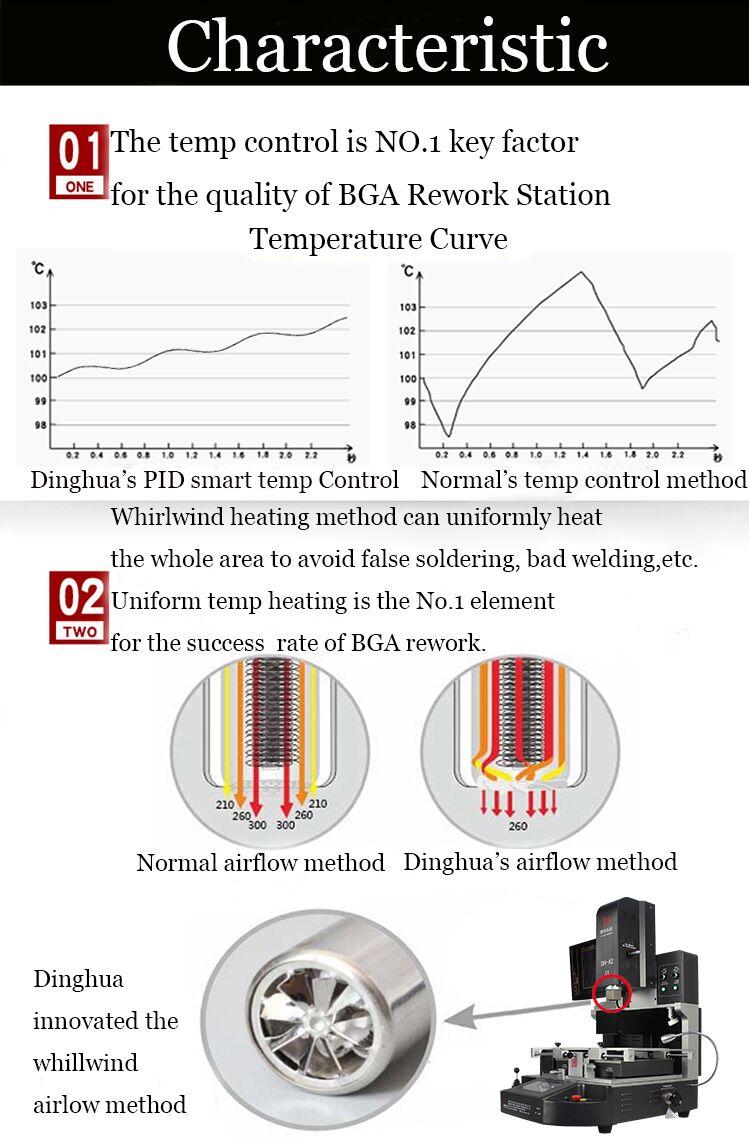

• เครื่องทำความร้อนที่ควบคุมโดยอิสระสามเครื่อง ใช้การควบคุมวงปิดเทอร์โมคัปเปิลชนิด k และระบบชดเชยอุณหภูมิอัตโนมัติ PID ร่วมกับ PLC และโมดูลอุณหภูมิเพื่อให้สามารถเบี่ยงเบนอุณหภูมิได้อย่างแม่นยำถึง ±2 องศาเซนติเกรด
3. ข้อกำหนดของสถานีปรับปรุง BGA ของ Optical Optical North Bridge
| พลัง | 5300w |
| เครื่องทำความร้อนยอดนิยม | อากาศร้อน 1200w |
| เครื่องทำความร้อนด้านล่าง | เครื่องทำลมร้อน 1200W. อินฟาเรด 2700w |
| แหล่งจ่ายไฟ | AC220V±10% 50/60Hz |
| มิติ | L530*ก670*ส790 มม |
| การวางตำแหน่ง | รองรับ PCB ร่อง V และมีฟิกซ์เจอร์สากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิล Ktype, การควบคุมวงปิด, ระบบทำความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ±2 องศา |
| ขนาดพีซีบี | สูงสุด 450*490 มม. ต่ำสุด 22 *22 มม |
| การปรับแต่งโต๊ะทำงานแบบละเอียด | ±15มม. เดินหน้า/ถอยหลัง ±15มม. ขวา/ซ้าย |
| ชิปบีจีเอ | 80*80-1*1มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 70กก |
4.รายละเอียดของสถานีปรับปรุง BGA Optical North Bridge

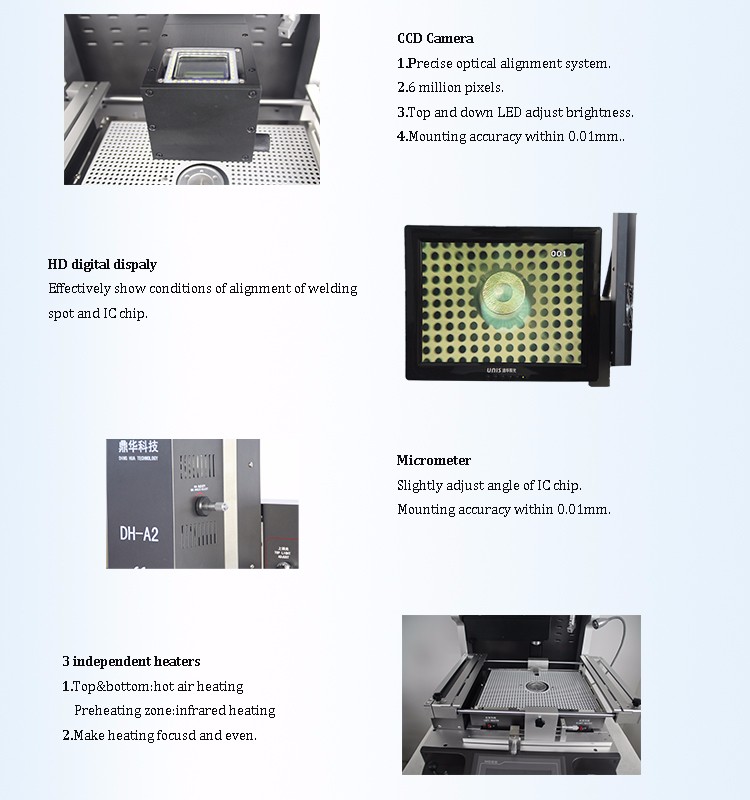

กล้อง 1.CCD (ระบบการจัดตำแหน่งแสงที่แม่นยำ);

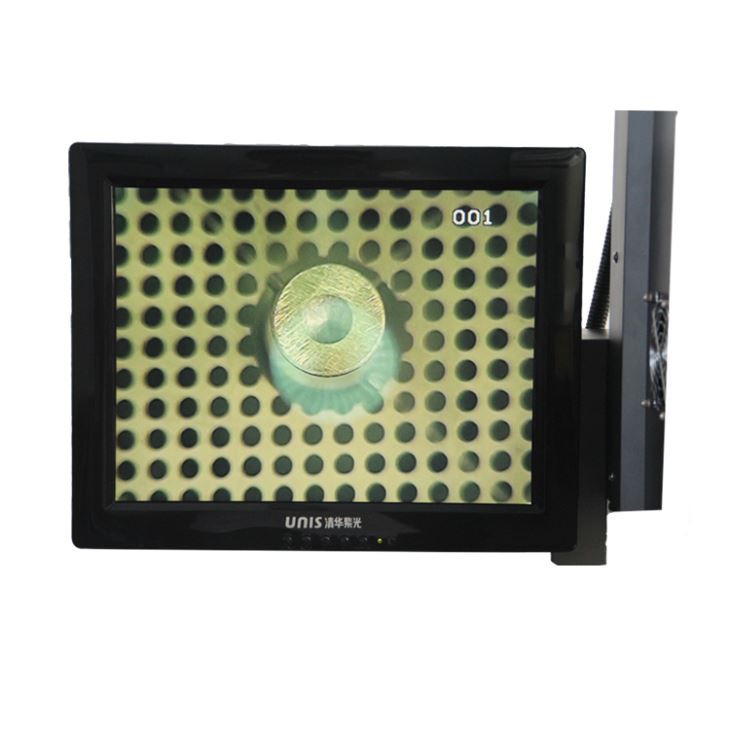

2.จอแสดงผลดิจิตอล HD;

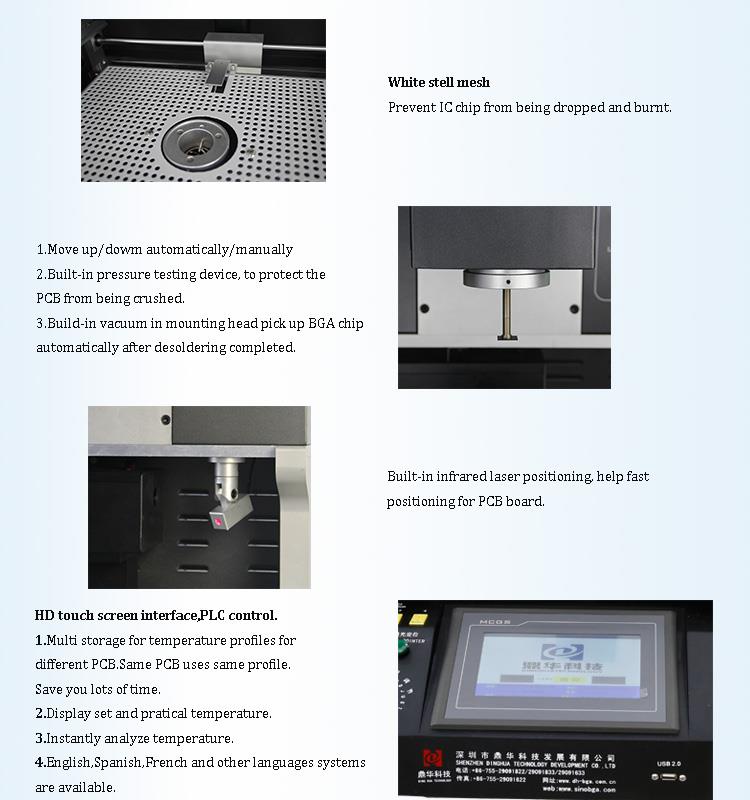

3. ไมโครมิเตอร์ (ปรับมุมของชิป);
4.3 เครื่องทำความร้อนอิสระ (อากาศร้อนและอินฟราเรด);
5. การวางตำแหน่งเลเซอร์;
6. อินเตอร์เฟซหน้าจอสัมผัส HD, การควบคุม PLC;

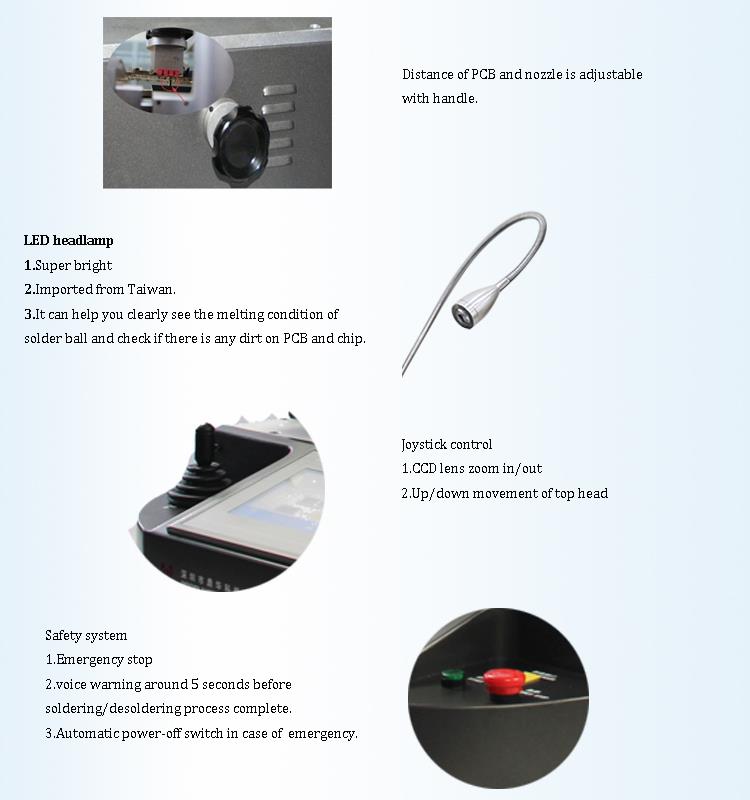

7. ไฟหน้าแบบ LED;
8.การควบคุมจอยสติ๊ก

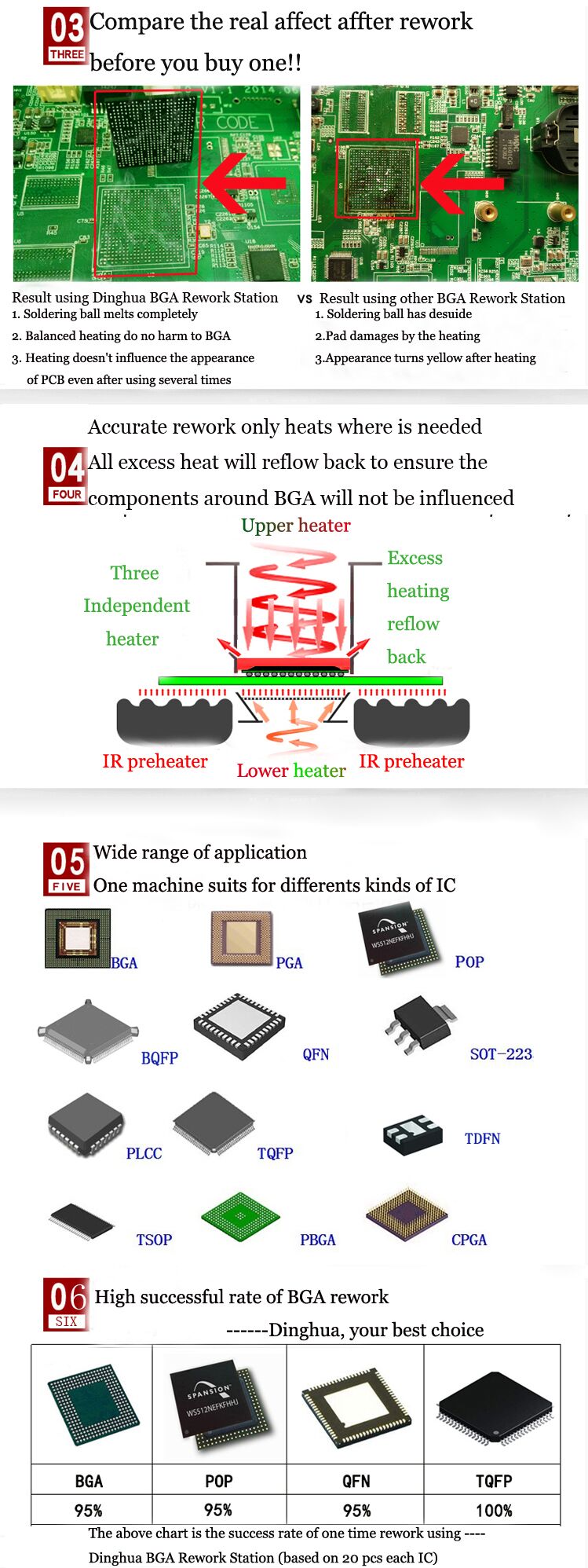

5. เหตุใดจึงต้องเลือกสถานีปรับปรุง BGA Optical North Bridge ของเรา
6. ใบรับรองสถานีปรับปรุง BGA ของ Optical North Bridge
เพื่อนำเสนอผลิตภัณฑ์ที่มีคุณภาพ SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD เป็นคนแรกที่ผ่านใบรับรอง UL, E-MARK, CCC, FCC, CE ROHS ในขณะเดียวกัน เพื่อปรับปรุงและทำให้ระบบคุณภาพสมบูรณ์แบบ Dinghua ได้ผ่านการรับรองการตรวจสอบในสถานที่ของ ISO, GMP, FCCA, C-TPAT

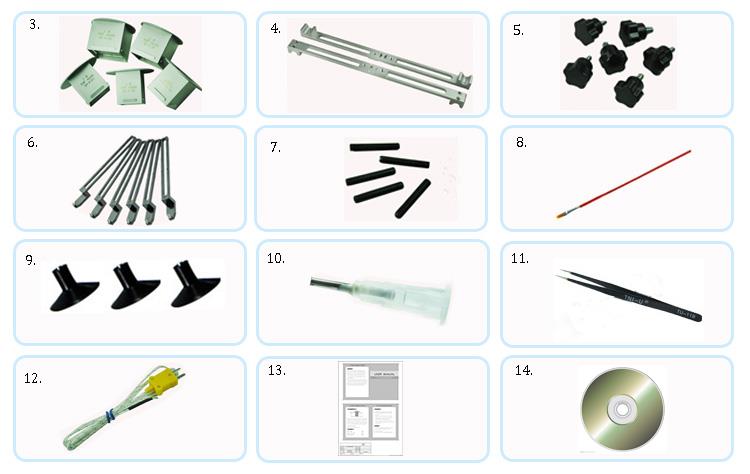

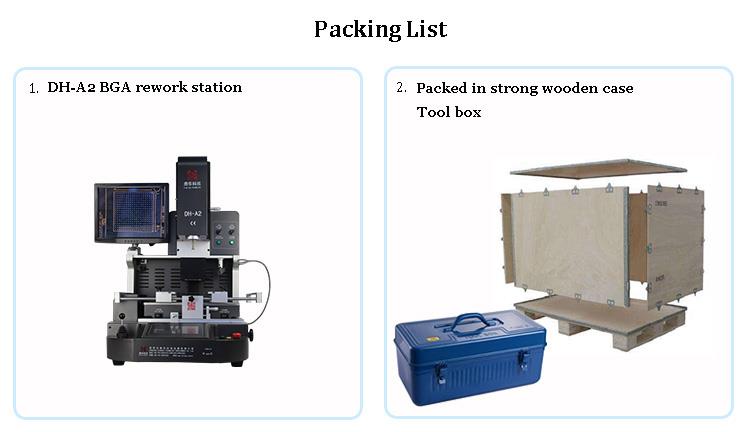

7. การบรรจุและจัดส่งสถานีปรับปรุง BGA Optical North Bridge
8. คำถามที่พบบ่อย
• ฟังก์ชั่นของหน้าจอสัมผัสในสถานีปรับปรุง BGA แบบออพติคัลนอร์ธบริดจ์ของคุณมีอะไรบ้าง?
A:1.หน้าจอสัมผัส สมาร์ทพีซีคือสมองของเครื่อง ระบบ PLC ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรพร้อมหน้าจอสัมผัส
เพื่อการใช้งานง่ายและการทำงานซ้ำที่มีความแม่นยำสูง
2. จัดการโปรไฟล์อุณหภูมิ: การตั้งค่า การจัดเก็บ การใช้งาน การวิเคราะห์ และการดีบัก มากถึง 16- ส่วน
การควบคุมอุณหภูมิ,100,000 กลุ่มการจัดเก็บสำหรับโปรไฟล์อุณหภูมิการทำงานซ้ำของ BGA ที่แตกต่างกัน
3.ควบคุมเครื่อง
• การวางตำแหน่งเลเซอร์มีหน้าที่อะไร?
ตอบ: การวางตำแหน่งเลเซอร์อินฟราเรดในตัวช่วยให้วางตำแหน่งบอร์ด PCB ได้อย่างรวดเร็ว
•การทำความร้อนเป็นอากาศร้อนหรืออินฟราเรด?
มีเครื่องทำความร้อนอิสระสามเครื่อง อากาศร้อนด้านบน + อากาศร้อนด้านล่าง + แพลตฟอร์มอุ่นอินฟราเรด ด้านบนและด้านล่าง
สามารถเลื่อนขึ้น/ลงได้ ซึ่งสามารถทำให้การทำความร้อนเน้นและสม่ำเสมอ เพิ่มอัตราการทำงานซ้ำอย่างมีประสิทธิภาพ
