หน้าจอสัมผัส Ps2 Ps3 Ps4 สถานีปรับปรุง BGA



หน้าจอสัมผัส PS2 PS3 PS4 สถานีปรับปรุง BGA

ดูตัวอย่างด่วน:

ราคาโรงงานเดิม! เครื่องซ่อมแซม BGA DH-A1 พร้อมเครื่องทำความร้อน IR สำหรับการซ่อมแซม ps2,ps3,ps4 มีอยู่ในสต็อกแล้ว

สถานีทำใหม่ของเราส่วนใหญ่จะใช้ในการปรับปรุง BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED ฯลฯ ด้วย

การออกแบบที่หลากหลายและสร้างสรรค์ เครื่อง Dinghua สามารถทำการ Romoving การติดตั้งและการบัดกรีแบบครบวงจร



1. ข้อกำหนดของ DH-A1 BGA REWORK STATION

1	พลัง	4900W
2	เครื่องทำความร้อนยอดนิยม	เครื่องทำลมร้อน 800W
3	เครื่องทำความร้อนด้านล่าง เครื่องทำความร้อนเหล็ก	อากาศร้อน 1200W, อินฟราเรด 2800W 90w
4	แหล่งจ่ายไฟ	AC220V±10%50/60Hz
5	มิติ	640*730*580มม
6	การวางตำแหน่ง	สามารถปรับร่อง V, ส่วนรองรับ PCB ได้ทุกทิศทาง พร้อมฟิกซ์เจอร์สากลภายนอก
7	การควบคุมอุณหภูมิ	เทอร์โมคัปเปิ้ลชนิด K, การควบคุมวงปิด, การทำความร้อนอิสระ
8	ความแม่นยำของอุณหภูมิ	±2 องศา
9	ขนาดพีซีบี	สูงสุด 500*400 มม. ต่ำสุด 22*22 มม
10	ชิปบีจีเอ	2*2-80*80 มม
11	ระยะห่างชิปขั้นต่ำ	0.15 มม
12	เซ็นเซอร์อุณหภูมิภายนอก	1 (ไม่จำเป็น)
13	น้ำหนักสุทธิ	45กก



2.คำอธิบายของสถานีปรับปรุง BGA DH-A1

เครื่องทำความร้อนด้านบนและด้านล่างมีไว้เพื่อให้ความร้อนแก่ชิป BGA ส่วนเครื่องทำความร้อนอินฟราเรดมีไว้เพื่อให้ความร้อนทั้งหมด

PCB จึงสามารถป้องกัน PCB จากความร้อนที่ไม่สม่ำเสมอ

อินเทอร์เฟซหน้าจอสัมผัส 2.HD, การควบคุม PLC

3.ระบบชดเชยอุณหภูมิ--การควบคุมวงปิดเซ็นเซอร์ K และระบบชดเชยอุณหภูมิอัตโนมัติ

โดยจะรวมเข้ากับโมดูลอุณหภูมิซึ่งช่วยให้อุณหภูมิมีความแม่นยำถึง ±2 องศา

4.หัวฉีดลมร้อน หมุนได้ 360 องศา ติดตั้งและเปลี่ยนได้ง่าย ปรับแต่งได้

5.V-groove PCB รองรับการวางตำแหน่งที่รวดเร็วสะดวกและแม่นยำซึ่งเหมาะกับบอร์ด PCB ทุกชนิด

6. พัดลมไหลข้ามที่มีประสิทธิภาพระบายความร้อนบอร์ด PCB ได้อย่างมีประสิทธิภาพหลังจากทำความร้อนเพื่อป้องกันไม่ให้เกิดการเสียรูป

7. ระบบคำแนะนำเสียง มีสัญญาณเตือนก่อนที่การบัดกรีและการบัดกรีแต่ละครั้งจะเสร็จสิ้น



3.ทำไมคุณควรเลือก Dinghua?

1. Dinghua มีประสบการณ์มากกว่า 10 ปี

2. ทีมช่างมืออาชีพและมีประสบการณ์

3.ด้วยผลิตภัณฑ์คุณภาพสูง ราคาดี และการส่งมอบทันเวลา

4. ตอบคำถามของคุณทั้งหมดภายใน 24 ชั่วโมง



4. ความรู้ที่เกี่ยวข้อง:

แพ็คเกจ BGA (Bdll Grid Array) เป็นแพ็คเกจอาร์เรย์กริดแบบลูกบอลซึ่งมีการสร้างลูกบอลประสานแบบอาร์เรย์ที่ด้านล่างของ

วัสดุพิมพ์บรรจุภัณฑ์เป็นเทอร์มินัล I/O ของวงจร และเชื่อมต่อกับแผงวงจรพิมพ์ (PCB) อุปกรณ์บรรจุ

ด้วยเทคโนโลยีนี้เป็นอุปกรณ์ยึดพื้นผิว เมื่อเปรียบเทียบกับอุปกรณ์วางเท้าแบบดั้งเดิม เช่น QFP และ PLCC

แพ็คเกจ BGA มีคุณสมบัติดังต่อไปนี้

1) มี I/O มากขึ้น จำนวน I/O ในแพ็คเกจ BGA ถูกกำหนดโดยขนาดของแพ็คเกจและระยะพิทช์ลูกเป็นหลัก

เนื่องจากลูกบอลบัดกรีที่บรรจุ BGA ถูกจัดเรียงไว้ใต้ซับสเตรตของแพ็คเกจ จำนวน I/O ของอุปกรณ์จึงสามารถเพิ่มขึ้นได้อย่างมาก

ขนาดบรรจุภัณฑ์สามารถลดลงได้และสามารถประหยัดพื้นที่การประกอบได้ โดยทั่วไปขนาดบรรจุภัณฑ์สามารถลดลงได้มากกว่า

30% โดยมีจำนวนโอกาสในการขายเท่ากัน ตัวอย่างเช่น: CBGA-49, BGA-320 (ระยะพิทช์ 1.27 มม.) เทียบกับ PLCC-44 (ระยะพิทช์ 1.27 มม.) และ

MOFP{{0}} (ระยะห่าง 0.8 มม.) ขนาดบรรจุภัณฑ์ลดลง 84% และ 47% ตามลำดับ

2) เพิ่มผลตอบแทนจากตำแหน่งซึ่งอาจช่วยลดต้นทุนได้ หมุดนำของอุปกรณ์ QFP และ PLCC แบบดั้งเดิมมีการกระจายอย่างเท่าเทียมกัน

รอบแพ็คเกจ ระยะพิทช์ของลีดพินคือ 1.27 มม., 1.0 มม., 0.8 มม., 0.65 มม. และ 0.5 มม. เมื่อจำนวน I/O เพิ่มขึ้น

สนามจะต้องเล็กลงและเล็กลง เมื่อระยะพิทช์น้อยกว่า 0.4 มม. ความแม่นยำของอุปกรณ์ SMT จะทำได้ยาก นอกจากนี้,

หมุดนำนั้นเสียรูปได้ง่าย ส่งผลให้มีอัตราความล้มเหลวในการติดตั้งเพิ่มขึ้น ลูกบอลบัดกรีของอุปกรณ์ BGA มีการกระจายอยู่ภายใน

รูปแบบของอาร์เรย์ที่ด้านล่างของวัสดุพิมพ์ ซึ่งสามารถรองรับจำนวน I/O ได้มากขึ้น ระยะพิตช์บอลบัดกรีมาตรฐานคือ 1.5 มม.

1.27 มม., 1.0 มม., ระยะพิทช์ละเอียด BGA (BGA ที่พิมพ์ไว้หรือที่เรียกว่า CSP-BGA เมื่อระยะพิทช์ของลูกบอลบัดกรี < 1.0 มม. สามารถจัดประเภทเป็น CSP

แพคเกจ) พิทช์ {{0}}.8 มม., 0.65 มม., 0.5 มม. และตอนนี้อุปกรณ์กระบวนการ SMT บางตัวเข้ากันได้กับอัตราความล้มเหลวในการจัดวางที่<10 ppm.

3) พื้นที่สัมผัสระหว่างลูกบอลประสานอาเรย์ของ BGA และพื้นผิวมีขนาดใหญ่และสั้นซึ่งเอื้อต่อการกระจายความร้อน

4) หมุดของลูกบอลบัดกรีอาเรย์ BGA สั้นมาก ซึ่งจะทำให้เส้นทางการส่งสัญญาณสั้นลง และลดการเหนี่ยวนำตะกั่วและ

ความต้านทานจึงช่วยปรับปรุงประสิทธิภาพของวงจร

5) ปรับปรุง coplanarity ของเทอร์มินัล I/O อย่างมีนัยสำคัญ และลดการสูญเสียที่เกิดจาก coplanarity ที่ไม่ดีในกระบวนการประกอบได้อย่างมาก

6) BGA เหมาะสำหรับบรรจุภัณฑ์ MCM และสามารถบรรลุความหนาแน่นสูงและประสิทธิภาพสูงของ MCM

7) ทั้ง BGA และ ~BGA มีความแน่นและเชื่อถือได้มากกว่า IC ที่บรรจุด้วยเท้าละเอียด

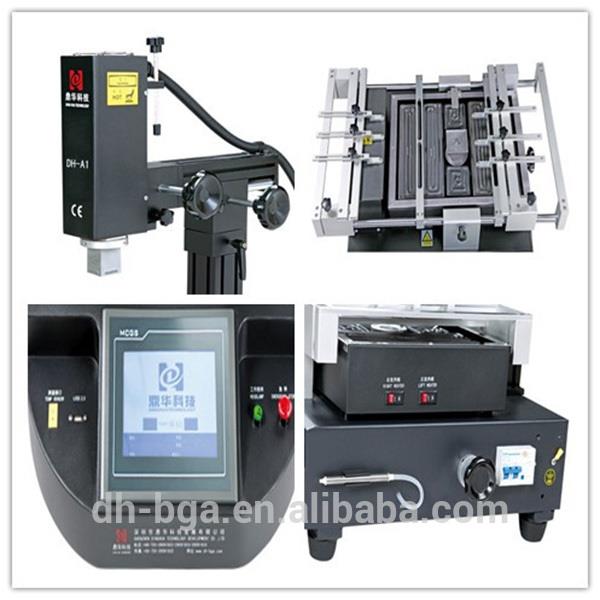

5. ภาพรายละเอียดของ DH-A1 BGA REWORK STATION



6. รายละเอียดการบรรจุและการจัดส่งของ DH-A1 BGA REWORK STATION





รายละเอียดการจัดส่งของ DH-A1 BGA REWORK STATION



การส่งสินค้า:

1.การจัดส่งจะดำเนินการภายใน 5 วันทำการหลังจากได้รับการชำระเงิน

2. จัดส่งที่รวดเร็วโดย DHL, FedEX, TNT, UPS และวิธีการอื่น ๆ รวมถึงทางทะเลหรือทางอากาศ
