สถานีรีเวิร์ค BGA Playstation แบบออปติคัล

สถานีปรับปรุง bga ของ PlayStation แบบออปติคอล

1. ดูตัวอย่างด่วน:

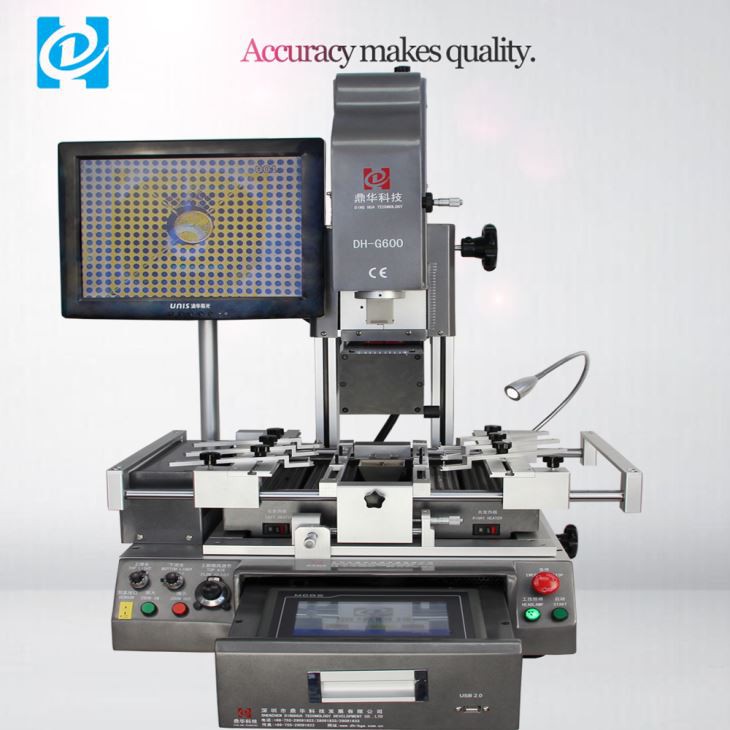

ด้วยระบบที่ใช้งานง่าย สถานีรีเวิร์ก bga PlayStation แบบออปติคัล DH-G600 ได้รับการออกแบบให้มีการจัดแนวออปติคัล HD

เพื่อรับรองความถูกต้องแม่นยำในการติดตั้ง BGA และส่วนประกอบ และมีวัตถุประสงค์เพื่อช่วยให้ผู้ปฏิบัติงานเชี่ยวชาญวิธีใช้งานภายใน

ไม่กี่นาที.

หากคุณกำลังมองหาสถานีปรับปรุง bga สำหรับการซ่อมโทรศัพท์มือถือ ขอแสดงความยินดีด้วย! คุณได้พบโรงงานเดิม ติงฮวา

อาจเป็นแบรนด์ที่ดีที่สุดของสถานีปรับปรุง bga ทั่วโลก

3. คุณสมบัติหลักของสถานีปรับปรุง BGA DH-G600

01, "คอมพิวเตอร์อุตสาหกรรมแบบฝังตัว, หน้าจอสัมผัสความละเอียดสูงแบบแมนนวล, การตั้งค่าระบบดิจิทัล, มนุษย์อัจฉริยะ

บทสนทนาของเครื่อง, การควบคุม PLC, การจัดเก็บที่เลือกเอง, เรียกกราฟอุณหภูมิ โดยมี "การเก็บรักษาอุณหภูมิ*" ทันที

การวิเคราะห์เส้นโค้ง" "ยินดีต้อนรับเพื่อเตือนเมื่อมีการรื้อถอน" ฟังก์ชั่น การตั้งค่าการแสดงผลแบบเรียลไทม์ และอุณหภูมิที่วัดได้

เส้นโค้งและเส้นโค้งสามารถวิเคราะห์และแก้ไขได้

02, การควบคุมวงปิดเทอร์โมคัปเปิลชนิด K ความแม่นยำสูงและระบบชดเชยอุณหภูมิอัตโนมัติ PID รวมกัน

ด้วยหน่วยการทำงานของ PLC และโมดูลอุณหภูมิเพื่อให้สามารถควบคุมอุณหภูมิได้อย่างแม่นยำ ให้ค่าเบี่ยงเบนอุณหภูมิอยู่ที่ ± 2

องศาขณะอยู่ภายนอก

03 โดยใช้ระบบบิตคู่วิดีโอดิจิตอลที่มีความแม่นยำสูง การถ่ายภาพ HD CCD การวางตำแหน่งพิกัด การควบคุมอุณหภูมิความร้อนอัจฉริยะ:

รถลากเชิงเส้นใช้เพื่อสร้าง x สามารถใช้แกน Y, Z สามแกนเพื่อการปรับแต่งอย่างละเอียดหรือการวางตำแหน่งที่รวดเร็ว สะดวก Holley 1- บอร์ด CE เต็มรูปแบบ

เค้าโครงและการวางตำแหน่งบอร์ด PCB ขนาดต่างๆ

DH-G600 BGA Rework Station ประสิทธิภาพการซ่อมจริง:

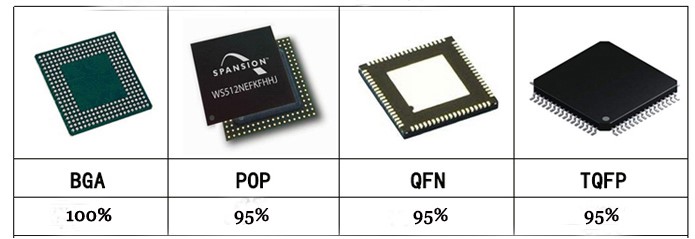

ภาพด้านล่างแสดงอัตราความสำเร็จที่แท้จริงโดยพิจารณาจาก 20 ชิ้นของไอซีทั้ง 4 ชนิดอย่างละ 20 ชิ้น อัตราความสำเร็จของการทำซ้ำครั้งเดียว

ของ BGA ถึง

 100%.

4. ภาพโดยละเอียดของ G600 BGA REWORK STATION

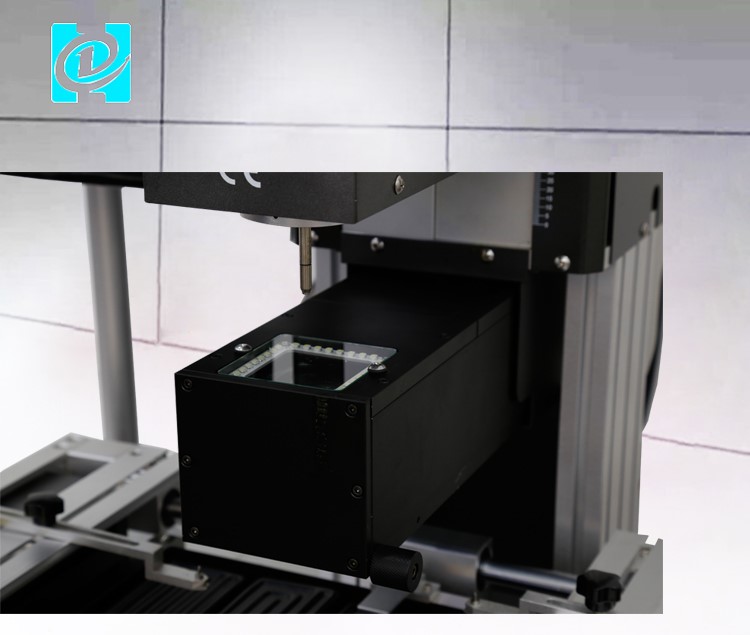

ระบบจัดตำแหน่งเลนส์ CCD ออปติคอล HD

กล้องนำเข้าจาก Panasonic ประเทศญี่ปุ่น เพื่อรับประกันความแม่นยำในการเปลี่ยนที่ ±0.01 มม

หัวยึดพร้อมอุปกรณ์ทดสอบแรงดันในตัว เพื่อป้องกัน PCB จากความเสียหาย

สูญญากาศในตัวในหัวยึดจะรับชิป BGA โดยอัตโนมัติหลังจากการถอดบัดกรีเสร็จสิ้น

ด้วยการปรับการไหลของอากาศด้านบนเพื่อป้องกันไม่ให้ bga ขนาดเล็กหลุดออกไป

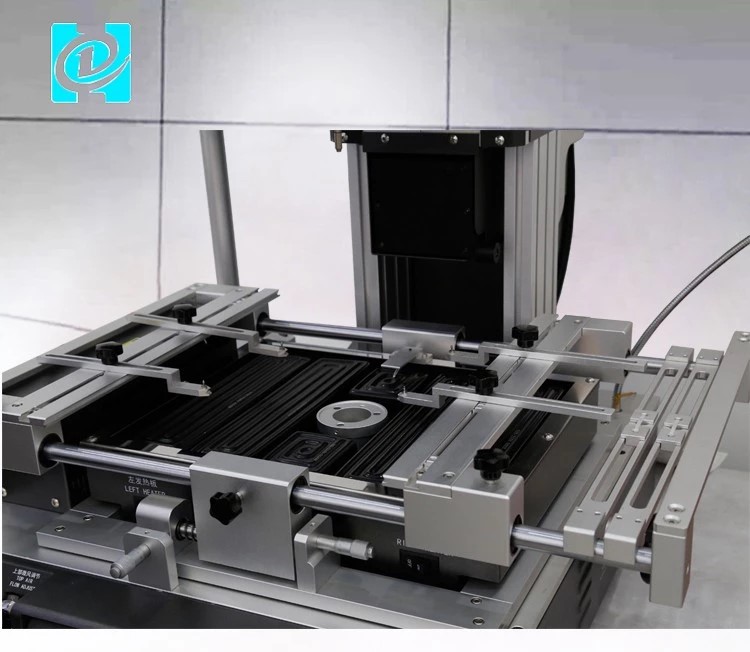

การวางตำแหน่ง PCB: ร่อง V, บอร์ด PCB สามารถปรับได้ในแกน X และ Y และติดตั้งฟิกซ์เจอร์สากล

5. ข้อดี

แปดเหตุผลที่ลูกค้าเลือกบริษัทของเรา:

1. บริษัทของเราก่อตั้งขึ้นในปี 2554 โดยเชี่ยวชาญด้านสถานีปรับปรุง BGA และโซลูชั่นระบบอัตโนมัติ

2. สินค้าแบรนด์ "DINGHUA" ของเราขายดีทั้งในและต่างประเทศ

3. เราให้บริการลูกค้าด้วยความจริงใจ บริการที่อบอุ่น มีประสิทธิภาพ และให้คำแนะนำอย่างมืออาชีพ

4. บริษัทของเรามีระบบจัดซื้อแบบ "ครบวงจร" ที่เชื่อถือได้

5. เรายึดมั่นในแนวคิดเรื่องคุณภาพ "LONGLIFE" ทำให้คุณไม่ต้องกังวลเรื่องหลังการขาย

6. จัดหาโรงงานโดยตรงด้วยราคาที่ดีกว่า

7. Dinghua ประกอบด้วยทีมขายอาวุโสและระบบการจัดการทางวิทยาศาสตร์

8. เรามีวัฒนธรรมอันทรงคุณค่าของ "ความซื่อสัตย์ การสำรวจ การแบ่งปัน และผลประโยชน์ร่วมกัน

6. การบรรจุและจัดส่งและบริการของ G600 BGA REWORK STATION

นโยบายการจัดส่ง: โดยปกติจะใช้เวลาประมาณ 3 วันทำการไปยังสหรัฐอเมริกา และ 4 วันไปยังประเทศในยุโรปและอื่น ๆ

3 วันสำหรับการแสดงช้า เราสามารถจัดส่งตามคำขอของคุณและช่วยค้นหาวิธีที่คุ้มค่าและรวดเร็วที่สุด

เมื่อจัดส่งแล้ว เราจะส่งหมายเลขติดตามของคุณทันที

7. คำถามที่พบบ่อยเกี่ยวกับ G600 BGA REWORK STATION

ถาม: จะติดต่อเราเพื่อแก้ไขคำถามของคุณได้อย่างไร?

ตอบ: หากมีคำถามใด ๆ กรุณาปล่อยให้เรา "สอบถาม" และคลิก "สนทนาทันที" เพื่อทราบรายละเอียดเพิ่มเติม (ราคาและส่วนลดและของขวัญฟรี)

ฉันจะตอบกลับคุณในครั้งแรก

หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับเครื่องจักรของเรา โปรดติดต่อเรา เราออนไลน์อยู่เสมอเพื่อตอบคำถามของคุณ

ม็อบ/WhatsApp/Wechat: +86 13652339539"

ถาม: วิธีการใช้งาน?

ตอบ: 1. ไม่ต้องกังวล. เราจะจัดเตรียมหนังสือคำแนะนำภาษาอังกฤษและวิดีโอสาธิตให้คุณดูวิธีใช้งาน

2. เกี่ยวกับการตั้งค่าอุณหภูมิ โปรดดูการตั้งค่าพารามิเตอร์อุณหภูมิด้วยตนเอง ที่นี่ และ ถึง

ดูวิธีการตั้งอุณหภูมิ

ถาม: คุณยอมรับคำสั่งซื้อ OEM หรือไม่

ตอบ: ได้ OEM และ ODM เป็นที่ยอมรับได้

8. บริการ

* คำถามของคุณที่เกี่ยวข้องกับผลิตภัณฑ์ของเราจะได้รับการตอบกลับภายใน 24 ชั่วโมง

* ยินดีต้อนรับ OEM และ ODM มีแบรนด์ OEM ให้เลือก

* การปกป้องพื้นที่การขาย แนวคิดในการออกแบบ และข้อมูลส่วนตัวทั้งหมดของคุณ

* ดูโรงงานของเรา

* อบรมวิธีการติดตั้งเครื่อง, อบรมการใช้งานเครื่อง.

* วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ

9. ความรู้ที่เกี่ยวข้อง

การรีโฟลลิ่งและการรีบอล

ภาพเอกซเรย์ของข้อต่อประสานที่ดี

ข้อต่อประสานที่ดีระหว่าง BGA และ PCB

Ball Grid Array (BGA) และแพ็คเกจขนาดชิป (CSA) นำเสนอปัญหาพิเศษสำหรับการทดสอบและการทำงานซ้ำ เนื่องจากมีขนาดเล็กจำนวนมากอย่างใกล้ชิด

แผ่นเว้นระยะที่ด้านล่างซึ่งเชื่อมต่อกับแผ่นที่ตรงกันบน PCB ไม่สามารถเข้าถึงหมุดเชื่อมต่อจากด้านบนได้

การทดสอบและไม่สามารถถอดบัดกรีได้หากไม่ให้ความร้อนอุปกรณ์ทั้งหมดจนถึงจุดหลอมเหลวของบัดกรี

หลังจากการผลิตแพ็คเกจ BGA แล้ว ลูกบอลบัดกรีขนาดเล็กจะถูกติดกาวเข้ากับแผ่นอิเล็กโทรดที่อยู่ด้านล่าง ในระหว่างการประกอบ แพ็คเกจ balled คือ

วางบน PCB และให้ความร้อนเพื่อละลายบัดกรีและทั้งหมดเป็นอย่างดีเพื่อเชื่อมต่อแต่ละแผ่นบนอุปกรณ์กับคู่ของมันบน PCB โดยไม่มีสิ่งใด ๆ

การเชื่อมประสานภายนอกระหว่างแผ่นอิเล็กโทรดที่อยู่ติดกัน การเชื่อมต่อที่ไม่ดีที่เกิดขึ้นระหว่างการประกอบสามารถตรวจพบได้ และการประกอบจะถูกทำใหม่

(หรือเป็นเศษซาก) การเชื่อมต่อที่ไม่สมบูรณ์ของอุปกรณ์ซึ่งตัวเองไม่ได้ชำรุด ซึ่งใช้งานได้ชั่วขณะหนึ่งแล้วล้มเหลว มักเกิดจากความร้อน

การขยายตัวและการหดตัวที่อุณหภูมิใช้งานไม่บ่อยนัก
