หน้าจอสัมผัสควบคุม PID เครื่อง BGA Rework

หน้าจอสัมผัสควบคุม PID เครื่องปรับปรุง BGA

1. การประยุกต์ใช้เครื่องปรับปรุง BGA หน้าจอสัมผัสควบคุม PID

เมนบอร์ดของคอมพิวเตอร์ สมาร์ทโฟน แล็ปท็อป MacBook ลอจิกบอร์ด กล้องดิจิตอล เครื่องปรับอากาศ ทีวี และอื่นๆ

อุปกรณ์อิเล็กทรอนิกส์จากอุตสาหกรรมการแพทย์ อุตสาหกรรมการสื่อสาร อุตสาหกรรมรถยนต์ ฯลฯ

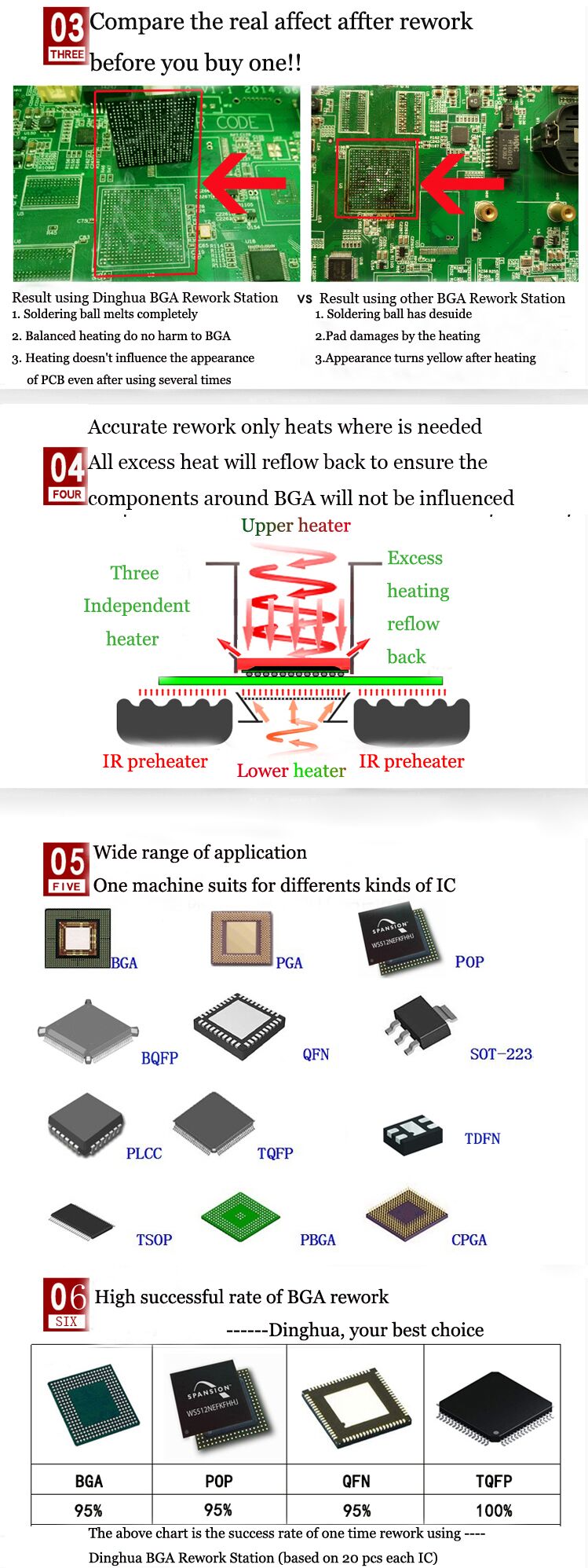

เหมาะสำหรับชิปประเภทต่างๆ: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED

ชิป.

2. คุณสมบัติผลิตภัณฑ์ของหน้าจอสัมผัสควบคุม PID เครื่องปรับปรุง BGA

• ระบบจัดตำแหน่งออพติคอลที่แม่นยำ

ระบบออพติคอลสีพร้อมฟังก์ชั่นแยกการมองเห็น แยกสองสี ซูมเข้า/ออก และปรับแบบไมโคร

ด้วยอุปกรณ์ตรวจจับความคลาดเคลื่อน พร้อมโฟกัสอัตโนมัติและการทำงานของซอฟต์แวร์

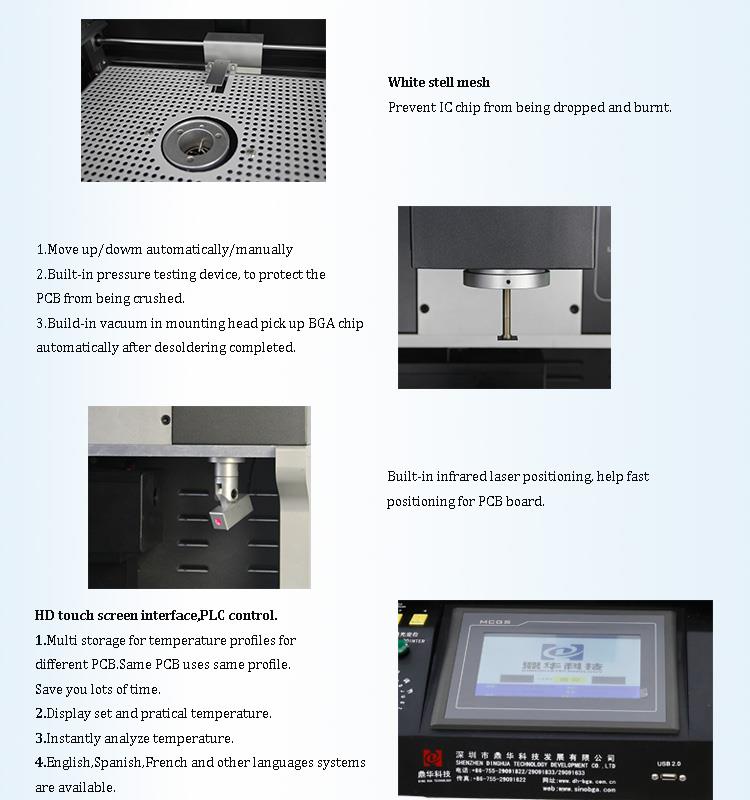

• ถอดบัดกรี ติดตั้งและบัดกรีโดยอัตโนมัติ

• ระบบ PLC, ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรพร้อมหน้าจอสัมผัสเพื่อการทำงานที่ง่ายดายและการทำงานซ้ำที่มีความแม่นยำสูง

• การวางตำแหน่งเลเซอร์อินฟราเรดในตัวช่วยให้วางตำแหน่ง PCB ได้อย่างรวดเร็ว

• สูญญากาศในตัวในหัวจับยึดจะเก็บชิป BGA โดยอัตโนมัติหลังจากเสร็จสิ้นการบัดกรี

• เครื่องทำความร้อนควบคุมอิสระสามเครื่อง เครื่องทำความร้อนด้านบนและด้านล่างเป็นเครื่องทำความร้อนแบบลมร้อน เครื่องที่สามคืออินฟราเรด

โซนอุ่น

3. ข้อกำหนดของเครื่องปรับปรุง BGA หน้าจอสัมผัสควบคุม PID

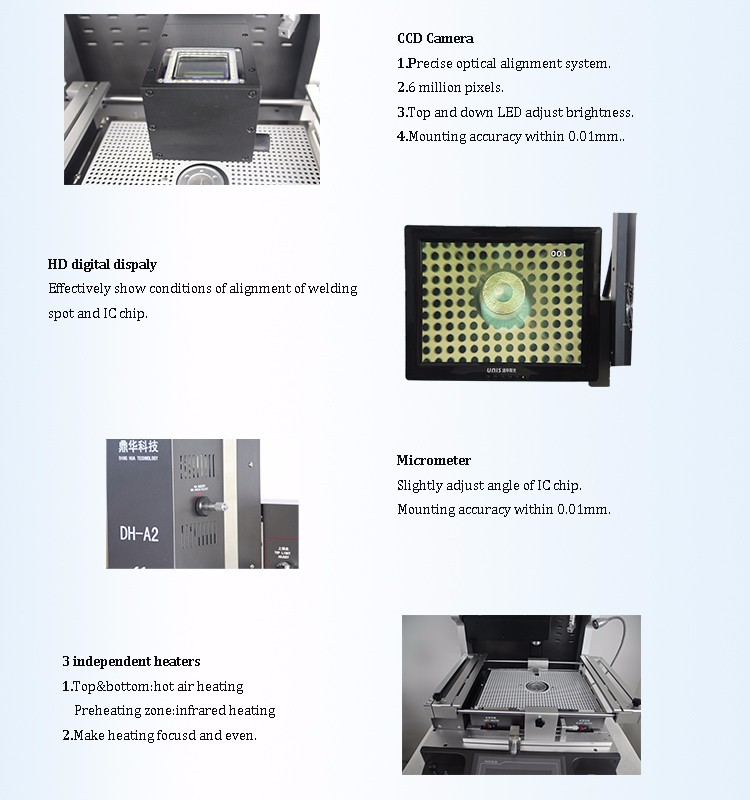

4.รายละเอียดของเครื่องปรับปรุง BGA หน้าจอสัมผัสควบคุม PID

1.กล้อง CCD (ระบบจัดตำแหน่งแสงที่แม่นยำ);

2.จอแสดงผลดิจิตอล HD;

3. ไมโครมิเตอร์ (ปรับมุมชิป) ;

4.3 เครื่องทำความร้อนอิสระ (ลมร้อน & อินฟราเรด) ;

5. การวางตำแหน่งด้วยเลเซอร์ ;

6. อินเทอร์เฟซหน้าจอสัมผัส HD, การควบคุม PLC;

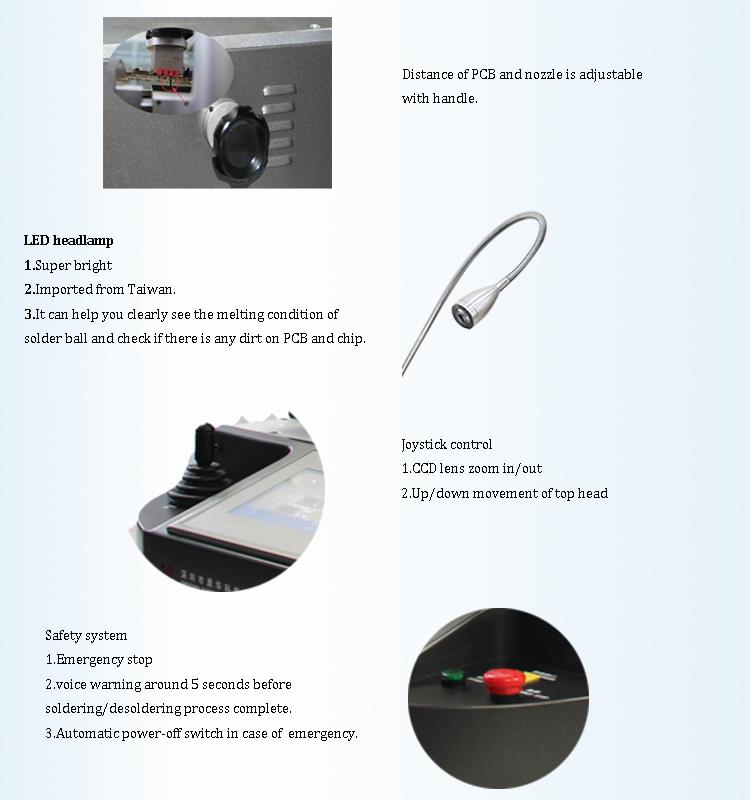

7. ไฟหน้าแบบ LED ;

8.จอยสติ๊กควบคุม

5.ทำไมต้องเลือกเครื่องปรับการทำงาน BGA หน้าจอสัมผัสควบคุม PID ของเรา

6.ใบรับรองเครื่องรีเวิร์ค BGA หน้าจอสัมผัสควบคุม PID

7. การบรรจุและจัดส่งเครื่องปรับปรุง BGA หน้าจอสัมผัสควบคุม PID

วิดีโอการทำงานของเครื่อง BGA:

8. คำถามที่พบบ่อย

• คุณมีใบรับรองประเภทใด?

ตอบ: เพื่อให้มั่นใจในคุณภาพ Dinghua เป็นรายแรกที่ผ่านใบรับรอง UL, E-MARK, CCC, FCC, CE ROHS ในขณะเดียวกันเพื่อปรับปรุงและทำให้ระบบคุณภาพสมบูรณ์แบบ

Dinghua ได้ผ่านการรับรองการตรวจสอบในสถานที่ ISO, GMP, FCCA, C-TPAT

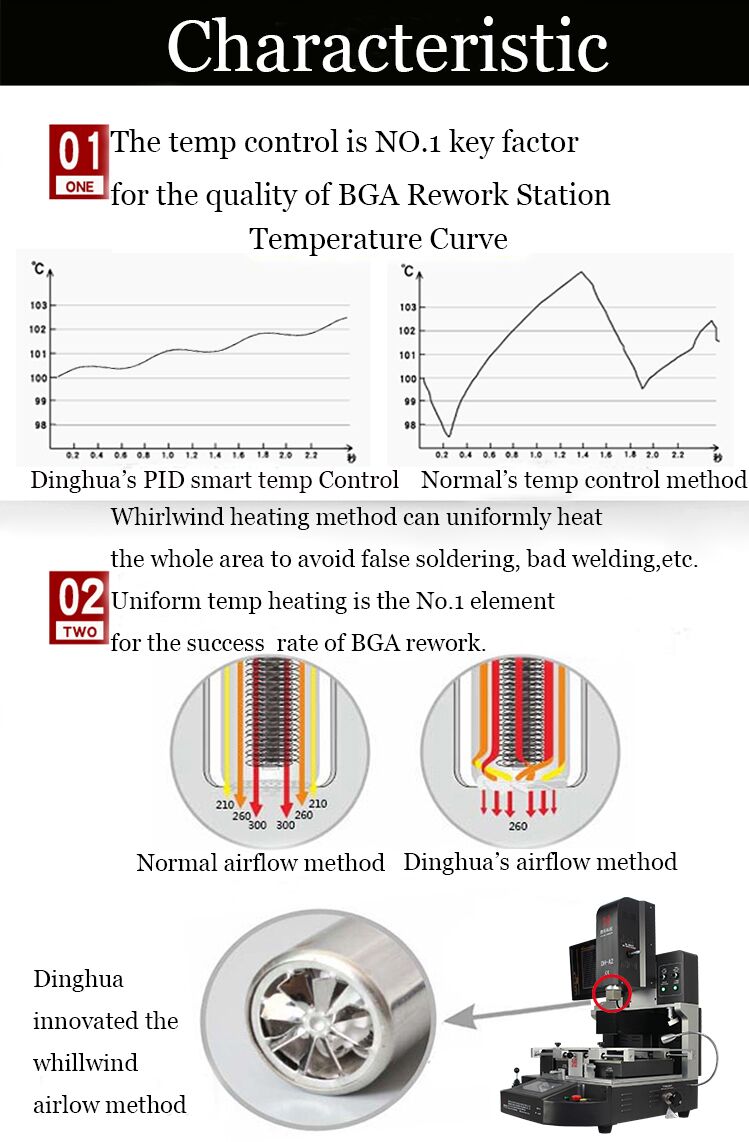

• การควบคุม PID คืออะไร?

A: การควบคุม PID อย่างเคร่งครัดและแม่นยำในการควบคุมอุณหภูมิและการเคลื่อนไหวของหัวด้านบนของเครื่องปรับปรุง BGA หน้าจอสัมผัส Dinghua นี่เป็นสิ่งสำคัญที่จะต้องเพิ่มขึ้น

อัตราความสำเร็จของการซ่อมแซมชิปและ PCB

เทคโนโลยีการควบคุมอัตโนมัติแบบวงปิดในปัจจุบันใช้แนวคิดของข้อมูลป้อนกลับเพื่อลดความไม่แน่นอน องค์ประกอบของทฤษฎีป้อนกลับประกอบด้วยสามประการ

ส่วน: การวัด การเปรียบเทียบ และการดำเนินการ กุญแจสำคัญในการวัดคือค่าจริงของตัวแปรควบคุม ซึ่งเปรียบเทียบกับค่าที่คาดไว้

ค่า. ใช้ค่าเบี่ยงเบนนี้เพื่อแก้ไขการตอบสนองของระบบและดำเนินการควบคุมการปรับค่า ในการปฏิบัติทางวิศวกรรม กฎหมายควบคุมเรกูเลเตอร์ที่ใช้กันอย่างแพร่หลาย

คือการควบคุมตามสัดส่วน อินทิกรัล ดิฟเฟอเรนเชียล เรียกว่า การควบคุมแบบ PID หรือที่เรียกว่า การควบคุมแบบ PID

ตัวควบคุม PID (ตัวควบคุมตามสัดส่วน-อินทิกรัล-อนุพันธ์) เป็นส่วนประกอบลูปป้อนกลับทั่วไปในแอปพลิเคชันควบคุมอุตสาหกรรม และประกอบด้วยสัดส่วน

องค์ประกอบ P, องค์ประกอบอินทิกรัล I และองค์ประกอบดิฟเฟอเรนเชียล D พื้นฐานของการควบคุม PID คือการควบคุมตามสัดส่วน การควบคุมแบบครบวงจรสามารถขจัดข้อผิดพลาดในสภาวะคงตัวได้ แต่

อาจเพิ่มการแหก; การควบคุมส่วนต่างสามารถเพิ่มความเร็วในการตอบสนองของระบบแรงเฉื่อยขนาดใหญ่และทำให้แนวโน้มโอเวอร์ชูตลดลง

กุญแจสำคัญของทฤษฎีและการประยุกต์ใช้นี้คือวิธีการแก้ไขระบบอย่างถูกต้องหลังจากทำการวัดและเปรียบเทียบที่ถูกต้อง

ตัวควบคุม PID (ตามสัดส่วน ส่วนประกอบ อนุพันธ์) ถูกใช้มาเกือบ 100 ปีในฐานะตัวควบคุมรุ่นแรกสุดที่ใช้งานได้จริง และยังคงเป็นตัวควบคุมที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม

ตัวควบคุม ตัวควบคุม PID นั้นเรียบง่ายและเข้าใจได้ง่าย และไม่ต้องการรูปแบบระบบที่แม่นยำและข้อกำหนดเบื้องต้นอื่นๆ ก่อนใช้งาน และด้วยเหตุนี้จึงกลายเป็น

ตัวควบคุมที่ใช้กันอย่างแพร่หลาย
