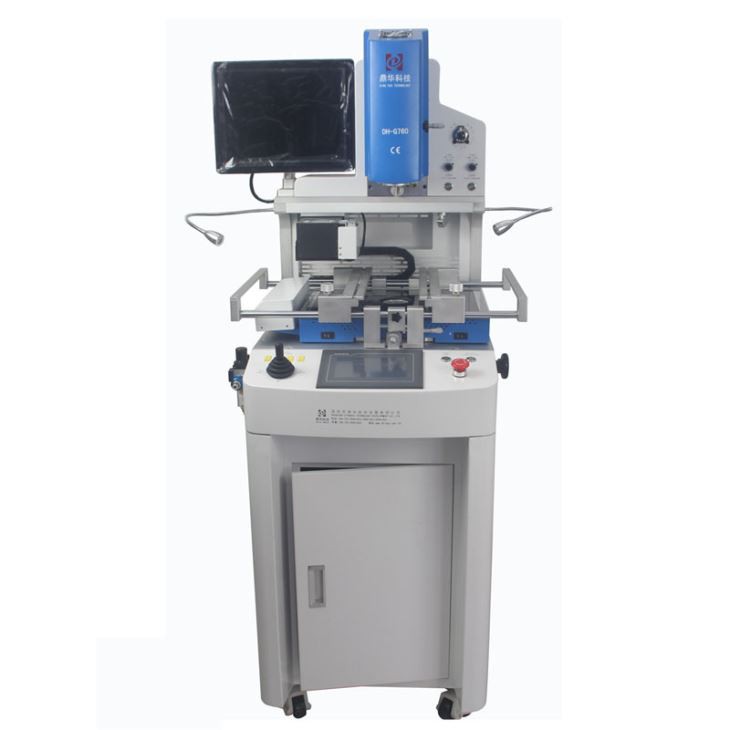

สถานีปรับปรุง BGA อัตโนมัติสำหรับการซ่อม LED
1. เหมาะสำหรับการซ่อมแซมลูกปัดหลอดไฟ LED ขนาดของส่วนประกอบ LED ขนาดเล็กไม่น้อยกว่า 0.6*0.6 มม. สามารถซ่อมแซมได้ 2. เหมาะสำหรับลูกปัดหลอดไฟ LED ของบรรจุภัณฑ์เทปและวัสดุจำนวนมาก นอกจากนี้ BGA และส่วนประกอบใด ๆ ที่ยากต่อการซ่อมแซม 3. ระบบจัดตำแหน่งแสงโซลูชันสูง LED แม่นยำ...
คำอธิบาย
สถานีปรับปรุง BGA อัตโนมัติสำหรับการซ่อม LED
พลังงานทั้งหมด | สูงสุด 5000W |
แรงดันไฟฟ้า
| ไฟ AC 220V±10 เปอร์เซ็นต์ 50/60 Hz |
พลังความร้อนสูงสุด | 1200W |
กำลังเครื่องทำความร้อนด้านล่าง | 1200W |
พลังงานอินฟราเรด | 2400W |
อุณหภูมิอากาศร้อน | 400 องศา (สูงสุด) |
อุณหภูมิอุ่นเครื่อง | 400 องศา (สูงสุด) |
การวางตำแหน่ง | ร่อง V พร้อมการวางตำแหน่งด้วยเลเซอร์พร้อมฟิกซ์เจอร์อเนกประสงค์ |
ขนาด PCB |
สูงสุด 410×370 มม |
ขนาดอุ่น | 370มม.×270มม |
ประเภทชิป | BGA, QGN, CSP, POP, QFN, Micro SMD, ลูกปัดหลอดไฟ LED
|
ขนาดชิป | สูงสุด 80×80 มม. ต่ำสุด 1×1 มม |
ขนาด | ย640×ก630×ส900 มม |
เซ็นเซอร์อุณหภูมิ | 4 ชิ้น |
1. เหมาะสำหรับการซ่อมลูกปัดหลอดไฟ LED ขนาดของส่วนประกอบ LED ขนาดเล็กไม่น้อยกว่า 0.6*0.6 มม. สามารถซ่อมแซมได้
2. เหมาะสำหรับลูกปัดหลอดไฟ LED ของบรรจุภัณฑ์เทปและวัสดุจำนวนมาก รวมถึง BGA และส่วนประกอบใด ๆ
ยากที่จะซ่อมแซม
3. ระบบจัดตำแหน่งออปติคอลโซลูชันสูง การวางตำแหน่งส่วนประกอบ LED ที่แม่นยำ ช่วยให้ติดตั้งได้อย่างแม่นยำ
4. การจัดตำแหน่งแสงถูกควบคุมด้วยไฟฟ้าสามารถหมุนได้โดยอัตโนมัติ
5. ติดตั้งอุปกรณ์ทดสอบแรงกดในตัวเพื่อป้องกัน PCB
6. การวางตำแหน่งเลเซอร์อินฟราเรดในตัว, การวางตำแหน่งอย่างรวดเร็วสำหรับ PCB
7. ใช้รางนำทางที่มีความแม่นยำของ HIWIN สำหรับระบบการเคลื่อนไหวขึ้นและลงเพื่อให้แน่ใจว่าการทำงานมีความน่าเชื่อถือและแม่นยำ
8. ใช้การจัดตำแหน่งขึ้นและลงสำหรับเครื่องทำความร้อนด้านบนและด้านล่าง เครื่องทำความร้อนสำหรับโซนท้องถิ่นที่ได้รับการแต่งตั้ง ป้องกันไม่ให้ PCB
เปลี่ยนเป็นสีเหลือง
9. เครื่องทำความร้อนด้านล่างขึ้นและลงด้วยตนเองสามารถปรับความสูงของความร้อนได้แบบเรียลไทม์
10. ใช้หม้อน้ำอินฟราเรดเซรามิกสำหรับเครื่องทำความร้อน IR ให้ความร้อนคงที่และสม่ำเสมอพร้อมอายุการใช้งานที่ยาวนาน
11. ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรมีโหมดการทำงานและการอนุญาตที่หลากหลาย การบัดกรี การถอดบัดกรี และ mou-
ใช้งานด้วยตนเอง ใช้งานง่าย
12. หน้าจอสัมผัสความละเอียดสูง ซึ่งสูงถึง 800*600 พิกเซล
13. ใช้การควบคุมจอยสติ๊กสำหรับระบบการจัดตำแหน่ง ไม่จำเป็นต้องตั้งค่าพารามิเตอร์ที่ซับซ้อน
14. ใช้พัดลมไหลแบบลูกปืนคู่ของเดลต้าสำหรับการจ่ายอากาศโดยไม่จำเป็นต้องมีแหล่งอากาศภายนอก
15. ใช้โมดูลช่องสัญญาณ DCCE 6 สำหรับระบบควบคุมอุณหภูมิ การปรับ PID อัตโนมัติ
16. การตรวจสอบเครื่องทำความร้อนแบบเรียลไทม์ เมื่อเกิดอุบัติเหตุ เซ็นเซอร์ที่เกี่ยวข้องจะส่งสัญญาณไปยัง PLC
ซึ่งจะปิดช่องสัญญาณออกและแสดงสถานะความผิดปกติ ป้องกันตัวเองโดยอัตโนมัติ
