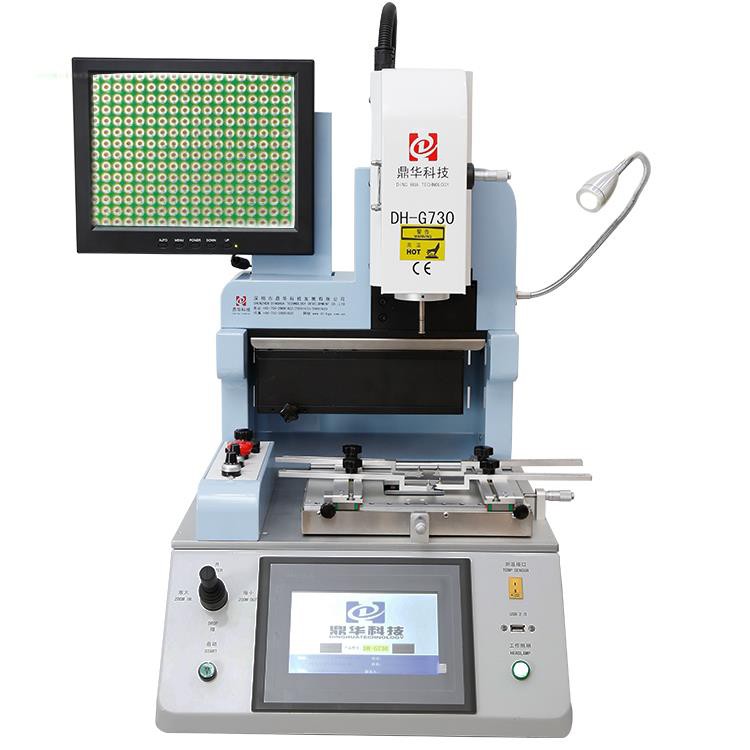

โทรศัพท์มือถือ BGA REWORK AUTOMATION

โทรศัพท์มือถือ BGA REWORK Station เป็นเครื่องทำใหม่ที่มีความแม่นยำออกแบบมาสำหรับการขายอัตโนมัติการทำความสะอาดการจัดตำแหน่งและการขายชิป BGA ใหม่ (และส่วนประกอบ SMD อื่น ๆ ) บนเมเธอร์บอร์ดโทรศัพท์มือถือ . มันรวมกัน:

• ความร้อนคู่ (ด้านบนและล่างมักจะมีความร้อนก่อน ir)
• ระบบวิสัยทัศน์ (CCD + เลเซอร์) เพื่อการจัดตำแหน่งที่แม่นยำ
• การควบคุมอุณหภูมิแบบปิด
• ฟังก์ชั่นการเลือกแบบอัตโนมัติและสถานที่และเครื่องดูดฝุ่น

สถานีซ่อมโทรศัพท์มือถือเครื่องกบฏ IC ที่ออกแบบมาสำหรับ iPhone

DH-G730 เครื่องด้านซ้าย . จอยสติ๊ก, ฟังก์ชั่นการปรับกระแสอากาศด้านบนและคีย์ฉุกเฉิน ฯลฯ สำหรับ iPhone, Samsung และ Huawei ฯลฯ การซ่อม .}

ด้านขวาของเครื่อง, สวิตช์ความปลอดภัยพลังงาน, ไฟ LED ที่ใช้งานได้ . สถานี IC rework สำหรับ PCBA ขนาดเล็กที่ซ่อมแซม .

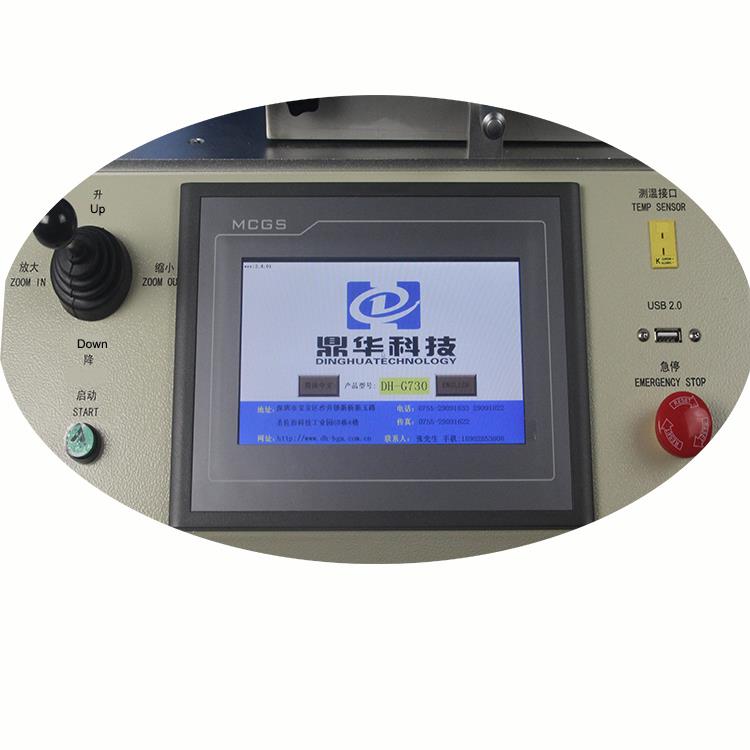

ปุ่มปรับกระแสอากาศด้านบนคีย์ฉุกเฉินและไฟปรับสำหรับเลนส์ CCD แบบออพติคอลใช้สำหรับการซ่อมชิป IC บน iPhone .}

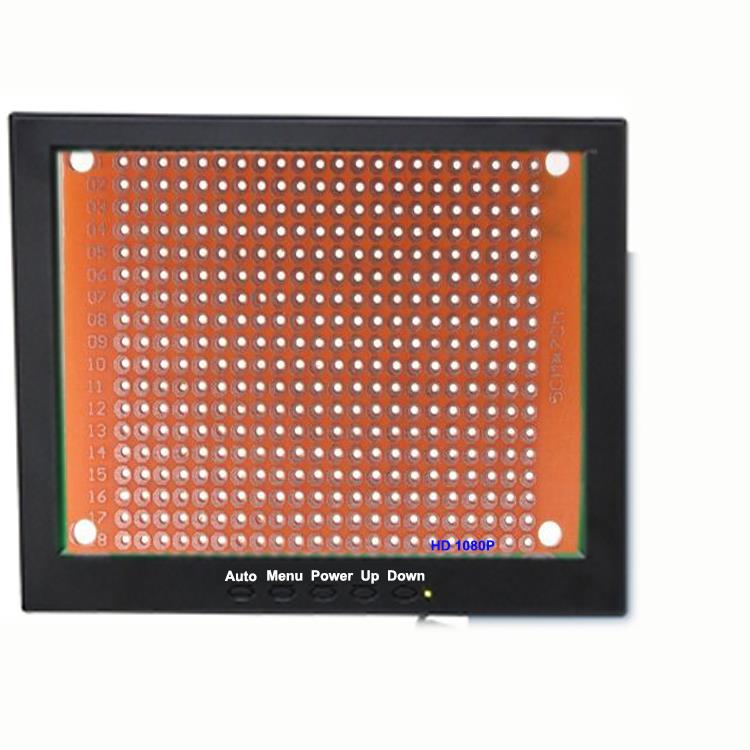

หน้าจอแสดงผล HD, 1080p 15 นิ้ว, ซูมเข้า/ออกมากถึง 200 ครั้งซึ่งทำให้ทุกจุดมองเห็นได้อย่างชัดเจน .}

อินเทอร์เฟซการทำงานที่ง่ายและสะดวกเมื่อใช้งานด้วยตนเองโดยใช้จอยสติ๊กเพื่อตั้งค่าพารามิเตอร์ทั้งหมดจากนั้นคลิก "เริ่ม" เพื่อเริ่มงานทั้งหมด .}

คุณสมบัติ:

1.พีซีอุตสาหกรรมฝังตัวการตั้งค่าระบบดิจิตอลโซนความร้อนอิสระสองระบบระบบกล้อง CCD Panasonic, HD Touchscreen Constrongational Interface, การควบคุม PLC, การควบคุมแบบบูรณาการแบบมัลติฟังก์ชั่น, การออกแบบตามหลักสรีรศาสตร์, เลนส์ออปติคัลพับ, หมายเลขเสริม, การจัดเก็บและโปรไฟล์อุณหภูมิที่เลือกได้ .}

2.โหมดการทำงานสองโหมดในระบบ: อัตโนมัติ/คู่มือ .

• โหมดอัตโนมัติ:บัดกรี/desolders bga โดยอัตโนมัติด้วยปุ่มเดียว .
• โหมดแมนนวล:ย้ายหัวบน/ลงด้วยตนเองไปยังประสาน/desolder bga โดยใช้จอยสติ๊ก .

ทั้งสองโหมดจะรวมกับการจัดตำแหน่งออปติคัลและการวางตำแหน่งเลเซอร์เพื่อให้กระบวนการ . เสร็จสิ้นในขณะเดียวกันสูญญากาศในตัวทำให้สะดวกในการรับ BGA Chip .

3.ฟังก์ชั่นหลายอย่าง: "การวางตำแหน่งที่รวดเร็ว" "การถืออุณหภูมิ" "เซ็นเซอร์ความดัน" "การวิเคราะห์อุณหภูมิทันที" "คำเตือนด้วยเสียงก่อนที่ความร้อนจะสิ้นสุด"

4.การควบคุมวงปิดแบบปิดเทอร์โมคัปเปิลที่มีความแม่นยำสูงและระบบชดเชยอุณหภูมิอัตโนมัติ PID . มาพร้อมกับ PLC โมดูลอุณหภูมิและชุดควบคุมอัจฉริยะช่วยให้มั่นใจว่าอุณหภูมิเบี่ยงเบนภายใน± 1 องศา . นอกจากนี้

5.การติดตั้งสากลแบบเคลื่อนย้ายได้ช่วยป้องกันความเสียหายของ PCB ไปยังส่วนประกอบอุปกรณ์ต่อพ่วงเหมาะสำหรับการซ่อมแซม PCBs ทุกประเภท .

6.แสงไฟ LED กำลังสูงช่วยให้มั่นใจได้ถึงความสว่างที่ทำงานได้อย่างเพียงพอ . หัวฉีดแม่เหล็กในขนาดต่าง ๆ ที่ทำจากโลหะผสมไทเทเนียมนั้นง่ายต่อการเปลี่ยนและติดตั้งและต้านทานการเสียรูปและสนิม .}

7.6–8 เซ็กเมนต์อุณหภูมิสามารถตั้งค่าสำหรับความร้อนด้านบนและด้านล่าง (สูงสุด 16 เซ็กเมนต์) . รองรับการจัดเก็บ 50, 000 เส้นโค้งอุณหภูมิซึ่งสามารถกำหนดหมายเลขดัดแปลงได้ตลอดเวลาสำหรับ BGAs ที่แตกต่างกัน .

8.เสียงเตือนด้วยเสียง 5-10 วินาทีก่อนที่ความร้อนจะทำให้ผู้ปฏิบัติงานรับชิป BGA ในเวลา . หลังจากให้ความร้อนพัดลมระบายความร้อนจะเปิดใช้งานโดยอัตโนมัติ . เมื่ออุณหภูมิลดลงถึงอุณหภูมิห้อง (<45℃), the cooling system stops automatically to prevent heater aging.

CE ได้รับการรับรอง . การป้องกันสองครั้ง: ตัวป้องกันความร้อนสูงเกินไป + ฟังก์ชั่นหยุดฉุกเฉิน .
