Optical Xbox360 BGA Rework Station

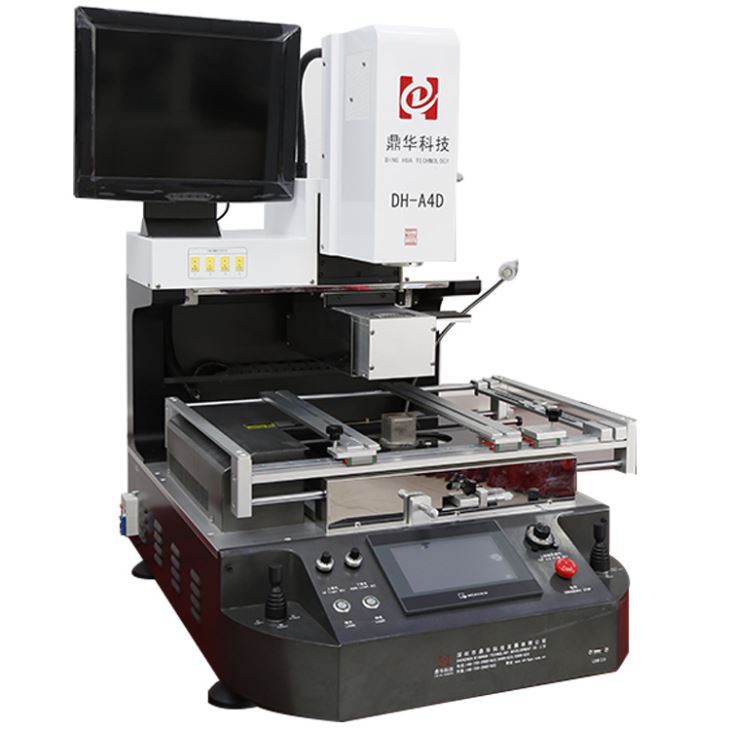

Optical Xbox360 BGA rework Station Dinghua DH-A4D เป็นเครื่องจักร SMT/BGA แบบใหม่เต็มรูปแบบที่มีหลอดทำความร้อนคาร์บอนไฟเบอร์และฝาปิดกระจกฝาปิดแสง CCD และตัวป้อนชิป 7 ตัว
คำอธิบาย
Dinghua DH-A4D เป็นเครื่องทำใหม่ SMT/BGA แบบอัตโนมัติที่ติดตั้งหลอดทำความร้อนคาร์บอนไฟเบอร์และฝาครอบโล่แก้ว . มันมีระบบแสง CCD ที่มีความแม่นยำสูง ระหว่างการดำเนินการ .
สถานีเปิดใหม่ Xbox 360 BGA ได้รับการออกแบบมาเพื่อกู้คืนการเชื่อมต่อชิป BGA บน Xbox 360, PS3, แล็ปท็อป, สมาร์ทโฟนและบอร์ดอิเล็กทรอนิกส์อื่น ๆ . มันรวมการมองเห็นด้วยแสง (กล้อง CCD และเลเซอร์) HMI พร้อมที่เก็บข้อมูลโปรไฟล์สำหรับเวิร์กโฟลว์ที่ทำซ้ำได้ .
พารามิเตอร์ผลิตภัณฑ์
|
พลังงานทั้งหมด |
6800W |
|
เครื่องทำความร้อนด้านบน |
1200W |
|
เครื่องทำความร้อนด้านล่าง |
2nd 1200W, เครื่องทำความร้อน IR เยอรมัน 3 4200W |
|
พลัง |
110 ~ 220V ± 10％ 50/60Hz |
|
โหมดการทำงาน |
การดำเนินการ double Joysticks . การวางตำแหน่งอัตโนมัติการประสานการระบายความร้อนและการรวม ..} |
|
เลนส์กล้อง CCD แบบออพติคอล |
ด้านหน้า / ด้านหน้าอัตโนมัติขวา / ซ้ายหรือคู่มือโดยจอยสติ๊กนำเข้าจากพานาโซนิค |
|
ตัวป้อนชิป |
แอปพลิเคชันอัตโนมัติเต็มรูปแบบสำหรับชิป 1*1 ~ 80*80 มม. |
|
กำลังขยายกล้อง |
10x - 220x |
|
Workbench ปรับแต่ง: |
± 15 มม. ไปข้างหน้า/ข้างหลัง± 15 มม. ขวา/ซ้าย |
|
การวางตำแหน่ง BGA |
ตำแหน่งเลเซอร์ตำแหน่งที่รวดเร็วและแม่นยำของ PCB และ BGA |
|
การปรับมุมชิป BGA |
สูงสุด 60 องศา |
|
ความเร็วการไหลของอากาศด้านบน |
ปรับโดยการปรับลูกบิดป้องกันไม่ให้ BGA เล็ก ๆ ถูกย้าย |
|
การวางตำแหน่ง PCB |
การวางตำแหน่งอัจฉริยะสามารถปรับ PCB ได้ในทิศทาง x, y ด้วย "5 คะแนนสนับสนุน" + v-groove pcb bracket + การติดตั้งสากลการติดตั้งสปริงบน PCB Workbench ปกป้อง PCB จากการเปลี่ยนรูป .}} |
|
การควบคุมอุณหภูมิ |
เซ็นเซอร์ k, close loop |
|
ความแม่นยำในการจัดวาง: |
± 0.01 มม. |
|
วิธีการเรียกใช้ |
PLC Control, Servo Driver |
|
ความแม่นยำของอุณหภูมิ |
± 1 องศา |
|
การส่องแสง |
ไฟทำงานที่นำโดยไต้หวันปรับมุมใดก็ได้ |
|
การจัดเก็บโปรไฟล์อุณหภูมิ |
50000 กลุ่ม |
|
ขนาด PCB |
สูงสุด 410 × 450 มม. นาที 22 × 22 มม. |
|
ชิป BGA |
2x 2 - 80 x80 มม. |
|
ระยะห่างชิปขั้นต่ำ |
0.15 มม. |
|
เซ็นเซอร์อารมณ์ภายนอก |
4 ชิ้น |
|
ขนาด |
700x700x950 มม. |
|
น้ำหนักสุทธิ |
95 กิโลกรัม |
รายละเอียดผลิตภัณฑ์

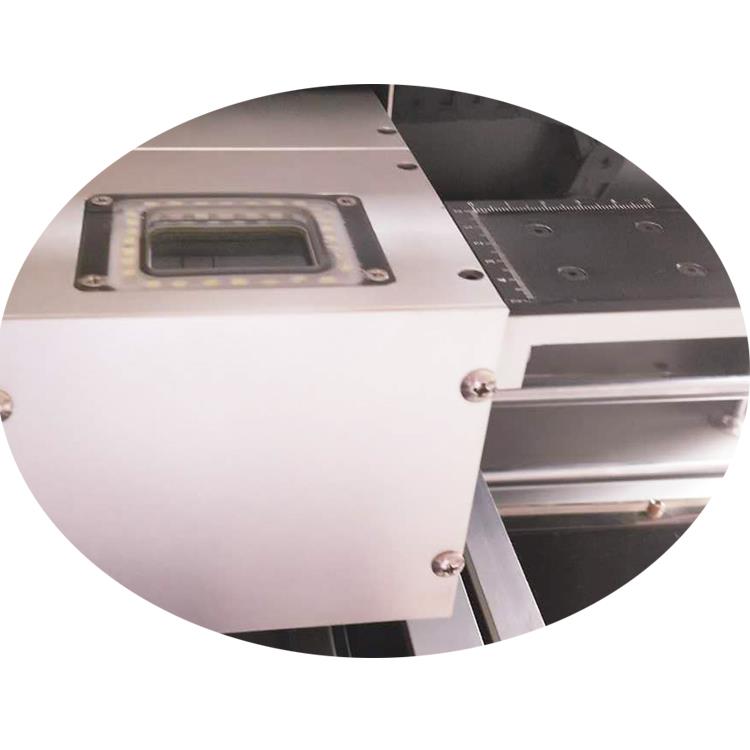

Optical CCD & Chip Feeder ทำงานร่วมกันสำหรับการถ่ายภาพ PCB และ Chip ถ่ายทอดสำหรับการ desoldering หรือ soldering โดยเฉพาะ
เมื่อตั้งค่าตำแหน่งบนหน้าจอสัมผัสหัวด้านบนจะค้นหาตำแหน่งของชิปโดยอัตโนมัติ .

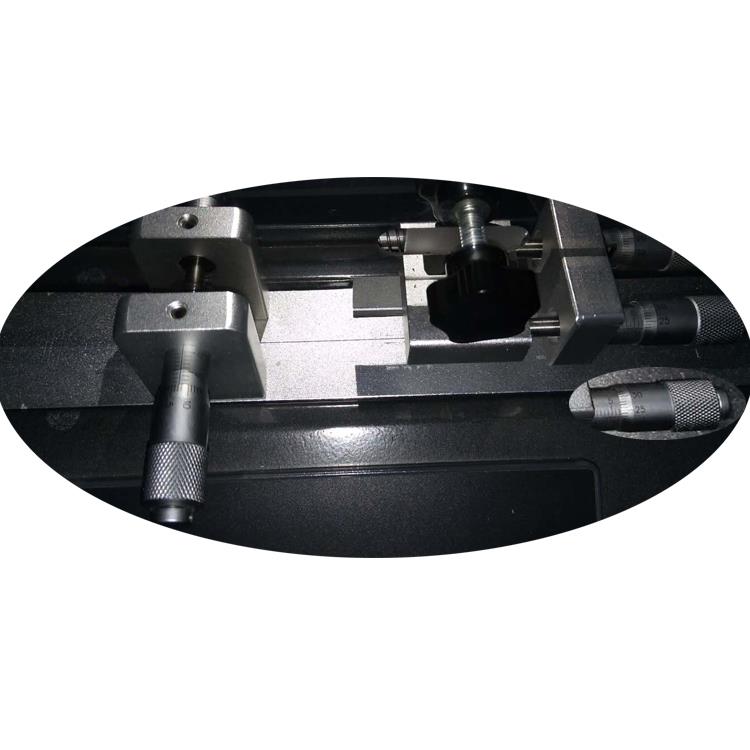

มีทั้งหมด 3 ไมโครเมตรหนึ่งตัวอยู่ที่หัวด้านบนสำหรับการปรับมุมชิปสูงสุด 60 องศาและอีกสองตัวสำหรับ PCB
การวางตำแหน่งย้าย +/- 15 มม. เพื่อให้ PCB Workbench ซ้าย/ขวาหรือย้อนหลัง/ด้านหน้าความแม่นยำของ 0 . 01mm

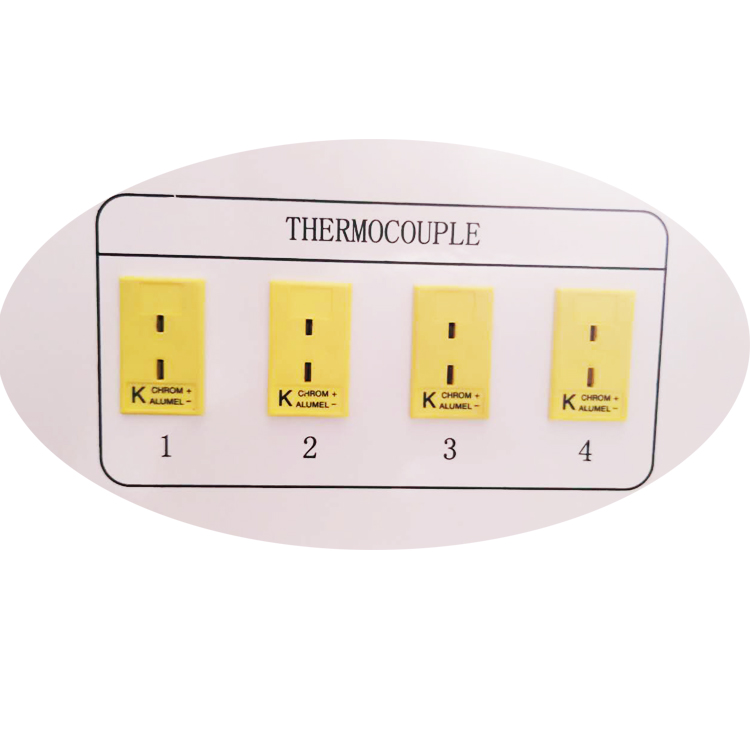

เทอร์โมคัปเปิ้ลมีพีซี 4 ชิ้นสำหรับการตรวจจับอุณหภูมิจริงและหากจำเป็นอุณหภูมิบางอย่างสามารถสอบเทียบได้ .
พื้นที่อุ่น IR ที่ปกคลุมไปด้วยโล่แก้วที่มีอุณหภูมิสูงซึ่งสามารถป้องกันส่วนประกอบหรือฝุ่นขนาดเล็กใด ๆ จากการหล่นภายใน .

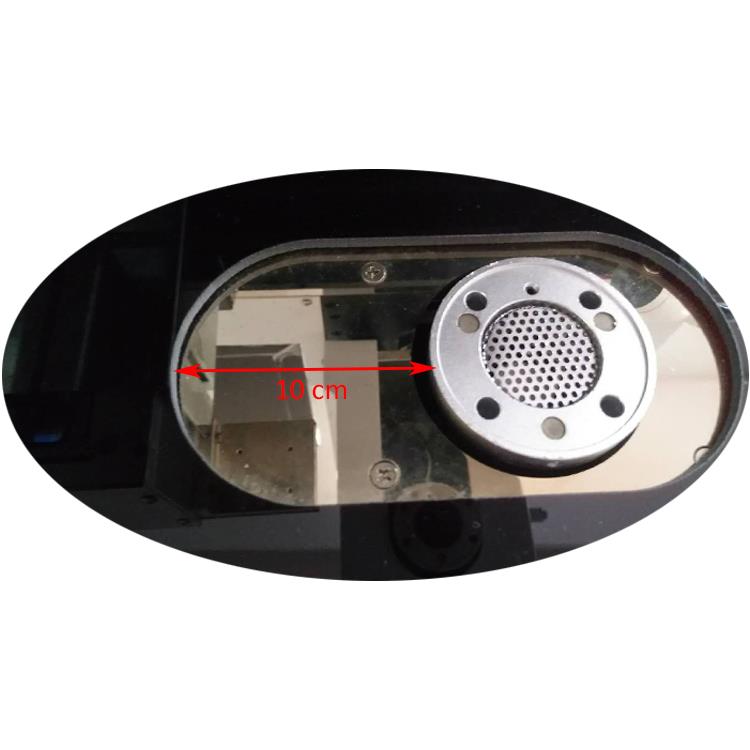

นอกจากนี้พื้นที่ IR ทั้งหมดสามารถเคลื่อนย้ายไปทางซ้ายหรือขวาสูงสุด 10 ซม. สำหรับความร้อนตำแหน่งชิป .
สปริงบน Workbench PCB สามารถปกป้อง PCB ที่ได้รับการปกป้องเมื่อให้ความร้อนแก่ .

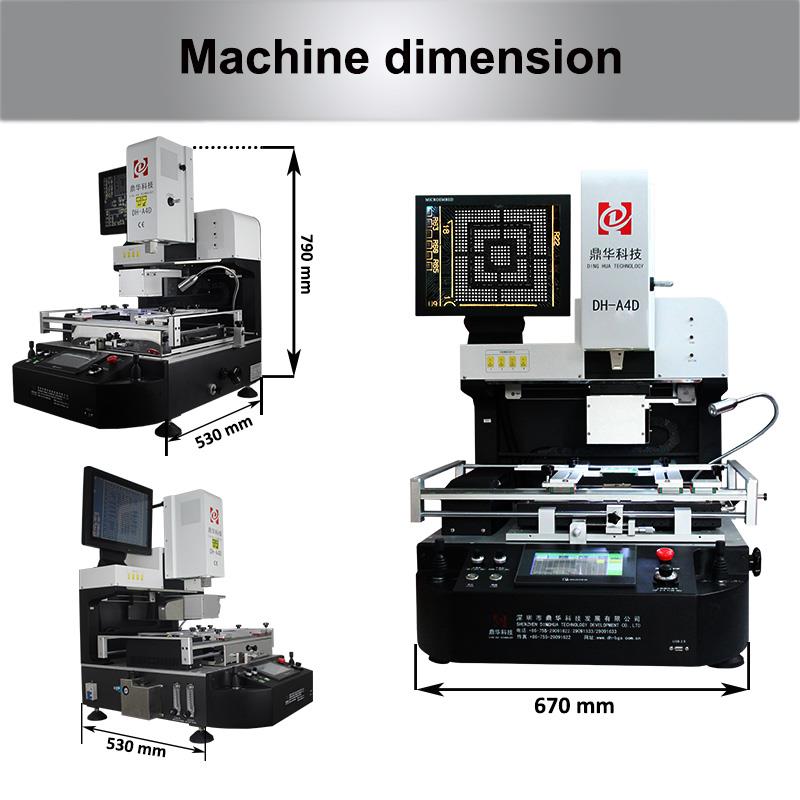

SMT/BGA rework Station DH-A4D, ขนาด: lWH = 670530790 มม. บรรจุในกล่องไม้อัดพร้อมโฟมภายในสำหรับการป้องกันเครื่อง . ไม่ว่าจะถูกส่งไปยังยุโรปสหรัฐอเมริกาหรือประเทศอื่น ๆ มันได้รับการอนุมัติ .
การจัดส่ง, บรรจุภัณฑ์และหลังการขายของสถานี Optical Xbox 360 BGA REWORK:
เครื่องจักรเช่น DH-A4D นั้นสั่นสะเทือนเป็นเวลาอย่างน้อย 24 ชั่วโมงก่อนส่งมอบ . เราเป็นผู้ผลิตรายเดียวที่ทำการทดสอบการสั่นสะเทือนสำหรับสถานีทำงานใหม่ BGA . หลังจากการสั่นสะเทือนเครื่องจะทำงานอย่างต่อเนื่องเป็นเวลาอย่างน้อย 12 ชั่วโมง
แต่ละหน่วยจะถูกบรรจุในกล่องไม้อัดรม
ลูกค้าที่มีค่าที่ใช้เครื่องของเรา
นี่คือเครื่องทดสอบการสั่นสะเทือน . เราเป็นคนแรกที่ใช้มันสำหรับการทดสอบสถานี BGA rework ก่อนส่งมอบและเราพบว่าในช่วงหลายปีที่ผ่านมาเรายังคงเป็น บริษัท เดียวในประเทศจีนที่ทำเช่นนั้น .}
หลังจากการทดสอบการสั่นสะเทือนเครื่องจะผ่านการทดสอบอีกรอบเพื่อให้แน่ใจว่าไม่มีปัญหาเกิดขึ้น .
เราเสนอการรับประกันปี 2- สำหรับเครื่องทั้งหมดการรับประกันปี 3- สำหรับเครื่องทำความร้อนและการสนับสนุนทางเทคนิคตลอดชีวิต .
ลูกค้าที่ร่วมมือกับเรา
คำถามที่พบบ่อย
Q1: เราใช้งานเครื่องจักรของคุณได้อย่างไร?
A1:เราให้บริการคู่มือผู้ใช้และวิดีโอการดำเนินงานสำหรับลูกค้าของเรา . นอกจากนี้หากลูกค้าเยี่ยมชม บริษัท ของเราเราสามารถแสดงให้เห็นถึงการดำเนินการทีละขั้นตอน . โดยทั่วไปจะใช้เวลา 2-3 ชั่วโมงสำหรับผู้ใช้ใหม่
Q2: คุณให้บริการหลังการขายแบบไหน?
A2:โดยทั่วไปเราให้การรับประกันสามปีสำหรับสายฮีตเตอร์การรับประกันสองปีสำหรับเครื่องทั้งหมดและการสนับสนุนทางเทคนิคตลอดชีวิต .}
Q3: ต้องใช้เวลากี่วันในการรับเครื่องจักรและมีตัวเลือกการจัดส่งใดบ้าง
A3:เราสามารถจัดส่งเครื่องภายใน 2-3 วันหลังจากได้รับการชำระเงินเต็มรูปแบบ . เวลาการส่งมอบที่แน่นอนขึ้นอยู่กับวิธีการจัดส่งที่เลือก:
- 3-7 วันผ่าน DHL, FedEx, UPS, ฯลฯ . (บริการแบบ door-to-door)
- 3-5 วันโดยออกอากาศไปยังสนามบินของคุณ (บริการ door-to-airport)
- 25-35 วันทางทะเลไปยังท่าเรือ (บริการพอร์ตสู่พอร์ต)
Q4: แพ็คเกจเป็นอย่างไรบ้าง? ปลอดภัยในระหว่างการคลอดหรือไม่?
A4:เครื่องทำใหม่ BGA ทั้งหมดบรรจุอย่างปลอดภัยในกล่องไม้ที่แข็งแรงมาตรฐานพร้อมแผ่นรองโฟมด้านในเพื่อความปลอดภัยในระหว่างการส่งมอบ .
ความรู้เกี่ยวกับสถานีทำงานซ้ำ BGA
อากาศร้อนและอินฟราเรด (IR) เป็นสองประเภทหลักของสถานีทำงานใหม่ที่ใช้กันทั่วไปโดย OEMs และ PCB ผู้ผลิตสัญญาวันนี้ . แต่ละประเภทมีข้อดีและข้อเสียของมัน . การเลือกที่เหมาะสมสำหรับแอปพลิเคชันของคุณต้องพิจารณาอย่างรอบคอบ
ด้านล่างเราร่างความแตกต่างระหว่างสถานีอากาศร้อนและ IR BGA rework rewor . มีคำถามหรือต้องการความช่วยเหลือในการพิจารณาว่าคุณเหมาะกับคุณหรือไม่? ทีมงาน Precision PCB, Inc . ทีมพร้อมให้ความช่วยเหลือคุณ . ติดต่อตัวแทนโดยตรงผ่านทางโทรศัพท์หรืออีเมลสำหรับการสนับสนุนส่วนบุคคล .
