สถานีปรับปรุง Bga ออปติคัลอัตโนมัติ
สถานีปรับปรุง BGA แบบออปติคัลอัตโนมัติ DH-A4D เป็นสถานีปรับปรุง BGA ที่ยอดเยี่ยมซึ่งมีพื้นที่อุ่น IR แบบเคลื่อนย้ายได้ CCD แบบออปติคัลอัตโนมัติเต็มรูปแบบและตัวป้อนชิป และจุดเลเซอร์ในตัวหัวร้อนด้านบน ฯลฯ ซึ่งสามารถช่วยให้คุณทำขั้นตอนการทำงานซ้ำได้ง่ายและมีประสิทธิภาพมากขึ้น . ผลิตภัณฑ์...
คำอธิบาย
สถานีปรับปรุง BGA แบบออปติคัลอัตโนมัติ
DH-A4D เป็นสถานีปรับปรุง BGA ที่ยอดเยี่ยม ซึ่งมีพื้นที่อุ่น IR แบบเคลื่อนย้ายได้ CCD ออปติคอลอัตโนมัติและชิป
ตัวป้อนและจุดเลเซอร์ในตัวหัวร้อนด้านบน ฯลฯ ซึ่งสามารถช่วยให้คุณทำขั้นตอนการทำงานซ้ำได้ง่ายและมีประสิทธิภาพมากขึ้น
พารามิเตอร์ผลิตภัณฑ์ของสถานีปรับปรุง BGA แบบออปติคอลอัตโนมัติ
พลังงานทั้งหมด | 6800W |
พลัง | 110~220V±10% 50/60Hz |
ตัวป้อนชิป | อัตโนมัติเต็มรูปแบบ แอปพลิเคชันสำหรับชิป 1*1~80*80 มม |
กำลังขยายของกล้อง | 10x - 220x |
ความแม่นยำของตำแหน่ง: | ±0.01 มม |
วิธีการวิ่ง | การควบคุม PLC, ไดรเวอร์เซอร์โว |
ชิป BGA | 2x2 - 80x80 มม |
ระยะห่างของชิปขั้นต่ำ | 0.15มม |
เซ็นเซอร์อุณหภูมิภายนอก | 4 ชิ้น |
ขนาด | 700x700x950mm |
น้ำหนักสุทธิ | 95KG |
รายละเอียดสินค้าของเครื่อง reballing BGA ออปติคอลอัตโนมัติเต็มรูปแบบ

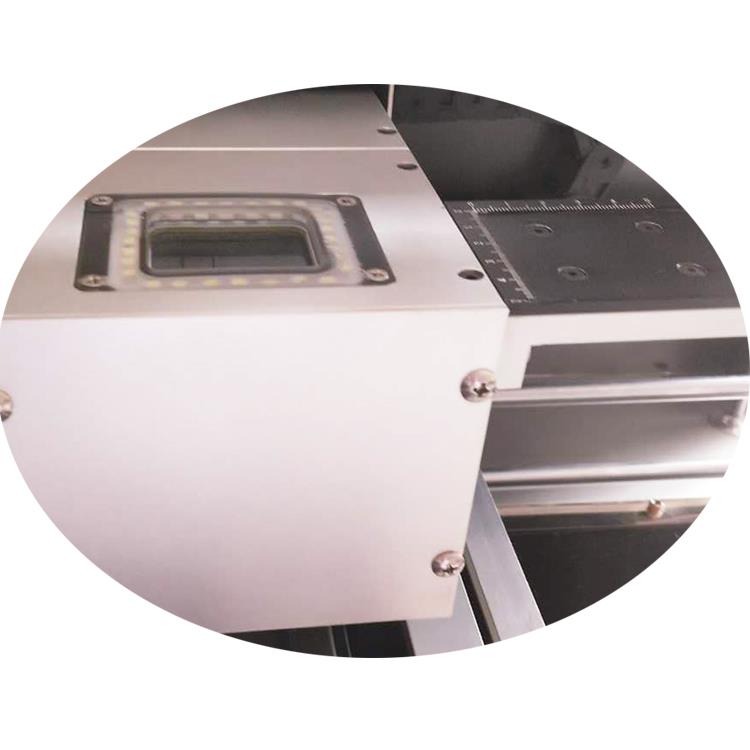

CCD ออปติคอลอัตโนมัติเต็มรูปแบบนำเข้าจากญี่ปุ่น & ตัวป้อนชิปที่ใช้สำหรับชิปที่มีขนาด 1 * 1 ~ 80 * 80 มม.
เมื่อเครื่องกำลังทำงาน ปากกาสุญญากาศในตัวหัวด้านบนสามารถหยิบชิปขึ้นหรือวางชิปได้โดยอัตโนมัติ

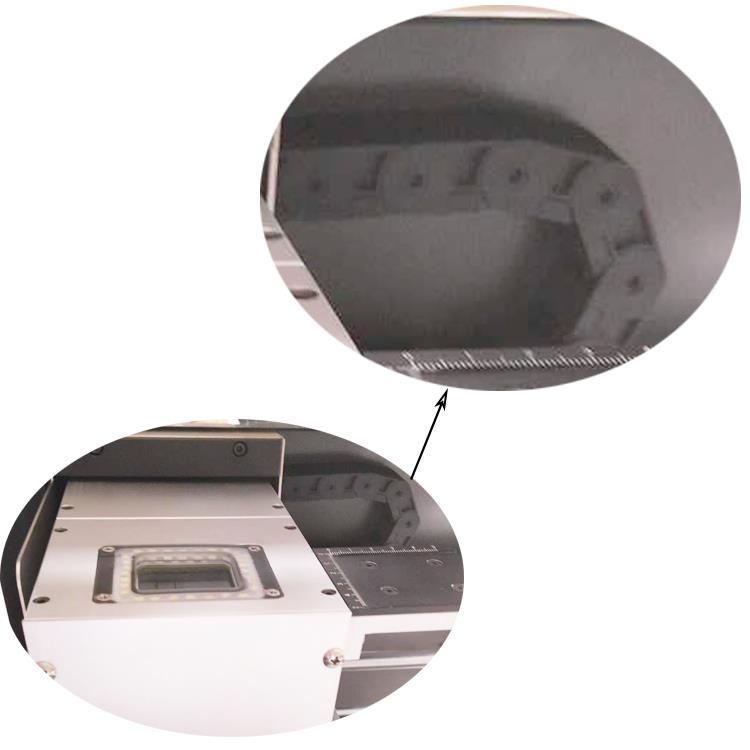

"โซ่ถัง" สำหรับสายเคเบิลเหล่านี้ทำงานด้วยตัวป้อน CCD แบบออปติคัลและชิป ปลอดภัยและทนทาน

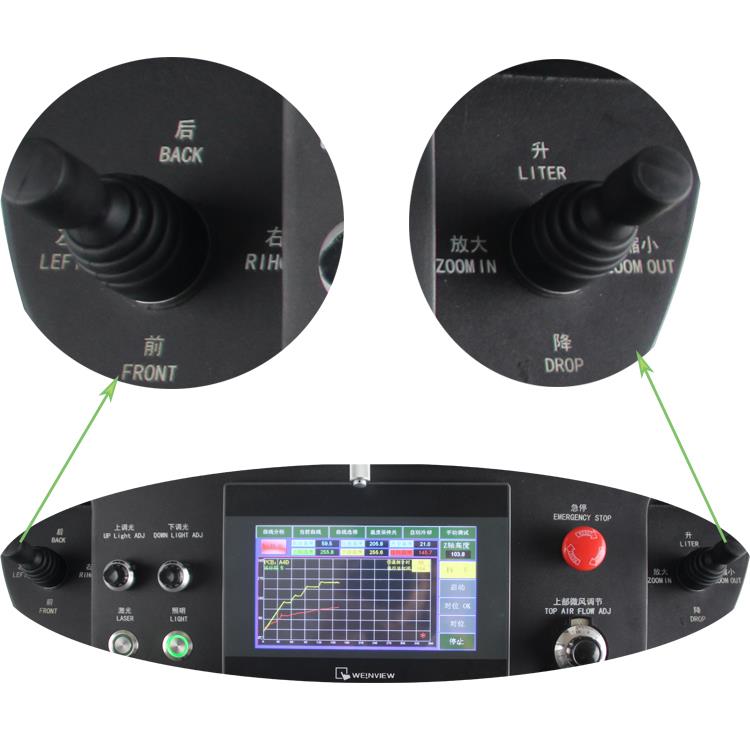

จอยสติ๊ก 2 อัน เมื่อเป็นแบบแมนนวล จอยสติ๊กหนึ่งอันสำหรับออปติคัล CCD และตัวป้อนชิปที่จะเลื่อนไปทางซ้าย/ขวาหรือถอยหลัง/ด้านหน้า
อันหนึ่งสำหรับหัวด้านบนที่จะวิ่งขึ้นหรือลง และภาพบนหน้าจอมอนิเตอร์จะซูมเข้าหรือออก

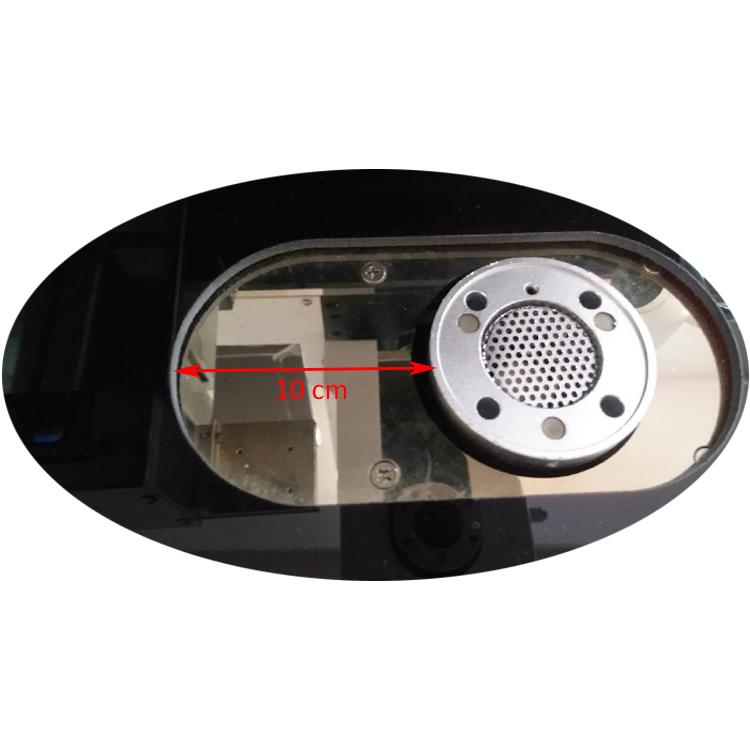

พื้นที่อุ่นอินฟราเรดสำหรับรูปร่างหรือชิปที่แตกต่างกันซึ่งอยู่ในตำแหน่งต่างๆ กัน และพื้นที่ IR ประกอบด้วยคาร์บอน
หลอดความร้อนไฟเบอร์ (แสงสีเข้มดูดซึมได้ง่ายโดย PCB และทนทาน) และแผ่นป้องกันกระจกป้องกันอุณหภูมิสูง
(ป้องกันไม่ให้ชิ้นส่วนขนาดเล็กหรือฝุ่นหล่นเข้าไปด้านใน)

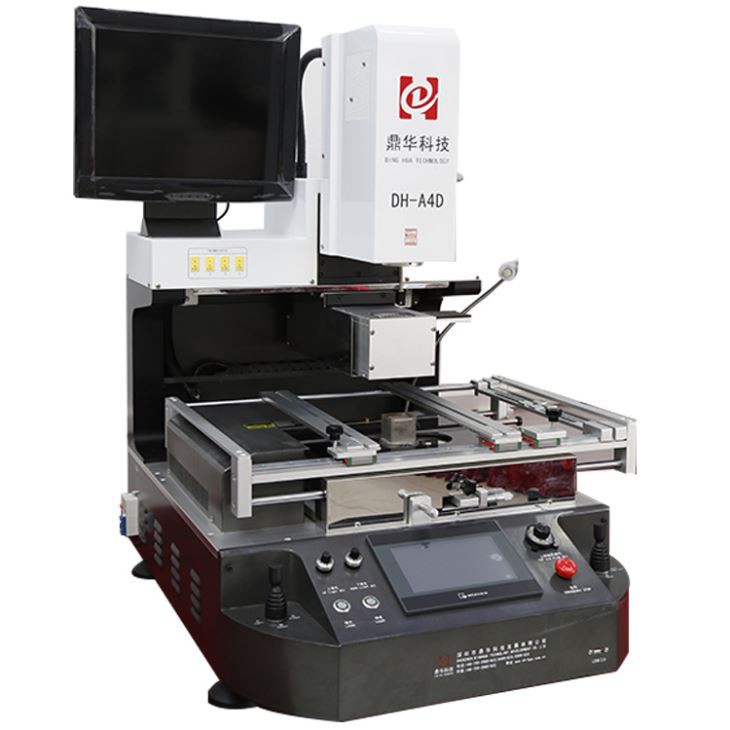

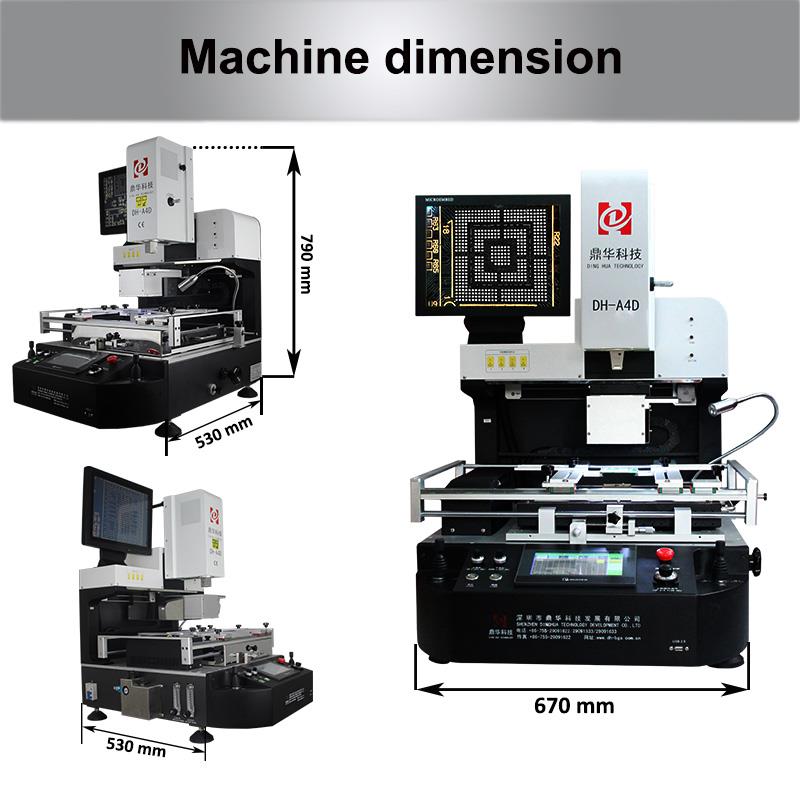

สถานีปรับปรุง BGA DH-A4D, L*W*H=670*530*790 มม. น้ำหนักสุทธิ: 95 กก. บรรจุในกล่องไม้อัดที่มีโฟมด้านในสำหรับ
ป้องกันเครื่อง ขนาดและน้ำหนักที่เหมาะสมช่วยให้โต๊ะทำงานส่วนใหญ่สะดวก ไม่ว่าจะอยู่ในร้านซ่อม
หรือเวิร์กช็อป
การจัดส่ง การบรรจุ และหลังการขายของสถานีปรับปรุง BGA แบบออปติคอลอัตโนมัติ
เครื่องจักรเช่น DH-A4D นี้จะถูกสั่นสะเทือนอย่างน้อย 24 ชั่วโมงก่อนส่งมอบ ไม่ว่าจะในอดีตหรือปัจจุบัน
เราเป็นคนเดียวที่ทำการสั่นสะเทือนสำหรับสถานีปรับปรุง BGA หลังจากนั้นปล่อยให้มันทำงานอย่างต่อเนื่องอย่างน้อย 24 ชั่วโมง
เพื่อให้แน่ใจว่าเครื่องจักรจะทำงานได้อย่างมีประสิทธิภาพ

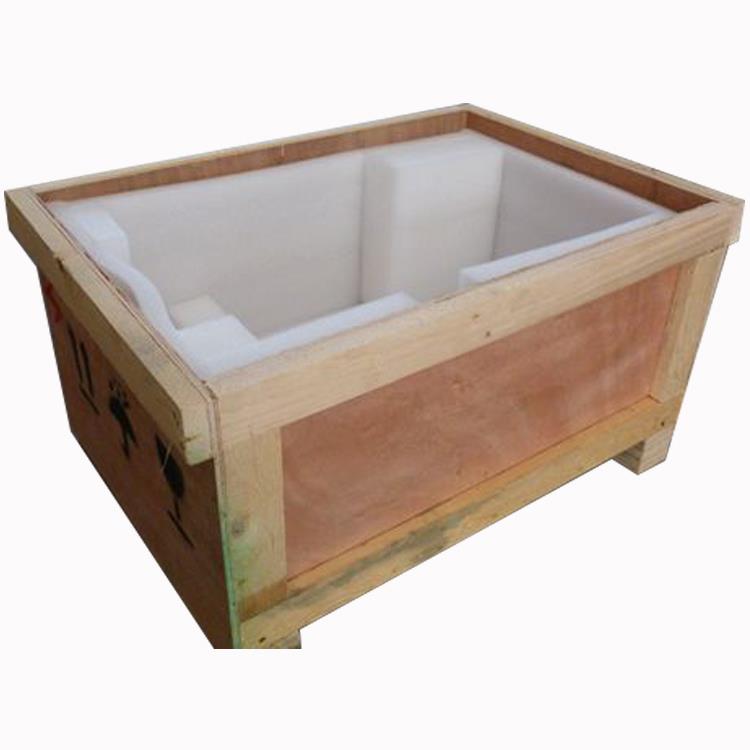

บรรจุในกล่องไม้อัด (รมยา) ไม่ว่าจะจัดส่งไปที่ใดก็ไม่มีข้อจำกัดสำหรับ
นำเข้า. แผ่นไม้หนาและโฟมด้านในสามารถป้องกันเครื่องจักรได้ดี และระบุรูปแบบที่แสดงถึงการเตือนไม่ให้คว่ำ หงายขึ้น และเปราะบาง เป็นต้น เพื่อให้เครื่องจักรได้รับการปกป้องที่ดียิ่งขึ้นในการจัดส่ง
ลูกค้าคนสำคัญที่ใช้เครื่องของเรา
ลูกค้าเหล่านี้ดังกล่าวข้างต้นได้ใช้สถานีปรับปรุง BGA ของเรา ไม่เพียงแต่ในประเทศจีนเท่านั้น แต่ยังรวมถึงในต่างประเทศ หากคุณถูกปิด คุณอาจลองทำสัญญากับพวกเขาและไปดูรายละเอียดเพิ่มเติม โปรดติดต่อเรา
คำถามที่พบบ่อยของสถานีปรับปรุง BGA อัตโนมัติ
1. ถาม: จะสร้างส่วนประกอบรอบๆ ชิปที่จะบัดกรีหรือแยกบัดกรีได้อย่างไร
ตอบ: จำเป็นต้องใช้หัวฉีดแบบกำหนดเอง หากไม่มีหัวฉีดที่เหมาะสม วัสดุทนความร้อน เช่นเทปคาร์ปตัน.
2. Q:หากเป็นครั้งแรกที่ฉันพยายามที่จะทำใหม่บอร์ด, ฉันควรทำอย่างไร?
ตอบ: เราขอแนะนำให้คุณลองทำเศษกระดานใหม่ในตอนแรก
3. ถาม: ฉันสามารถใช้มันเพื่อซ่อมแซม Iphone, Macbook และ PCBA อื่นๆ ได้หรือไม่
ตอบ: แน่นอน ตราบใดที่ PCB มีขนาดน้อยกว่า 410*450 มม. เครื่องนี้ก็สามารถนำกลับมาทำใหม่ได้
4. ถาม: ฉันสามารถเพิ่มกล้องที่ด้านข้างเพื่อดูลูกประสานที่ละลายได้หรือไม่?
ตอบ: ได้ หากจำเป็น สามารถติดตั้งกล้องหนึ่งตัวสำหรับสิ่งนั้น ภาพจะแสดงบนหน้าจอมอนิเตอร์นั้น
ความรู้ความชำนาญเกี่ยวกับสถานีปรับปรุง BGA แบบออปติคัลของ Automatci:
1. การออกแบบของมนุษย์:
ฝังตัวอยู่กับ Industrial PC พร้อม Stepper motor drive และโมดูลอุณหภูมิอัจฉริยะ เสถียรและเชื่อถือได้
อินเทอร์เฟซ Windows IOS ในภาษาอังกฤษและภาษาจีนพร้อมอินเทอร์เฟซ USB ใช้งานง่าย
ใช้สองโซนความร้อน ทั้งฮีตเตอร์บนและฮีตเตอร์ล่างเป็นลมร้อน
ระบบคำแนะนำเสียง 5 วินาที-10วินาทีก่อนสิ้นสุดการทำความร้อน
2. การควบคุมอุณหภูมิที่ถูกต้อง:
อุณหภูมิความร้อนที่แยกจากกัน 2 ตัวพร้อมการปรับการตั้งค่า PID ด้วยตนเองและ PLC ความแม่นยำของอุณหภูมิจะอยู่ที่ประมาณ 2 องศา
สามารถตั้งค่าความร้อนได้ 8 ส่วนและการจัดเก็บโปรไฟล์อุณหภูมิกลุ่มขนาดใหญ่
การตั้งค่าเส้นโค้งความร้อน BGA สะดวกและค้นหาดัชนี
3.การจัดแนวภาพที่สะดวก:
การปรับแนวแสงพร้อมระบบเลนส์สี CCD พร้อมการวางตำแหน่งด้วยเลเซอร์
การแยกสี 2 การขยายการปรับไมโคร
โฟกัสอัตโนมัติ การแก้ไขอัตโนมัติ ความแตกต่างของสีอัตโนมัติ
ระบบปรับระดับแสง.
กล้องญี่ปุ่น เลื่อนหน้าหลังได้
ปั๊มสุญญากาศในตัว รับชิป BGA โดยอัตโนมัติ
ควบคุมด้วยจอยสติ๊ก ซูมเข้าและซูมออก ขึ้นและลง
4. ส่วนประกอบความแม่นยำ:
การปรับแต่งอย่างละเอียดของชิป BGA ที่แม่นยำ
การปรับละเอียดไมโครมิเตอร์ X, Y, Z ความแม่นยำของตำแหน่งจะอยู่ที่ประมาณ 0.01 มม.
V-groove clamp พร้อมตัวยึดสากลเหมาะสำหรับ PCB ทุกชนิด
ระบบทำความร้อนและหัวติด ออกแบบ 2 in 1 ตำแหน่งแม่นยำ
5.การออกแบบความปลอดภัยที่สมบูรณ์แบบ:
ด้วยการป้องกันความล้มเหลวของพัดลม ฟังก์ชันการป้องกันความล้มเหลวของเทอร์โมคัปเปิล
การป้องกันความร้อนสูงเกินไป, ฟังก์ชั่นหยุดฉุกเฉิน
แอปพลิเคชัน:
เหมาะสำหรับ BGA ทุกชนิด (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, แพ็คเกจ POP)
ตะกั่วและปราศจากสารตะกั่ว
