กล้องหน้าจอสัมผัส BGA Rework Station

                                                        กล้องหน้าจอสัมผัส BGA Rework Station

ดูตัวอย่างด่วน:

ราคาโปรโมชั่น!เครื่องซ่อมแซม BGA DH-A1L ที่มาพร้อมกับหน้าจอสัมผัส HD มีสินค้าในสต็อกแล้ว

คุณสมบัติสถานีปรับปรุง BGA DH-A1L:

1. อัตราความสำเร็จสูงในการซ่อมแซมชิป
2. ควบคุมอุณหภูมิได้อย่างแม่นยำ
3. ไม่มีการบัดกรีปลอมหรือข้อต่อบัดกรีที่ไม่ดี
4. พื้นที่ทำความร้อนอิสระสามพื้นที่
5. การออกแบบที่ใช้งานง่าย
6. ระบบแจ้งเตือนด้วยเสียง
7. พัดลม cross-flow อันทรงพลัง
8. ระบบระบายความร้อนที่มีประสิทธิภาพ

เรามุ่งมั่นที่จะปรับปรุง BGA และเครื่องจักรอัตโนมัติ ครอบคลุมตลาดส่วนใหญ่ในอินเดีย ยุโรป และอเมริกา เราหวังเป็นอย่างยิ่งว่าจะได้เป็นพันธมิตรระยะยาวของคุณในประเทศจีน

1. ข้อกำหนด

1	พลัง	4900W
2	เครื่องทำความร้อนยอดนิยม	เครื่องทำลมร้อน 800W
3	เครื่องทำความร้อนด้านล่าง	อากาศร้อน 1200W, อินฟราเรด 2800W
4	เครื่องทำความร้อนเหล็ก	90w
5	แหล่งจ่ายไฟ	AC220V±10%50/60Hz
6	มิติ	640*730*580มม
7	การวางตำแหน่ง	V-groove, PCB รองรับสามารถปรับได้ทุกทิศทางด้วยภายนอก อุปกรณ์ติดตั้งสากล
8	การควบคุมอุณหภูมิ	เทอร์โมคัปเปิลชนิด K, การควบคุมแบบวงปิด, การทำความร้อนแบบอิสระ
9	ความแม่นยำของอุณหภูมิ	±2 องศา
10	ขนาดพีซีบี	สูงสุด500*400 มม. ต่ำสุด 22*22 มม
11	บีจีเอชิป	2*2-80*80 มม
12	ระยะห่างชิปขั้นต่ำ	0.15 มม
13	เซ็นเซอร์อุณหภูมิภายนอก	1 (ไม่จำเป็น)
14	น้ำหนักสุทธิ	45กก

2. คุณสมบัติหลักของสถานีปรับปรุง BGA DH-A1L

วิทยาศาสตร์และสมาร์ท

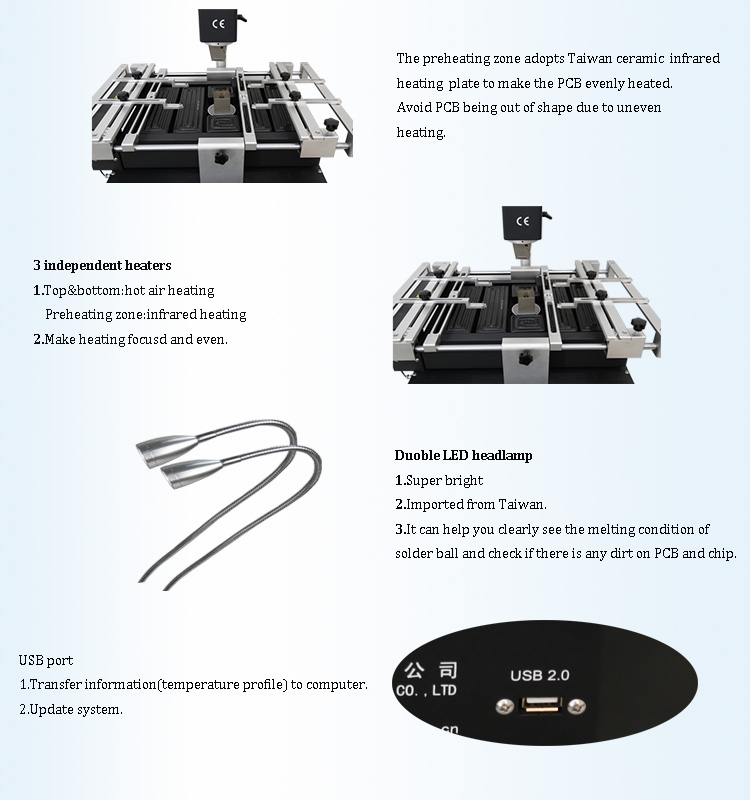

1. สถานีมีพื้นที่ให้ความร้อนแยกกัน 3 ส่วน ได้แก่ เครื่องทำความร้อนด้วยลมร้อน และพื้นที่อุ่น IR ซึ่งให้ความร้อนคงที่และรวดเร็วพร้อมทั้งป้องกันการเสียรูปของ PCBA
2. ปริมาตรอากาศของเครื่องทำความร้อนด้านบน ความสูงของเครื่องทำความร้อนด้านล่าง และพื้นที่อุ่น IR สามารถปรับเปลี่ยนได้เพื่อให้เหมาะกับการซ่อมแซม BGA ประเภทต่างๆ
3. ติดตั้งหัวฉีด BGA โลหะผสมไทเทเนียมขนาดต่างๆ ซึ่งสามารถหมุนได้ 360 องศาเพื่อให้ง่ายต่อการวางและเปลี่ยน
4. ช่วยให้สามารถตั้งค่าอุณหภูมิที่เพิ่มขึ้นได้ 6 ส่วนและอุณหภูมิคงที่ 6 ส่วน และสามารถจัดเก็บโปรไฟล์อุณหภูมิได้หลายโปรไฟล์เพื่อใช้ได้ตลอดเวลา

3. ทำไมคุณจึงควรเลือกสถานีปรับปรุง BGA DH-A1L

4. ความรู้ที่เกี่ยวข้อง:

ควรทำการเตรียมพื้นที่ยึดพื้นผิวก่อนติดตั้งหรือเปลี่ยนส่วนประกอบยึดพื้นผิวใหม่ การหลีกเลี่ยงความเสียหายจากความร้อนและ/หรือทางกลต่อพื้นดินและพื้นผิวถือเป็นสิ่งสำคัญ สองขั้นตอนหลัก ได้แก่:

• ถอดบัดกรีเก่าออก

ซึ่งสามารถทำได้โดยใช้หัวแร้งและวัสดุบัดกรีแบบถัก หรือด้วยเทคนิค Flo Desoldering แบบสุญญากาศอย่างต่อเนื่องซึ่งใช้เครื่องสกัดโลหะบัดกรีและปลาย Flo-D-Sodr พิเศษ วิธีนี้ช่วยให้การ reflow และการกำจัดสูญญากาศของโลหะบัดกรีเก่าเกิดขึ้นอย่างต่อเนื่อง

• ดินแดนที่สะอาด

ฟลักซ์เก่าที่ตกค้างหลังจากถอดบัดกรีเก่าออกจะต้องทำความสะอาดในขั้นตอนนี้ก่อนเติมบัดกรีใหม่

• เพิ่มบัดกรีใหม่

ขั้นตอนนี้เป็นส่วนหนึ่งของกระบวนการติดตั้งส่วนประกอบและสามารถทำได้โดยการบรรจุล่วงหน้า (การเตรียมดีบุก) ดินแดน (โดยการบัดกรีลวดบัดกรีด้วยหัวแร้งหรือวิธีการทำความร้อนแบบอื่น) หรือโดยการทาครีมบัดกรี (ครีม) ด้วย เครื่องจ่ายก่อน (หรือหลัง) ส่วนประกอบจะถูกวางบนแบบพื้นดิน

ปริมาณการบัดกรีที่ใช้มีความสำคัญอย่างยิ่งในการบรรลุข้อต่อที่ยอมรับได้ ตัวอย่างเช่น ข้อต่อบัดกรี J-lead ที่ยอมรับได้นั้นต้องการการบัดกรีมากกว่าข้อต่อบัดกรีตะกั่วปีกนกที่ยอมรับได้

ส่วนประกอบยึดพื้นผิว:

• ชุดประกอบความร้อนล่วงหน้า/เสริม และ/หรือส่วนประกอบ (หากจำเป็น)
• ใช้ความร้อนอย่างสม่ำเสมอและรวดเร็วในลักษณะที่ควบคุมได้เพื่อให้ได้การรีโฟลว์ (การหลอม) ของข้อต่อบัดกรีทั้งหมดพร้อมกันโดยสมบูรณ์
• หลีกเลี่ยงความเสียหายจากความร้อนและ/หรือทางกลต่อส่วนประกอบ บอร์ด ส่วนประกอบที่อยู่ติดกัน และข้อต่อ
• นำส่วนประกอบออกจากบอร์ดทันทีก่อนที่ข้อต่อบัดกรีจะแข็งตัวอีกครั้ง
• เตรียมพื้นที่สำหรับชิ้นส่วนทดแทน

ส่วนประกอบรูทะลุ:

การแยกชิ้นส่วนทีละจุดโดยใช้วิธีสุญญากาศต่อเนื่อง

• ชุดประกอบความร้อนล่วงหน้า/เสริม และ/หรือส่วนประกอบ (หากจำเป็น)
• ให้ความร้อนแก่ข้อต่ออย่างรวดเร็วและควบคุมได้เพื่อให้ได้การบัดกรีซ้ำที่สมบูรณ์
• หลีกเลี่ยงความเสียหายจากความร้อนและ/หรือทางกลต่อส่วนประกอบ บอร์ด ส่วนประกอบที่อยู่ติดกัน และข้อต่อ
• ใช้สุญญากาศระหว่างการเคลื่อนตัวของสายไฟเพื่อทำให้ข้อต่อเย็นลงและปล่อยตะกั่วออก

การแยกชิ้นส่วนโดยใช้วิธี Solder Fountain

• Reflow ข้อต่อทั้งหมดในน้ำพุประสาน
• ถอดส่วนประกอบเก่าออกและเปลี่ยนด้วยส่วนประกอบใหม่ทันที หรือล้างรูทะลุเพื่อเปลี่ยนส่วนประกอบในภายหลัง

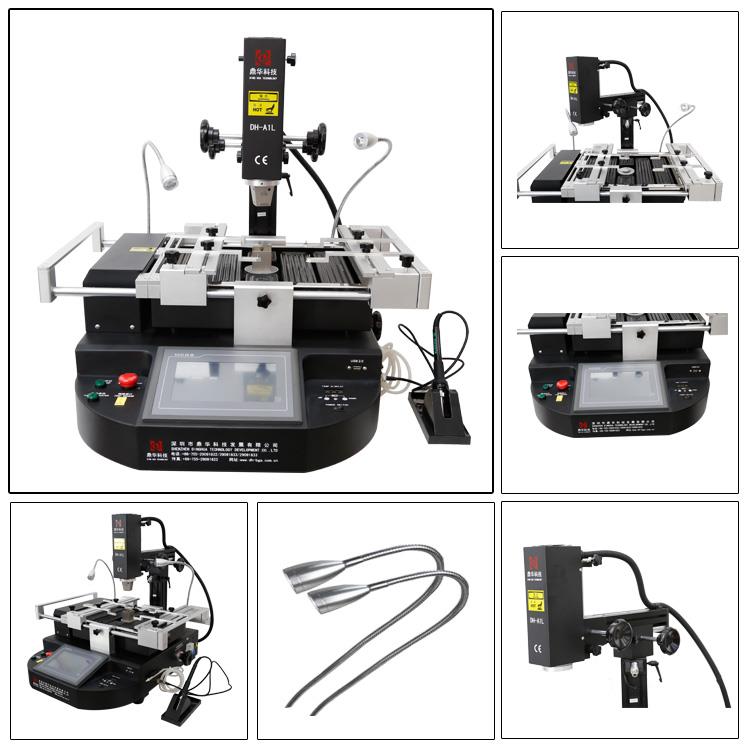

5. ภาพรายละเอียดของ DH-A1L BGA REWORK STATION

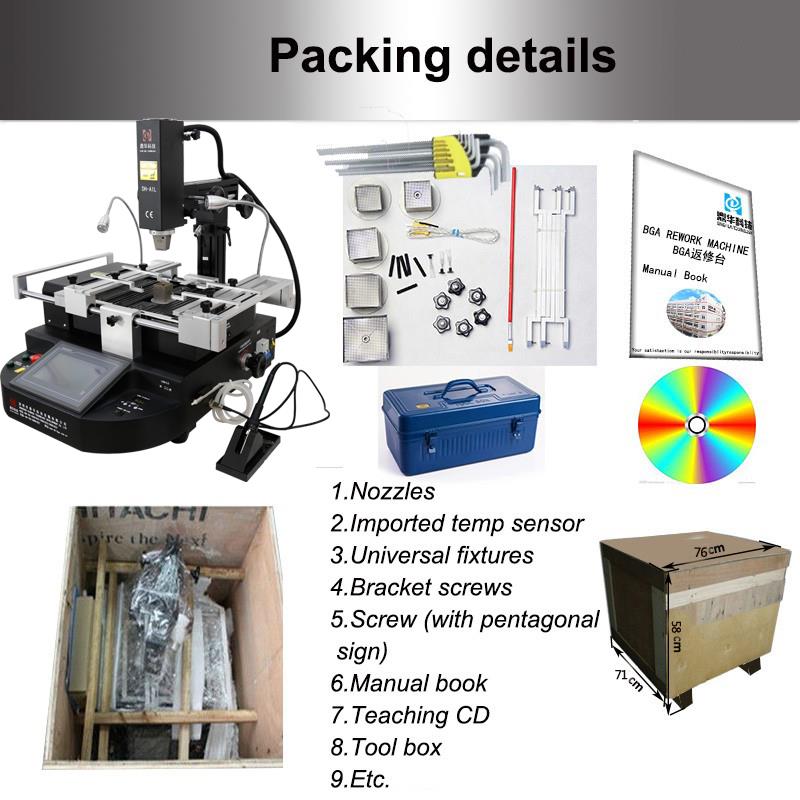

6. รายละเอียดการบรรจุและการจัดส่งของ DH-A1L BGA REWORK STATION



รายละเอียดการจัดส่งของ DH-A1L BGA REWORK STATION

การส่งสินค้า:

1.การจัดส่งจะดำเนินการภายใน 5 วันทำการหลังจากได้รับการชำระเงิน

2. จัดส่งที่รวดเร็วโดย DHL, FedEX, TNT, UPS และวิธีการอื่น ๆ รวมถึงทางทะเลหรือทางอากาศ

7. คำถามที่พบบ่อย

ถาม: จะแยกแยะระหว่างชิปที่มีสารตะกั่วและไร้สารตะกั่วได้อย่างไร

ตอบ: แยกความแตกต่างจากพื้นผิวของการพิมพ์ชิป เช่น Intel series south bridge, FW82801DBM NH82801DBM,

แบบแรกมีสารตะกั่ว และแบบหลังไม่มีสารตะกั่ว โดยที่ FW และ NH มีความแตกต่าง

2.ฉลาก RoHS บนอุปกรณ์หรือบน PCB เป็นผลิตภัณฑ์ที่ได้รับการรับรองไร้สารตะกั่ว

3. ขอบเขต RoHS: สำหรับผลิตภัณฑ์ใหม่ที่เปิดตัวหลังวันที่ 1 กรกฎาคม 2549 โดยพื้นฐานแล้ว เมนบอร์ดและโน้ตบุ๊กที่ผลิตหลังจาก

ปี 2007 ปลอดสารตะกั่วทั้งหมด
