สถานีแซกซ่อม BGA IR Optical

1. พร้อมพื้นที่อุ่นขนาดใหญ่ IR
2. การไหลของอากาศร้อนที่ปรับได้สำหรับชิปต่างๆ3. บันทึกอุณหภูมิที่บันทึกไว้4. อุณหภูมิเรียลไทม์ที่แสดงบนหน้าจอสัมผัส .

ส่งคำถาม

คำอธิบาย

1. แนะนำผลิตภัณฑ์

โรงไฟฟ้าที่มีความยืดหยุ่นสำหรับงานที่ท้าทาย

เครื่องทำความร้อนอากาศร้อนที่ทรงพลังในตัวส่งสัญญาณด้านบน: 1,200 W
เครื่องทำความร้อนอากาศร้อนที่ทรงพลังในตัวปล่อยล่าง: 1,200 W
การอุ่นอินฟราเรดที่แข็งแกร่งใน emitter ด้านล่าง: 2,700 W
สี่ช่องทางเทอร์โมคัปเปิลสำหรับการวัดอุณหภูมิที่แม่นยำ
เทคโนโลยีการทำความร้อน IR แบบไดนามิกสำหรับ PCB ขนาดใหญ่ (370 × 450 มม.)
ความแม่นยำสูง (+/- 0.025 มม.) เลือกอัตโนมัติและวางด้วยกล้องซูมมอเตอร์
การใช้งานที่ใช้งานง่ายผ่านหน้าจอสัมผัส 7 "ด้วยความละเอียด 800 × 480
พอร์ต USB 2.0 ในตัว
กล้องกระบวนการ reflow reflow แบบใช้มอเตอร์สำหรับการตรวจสอบกระบวนการ
ระบบป้อนชิปอัตโนมัติขั้นสูง

2. ข้อมูลจำเพาะผลิตภัณฑ์

ขนาด (w x d x h) ใน mm	660 × 620 × 850
น้ำหนักเป็นกิโลกรัม	70
การออกแบบป้องกันการต้าน (Y/N)	Y
คะแนนพลังงานใน W	5300
แรงดันไฟฟ้าเล็กน้อยใน V ac	220
เครื่องทำความร้อนบน	อากาศร้อน 1200W
เครื่องทำความร้อนลดลง	อากาศร้อน 1200W
พื้นที่อุ่น	อินฟราเรด 2700W ขนาด 250 x330 มม.
ขนาด PCB ใน MM	จาก 20 x 20 ถึง 370 x 410 (+x)
ขนาดส่วนประกอบเป็นมม.	จาก 1 x 1 ถึง 80 x 80
การดำเนินการ	7- นิ้วหน้าจอสัมผัสในตัว . 800*480 ความละเอียด
สัญลักษณ์ทดสอบ	สงครามกลางเมือง

3. แอปพลิเคชันผลิตภัณฑ์

Dinghua DH-A2E เป็นสถานีทำงานใหม่ขั้นสูงที่ออกแบบมาสำหรับการประกอบและการทำงานใหม่ของส่วนประกอบ SMD ทุกประเภท .}

ระบบนี้เป็นผู้ขายที่ดีที่สุดสำหรับการทำงานใหม่ของอุปกรณ์มือถือมืออาชีพในสภาพแวดล้อมที่มีความหนาแน่นสูง . กระบวนการระดับสูงของกระบวนการช่วยให้ขั้นตอนการทำงานใหม่ทั้งหมดเสร็จสิ้นภายในระบบเดียว . DH-A2E เหมาะสำหรับการใช้งานใน R&D การพัฒนากระบวนการ

รองรับแอปพลิเคชันตั้งแต่ 01005 ส่วนประกอบไปจนถึง BGA ขนาดใหญ่บน PCB ขนาดเล็กถึงขนาดกลางเพื่อให้มั่นใจว่าผลการบัดกรีที่ทำซ้ำได้สูง .}

ไฮไลท์

การจัดการความร้อนชั้นนำของอุตสาหกรรม
เครื่องทำความร้อนบอร์ดที่มีประสิทธิภาพสูง
การควบคุมแรงแบบวงปิด
การสอบเทียบเครื่องทำความร้อนด้านบนอัตโนมัติ

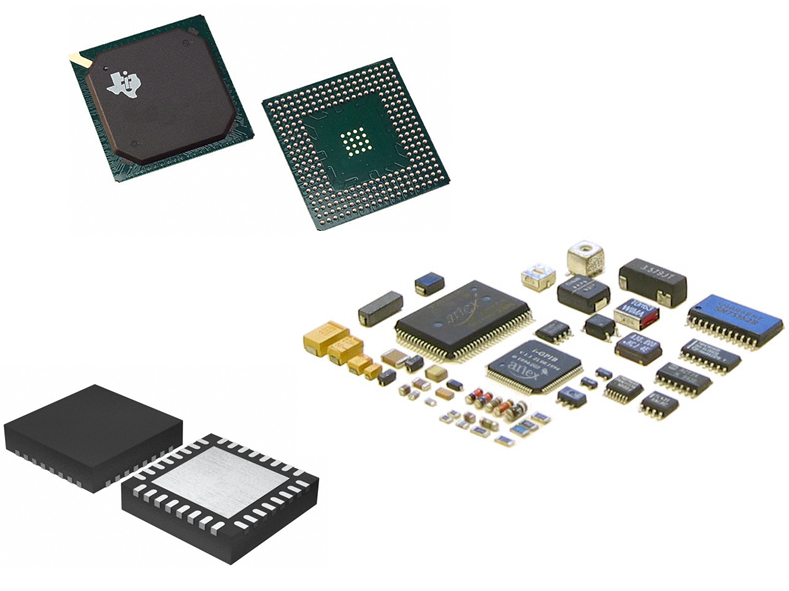

Application photo.png

4. รายละเอียดผลิตภัณฑ์

product-1-1

5. คุณสมบัติของผลิตภัณฑ์

product-1-1

6. บริการของเรา

Dinghua เป็นผู้นำระดับโลกที่ได้รับการยอมรับในการพัฒนาโซลูชั่นสำหรับการประกอบและซ่อมแซมระบบอิเล็กทรอนิกส์ขั้นสูง .

วันนี้ Dinghua ยังคงนำเสนอผลิตภัณฑ์นวัตกรรมโซลูชั่นและการฝึกอบรมสำหรับการทำใหม่และซ่อมแซมชุดประกอบวงจรพิมพ์ .

ความสามารถที่เป็นเอกลักษณ์ของเราและวิสัยทัศน์ที่คิดล่วงหน้าได้ส่งมอบโซลูชั่นสากลสำหรับทั้งการประกอบทั้งผ่านรูและพื้นผิวและความท้าทายในการทำซ้ำในอิเล็กทรอนิกส์ระดับไฮเอนด์ .

ความมุ่งมั่นที่แข็งแกร่งและประวัติที่พิสูจน์แล้วของเราส่งผลให้มีการแก้ปัญหาการชุมนุมและการซ่อมแซมที่ครอบคลุมเพื่อตอบสนองความต้องการของคุณไม่ว่าคุณจะทำงานตามมาตรฐาน ISO 9000 ข้อกำหนดทางอุตสาหกรรมข้อกำหนดทางทหารหรือแนวทางภายในของคุณเอง .

Dinghua - ความเป็นผู้นำในอุตสาหกรรมกว่า 10 ปีส่งมอบระบบและโซลูชั่นสำหรับการบัดกรีการทำใหม่และการซ่อมแซมอิเล็กทรอนิกส์ .}

7. คำถามที่พบบ่อย

อุปกรณ์และอุปกรณ์อิเล็กทรอนิกส์มีขนาดเล็กลงและผอมลงทุกวันด้วยความก้าวหน้าทางเทคโนโลยีอย่างต่อเนื่องในอุตสาหกรรมอิเล็กทรอนิกส์ . บริษัท อิเล็กทรอนิกส์ชั้นนำของโลกกำลังแข่งขันกันเพื่อผลิตอุปกรณ์ที่มีประสิทธิภาพและมีประสิทธิภาพมากที่สุด .}

เทคโนโลยีสำคัญสองประการที่ขับเคลื่อนแนวโน้มนี้คือSMDS (อุปกรณ์ยึดพื้นผิว)และBGAS (อาร์เรย์กริดบอล)-Compact ส่วนประกอบอิเล็กทรอนิกส์ที่ช่วยลดขนาดของอุปกรณ์ .

การทำความเข้าใจ BGA: อาร์เรย์กริดบอลคืออะไรและทำไมต้องใช้มัน?

BGA, หรืออาร์เรย์กริดบอลเป็นประเภทของบรรจุภัณฑ์ที่ใช้ในเทคโนโลยี Mount Surface (SMT) ซึ่งส่วนประกอบอิเล็กทรอนิกส์จะถูกติดตั้งโดยตรงบนพื้นผิวของแผงวงจรพิมพ์ (PCBs) . ซึ่งแตกต่างจากส่วนประกอบดั้งเดิมที่มีโอกาสในการขาย

ลูกบอลประสานเหล่านี้มักทำจากดีบุก/ตะกั่ว (SN/PB 63/37) หรือโลหะผสม/ตะกั่ว/เงิน (SN/PB/AG) โลหะผสม .

ข้อดีของ BGA มากกว่า SMDS:

PCB ที่ทันสมัยเต็มไปด้วยส่วนประกอบอิเล็กทรอนิกส์ . เมื่อจำนวนส่วนประกอบเพิ่มขึ้นดังนั้นขนาดของแผงวงจร . เพื่อลดขนาด PCB, ส่วนประกอบ SMD และ BGA ที่ใช้งานน้อยลง

ในขณะที่เทคโนโลยีทั้งสองช่วยลดขนาดของบอร์ดส่วนประกอบ BGA มีข้อได้เปรียบที่แตกต่างกันหลายประการ-ตราบใดที่พวกเขาบัดกรีอย่างถูกต้องเพื่อให้แน่ใจว่าการเชื่อมต่อที่เชื่อถือได้ .
