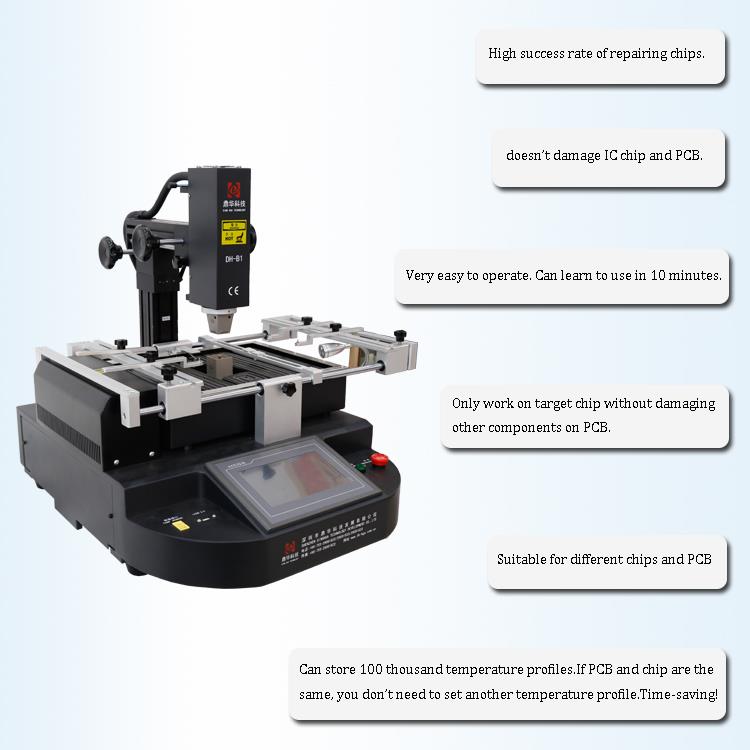

อุ่นเครื่องหน้าจอสัมผัส BGA Rework

อุ่นเครื่องหน้าจอสัมผัส BGA Rework

1. คุณสมบัติผลิตภัณฑ์ของการอุ่นเครื่องหน้าจอสัมผัส BGA Rework

พื้นที่อุณหภูมิด้านบนและด้านล่างจะร้อนแยกกัน พัดลมแบบไหลตามขวางจะเย็นลงอย่างรวดเร็วเพื่อป้องกัน PCB จาก

การเสียรูปเมื่อทำการเชื่อม

2. สำหรับความสามารถในการระบายความร้อนขนาดใหญ่ของ PCB หรือข้อกำหนดการเชื่อมที่อุณหภูมิสูงและไร้สารตะกั่วอื่น ๆ ทั้งหมดสามารถทำได้

จัดการได้อย่างง่ายดาย

3. การตรวจสอบ Pre-Heater ป้องกันไม่ให้ผู้ปฏิบัติงานเริ่มต้นโปรไฟล์เมื่อเครื่องทำความร้อนไม่พร้อม

4. Pre-Heater สามารถปิดหรือเข้า SetBack ได้เมื่อไม่ได้ใช้งานระบบ

Pik สุญญากาศมีตัวปรับ theta เพื่อให้วางตำแหน่งส่วนประกอบได้ง่าย

5. หลังจากถอด BGA และประสานแล้วจะมีฟังก์ชั่นเตือนภัยด้วยเสียง

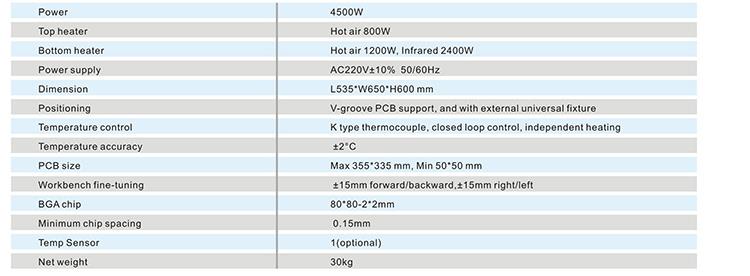

3. ข้อกำหนดของการอุ่นเครื่องหน้าจอสัมผัส BGA Rework

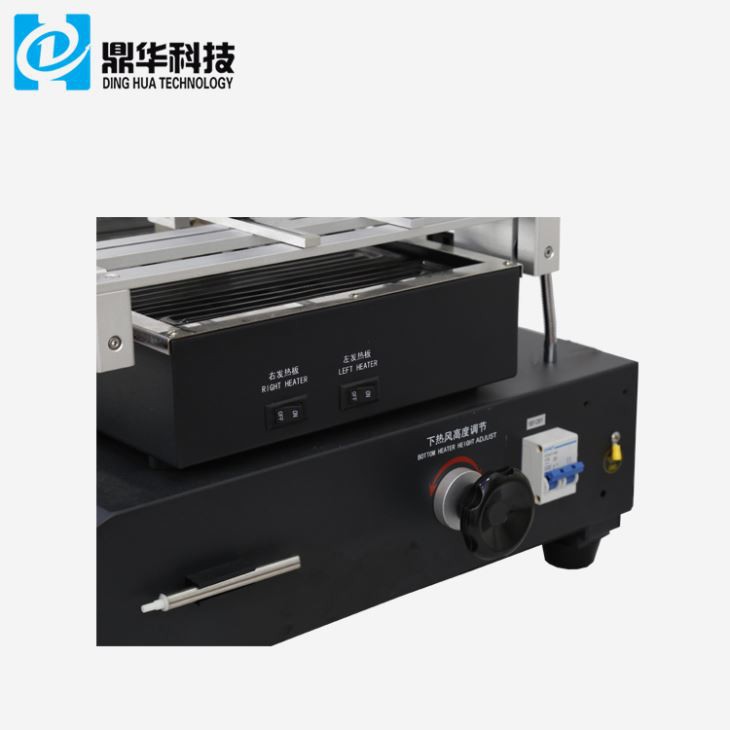

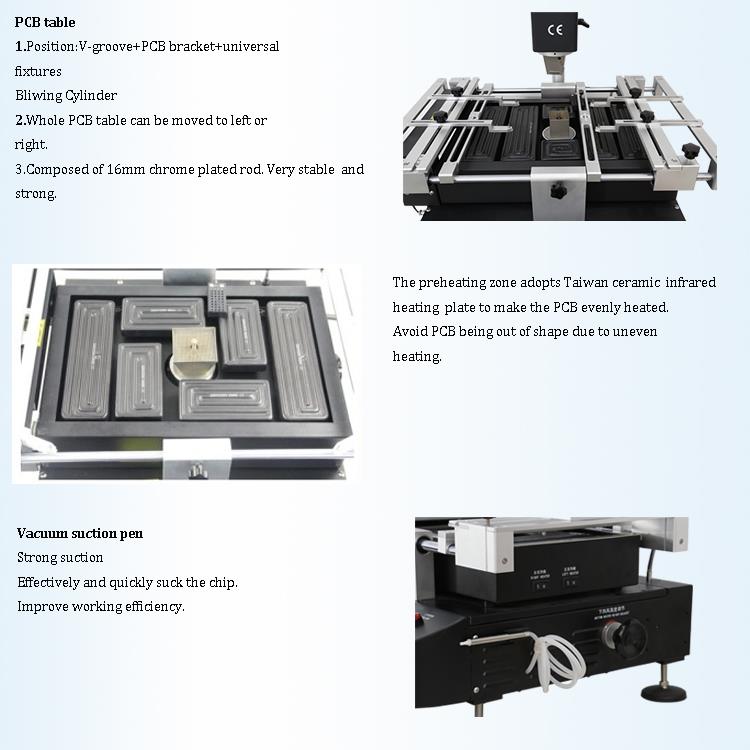

4. รายละเอียดของการอุ่นเครื่องหน้าจอสัมผัส BGA Rework

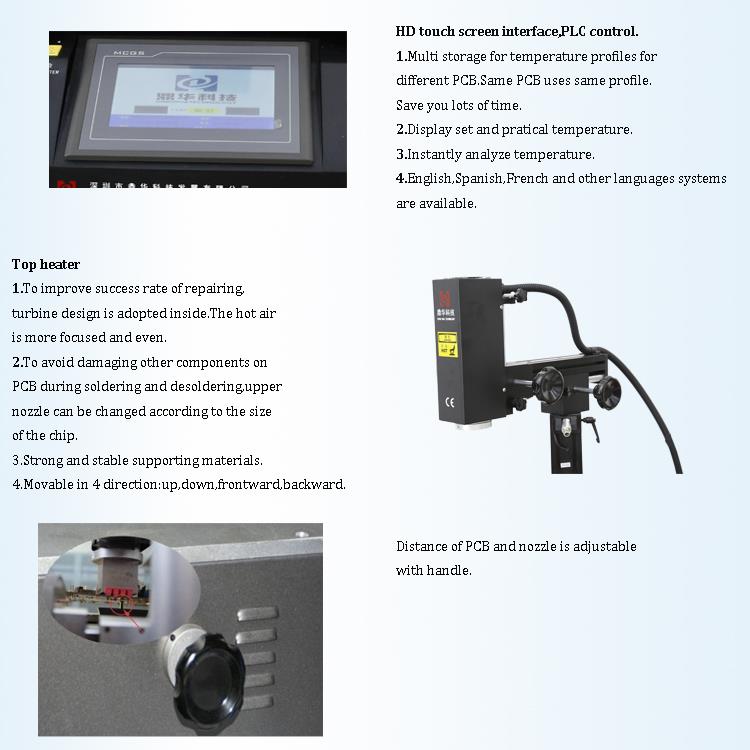

1. อินเทอร์เฟซหน้าจอสัมผัส HD;

2.เครื่องทำความร้อนอิสระ 3 เครื่อง (อากาศร้อนและอินฟราเรด);

3. ปากกาสูญญากาศ;

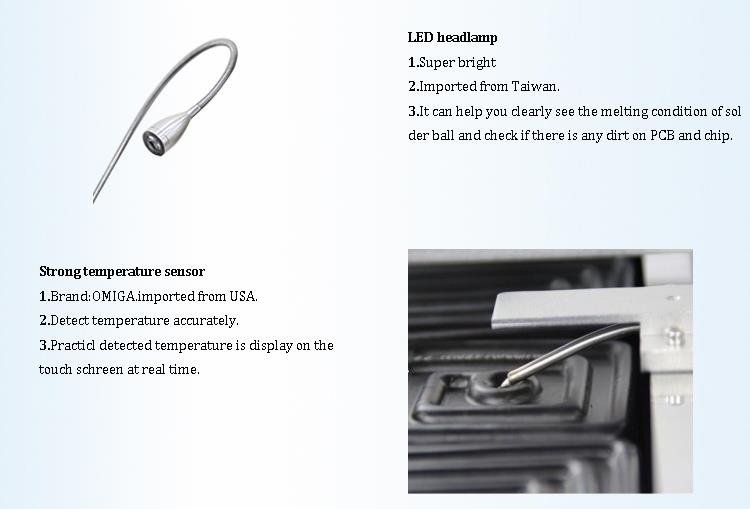

4. ไฟหน้าแบบ LED

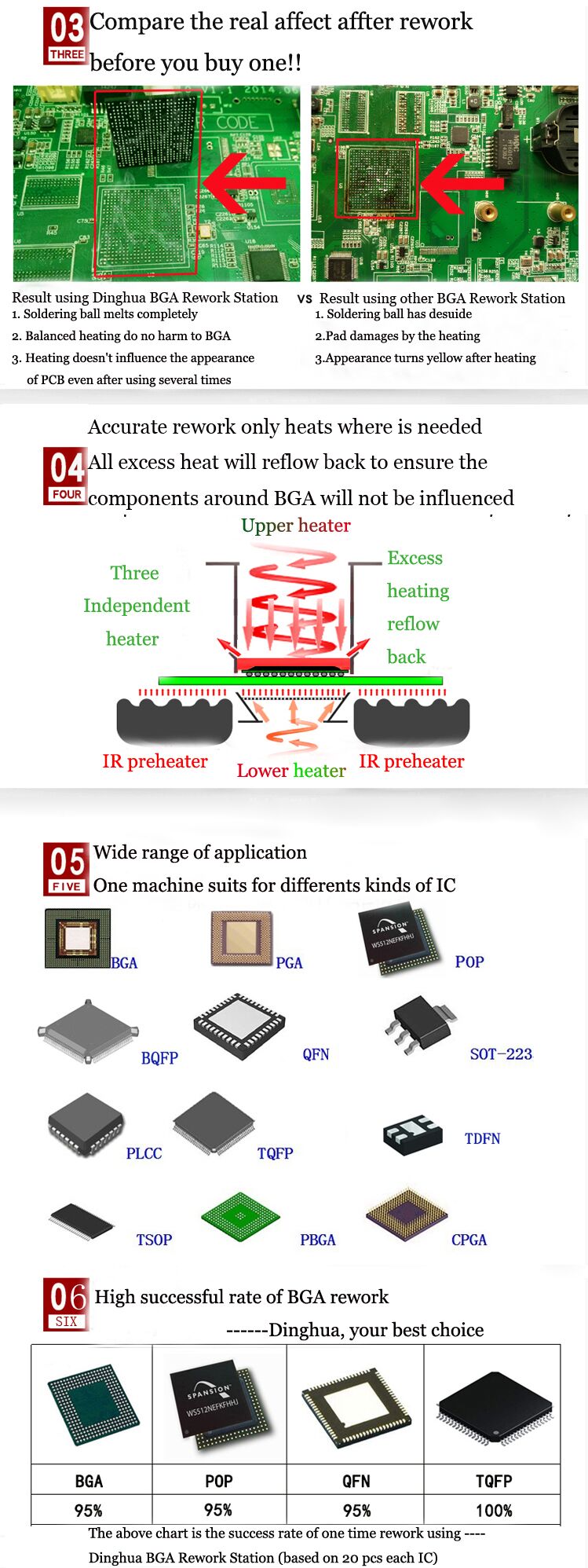

5.ทำไมต้องเลือกเครื่อง Rework BGA หน้าจอสัมผัสอุ่นเครื่องของเรา?

6.ใบรับรองการอุ่นเครื่องหน้าจอสัมผัส BGA Rework

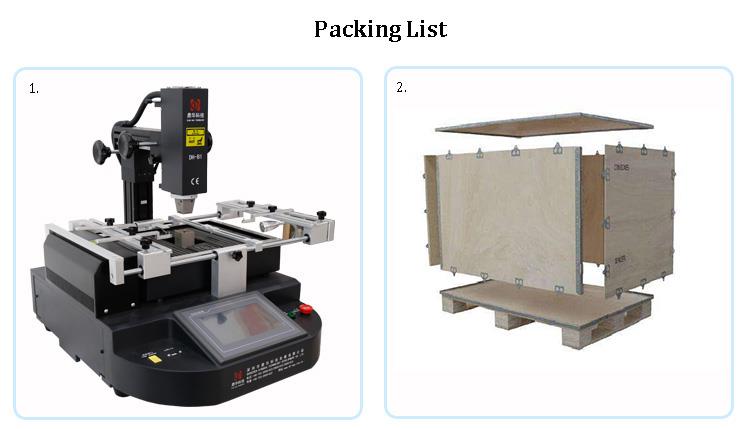

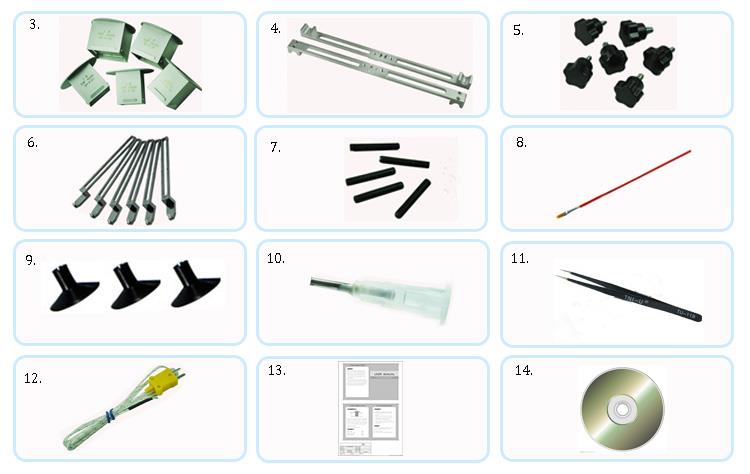

7.การบรรจุและจัดส่งเครื่องอุ่นเครื่อง BGA Rework ของหน้าจอสัมผัส

8. ความรู้ที่เกี่ยวข้อง

กระบวนการผสมสองด้านของ SMT

A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>

cleaning => test =>ทำใหม่

แปะหลังก่อน เหมาะสำหรับส่วนประกอบ SMD มากกว่าส่วนประกอบที่ไม่ต่อเนื่อง

B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>

wave soldering => cleaning => Test =>ทำใหม่ทั้งหลังใส่และหลังฟิตติ้ง เหมาะสำหรับ แยกส่วนประกอบต่างๆ มากขึ้น

มากกว่าส่วนประกอบ SMD

C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>

drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>

 Wave Soldering => Cleaning => Detection =>ทำใหม่พื้นผิว A แบบผสม, การยึดพื้นผิว B ?

D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>PCB's A side ซิลค์สกรีนวางประสาน

=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>ทำใหม่ การผสมด้าน A, การติดตั้งด้าน B

SMD แรก, reflow, หลังการผลิต, การบัดกรีด้วยคลื่น

E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>

flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>

Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>ทำใหม่ A Surface Mount,

B หน้าผสม
