สถานีปรับปรุง Bga กล้องออปติคัล

สถานีปรับปรุง BGA ของกล้องออปติคัล

สถานีรีเวิร์คระดับไฮเอนด์ DH-A4D ใช้สำหรับโทรศัพท์ MacBook รถควบคุม PCB และ PCB อัจฉริยะของ AI เป็นต้น

ด้วยจุดเลเซอร์แนวตั้ง ตัวป้อนชิปอัจฉริยะ CCD ออปติคัลอัตโนมัติเต็มรูปแบบ ฯลฯ ถูกใช้โดยกลุ่มบริษัทและ

บริษัทต่างประเทศในต่างประเทศ เช่น Foxconn, Google, Volvo เป็นต้น

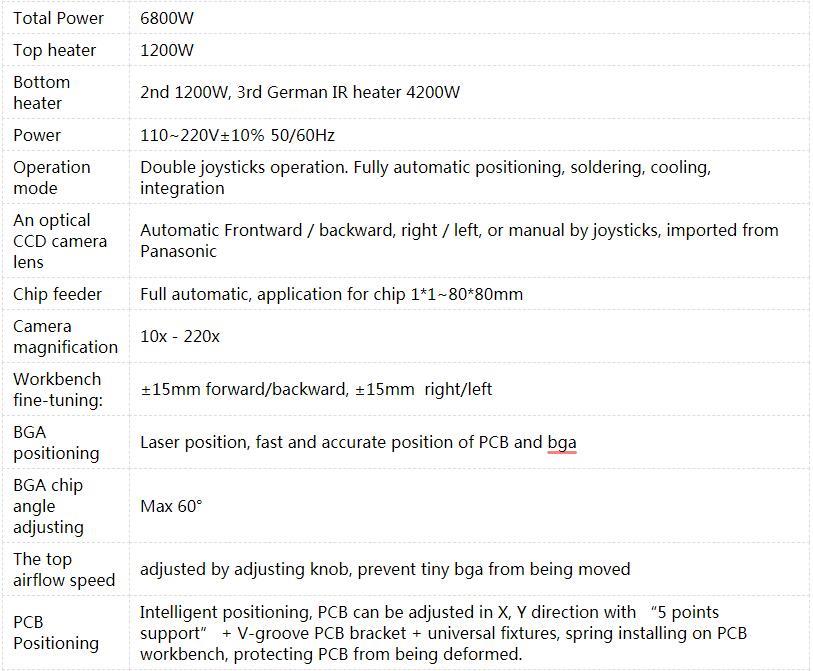

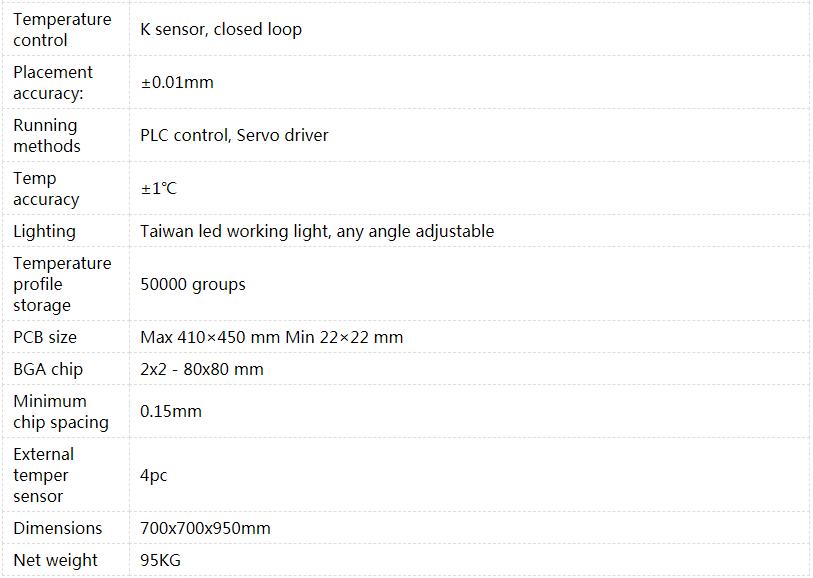

พารามิเตอร์ผลิตภัณฑ์ของสถานีปรับปรุง BGA ของกล้องออปติคัล

คุณสมบัติบางอย่างของสถานีปรับปรุง BGA ของกล้องออปติคัล

หัวทำความร้อนแบบไฮบริด 6800W ที่มีประสิทธิภาพสูง

การทำความร้อนด้านล่าง IR พื้นที่ขนาดใหญ่ใน 3 โซนความร้อน (4200 W)

ปิเปตแบบสุญญากาศในตัวสำหรับการถอดและการวางส่วนประกอบ

ตำแหน่งที่แม่นยำสูงพร้อมเซ็นเซอร์วัดแรงในตัว

ผู้ช่วยภาพที่ได้รับการปรับปรุง

การจัดวางส่วนประกอบโดยใช้คอมพิวเตอร์ช่วย

การควบคุมกระบวนการและเอกสารสามารถบันทึกในเครื่องหรือส่งออกโดย USB 20

เหมาะสำหรับใช้ในโรงงาน ห้องทดลอง ของมหาวิทยาลัย และอื่นๆ

รายละเอียดผลิตภัณฑ์ของสถานีปรับปรุง BGA ของกล้องออปติคัล

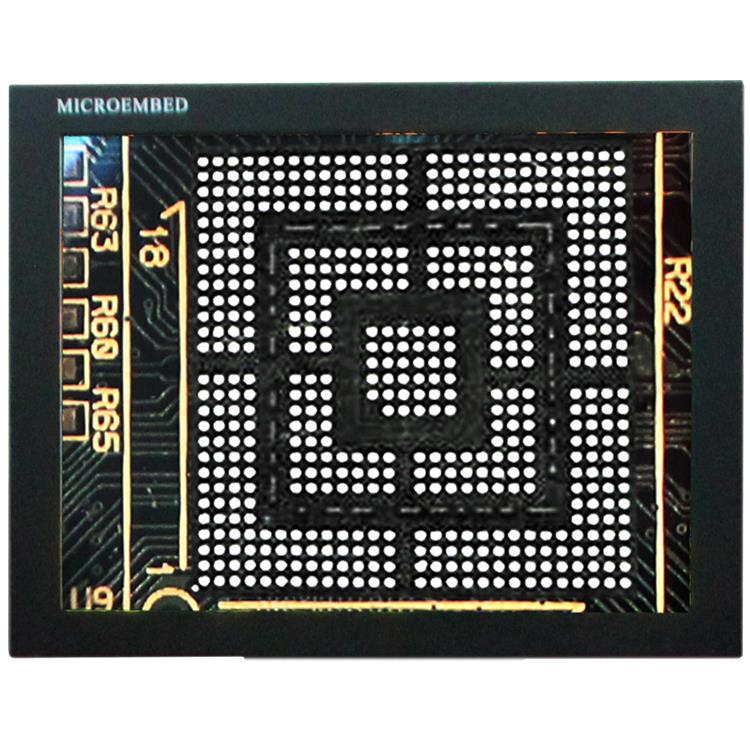

หน้าจอมอนิเตอร์ 15 นิ้ว HD 1080P แม่มดสามารถซูมเข้าหรือออกได้ 10~220x ใช้สำหรับจุดบน PCB และชิปอิมเมจ

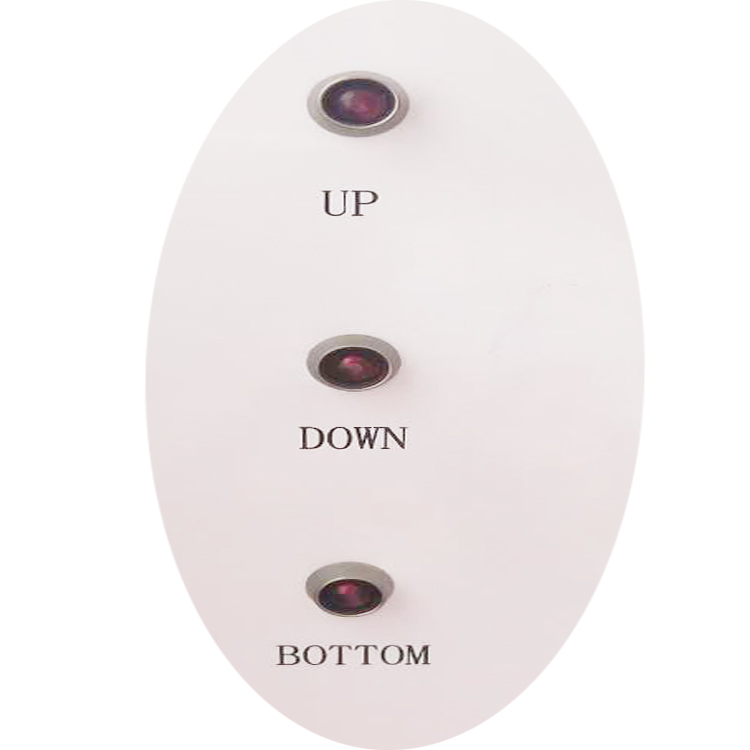

ไฟแสดงสำหรับพื้นที่ทำความร้อนที่แยกจากกัน 3 แห่ง เมื่อกำลังร้อนขึ้น ไฟจะกะพริบอย่างต่อเนื่องจนกระทั่ง

อุณหภูมิถึงที่ตั้งไว้

ตัวป้อนชิปอัจฉริยะและเลนส์ CCD ออปติคัลอัตโนมัติเต็มรูปแบบ ตัวป้อนสามารถใช้ได้สำหรับ 1*1~80*80 มม. เลนส์ CCD ออปติคัลนำเข้าจาก

Panasonic คุณภาพสูงและทนทาน ทั้ง feeder และ CCD แบบออปติคอลทำงานร่วมกันได้ทั้งเดินหน้า ถอยหลัง ซ้ายหรือขวา

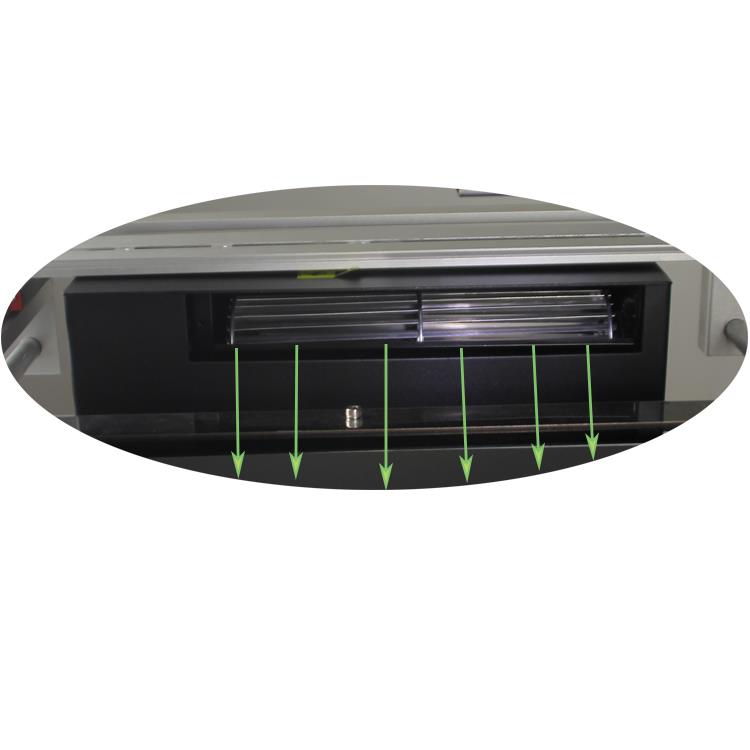

พัดลมระบายความร้อนสำหรับ PCB ระบายความร้อนหลังจากการบัดกรีหรือการขจัดบัดกรี เพื่อให้แน่ใจว่าอุณหภูมิจะลดลงสู่อุณหภูมิปกติโดยเร็วที่สุด

หากกดปุ่มฉุกเฉินลงหรือกดปุ่มค้างไว้ ระบบจะทำงานโดยอัตโนมัติเพื่อระบายความร้อน

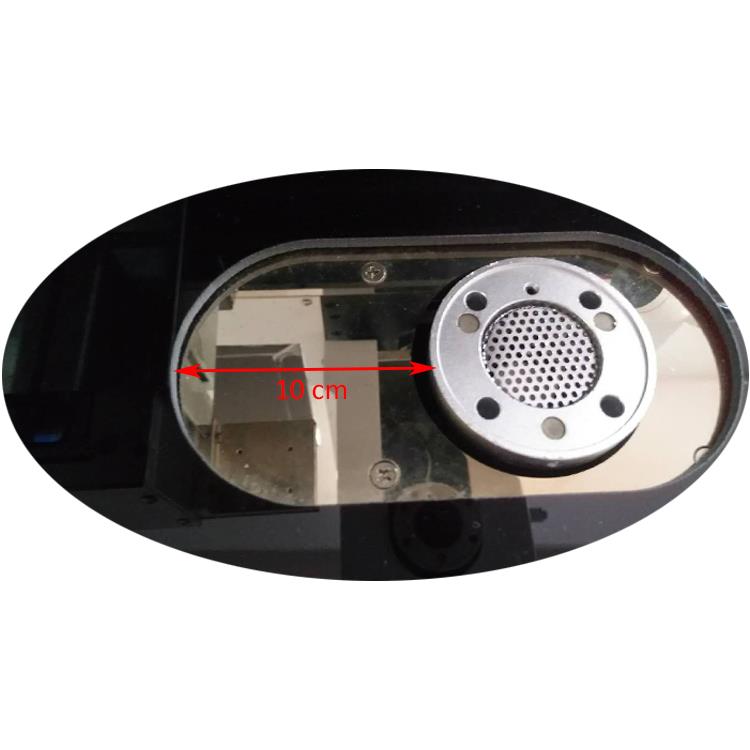

พื้นที่อุ่น IR แบบเคลื่อนย้ายได้ ดีกว่าสำหรับการอุ่น PCB และชิปอย่างแม่นยำ พื้นที่ IR ทั้งหมดสามารถเลื่อนไปทางขวาหรือซ้าย 10 ซม.

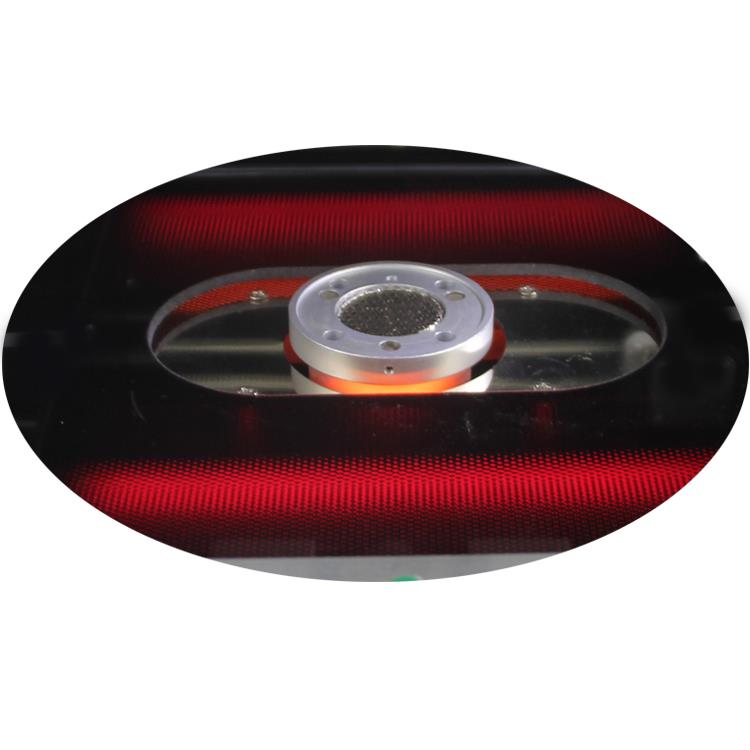

หลอดความร้อนคาร์บอนไฟเบอร์ถูกหุ้มด้วยกระจกชิลด์ แสงสีเข้มถูก PCB หรือชิปดูดซับแสงได้ง่าย และชิลด์แก้ว

สามารถป้องกันชิ้นส่วนขนาดเล็กหรือฝุ่นไม่ให้หล่นเข้าไปข้างในได้ เพื่อให้แน่ใจว่าภายในเครื่องสะอาดและไม่มีชิ้นส่วน 4 ชิ้น

หลอดสองหลอดที่สามารถปิดได้หากไม่จำเป็น

ลูกค้าที่มีค่าของเราที่ใช้เครื่องจักรของเรา

ลูกค้าเหล่านี้ดังกล่าวข้างต้นกำลังใช้สถานีปรับปรุง BAG ของเรา เครื่องล็อคสกรูอัตโนมัติ หรือสถานีบัดกรีอัตโนมัติ

แม้ว่า Apple และ Google จะซื้อเครื่องจักรของเราจากผู้ผลิตตามสัญญาก็ตาม

เรามีสิทธิบัตรประมาณ 100 ฉบับและกำลังเพิ่มขึ้นเพียงเพื่อโปรโมตผลิตภัณฑ์ใหม่เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า

ในสาขาต่างๆ

การจัดส่งผลิตภัณฑ์ บริการ และการบรรจุของสถานีปรับปรุง BGA ของกล้องออปติคอลนี้

1. ก่อนส่งมอบเครื่องจะมีการทดสอบการสั่นอย่างน้อย 24 ชม. เหมือนรถวิ่งสวนทางเพียงเพื่อตรวจสอบว่าเครื่องจะมีปัญหาอะไรเกิดขึ้นหรือไม่ หลังจากนั้น เครื่องจะทำงาน 24 ชม. เพื่อดู ถ้าเป็นเรื่องปกติ

2. เครื่องจักรจะบรรจุในกล่องไม้อัดที่มีโฟมข้างในและใช้แท่งไม้ในการซ่อม หนังสือคู่มือ 1 เล่มและซีดีการสอนจะใส่ในกล่อง

3. รับประกันฮีตเตอร์ 3 ปี (เป็นวัสดุสิ้นเปลืองเพียงอย่างเดียวในเครื่อง) 1 ปีสำหรับทั้งเครื่อง (2 ปีสำหรับผู้จัดจำหน่าย) และการสนับสนุนตลอดอายุการใช้งานสำหรับการให้บริการด้านเทคนิคของเครื่องจักร

คำถามที่พบบ่อยสำหรับสถานีปรับปรุง BGA ของกล้องออปติคัล

1. ถาม: ฉันสามารถออกแบบ (เปลี่ยนแปลง) บางอย่างในเครื่องได้หรือไม่?

ตอบ: โดยปกติแล้ว ไม่เป็นไรถ้าเครื่องนี้เป็นเวิร์กช็อปของเรา แต่ถ้าคุณได้รับเครื่องแล้ว คุณไม่สามารถลองเปลี่ยนโครงสร้างของมันโดยไม่ได้รับอนุญาต

2. ถาม: ขั้นตอนการซ่อมแซม BGA คืออะไร?

ตอบ: ขั้นแรก ให้ถอดส่วนประกอบออก ถัดไป ถอดบัดกรีที่เหลือออก เมื่อคุณเอาโลหะบัดกรีส่วนเกินออกหมดแล้ว และ BGA ก็ถูกบัดกรีใหม่ สุดท้ายก็คือการบัดกรี

3. ถาม: หัวด้านบนของเครื่องจะล้มลงอย่างรวดเร็วแล้วทำลายชิปและ PCB หรือไม่?

A: เพื่อป้องกัน PCB และชิปจากการถูกบดขยี้ มีอุปกรณ์ทดสอบแรงดันในตัวที่หัวติดตั้ง เมื่ออุปกรณ์ทดสอบแรงดันตรวจพบแรงดัน หัวด้านบนของเครื่องจะหยุดทำงานโดยอัตโนมัติ

4.Q: สูญญากาศในตัวในหัวยึดจะหยิบชิป BGA โดยอัตโนมัติหลังจากเสร็จสิ้นการบัดกรี

A: ในระหว่างกระบวนการทำความร้อน อุณหภูมิจะสูงมาก หลังจากกระบวนการทำความร้อนเสร็จสิ้น ฉันจำเป็นต้องเลือกชิปบน PCB หรือไม่

ความรู้ความชำนาญเกี่ยวกับสถานีปรับปรุง BGA ของกล้องออปติคัล

Hot Air vs. IR Rework Stations: ความแตกต่างพื้นฐาน

ความแตกต่างที่สำคัญระหว่างสถานีปรับปรุงอากาศร้อนและ IR คือวิธีการให้ความร้อนแก่ส่วนประกอบ PCB สถานีอากาศร้อนใช้ลมร้อนในขณะที่สถานี IR ใช้รังสีอินฟราเรด บนสถานีอากาศร้อน ชุดหัวฉีดขนาดต่างๆ กันจะนำทางการไหลเวียนของอากาศและช่วยให้กระจายความร้อนได้ทั่วถึง ในทางกลับกัน ระบบ IR สามารถใช้ฮีตเตอร์เซรามิกแบบคงที่ เครื่องทำความร้อนชนิดแสง IR หรือลำแสงโฟกัส เครื่องจักรราคาถูกใช้ฮีตเตอร์ชนิดเซรามิกเพื่อแผ่ความร้อน นี่ไม่ใช่ IR จริง แต่นั่นคือสิ่งที่ผู้ผลิตโฆษณาว่าเป็น เครื่องราคาระดับกลางใช้แสง IR และอาจใช้บานเกล็ดเพื่อควบคุมบริเวณที่ร้อน ทั้งเครื่องทำความร้อนเซรามิกและ IR พร้อมบานเกล็ดไม่ได้ผลดีเสมอไปในการเน้นพื้นที่อุ่น ชิ้นส่วนที่อยู่รอบๆ BGA อาจต้องมีการหุ้มเพื่อป้องกันความเสียหายจากความร้อน ด้วยลำแสง IR ที่โฟกัสจริง คุณสามารถปรับลำแสงจากพื้นที่ขนาดเล็กไปยังพื้นที่ขนาดใหญ่ได้อย่างง่ายดาย ชิ้นส่วนที่อยู่รอบๆ BGA จะไม่ได้รับผลกระทบ และลำแสงจะโฟกัสอย่างแม่นยำในพื้นที่ที่คุณเลือกให้ความร้อน ข้อดีอย่างหนึ่งของ IR ประเภทนี้คือคุณไม่จำเป็นต้องซื้อหัวฉีดความร้อนแบบต่างๆ เหมือนที่ทำกับเครื่องทำลมร้อน ข้อเสียคือไฟ IR และลำแสง IR อาจไม่ให้ความร้อนกับชิ้นส่วนที่มีน้ำหนักเบาหรือสีเงินบางชิ้น คุณอาจต้องใช้เทปสีดำพิเศษเพื่อให้ชิ้นส่วนร้อนขึ้น
