สถานี Reballing BGA ออปติคอลอัตโนมัติเต็มรูปแบบ

สถานีปรับปรุง BGA อัตโนมัติเต็มรูปแบบ HD-A5 เป็นเครื่องซ่อม/ประกอบระดับไฮเอนด์พร้อมออปติคัลนำเข้า

กล้อง CCD ตัวป้อนชิปอัตโนมัติที่สามารถโหลดบนชิปที่มีขนาดสูงสุด 80*80 มม. และน้ำหนักน้อยกว่า 5 กก.

โดยเฉพาะอย่างยิ่งการบันทึกโปรไฟล์อุณหภูมิแบบเต็มนั้นมีประโยชน์มากสำหรับบริษัทข้ามชาติตามที่ต้องการ

วิเคราะห์ผลการบัดกรีและการแยกบัดกรีภายใต้อุณหภูมิและเวลาที่ต่างกัน ฯลฯ

พารามิเตอร์การผลิตของสถานี reballing bga ออปติคอลอัตโนมัติเต็มรูปแบบ

รายละเอียดการผลิตของสถานี reballing bga ออปติคอลอัตโนมัติเต็มรูปแบบ

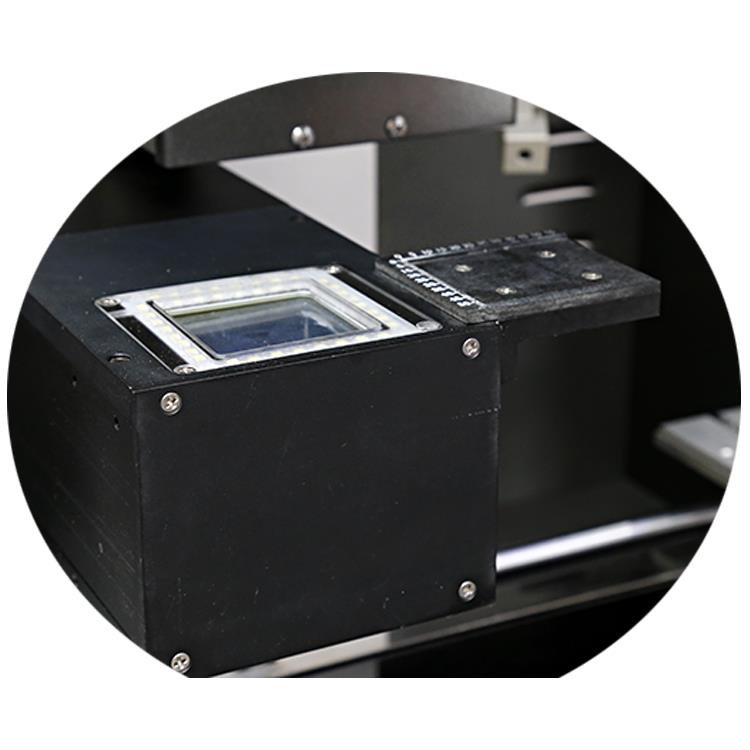

กล้อง CCD แบบออปติคอลและเครื่องป้อนชิป

กล้อง CCD ออปติคอลที่นำเข้าพร้อมฟังก์ชั่นแยกสองสี สีหนึ่งคือจุดชิป หนึ่งจุดคือ PCB

ทั้งสองอย่างแสดงบนหน้าจอแสดงผล

เครื่องป้อนชิปสามารถพกพาชิปโดยอัตโนมัติสำหรับการหยิบหรือเปลี่ยนขนาดชิปสามารถสูงถึง 80 * 80 มม. และ

โหลดน้อยกว่า 5 กก.

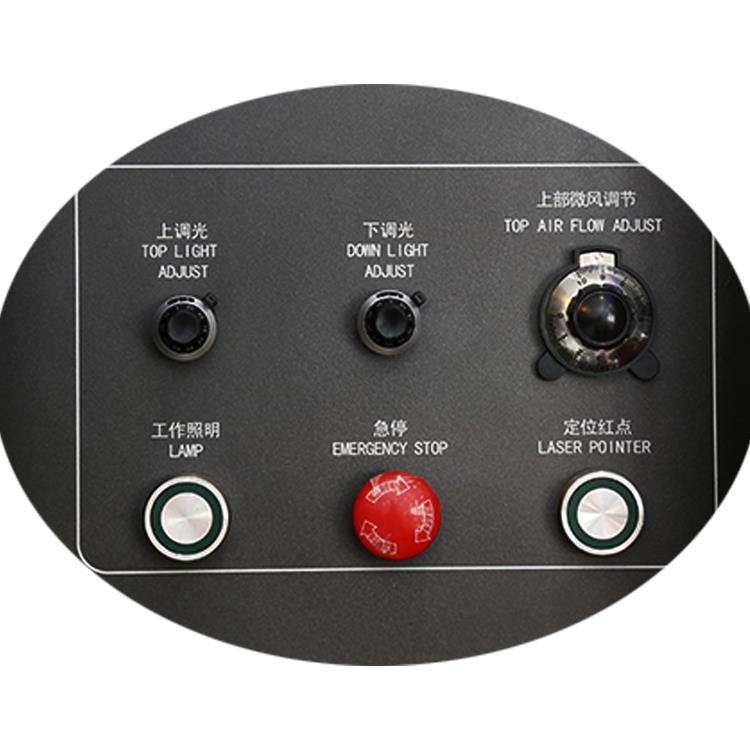

การปรับการไหลของอากาศด้านบนอาจเป็นแบบแมนนวลหรืออัตโนมัติ โดยเฉพาะอย่างยิ่งสำหรับการซ่อมแซมไมโครชิปมีประโยชน์มาก

ปรับแสงด้านบน/ล่าง ใช้สำหรับไฟ CCD แบบออปติคัลที่แสดงบนหน้าจอมอนิเตอร์

ปุ่มฉุกเฉินสามารถกดได้ตลอดเวลาหากจำเป็น จากนั้นเครื่องจะหยุดทำงานทันที

การวางตำแหน่งด้วยเลเซอร์ ซึ่งสามารถช่วยให้ PCB หรือชิปค้นหาตำแหน่งที่ถูกต้องบนโต๊ะทำงานได้

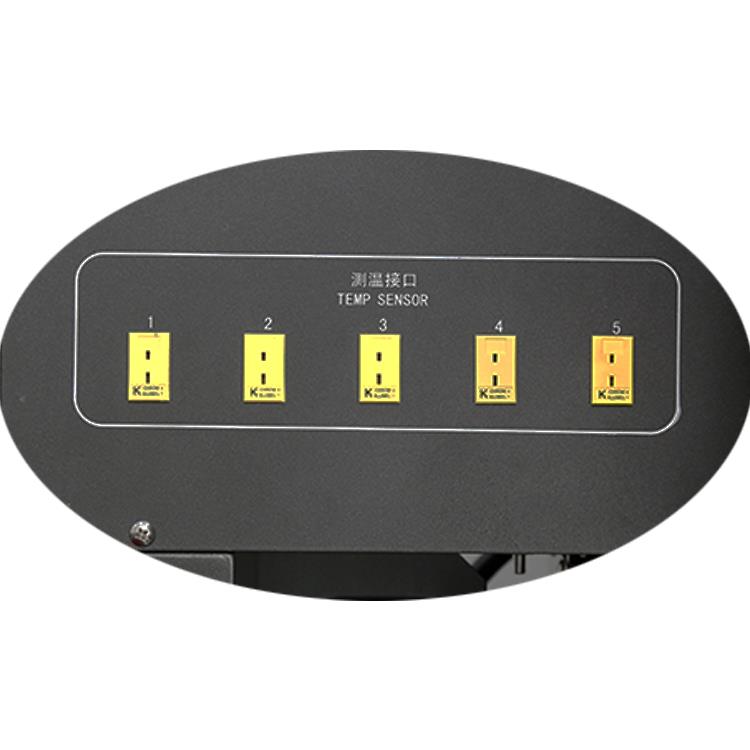

เทอร์โมคัปเปิ้ลหลายตัวสามารถทดสอบและตรวจสอบพื้นที่ทำความร้อนที่แตกต่างกันได้ดีขึ้น เพื่อให้สามารถสอบเทียบอุณหภูมิได้ดีขึ้น

ในกรณีที่มีอุณหภูมิต่ำกว่าหรือสูงกว่า

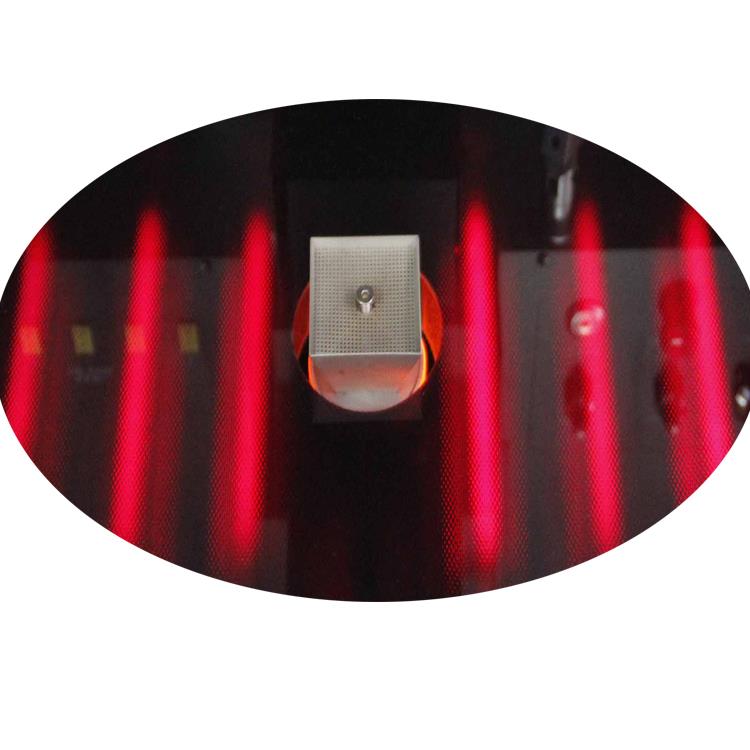

บริเวณอุ่นอินฟราเรดประกอบด้วยท่อความร้อนไฟเบอร์จำนวน 6 ชิ้น และหุ้มด้วย galss-shield ที่สามารถป้องกัน

ส่วนประกอบเล็กๆ ถึงแม้ว่าฝุ่นจะหลุดเข้าไปก็ตาม และแสงที่สว่างจ้านี้ก็สามารถดูดซับแสงได้ง่าย

PCB เมื่อซ่อม PCB ขนาดเล็ก 4 ในนั้นสามารถปิดได้

สถานีปรับปรุง BGA อัตโนมัติทำงานอย่างไร:

คุณสมบัติผลิตภัณฑ์ของสถานี reballing bga ออปติคอลอัตโนมัติเต็มรูปแบบ

จนถึงตอนนี้ ลูกค้าของเรามี Foxconn, Lenovo และ Huawei และอื่นๆ บางส่วนใช้การปรับปรุง bga

ยาวนานกว่า 7 ปี และสะท้อนให้เห็นได้เป็นอย่างดี

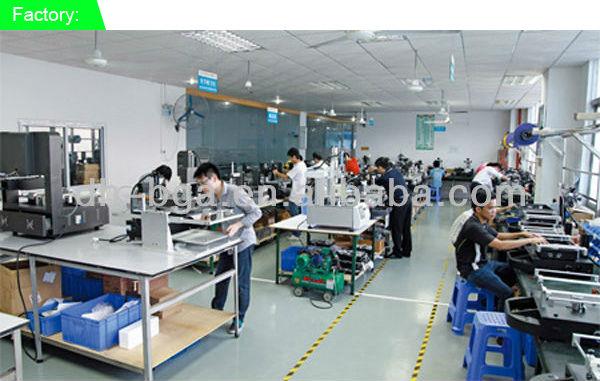

นี่เป็นหนึ่งในยอดภูเขาน้ำแข็งของการประชุมเชิงปฏิบัติการ และสถานีปรับปรุง BGA DH-A5 กำลังประกอบอยู่ ส่วนอื่นๆ ได้แก่

การปรับพื้นให้สะอาดและการซ้อนกองให้เป็นระเบียบเรียบร้อยถือเป็นเงื่อนไขที่ดีประการหนึ่งที่จำเป็น

ได้รับรางวัล CE, สิทธิบัตรและการรับรองระบบคุณภาพผลิตภัณฑ์ ฯลฯ ซึ่งเป็นสัญลักษณ์ของผลิตภัณฑ์ที่ยอดเยี่ยม

คำถามที่พบบ่อย :

เคล็ดลับบางประการเกี่ยวกับการซ่อม

แผงวงจรที่คุณซ่อมบ่อยคือขนาดเท่าไร?

กำหนดขนาดของพื้นผิวการทำงานของโต๊ะซ่อมแซม BGA ที่คุณซื้อ โดยทั่วไป ขนาดของโน้ตบุ๊กและเมนบอร์ดคอมพิวเตอร์ทั่วไปจะน้อยกว่า 420x400 มม. นี่เป็นแนวทางพื้นฐานในการเลือกรุ่น

ขนาดของชิปที่มักบัดกรี

สิ่งสำคัญคือต้องทราบขนาดชิปสูงสุดและต่ำสุด โดยปกติแล้วซัพพลายเออร์จะจัดหาหัวฉีดให้สี่อัน ขนาดของเศษที่ใหญ่ที่สุดและเล็กที่สุดจะเป็นตัวกำหนดขนาดของหัวฉีดที่คุณต้องการเลือก

ขนาดของแหล่งจ่ายไฟ

โดยทั่วไป สายไฟหลักในร้านซ่อมแต่ละแห่งจะมีขนาด 2.5 มม.² เมื่อเลือกสถานีปรับปรุง BGA ระดับพลังงานไม่ควรเกิน 4500W หากไม่เป็นเช่นนั้น อาจทำให้เกิดปัญหาในการนำสายไฟเข้าไปได้

ด้วยฟังก์ชัน

มี 3 โซนอุณหภูมิหรือไม่?

โซนอุณหภูมิทั้งสามโซนควรประกอบด้วยหัวทำความร้อนส่วนบน หัวทำความร้อนส่วนล่าง และโซนอุ่นอินฟราเรด ทั้งสามโซนนี้เป็นการกำหนดค่ามาตรฐาน ปัจจุบันผลิตภัณฑ์บางชนิดในท้องตลาดมีเพียงสองโซนอุณหภูมิเท่านั้น ประกอบด้วยหัวทำความร้อนด้านบนและโซนอุ่นอินฟราเรด อัตราความสำเร็จในการเชื่อมสำหรับรุ่นเหล่านี้ต่ำมาก ดังนั้นโปรดตรวจสอบสิ่งนี้เมื่อซื้อ

หัวทำความร้อนด้านล่างสามารถเลื่อนขึ้นลงได้หรือไม่?

หัวทำความร้อนด้านล่างต้องสามารถเลื่อนขึ้นลงได้ นี่เป็นหนึ่งในคุณสมบัติที่สำคัญของสถานีปรับปรุง BGA เมื่อทำงานกับแผงวงจรที่มีขนาดค่อนข้างใหญ่ หัวฉีดของหัวทำความร้อนส่วนล่างได้รับการออกแบบมาเพื่อให้การรองรับเสริมผ่านการออกแบบโครงสร้าง หากไม่สามารถเลื่อนขึ้นลงได้ ก็จะไม่บรรลุบทบาทนี้ และอัตราความสำเร็จในการเชื่อมจะลดลงอย่างมาก

มีฟังก์ชันการตั้งค่าเส้นโค้งอัจฉริยะหรือไม่

การตั้งค่าโปรไฟล์อุณหภูมิถือเป็นสิ่งสำคัญที่สุดประการหนึ่งเมื่อใช้สถานีปรับปรุง BGA หากตั้งค่ากราฟอุณหภูมิไม่ถูกต้อง อัตราความสำเร็จในการเชื่อมจะต่ำมาก และอาจไม่สามารถเชื่อมหรือแยกชิ้นส่วนได้ ขณะนี้มีผลิตภัณฑ์ในตลาด เช่น GM5360 ของ Goldpac Technology ที่ให้การตั้งค่าเส้นโค้งอุณหภูมิที่สะดวก

มีฟังก์ชั่นการบัดกรีซ้ำหรือไม่?

หากการตั้งค่าเส้นโค้งอุณหภูมิไม่ถูกต้อง การใช้ฟังก์ชันนี้จะช่วยเพิ่มอัตราความสำเร็จในการเชื่อมได้อย่างมาก สามารถปรับอุณหภูมิการเชื่อมได้ในระหว่างกระบวนการทำความร้อน

มันมีฟังก์ชั่นระบายความร้อนหรือไม่?

โดยทั่วไปพัดลมแบบ cross-flow ใช้สำหรับระบายความร้อน

มีปั๊มสุญญากาศในตัวหรือไม่?

ปั๊มสุญญากาศในตัวสะดวกในการดูดซับชิป BGA เมื่อทำการแยกชิ้นส่วน
