คอนโซลเกมออปติคอล BGA Rework Station
สถานีรีเวิร์ค bga คอนโซลเกมออปติคัล 1. ดูตัวอย่างอย่างรวดเร็ว: ด้วยระบบที่ใช้งานง่าย สถานีรีเวิร์ก bga ออปติคัล DH-G600 ได้รับการออกแบบมาโดยเฉพาะเพื่อซ่อมแซมคอนโซลเกม เราอุทิศตนให้กับการทำงานซ้ำ bga และเครื่องจักรอัตโนมัติ ครอบคลุมตลาดส่วนใหญ่ในอินเดีย ยุโรป และอเมริกา เรา...
คำอธิบาย
สถานีปรับปรุง bga เกมคอนโซลออปติคัล
1. ดูตัวอย่างอย่างรวดเร็ว:
ด้วยความสะดวกในการใช้งานระบบ สถานีปรับปรุง bga แบบออปติคัล DH-G600 ได้รับการออกแบบมาโดยเฉพาะเพื่อซ่อมแซมคอนโซลเกม
เราอุทิศตนให้กับการทำงานซ้ำ bga และเครื่องจักรอัตโนมัติ ครอบคลุมตลาดส่วนใหญ่ในอินเดีย ยุโรป และอเมริกา
เราคาดว่าจะเป็นพันธมิตรระยะยาวของคุณในประเทศจีน
พารามิเตอร์ผลิตภัณฑ์ | |
ชื่อผลิตภัณฑ์ | เครื่องบัดกรีและ desoldering |
พลังงานทั้งหมด | 5300W |
เครื่องทำความร้อนด้านบน | 1200w |
เครื่องทำความร้อนด้านล่าง | เครื่องทำความร้อนด้วยลมร้อนด้านล่าง 1200W, IR preheating 2700W |
พลัง | 220V 50Hz/60Hz |
การวางตำแหน่ง | V-groove, PCB board สามารถปรับได้ในแกน X และ Y และติดตั้ง ฟิกซ์เจอร์สากล |
การควบคุมอุณหภูมิ | K-type, วงปิด |
ขนาด PCB | สูงสุด 400x380 มม. ต่ำสุด 22x22 มม |
ขนาดชิป | 2x2-50x50มม |
ระยะห่างของชิปขั้นต่ำ | 0.15มม |
เซ็นเซอร์อุณหภูมิภายนอก | 1 (ไม่บังคับ) |
N.W. | ประมาณ 60 กก |
เมนบอร์ดที่เหมาะสม | โทรศัพท์มือถือ แล็ปท็อป เดสก์ท็อป เกมคอนโซล XBOX360 PS3 |
3. คุณสมบัติหลักของสถานีปรับปรุง BGA DH-G600
4. ภาพรายละเอียดของ G600 BGA REWORK STATION

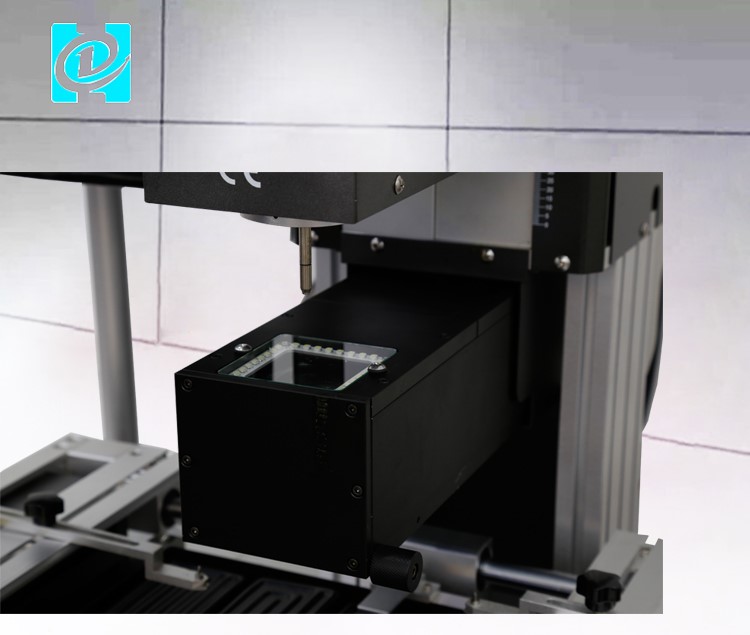

ระบบจัดตำแหน่งเลนส์ HD Optical CCD
กล้องนำเข้าจาก Panasonic ประเทศญี่ปุ่นเพื่อความแม่นยำในการเปลี่ยนที่ ±0.01 มม
หัวติดตั้งพร้อมอุปกรณ์ทดสอบแรงดันในตัว เพื่อป้องกัน PCB จากความเสียหาย
สูญญากาศในตัวในหัวยึดจะดึงชิป BGA โดยอัตโนมัติหลังจากเสร็จสิ้นการบัดกรี
ด้วยการปรับการไหลเวียนของอากาศด้านบนเพื่อป้องกันไม่ให้ bga เล็ก ๆ ปลิวออกไป

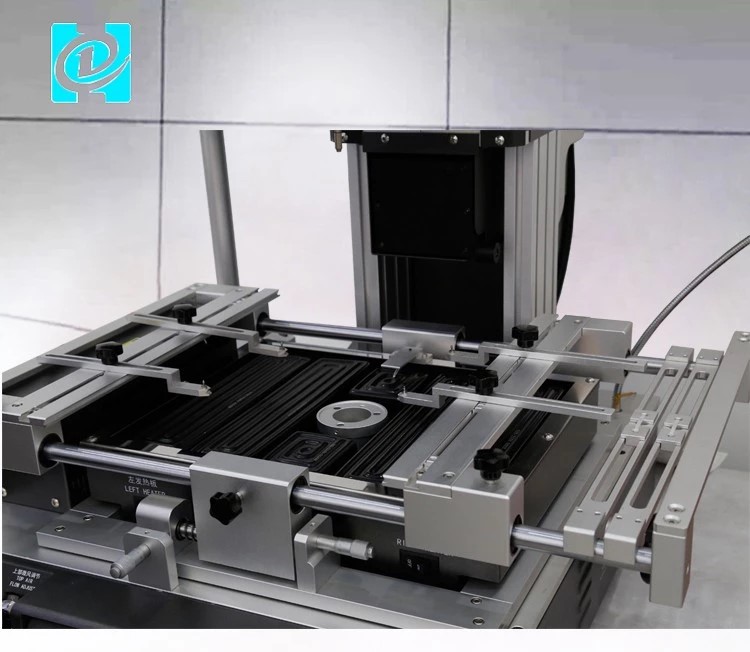

การวางตำแหน่ง PCB: ร่อง V, บอร์ด PCB สามารถปรับได้ในแกน X และ Y และติดตั้งฟิกซ์เจอร์สากล
5. ข้อดี
ใช้งานง่ายตั้งแต่การพิมพ์ประสานไปจนถึงการจัดเตรียม
ใช้เครื่องมือพิมพ์ประสานที่แนบมา คุณสามารถพิมพ์วางประสานโดยตรงลงในลูกประสานของอุปกรณ์ใด ๆ (เนื่องจากเป็น
กำหนดค่าสำหรับแอปพลิเคชันจำนวนมาก เป็นไปได้ที่จะทำงานกับส่วนประกอบจำนวนมากโดยเพียงแค่เปลี่ยน
หน้ากากโลหะของส่วนประกอบ)
นอกจากนี้คุณสมบัติการปลดปล่อยของบัดกรีจะเปลี่ยนไปสำหรับผู้ใช้ทุกคน เนื่องจากอุปกรณ์จะหยิบมันขึ้นมาด้วยตัวอื่นเสมอ
ความเร็วเฉพาะ เป็นไปได้ไหมที่จะได้ผลลัพธ์ที่น่าพอใจในการใช้งานแต่ละครั้ง?
▶▶▶
1. จัดตำแหน่งให้ตรงกับเส้นส่วนประกอบภายนอกของหน้ากากโลหะ ใส่อุปกรณ์ และปิดฝา
2. หมุนเครื่องมือพิมพ์ประสานด้านในออกและพิมพ์ครีมประสานบนอุปกรณ์
3. วางเครื่องมือบนแขนออปติกและปล่อยให้ส่วนประกอบแนบตัวเองเข้ากับด้านในของหัวฉีดโดยอัตโนมัติ
4. แสดงบนหน้าจอความละเอียดสูงและจัดตำแหน่ง PCB และอุปกรณ์
6. การบรรจุ & การจัดส่ง & บริการของ G600 BGA REWORK STATION
นโยบายการจัดส่ง: โดยปกติจะใช้เวลาประมาณ 3 วันทำการไปยังสหรัฐอเมริกาและ 4 วันไปยังประเทศในยุโรปและมากกว่านั้น
3 วันสำหรับด่วนช้า เราสามารถจัดส่งตามคำขอของคุณและช่วยหาวิธีที่คุ้มค่าและรวดเร็วที่สุด
เราจะส่งหมายเลขติดตามของคุณทันที
7. คำถามที่พบบ่อยเกี่ยวกับ G600 BGA REWORK STATION
ถาม: คุณให้การรับประกันหรือไม่ แล้วบริการหลังการขายล่ะ?
รับประกัน A1 ปีฟรีสำหรับชิ้นส่วนอะไหล่, การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน
เรามีทีมงานหลังการขายมืออาชีพ หากคุณมีคำถามใดๆ วิดีโอผู้ช่วยก็มีให้ในบริการหลังการขายเช่นกัน
ถาม: เครื่องนี้ใช้งานง่ายหรือไม่ ถ้าไม่มีประสบการณ์ก็ใช้งานได้ดี?
คุณมีคู่มือผู้ใช้และวิดีโอการใช้งานเพื่อสนับสนุนเราหรือไม่?
ตอบ:ใช่ เครื่อง BGA ของเราออกแบบมาให้ใช้งานได้ง่าย โดยปกติแล้ว คุณจะใช้เวลา 2-3 ชั่วโมงในการเรียนรู้วิธีการใช้งาน หากคุณเป็นช่างเทคนิค
จะเรียนรู้ได้เร็วกว่ามาก
เราจะให้คู่มือผู้ใช้ภาษาอังกฤษฟรี และมีวิดีโอการใช้งาน
ถาม: ทำไมฉันถึงเลือกคุณ
A. เราเป็นผู้ผลิตเครื่องมือประเภทต่างๆที่เกี่ยวข้องกับการบำรุงรักษาอุปกรณ์อิเล็กทรอนิกส์ คุณสามารถซื้อสิ่งที่คุณต้องการได้ที่นี่ในราคาที่สมเหตุสมผล
ราคา.
B. ด้วยประสบการณ์ 20 ปีในสาขานี้ เราจึงมีความสามารถในการให้บริการและผลิตภัณฑ์ที่ดีในต้นทุนที่ต่ำ
C. สินค้าคงคลังเพียงพอเพื่อให้แน่ใจว่าลูกค้าของเราจะได้รับสินค้าในระยะเวลาอันสั้น
8. บริการ
Dinghua เสนอบริการที่กล่าวถึงด้านล่างสำหรับลูกค้าของเรา:
คำถามของคุณจะได้รับการตอบกลับภายใน 24 ชั่วโมง
การสนับสนุนเทคโนโลยี จัดเตรียมวิดีโอสาธิตการใช้งานสำหรับการฝึกอบรม ถ้าคุณมีเวลา ยินดีต้อนรับสู่บริษัทของเรา จะจัดให้
วิศวกรเพื่อแสดงการทำงาน
ทีมบริการหลังการขายมืออาชีพ
ให้บริการตรวจสอบข้อมูลการขนส่ง/การส่งสินค้า
รับประกันหนึ่งปีรักษาสัญญาตลอดชีวิต
9. ความรู้ที่เกี่ยวข้อง
การทำงานซ้ำ (หรือการทำงานซ้ำ) เป็นคำศัพท์สำหรับการดำเนินการตกแต่งใหม่หรือซ่อมแซมการประกอบแผงวงจรพิมพ์อิเล็กทรอนิกส์ (PCB)
มักจะเกี่ยวข้องกับการบัดกรีและการบัดกรีชิ้นส่วนอิเล็กทรอนิกส์ที่ติดตั้งบนพื้นผิว (SMD) อีกครั้ง เทคนิคการประมวลผลจำนวนมาก
ไม่สามารถใช้ได้กับการซ่อมแซมหรือเปลี่ยนอุปกรณ์เพียงชิ้นเดียว และเทคนิคแบบแมนนวลเฉพาะทางโดยบุคลากรผู้เชี่ยวชาญโดยใช้
อุปกรณ์ส่วนตัวจำเป็นต้องเปลี่ยนส่วนประกอบที่มีข้อบกพร่อง แพ็คเกจแอเรียอาร์เรย์ เช่น อุปกรณ์ ball grid array (BGA)
ต้องอาศัยความชำนาญและเครื่องมือที่เหมาะสมเป็นสำคัญ ปืนลมร้อนหรือสถานีลมร้อนใช้ในการให้ความร้อนแก่อุปกรณ์และหลอมโลหะบัดกรี
เครื่องมือ ecialized ใช้ในการหยิบและจัดตำแหน่งส่วนประกอบขนาดเล็ก
สถานีปรับปรุงเป็นสถานที่สำหรับทำงานนี้ เครื่องมือและวัสดุสิ้นเปลืองสำหรับงานนี้ มักจะอยู่บนโต๊ะทำงาน
