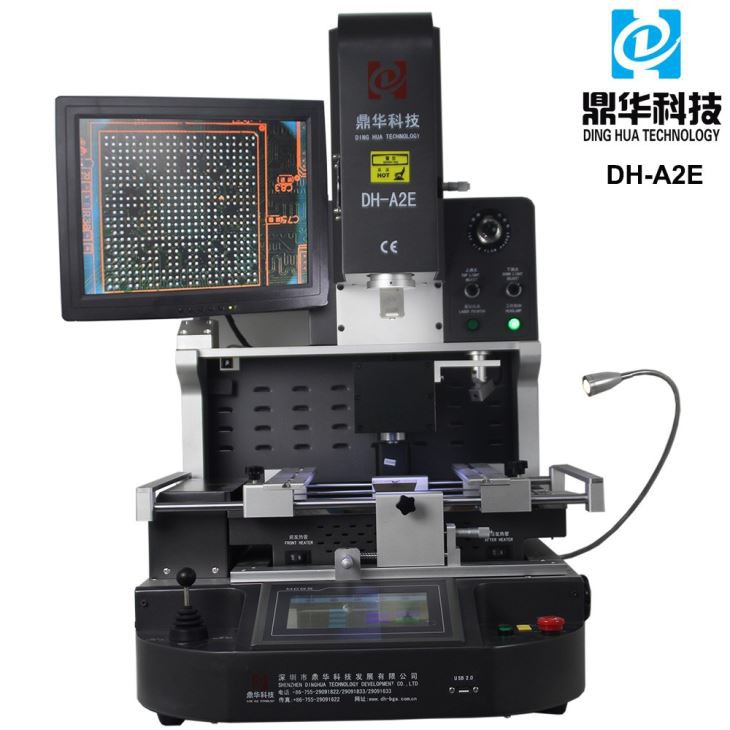

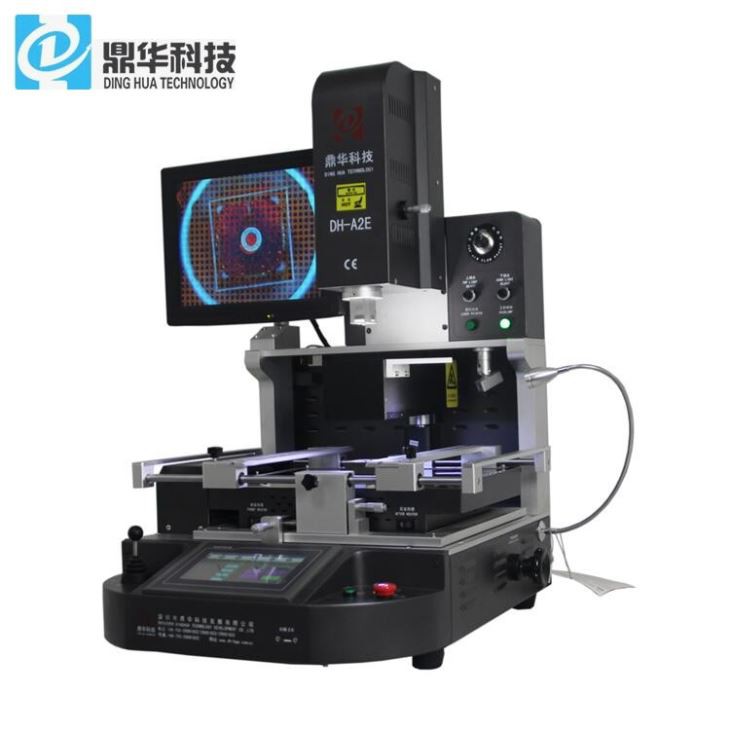

CCD Camera Optical BGA Rework Station
1. ผลิตภัณฑ์แนะนำการทำงานซ้ำ! ·หัวทำความร้อนอากาศร้อนที่มีประสิทธิภาพสูง 1200 W ·โฟกัสแม่นยำ 1200 W อากาศร้อนต่ำความร้อนต่ำ·ความร้อนด้านล่างของ IR ในพื้นที่ขนาดใหญ่ (2700 W) ·ปิเปตสูญญากาศแบบบูรณาการสำหรับการกำจัดส่วนประกอบและตำแหน่ง·ตำแหน่งที่แม่นยำสูงพร้อมเซ็นเซอร์แรงแบบบูรณาการ
คำอธิบาย
1. การแนะนำผลิตภัณฑ์
สถานี BGA REWORK OPTICAL CCD เป็นเครื่องมือที่มีความแม่นยำสูงที่ใช้ในการซ่อมแซมชิป BGA (Ball Grid Array) . มันมีกล้อง CCD ในตัวและระบบการจัดตำแหน่งออพติคอลเพื่อให้แน่ใจว่าการวางตำแหน่งส่วนประกอบที่ยาวนาน การจัดเรียงผิด . สถานีประเภทนี้เหมาะสำหรับการซ่อมแซมแผงวงจรวงจรที่ละเอียดอ่อนหรือมีความหนาแน่นสูงซึ่งความแม่นยำเป็นสิ่งสำคัญ .}
Guided Rework - ความแม่นยำตรงตามอำนาจ
- พร้อมกับหัวทำความร้อนด้านบนอากาศร้อน 1200 W สูง 1200 W
- ความร้อนที่เน้นและแม่นยำ 1200 W ให้ความร้อนในอากาศร้อน
- พื้นที่ขนาดใหญ่ 2700 W ฮีตเตอร์ก้นอินฟราเรดสำหรับความร้อนสม่ำเสมอ
- ปิเปตสูญญากาศในตัวเพื่อการกำจัดและวางส่วนประกอบที่ง่าย
- เซ็นเซอร์แรงแบบบูรณาการสำหรับการจัดวางส่วนประกอบที่แม่นยำสูง
- ปรับปรุงระบบคำแนะนำภาพสำหรับการจัดตำแหน่งที่แม่นยำ
- การวางตำแหน่งซอฟต์แวร์ช่วยสำหรับเวิร์กโฟลว์ที่ดีที่สุด
- การปรับไมโครมิเตอร์เพื่อความแม่นยำในการจัดวางอย่างละเอียด
- เหมาะสำหรับการซ่อมแซมระดับชิปทุกประเภทและแอปพลิเคชันใหม่
2. ข้อมูลจำเพาะผลิตภัณฑ์
| ขนาด (w x d x h) ใน mm | 660 x 620 x 850 |
| น้ำหนักเป็นกิโลกรัม | 70 |
| การออกแบบ antistatic (y/n) | Y |
| คะแนนพลังงานใน W | 5300 |
| แรงดันไฟฟ้าเล็กน้อยใน V ac | 220 |
| เครื่องทำความร้อนบน | อากาศร้อน 1200W |
| เครื่องทำความร้อนลดลง | อากาศร้อน 1200W |
| พื้นที่อุ่น | อินฟราเรด 2700W ขนาด 250 x330 มม. |
| ขนาด PCB ใน MM | จาก 20 x 20 ถึง 370 x 410 (+x) |
| ขนาดส่วนประกอบเป็นมม. | จาก 1 x 1 ถึง 80 x 80 |
| การดำเนินการ | 7- นิ้วหน้าจอสัมผัสการสร้าง . 800*480 ความละเอียด |
| สัญลักษณ์ทดสอบ | CE |

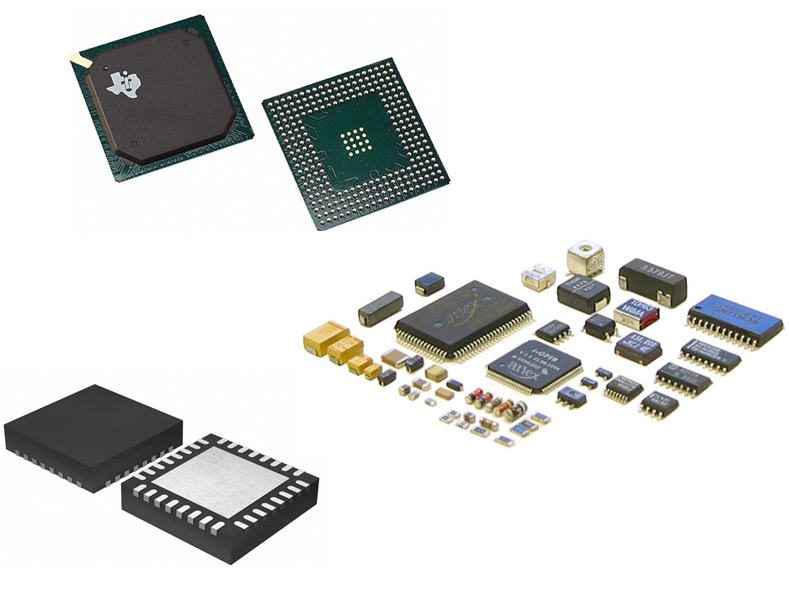

3. แอปพลิเคชันผลิตภัณฑ์
ระบบการทำใหม่ของเรารองรับส่วนประกอบ SMD เต็มรูปแบบ - จากการออกแบบพิเศษขนาดเล็ก (008004) ไปจนถึง BGA ขนาดใหญ่ - ด้วยการควบคุมที่แม่นยำกว่าพารามิเตอร์กระบวนการทั้งหมดเพื่อจัดการกับความท้าทายใด ๆ ด้วยความมั่นใจ .
ออกแบบมาสำหรับความต้องการการทำซ้ำ SMD ทั้งหมดทำให้มั่นใจได้ว่าผลลัพธ์ที่น่าเชื่อถือ
4. รายละเอียดผลิตภัณฑ์

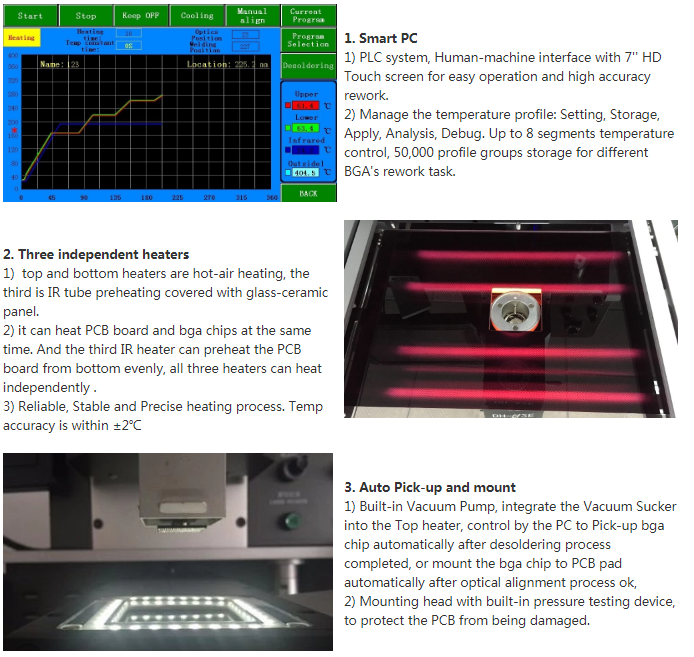

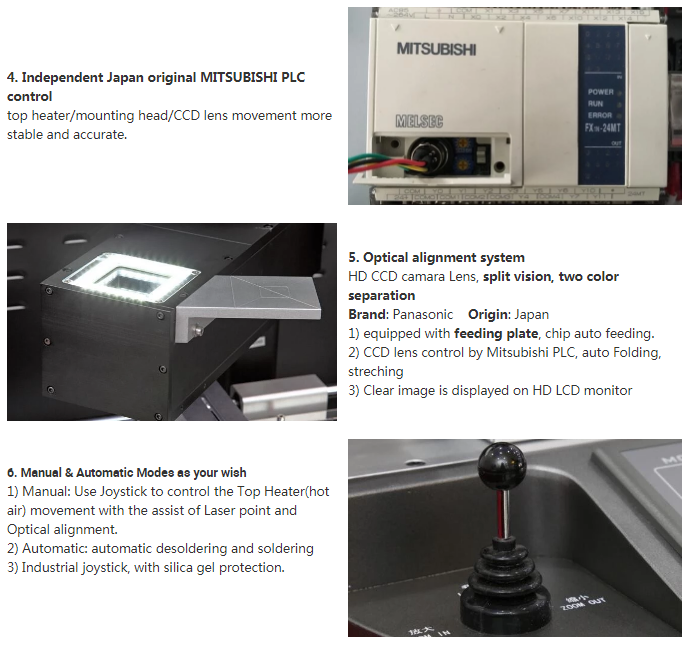

5. คุณสมบัติของผลิตภัณฑ์
6. บริการของเรา
ที่ Dinghua เราให้บริการด้านเทคนิคและการสนับสนุนการขายที่หลากหลายแก่ลูกค้าทั้งที่มีอยู่และลูกค้าที่คาดหวังรวมถึง:
•ข้อมูลผลิตภัณฑ์และข้อมูล
•รองรับการติดตั้งและการสอบเทียบ
•การสนับสนุนกระบวนการทำซ้ำ SMT/BGA
•การสนับสนุนการบำรุงรักษาและการรับประกัน
•การอัพเกรดและสนับสนุนการอัปเดตซอฟต์แวร์
7. คำถามที่พบบ่อย
●ฉันต้องการเป็นตัวแทนของการพัฒนาเทคโนโลยีเซินเจิ้น Dinghua Co ., Ltd . คุณให้บริการ OEM หรือไม่?
A:Shenzhen Dinghua Technology Development Co ., Ltd . กำลังมองหาตัวแทนในตลาดโลกที่แตกต่างกัน . เรามีแผนก R&D ของเราเอง.} Oem และ OM และ ODM บริการที่มีอยู่ {{4}
●เครื่อง rework BGA ประเภทใดที่ Shenzhen Dinghua Technology Development Co ., Ltd . ผลิตเป็นหลัก?
หมวดหมู่ผลิตภัณฑ์หลัก ได้แก่ :
คีย์บอร์ด BGA rework สถานี
Manual BGA Rework Stations พร้อมหน้าจอสัมผัส
สถานีทำงานใหม่ BGA ด้วยตนเองพร้อมหน้าจอสัมผัสและระบบการจัดตำแหน่งแบบออพติคอล
สถานี BGA แบบกึ่งอัตโนมัติพร้อมหน้าจอสัมผัสและระบบการจัดตำแหน่งแบบออพติคอล
สถานีทำงานใหม่ BGA แบบอัตโนมัติพร้อมหน้าจอสัมผัสและระบบจัดตำแหน่งแบบออพติคอล
●คุณเสนอหัวฉีดกี่ตัว?
A:เราให้หัวฉีด 3 ด้านบนและหัวฉีด 2 ด้านล่าง . หัวฉีดทั้งหมดทำจากอัลลอยไทเทเนียมต่อต้านทรุดโทรม . หัวฉีดด้านบนได้รับการออกแบบด้วยช่องระบายอากาศแบบรีดว์เพื่อป้องกันส่วนประกอบที่ล้อมรอบ . หัวฉีดแม่เหล็ก
