ซ่อมกล่อง ECU รถยนต์
เครื่องทำซ้ำ BGA อัตโนมัติสูงพร้อมขั้นตอนการทำภาพซ้ำ ง่ายต่อการเปลี่ยนชิปที่ต่ออายุ (reballed) ที่ตำแหน่งที่ถูกต้องบนชิป แม้จะถอด หยิบ แทนที่ และบัดกรี ฯลฯ โดยอัตโนมัติ สามารถบันทึกโปรไฟล์อุณหภูมิที่ใช้แล้วและกลับมาใช้ใหม่ได้สะดวก
คำอธิบาย

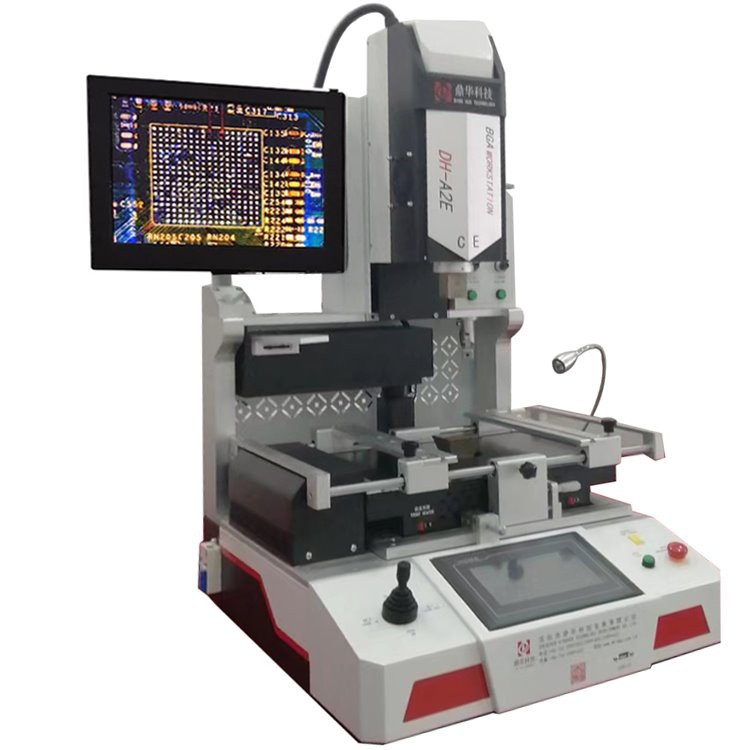

เครื่องจักรทำใหม่อัตโนมัติสูงสำหรับการซ่อม ecu ของยานยนต์
การซ่อมแซม Ecu สำหรับยานยนต์ เวลาและความเชี่ยวชาญมากมายที่คุณต้องใช้เวลาหรือเชี่ยวชาญมักถูกใช้ในระหว่างการทำใหม่ เนื่องจากคุณไม่มีเครื่องซ่อมแซม BGA อัตโนมัติที่มีการทำงานอัจฉริยะในการทำความร้อน การแยกสารบัดกรี การติดตั้ง และการบัดกรี แม้กระทั่งอุณหภูมิที่แก้ไขใหม่
ข้อมูลพื้นฐาน
| แบบอย่าง | DH-A2E |
| แหล่งจ่ายไฟ | 110~220V +/- 10% 50/60Hz |
| กำลังไฟพิกัด | 5000W |
| เครื่องทำความร้อนด้านบน | อากาศร้อนซึ่งสามารถปรับได้ |
| เครื่องทำความร้อนด้านล่าง | การทำความร้อนแบบไฮบริดสำหรับ PCBa และระดับชิป |
| การติดตั้ง | การจัดตำแหน่งด้วยแสง ขั้นตอนที่มองเห็นได้ ความแม่นยำ 0.01 มม |
| ขนาดพีซีบี | 10*10~450*500มม |
| ชิป | 1 * 1 ~ 80 * 80 (มากกว่า 80 * 80 มม. เป็นตัวเลือก) |
| ระดับอัตโนมัติ | สูงอัตโนมัติ |
| หลังการขาย | ไกด์และการฝึกอบรมออนไลน์ (วิดีโอคอลหากต้องการ) |
| ลูกบัดกรี | ตะกั่วหรือตะกั่วฟรีและบัดกรี (ผู้ใช้ให้) |
| ปลั๊กไฟ | ตามความต้องการของลูกค้า |
| ความถี่ | ทำงาน 3 ชั่วโมง พัก 10 นาที |
| เครื่องป้อนชิป | พกพาชิปไปบัดกรีหรือรับและย้อนกลับโดยอัตโนมัติ |
| CCD แบบออปติคัล | อัตโนมัติ |
| กล้องด้านข้าง | สังเกตสถานะการหลอมละลายของลูกประสาน (ไม่จำเป็น) |
| มิติ | 600*700*850มม |
| น้ำหนัก | 70กก |
ขั้นตอนการทำงานซ้ำ:

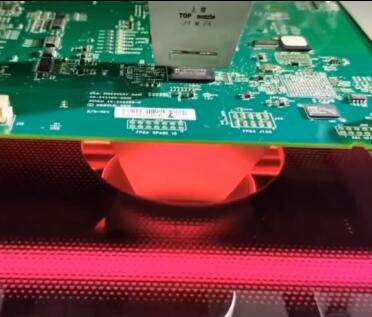

1. การบัดกรีและการทำความร้อน
การทำความร้อนแบบผสมผสานพร้อมระบบอินฟราเรดและลมร้อน:
การทำความร้อนด้วยอินฟราเรดสำหรับ PCBa โดยเฉพาะ PCBa ที่ไม่ได้ใช้งานเป็นเวลานานที่ต้องถูกอุ่น
การทำความร้อนด้วยลมร้อนสำหรับชิป (ส่วนประกอบ) ที่จะให้ความร้อนสำหรับการขจัดบัดกรี ซึ่งมีฟังก์ชันเหมือนกับ
อากาศร้อนบน โดยทั่วไป อากาศร้อนบนและอากาศร้อนล่างจะต้องทำงานพร้อมกัน
2. การรีบอลหรือการพิมพ์การวางประสาน
หากต้องการรีบอลหรือพิมพ์ให้วางประสานหลังจากทำความสะอาดเมนบอร์ดและแผ่นชิปแล้วจึงทำการคอนกรีต
บนชิปหรือมาเธอร์บอร์ดรอการบัดกรี

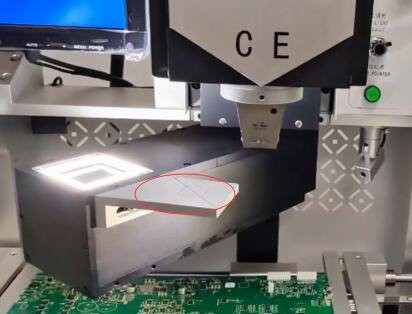

3. CCD แบบออปติคอลและเครื่องป้อนชิป
CCD แบบออปติคัลและตัวป้อนชิปทำงานร่วมกัน ซึ่งจะกระจายชิปโดยอัตโนมัติ
สำหรับการรับหรือรับชิปและนำกลับ

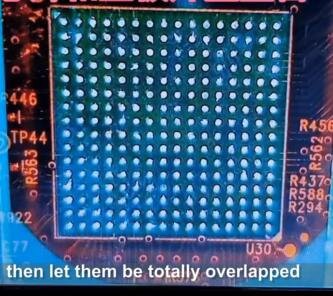

4. การติดตั้งชิปหรือส่วนประกอบที่ต่ออายุ
ขั้นตอนการจัดแนวที่มองเห็นได้ซึ่งช่วยให้คุณวางใจในการติดตั้งได้แม้จะเล็กลงก็ตามชิปและระยะห่าง คุณเพียงแค่ต้องคลิก "การจัดตำแหน่งตกลง" หลังจากปรับไมโครมิเตอร์แล้วจากนั้นประสานกลับโดยอัตโนมัติ
5. การบัดกรี
ใส่กลับเข้าไปในตำแหน่งที่ถูกต้องบนเมนบอร์ดโดยอัตโนมัติความแม่นยำ 0.01 มม. ซึ่งตรงตามการติดตั้งชิปต่างๆ และแตกต่างกัน
เมนบอร์ด ฯลฯ

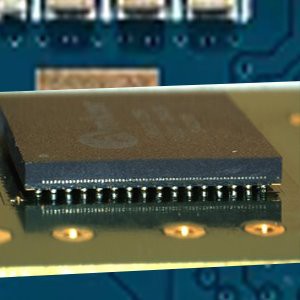

6. การตรวจสอบ (ฟังก์ชั่นเสริม)
ในระหว่างการบัดกรี
สามารถสังเกตสถานะการหลอมละลายได้กล้องด้านข้าง แน่นอนว่าสถานะการบัดกรีสามารถเห็นได้ในลักษณะเดียวกัน
วิดีโอจะแสดงบนจอภาพที่ใช้สำหรับการสร้างภาพ CCD แบบออปติคัล
รายละเอียดเพิ่มเติมเกี่ยวกับการบัดกรีสำหรับการซ่อม ecu ของยานยนต์ นี่คือวิดีโอสำหรับการอ้างอิงของคุณ:
