คอมพิวเตอร์จอสัมผัส BGA Rework Station
คอมพิวเตอร์หน้าจอสัมผัสสถานีปรับปรุง BGA 1. คำอธิบายผลิตภัณฑ์ของคอมพิวเตอร์หน้าจอสัมผัสสถานีปรับปรุง bga DH-D1 ด้วยการควบคุมวงปิดเทอร์โมคัปเปิลชนิด k ที่มีความแม่นยำสูงและระบบชดเชยอุณหภูมิอัตโนมัติ PID โมดูลอุณหภูมิและชุดควบคุมอัจฉริยะ สถานีปรับปรุง BGA ของเรา ..
คำอธิบาย
1. คำอธิบายผลิตภัณฑ์ของคอมพิวเตอร์หน้าจอสัมผัส bga rework station DH-D1
ด้วยการควบคุมวงปิดเทอร์โมคัปเปิลชนิด k ที่แม่นยำสูงและระบบชดเชยอุณหภูมิอัตโนมัติ PID โมดูลอุณหภูมิ และหน่วยควบคุมอัจฉริยะ สถานีปรับปรุง BGA DH-D1 ของเราจึงสามารถเบี่ยงเบนอุณหภูมิได้อย่างแม่นยำที่ ±2 องศา ในขณะเดียวกัน ตัวเชื่อมต่อการวัดอุณหภูมิภายนอกช่วยให้สามารถระบุอุณหภูมิและการวิเคราะห์แบบเรียลไทม์ได้อย่างแม่นยำ
2. คุณสมบัติเฉพาะของคอมพิวเตอร์หน้าจอสัมผัสคอมพิวเตอร์ bga rework station DH-D1
| พลัง | 4800W |
| เครื่องทำความร้อนยอดนิยม | เครื่องทำลมร้อน 800W |
| เครื่องทำความร้อนด้านล่าง | อากาศร้อน 1200W,อินฟราเรด 2700W |
| แหล่งจ่ายไฟ | AC220V+10%,50/60HZ |
| มิติข้อมูล | ยาว 560*ก650*ส580 มม |
| การวางตำแหน่ง | รองรับ PCB N-groove และมีฟิกซ์เจอร์สากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิลชนิด K, การควบคุมวงปิด, การทำความร้อนแบบอิสระ |
| ความแม่นยำของอุณหภูมิ | ±2 องศา |
| ขนาดพีซีบี | สูงสุด 420*400 มม. ต่ำสุด 22*22 มม |
| ปรับแต่งโต๊ะทำงานอย่างละเอียด | ±15 มม. เดินหน้า/ถอยหลัง +15 มม. แท่นขุดเจาะ/ซ้าย |
| ชิปบีจีเอ | 2*2 - 80*80 มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 31 กก |
3. คุณสมบัติผลิตภัณฑ์ของคอมพิวเตอร์หน้าจอสัมผัส bga rework station DH-D1
การออกแบบโดยมนุษย์ทำให้เครื่องใช้งานง่าย โดยปกติแล้วพนักงานสามารถเรียนรู้การใช้งานได้ภายใน 10 นาที ไม่มีประสบการณ์หรือทักษะทางวิชาชีพพิเศษเป็นสิ่งจำเป็นซึ่งช่วยประหยัดเวลาและพลังงานสำหรับบริษัทของคุณ
เหมาะสำหรับ PCB ประเภทต่างๆ ทุกขนาด
วัสดุที่เหนือกว่ารับประกันอายุการใช้งานที่ยาวนาน พัดลมระบายความร้อนแบบ Cross-flow บนและล่างทำให้เครื่องเย็นลงโดยอัตโนมัติ
ทันทีที่กระบวนการทำความร้อนเสร็จสิ้นซึ่งหลีกเลี่ยงการเสื่อมสภาพและการเสื่อมสภาพของเครื่องจักรได้อย่างมีประสิทธิภาพ3-มีการรับประกันระบบทำความร้อนปี
มีการสนับสนุนทางเทคนิคไม่จำกัดตลอดอายุการใช้งานและการฝึกอบรมฟรี

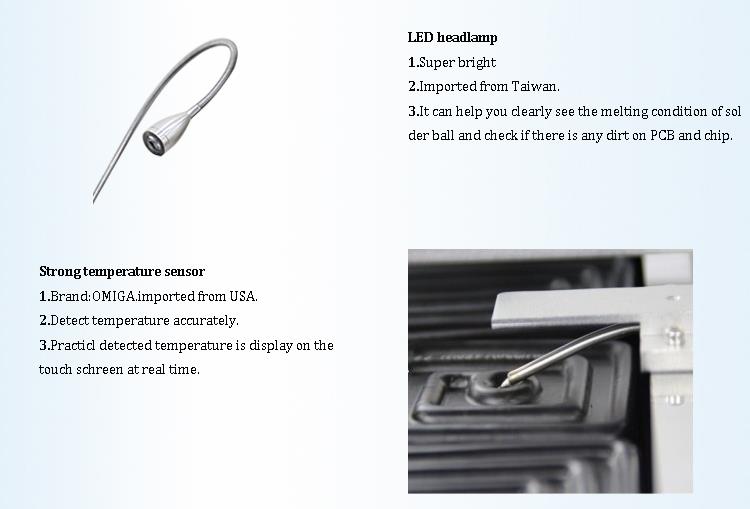

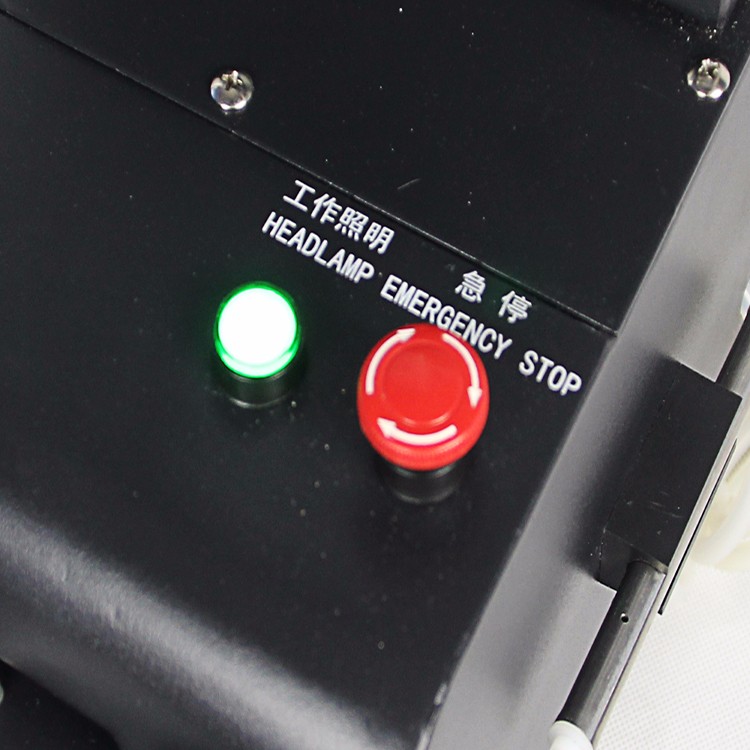

ไฟหน้า LED สว่างเป็นพิเศษนำเข้าจากผู้ผลิตชั้นนำของไต้หวัน ช่วยให้คุณเห็นสภาพการหลอมละลายของลูกประสานได้อย่างชัดเจนและตรวจสอบว่ามีหรือไม่มีสิ่งสกปรกบน PCB และชิป
มีการหยุดฉุกเฉินในกรณีฉุกเฉินใด ๆ

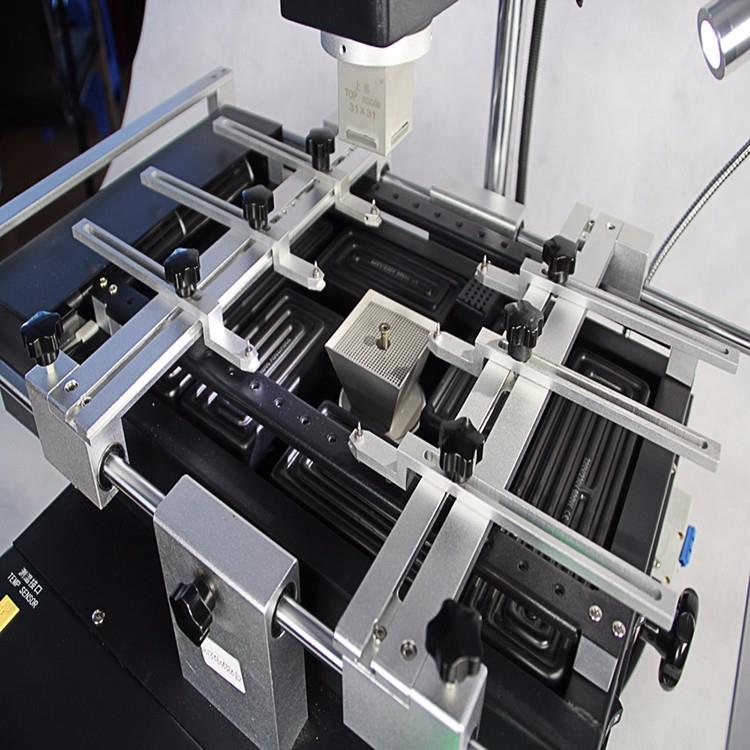

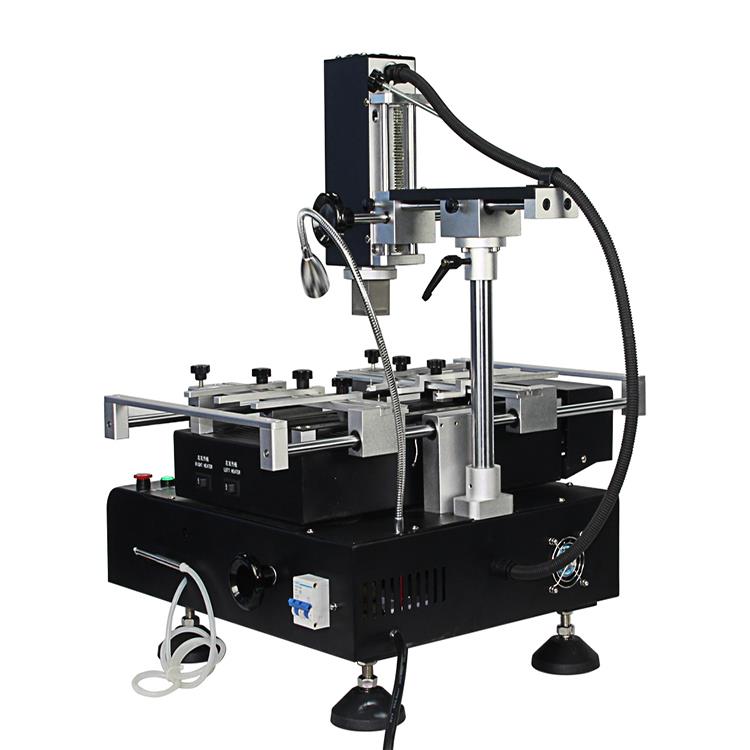

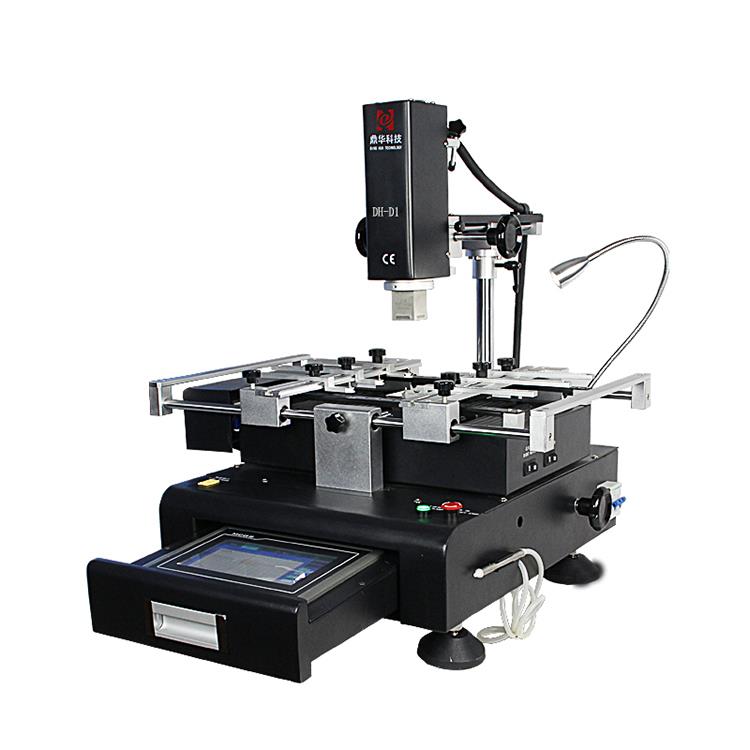

4. รายละเอียดสินค้า สถานีรีเวิร์ค BGA คอมพิวเตอร์หน้าจอสัมผัส DH-D1

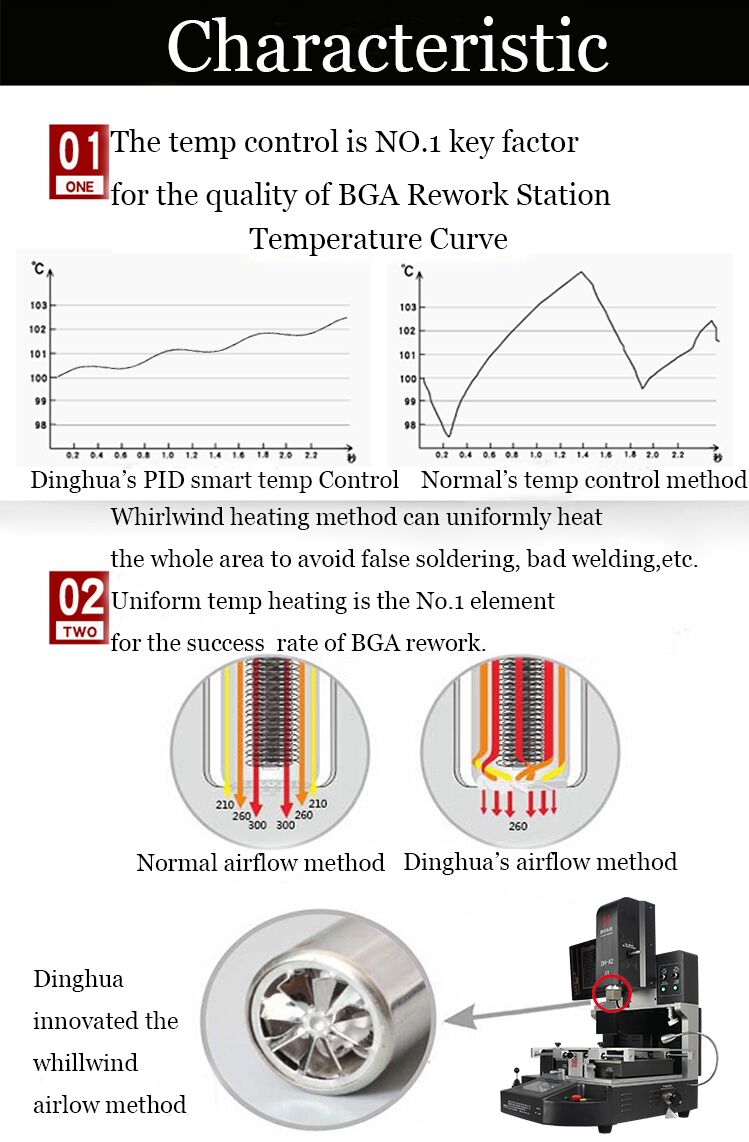

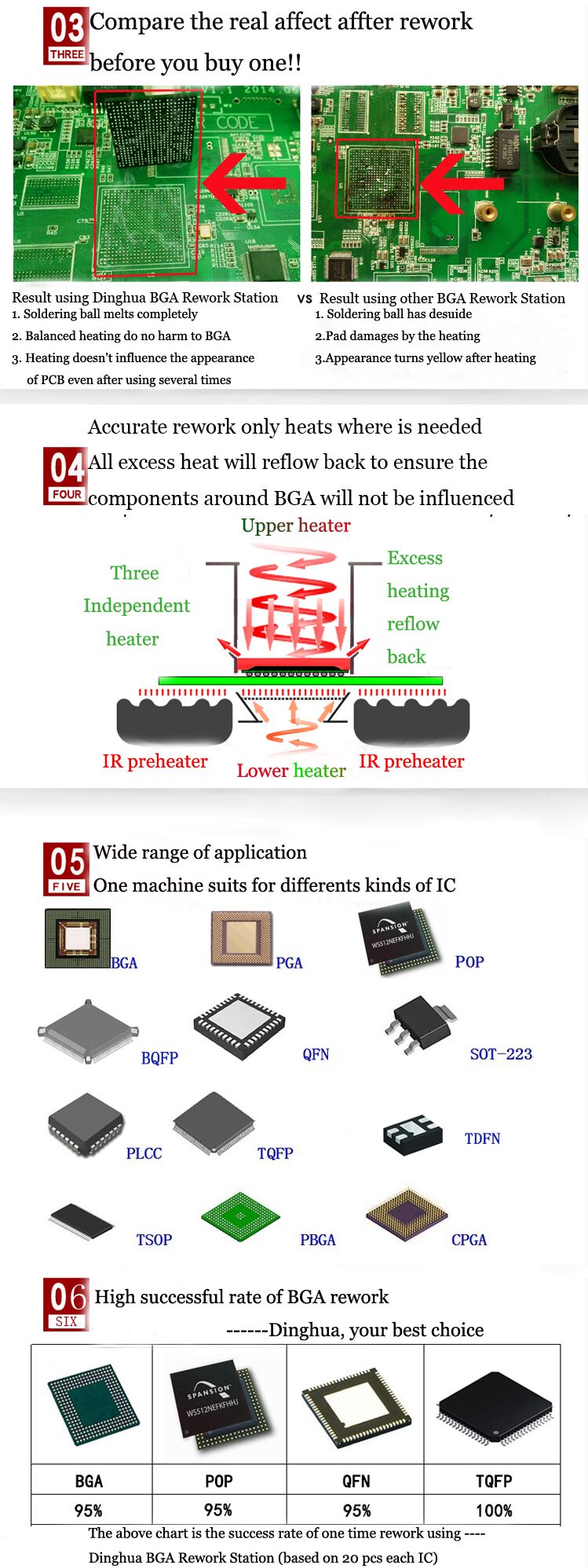

5. ทำไมต้องเลือกคอมพิวเตอร์หน้าจอสัมผัส bga rework station DH-D1

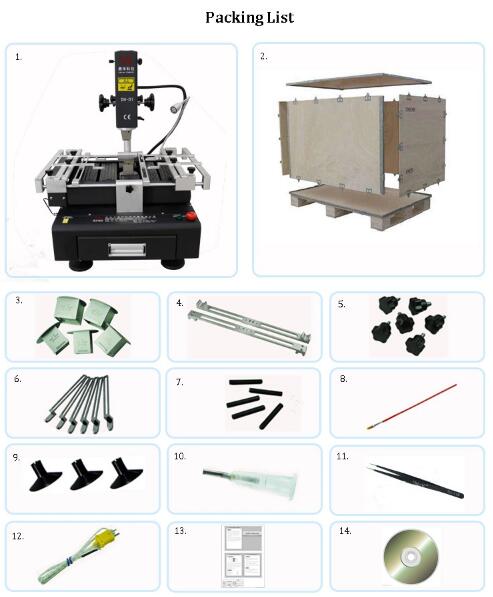

6. การบรรจุ การส่งมอบเครื่องคอมพิวเตอร์หน้าจอสัมผัส bga rework station DH-D1
7. ความรู้ที่เกี่ยวข้องกับ BGA
การวางชิป BGA และกฎการกำหนดเส้นทาง
BGA เป็นส่วนประกอบที่ใช้กันทั่วไปบน PCB โดยทั่วไปคือ CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP เป็นต้น ส่วนใหญ่จะอยู่ในประเภทบรรจุภัณฑ์ bga กล่าวโดยย่อคือ 80% ของสัญญาณความถี่สูงและสัญญาณพิเศษจะถูกดึงออกจากแพ็คเกจประเภทนี้ ดังนั้นวิธีจัดการกับการกำหนดเส้นทางแพ็คเกจ BGA จะมีผลกระทบอย่างมากต่อสัญญาณที่สำคัญ
ชิ้นส่วนเล็กๆ ที่มักจะล้อมรอบ BGA สามารถแบ่งออกเป็นหลายประเภทตามความสำคัญ
โดยผ่าน
วงจร RC ของขั้วต่อนาฬิกา
การหน่วง (ปรากฏในตัวต้านทานแบบอนุกรม ประเภทแบงค์ เช่น สัญญาณ BUS หน่วยความจำ)
วงจร EMI RC (ปรากฏในแบบหน่วง, C, รูปแบบความสูงแบบดึง เช่น สัญญาณ USB)
วงจรพิเศษอื่นๆ (วงจรพิเศษที่เพิ่มตาม CHIP ที่แตกต่างกัน เช่น วงจรตรวจจับอุณหภูมิของ CPU)
กลุ่มวงจรไฟฟ้าขนาดเล็ก 40 มิลหรือน้อยกว่า (ในรูปแบบของ C, L, R ฯลฯ วงจรประเภทนี้มักจะปรากฏใกล้กับ AGP CHIP หรือ CHIP พร้อมฟังก์ชัน AGP และกลุ่มพลังงานที่แตกต่างกันจะถูกคั่นด้วย R, L)
ดึง R, C ต่ำ
กลุ่มวงจรขนาดเล็กทั่วไป (ปรากฏใน R, C, Q, U ฯลฯ; ไม่มีข้อกำหนดในการติดตาม)
ดึงความสูง R, RP
1-6-โดยปกติแล้ววงจรรายการจะเป็นจุดเน้นของการจัดวาง และจะถูกจัดเรียงให้ใกล้กับ BGA มากที่สุด ซึ่งต้องได้รับการดูแลเป็นพิเศษ ความสำคัญของวงจรที่ 7 นั้นเป็นอันดับสอง แต่จะอยู่ใกล้กับ BGA มากขึ้นด้วย 8, 9 เป็นวงจรทั่วไปที่สามารถเชื่อมต่อสัญญาณได้
สัมพันธ์กับความสำคัญของความสำคัญของชิ้นส่วนขนาดเล็กในบริเวณใกล้เคียงกับ BGA ข้างต้น ข้อกำหนดเกี่ยวกับ ROUTING มีดังนี้:
by pass =>เมื่ออยู่ฝั่งเดียวกับ CHIP จะต่อตรงด้วยพิน CHIP เพื่อบายพาส จากนั้นบายพาสเพื่อดึงออกผ่านระนาบ เมื่อแตกต่างจาก CHIP ก็สามารถใช้ร่วมกันผ่านพิน VCC และ GND ของ BGA ได้ 100ล้าน
Clock terminal RC circuit =>ความกว้างของสายเคเบิล ระยะห่างของสายไฟ ความยาวของสายไฟ หรือ GND ของแพ็คเกจ รักษารอยเส้นให้สั้นและเรียบที่สุดเท่าที่จะทำได้ โดยไม่ต้องข้ามตัวแบ่ง VCC
Damping =>ความกว้างของเส้นลวด ระยะห่างระหว่างบรรทัด ความยาวบรรทัด และการติดตามการจัดกลุ่ม ร่องรอยควรสั้นและราบรื่นที่สุดเท่าที่จะเป็นไปได้ และต้องมีร่องรอยหนึ่งชุดไม่ปะปนกับสัญญาณอื่นๆ..
EMI RC Circuits =>ความกว้างของสายเคเบิล ระยะห่างระหว่างสาย การเดินสายแบบขนาน แพคเกจ GND และข้อกำหนดอื่นๆ เสร็จสิ้นตามความต้องการของลูกค้า
Other special circuits =>ความกว้างของสายไฟ, แพคเกจ GND หรือข้อกำหนดในการกวาดล้างการติดตาม เสร็จสิ้นตามความต้องการของลูกค้า
40milthe following small power circuit group =>ความกว้างของสายเคเบิลและความต้องการอื่น ๆ ทำให้ชั้นพื้นผิวสมบูรณ์ให้มากที่สุดเท่าที่จะเป็นไปได้เพื่อรักษาไว้อย่างสมบูรณ์พื้นที่ภายในสำหรับสายสัญญาณและพยายามหลีกเลี่ยงสัญญาณไฟฟ้าที่ผ่านชั้นต่างๆ
ในพื้นที่ BGA ทำให้เกิดการรบกวนโดยไม่จำเป็น
Pull low R, C =>ไม่มีข้อกำหนดพิเศษ เส้นเรียบ
General small circuit group =>ไม่มีข้อกำหนดพิเศษ เส้นเรียบ
Pull height R,RP =>ไม่มีข้อกำหนดพิเศษ เส้นเรียบ
