ซ่อมรถกล่องคอมพิวเตอร์
1. การซ่อมรถกล่องคอมพิวเตอร์เรียกอีกอย่างว่าการซ่อมแซม ECU (โมดูลควบคุมอิเล็กทรอนิกส์)
2.โปรไฟล์อุณหภูมิสามารถบันทึกได้มากถึง 50 000 กลุ่ม
3. ปุ่มเดียวเพื่อเริ่มการบัดกรีหรือ desolder โดยอัตโนมัติ
4. เครื่องทำความร้อนแบบไฮบริดซึ่งป้องกัน PCB ได้ดีกว่า
คำอธิบาย
เครื่องรีเวิร์คอัตโนมัติสูงสำหรับการซ่อมรถกล่องคอมพิวเตอร์
ด้วยการปันส่วนราคา/ประสิทธิภาพที่สูงขึ้น และการเป็นเจ้าของเทคโนโลยีการจัดตำแหน่งด้วยแสงที่ได้รับการจดสิทธิบัตรแล้ว ระบบการทำงานซ้ำของ DH(Dinghua) จึงถูกจัดให้อยู่ในอันดับต้นๆ ของตลาดทั่วโลก แม้แต่ในอุตสาหกรรมโทรศัพท์มือถือ เราก็ชนะการประมูลจาก Google นับประสาอะไรกับอุตสาหกรรมอื่นๆ เช่น ECU รถยนต์ แล็ปท็อป และอุปกรณ์สื่อสาร และอื่นๆ
พารามิเตอร์ผลิตภัณฑ์:
| แบบอย่าง | DH-A2E |
| แหล่งจ่ายไฟ | 110~220V +/- 10% 50/60Hz |
| กำลังไฟพิกัด | 5000W |
| เครื่องทำความร้อนด้านบน | อากาศร้อนซึ่งสามารถปรับได้ |
| เครื่องทำความร้อนด้านล่าง | การทำความร้อนแบบไฮบริดสำหรับ PCBa และระดับชิป |
| การติดตั้ง | การจัดตำแหน่งด้วยแสง ขั้นตอนที่มองเห็นได้ ความแม่นยำ 0.01 มม |
| ขนาดพีซีบี | 10*10~450*500มม |
| ชิป | 1 * 1 ~ 80 * 80 (มากกว่า 80 * 80 มม. เป็นตัวเลือก) |
| ระดับอัตโนมัติ | สูงอัตโนมัติ |
| หลังการขาย | ไกด์และการฝึกอบรมออนไลน์ (วิดีโอคอลหากต้องการ) |
| ลูกบัดกรี | ตะกั่วหรือตะกั่วฟรีและบัดกรี (ผู้ใช้ให้) |
| ปลั๊กไฟ | ตามความต้องการของลูกค้า |
| ความถี่ | ทำงาน 3 ชั่วโมง พัก 10 นาที |
| เครื่องป้อนชิป | พกพาชิปไปบัดกรีหรือรับและย้อนกลับโดยอัตโนมัติ |
| CCD แบบออปติคัล | อัตโนมัติ |
| กล้องด้านข้าง | สังเกตสถานะการหลอมของลูกประสาน (ไม่จำเป็น) |
| มิติ | 600*700*850มม |
| น้ำหนัก | 70กก |
ขั้นตอนการทำงานของเครื่อง:
1. การถอดหรือถอดชิป/ส่วนประกอบออก:
ปุ่มเดียวในการเริ่มต้น ชิปจะถูกหยิบขึ้นมาโดยอัตโนมัติหลังจากทำความร้อน

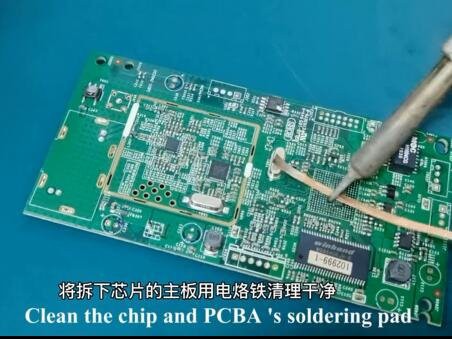

2. ทำความสะอาดแผ่นบัดกรีชิปและ PCB
ทำความสะอาดชิปที่ถอดออกและแผ่นบัดกรีด้วยตนเองเพื่อเตรียมการรีบอล
3. การรีบอลหรือการพิมพ์การวางประสาน
ตามข้อกำหนดของชิปในการรีบอลหรือพิมพ์การบัดกรี
เพื่อการปกป้องสิ่งแวดล้อมที่ดียิ่งขึ้น เราขอแนะนำให้คุณใช้
ลูกบัดกรีไร้สารตะกั่วหรือวางประสาน
4. ทำให้ลูกประสานหรือวางประสานแข็งตัว

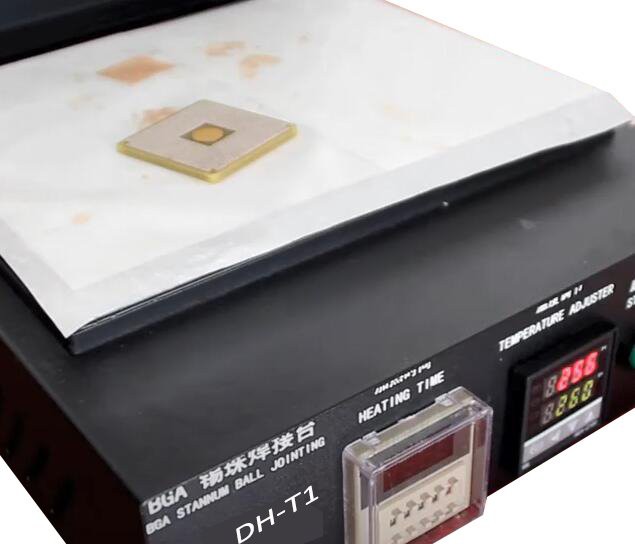

คุณอาจใช้สถานีเล็กๆ ดังข้างต้น (DH-T1) ซึ่งแบ่งออกเป็น 2 ส่วน ส่วนแรกสำหรับทำความร้อน ส่วนหนึ่งคือ
เพื่อความเย็น
5. การจัดตำแหน่งด้วยแสง
ความแม่นยำในการติดตั้งสูงถึง 0.01 มม. ตรวจสอบให้แน่ใจว่าใส่ชิปถูกต้องทั้งหมด
ตำแหน่งบนเมนบอร์ด
6. การบัดกรี
บัดกรีอัตโนมัติ เย็นอัตโนมัติ และเครื่องอัตโนมัติ
รีเซ็ตได้สะดวกยิ่งขึ้นเพื่อใช้ในครั้งต่อไป
ซ่อมรถยนต์กล่องคอมพิวเตอร์: ความรู้ข้อมูลที่เกี่ยวข้อง
โดยทั่วไปคอมพิวเตอร์สำหรับการเดินทางจะใช้ในรถยนต์ EFI (ระบบฉีดเชื้อเพลิงอิเล็กทรอนิกส์) เพื่อควบคุมปริมาณการฉีดเชื้อเพลิง อัตราส่วนผสม และฟังก์ชันอื่นๆ ประกอบด้วยไมโครคอมพิวเตอร์และวงจรต่อพ่วง ไมโครคอมพิวเตอร์รวมไมโครโปรเซสเซอร์ (CPU) หน่วยความจำ และอินเทอร์เฟซอินพุต/เอาท์พุตไว้บนชิปตัวเดียว
ส่วนประกอบหลักคือไมโครคอมพิวเตอร์ โดยมี CPU เป็นส่วนหลัก ECU (หน่วยควบคุมอิเล็กทรอนิกส์) แปลงสัญญาณอินพุตเป็นรูปแบบดิจิทัล ดำเนินการประมวลผลเปรียบเทียบตามข้อมูลอ้างอิงที่เก็บไว้ และคำนวณค่าเอาต์พุต จากนั้นสัญญาณเอาท์พุตจะถูกขยายด้วยกำลังเพื่อควบคุมส่วนประกอบเซอร์โวการปรับค่าต่างๆ เช่น รีเลย์และสวิตช์
ECU ประกอบด้วยสามส่วน: วงจรอินพุต ไมโครคอมพิวเตอร์ และวงจรเอาต์พุต วงจรอินพุตรับสัญญาณจากเซ็นเซอร์และอุปกรณ์อื่นๆ กรองและขยายสัญญาณเหล่านี้ และแปลงเป็นระดับแรงดันไฟฟ้าเฉพาะ สัญญาณที่ส่งจากเซ็นเซอร์ไปยังวงจรอินพุตของ ECU อาจเป็นได้ทั้งแบบอะนาล็อกหรือดิจิตอล ตัวแปลงแอนะล็อก/ดิจิทัลในวงจรอินพุตจะแปลงสัญญาณแอนะล็อกเป็นสัญญาณดิจิทัล ซึ่งจากนั้นจะถูกส่งไปยังไมโครคอมพิวเตอร์ ไมโครคอมพิวเตอร์จะประมวลผลสัญญาณที่ประมวลผลล่วงหน้าเหล่านี้และส่งข้อมูลที่ประมวลผลไปยังวงจรเอาต์พุต วงจรเอาท์พุตจะขยายกำลังของข้อมูลดิจิทัล และในบางกรณี จะแปลงกลับเป็นสัญญาณแอนะล็อก ซึ่งขับเคลื่อนส่วนประกอบเซอร์โวการปรับแบบควบคุม
