สถานีปรับปรุง Bga อัตโนมัติ
1. ใช้งานง่าย
2. การควบคุมหน้าจอสัมผัส
3.3 พื้นที่ทำความร้อนอิสระ..
4.รับประกันระบบทำความร้อนอย่างน้อย 1- ปี
คำอธิบาย
สถานีปรับปรุง BGA อัตโนมัติ
1. การใช้สถานีปรับปรุง BGA อัตโนมัติ
เมนบอร์ดของคอมพิวเตอร์ สมาร์ทโฟน แล็ปท็อป ลอจิกบอร์ดของ MacBook กล้องดิจิตอล เครื่องปรับอากาศ ทีวี และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ จากอุตสาหกรรมต่างๆ เช่น การแพทย์ การสื่อสาร รถยนต์ ฯลฯ
เหมาะสำหรับชิปประเภทต่างๆ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA และชิป LED
2. คุณสมบัติผลิตภัณฑ์ของสถานีปรับปรุง BGA อัตโนมัติ
- ประสิทธิภาพสูงคือเป้าหมายสูงสุดในการแสวงหาความสมบูรณ์แบบอย่างต่อเนื่อง ด้วยองค์ประกอบความร้อนที่ดี การฉีดลมร้อนด้านบน 1000W และระบบทำความร้อนด้านล่าง IR ขนาดใหญ่พิเศษ DH-A2E มอบประสิทธิภาพที่ยอดเยี่ยมในการบัดกรีและการแยกบัดกรี แคลมป์เปอร์อเนกประสงค์ได้รับการออกแบบมาเป็นพิเศษสำหรับ PCB ต่างๆ ตั้งแต่โทรศัพท์มือถือไปจนถึงบอร์ดเซิร์ฟเวอร์
- ความน่าเชื่อถือของ DH-A2E ช่วยให้มั่นใจได้ถึงคุณภาพและอัตราผลตอบแทนที่มั่นคง การใช้ไมโครโปรเซสเซอร์อุตสาหกรรมแบบคลุมเครือใหม่และกลไกเชิงเส้นที่มีความแม่นยำระดับการบินให้ผลลัพธ์ที่แม่นยำและเชื่อถือได้มากขึ้น ระบบการจัดตำแหน่งสีที่แตกต่างกันที่แม่นยำและชัดเจนช่วยให้มั่นใจได้ว่าการจัดตำแหน่งสีที่เชื่อถือได้
- การออกแบบที่ใช้งานง่ายด้วยอินเทอร์เฟซการทำงานแบบรวมช่วยเพิ่มประสบการณ์ผู้ใช้ ไม่จำเป็นต้องมีอุปกรณ์เพิ่มเติมหรือการจ่ายอากาศ ไฟ AC เพียงอย่างเดียวก็เพียงพอแล้ว ด้วยการฝึกอบรมเพียงสองชั่วโมง ผู้ปฏิบัติงานสามารถเข้าใจและใช้งานตัวควบคุมที่ใช้งานง่าย ซึ่งได้รับการออกแบบมาให้ใช้งานง่ายมาก
3. ข้อกำหนดของสถานีปรับปรุง BGA อัตโนมัติ
| พลัง | 5300w |
| เครื่องทำความร้อนยอดนิยม | อากาศร้อน 1200w |
| เครื่องทำความร้อนด้านล่าง | เครื่องทำลมร้อน 1200W. อินฟาเรด 2700w |
| แหล่งจ่ายไฟ | AC220V±10% 50/60Hz |
| มิติ | L530*ก670*ส790 มม |
| การวางตำแหน่ง | รองรับ PCB ร่อง V และมีฟิกซ์เจอร์สากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิล Ktype, การควบคุมวงปิด, ระบบทำความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | +2 องศา |
| ขนาดพีซีบี | สูงสุด 450*490 มม. ต่ำสุด 22 *22 มม |
| การปรับแต่งโต๊ะทำงานแบบละเอียด | ±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ขวา/ซ้าย |
| ชิปบีจีเอ | 80*80-1*1มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 70กก |

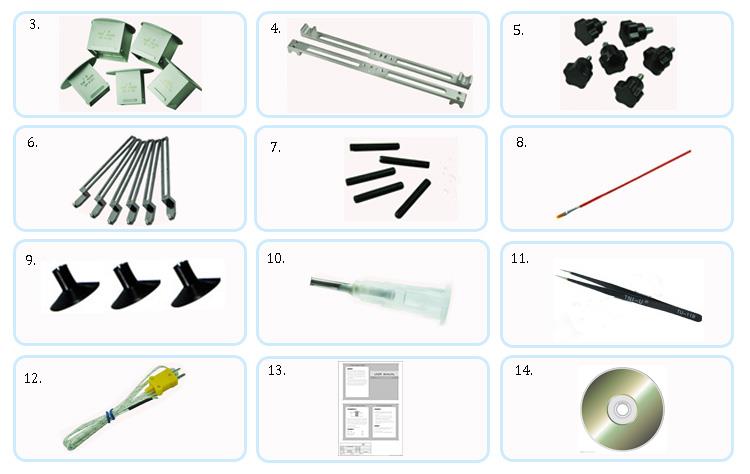

4.รายละเอียดของสถานีปรับปรุง BGA อัตโนมัติ
5. เหตุใดจึงเลือกสถานีปรับปรุง BGA อัตโนมัติของเรา
6.ใบรับรองสถานีปรับปรุง BGA อัตโนมัติ
7. การบรรจุและจัดส่งสถานีปรับปรุง BGA อัตโนมัติ
8. ความรู้ที่เกี่ยวข้องเกี่ยวกับสถานีปรับปรุง BGA อัตโนมัติ
วิธีการและเทคนิคการวางลูกบอล BGA:
1.ขั้นแรก:ตรวจสอบให้แน่ใจว่าพื้นผิวแผ่นรองลูกบอล BGA เรียบ ถ้าไม่แบนก็ทำให้แผ่นเรียบ หากไม่สามารถมองเห็นได้ด้วยตา ให้ทำความสะอาดด้วยน้ำล้างและตรวจสอบด้วยการสัมผัส ไม่ควรมีเสี้ยน หากแผ่นไม่มันเงา ให้เติมฟลักซ์แล้วถูแผ่นไปมาจนมันเงา เสร็จแล้วควรทำความสะอาดเบาะ
2.ที่สอง:นี่เป็นหนึ่งในขั้นตอนสำคัญ ใช้แปรงหัวแบนขนาดเล็กทาครีมบัดกรีลงบนแผ่น BGA เบาๆ ต้องใช้ฟลักซ์อย่างสม่ำเสมอและทั่วถึง ภายใต้แสงไฟฟลูออเรสเซนต์ ฟลักซ์ควรปรากฏกระจายเท่าๆ กัน หากไม่ได้ทำอย่างถูกต้อง ไม่ว่าคุณจะให้ความร้อนโดยใช้ตะแกรงเหล็กหรือไม่ก็ตาม ก็อาจทำให้เกิดปัญหาได้ โดยเฉพาะอย่างยิ่งหากทำความร้อนโดยไม่มีตะแกรงเหล็ก เนื่องจากฟลักซ์จะร้อนไม่สม่ำเสมอ และอาจนำไปสู่การเชื่อมต่อลูกประสาน
ประเด็นสำคัญ:
- ตาข่ายเหล็ก:ต้องสะอาดและไม่ควรเสียรูป หากผิดรูปควรแก้ไขด้วยมือ หากการเสียรูปรุนแรงเกินไป ควรเปลี่ยนตาข่าย
- การเลือกลูกประสาน:ลูกบัดกรีในตลาดมีหลายขนาด เช่น {{0}}.2 มม., 0.25 มม., 0.3 มม., 0.35 มม., {{1 0}}.4 มม., 0.45 มม., 0.5 มม., 0.6 มม. และ 0.76 มม. ตรวจสอบให้แน่ใจว่าได้เลือกลูกบอลบัดกรีที่สะอาดซึ่งมีขนาดเท่ากัน และแยกแยะระหว่างลูกบอลบัดกรีไร้สารตะกั่วและตะกั่วบัดกรี เนื่องจากอุณหภูมิหลอมเหลวแตกต่างกัน
3.ที่สาม:วางชิปไว้บนฐานของแท่นจับลูกบอล จากนั้นเทลายฉลุลงบนพื้นผิวเรียบของตาข่ายเหล็กเพื่อปล่อยลูกบอลบัดกรีตามจำนวนที่เหมาะสมลงในแต่ละหลุม เขย่าตาข่ายเหล็กเบาๆ เพื่อให้แน่ใจว่าลูกบอลบัดกรีอยู่ในตำแหน่งที่เหมาะสม จากนั้นจึงถอดตาข่ายเหล็กออก จากนั้นใช้กล้องเพื่อหนีบลูกบอลบัดกรีแล้วย้ายไปที่โต๊ะทำความร้อน (เมื่อทำการหลอมลูกบอลบัดกรี ต้องแน่ใจว่าได้แยกความแตกต่างระหว่างอุณหภูมิที่ปราศจากสารตะกั่วและไร้สารตะกั่ว โดยทั่วไปแล้ว ตะกั่วจะละลายที่ 190 องศา และปราศจากสารตะกั่วที่ 240 องศา) เมื่อให้ความร้อน BGA วัสดุที่อยู่ใต้ BGA ควรทำจากความร้อนเล็กน้อย - วัสดุนำไฟฟ้า เช่น ผ้าที่มีอุณหภูมิสูง เพื่อให้ความร้อนเกิดขึ้นอย่างรวดเร็ว เพื่อป้องกันความเสียหายต่อชิปจากการให้ความร้อนเป็นเวลานาน
4.ที่สี่:ความร้อนควรหยุดเมื่อใด? เมื่อสีลูกประสานเปลี่ยนเป็นสีเทาแล้วเปลี่ยนเป็นมันวาวและเป็นของเหลว ก็ถึงเวลาที่ต้องหยุด ควรให้ความร้อนภายใต้แสงสว่างที่ดี โดยเฉพาะแสงจากหลอดฟลูออเรสเซนต์ เพื่อให้มองเห็นได้ชัดเจนยิ่งขึ้น (หมายเหตุ: โดยทั่วไปตรงกลางของ BGA จะให้ความร้อนช้ากว่าพื้นที่โดยรอบ สังเกตลูกบอลบัดกรีเปลี่ยนจากสีเทาเป็นสว่างเพื่อแสดงว่าได้รับความร้อนอย่างเหมาะสม มือใหม่อาจพบว่าสิ่งนี้ทำได้ยาก ดังนั้นอีกวิธีหนึ่งคือค่อยๆ สัมผัส BGA ที่ให้ความร้อน ด้วยแหนบ หากลูกบัดกรีเปลี่ยนรูปเป็นของเหลว ก็แสดงว่าพร้อมแล้ว ถ้าไม่เช่นนั้น มันจะเคลื่อนตัว) หากชิปหนาเกินไปและให้ความร้อนได้ยาก ให้ใช้ปืนความร้อนที่ความสูงคงที่เพื่อให้เคลื่อนที่ได้ หลีกเลี่ยงการเน้นความร้อนไปที่จุดเดียว เพราะอาจทำให้เกิดความเสียหายได้ ลูกประสานที่อยู่ตรงกลางของ BGA จะสว่างขึ้นเมื่อการทำความร้อนเสร็จสิ้น ปล่อยให้เย็นตามธรรมชาติเพื่อผลลัพธ์ที่ดี
