สถานีปรับปรุง BGA ของกล้อง CCD

สถานีปรับปรุง BGA ของกล้อง CCD

1. การประยุกต์ใช้สถานีปรับปรุง BGA ของกล้อง CCD

เมนบอร์ดของคอมพิวเตอร์ สมาร์ทโฟน แล็ปท็อป MacBook ลอจิกบอร์ด กล้องดิจิตอล เครื่องปรับอากาศ ทีวี และอื่นๆ

อุปกรณ์อิเล็กทรอนิกส์จากอุตสาหกรรมการแพทย์ อุตสาหกรรมการสื่อสาร อุตสาหกรรมรถยนต์ ฯลฯ

เหมาะสำหรับชิปประเภทต่างๆ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED

2.คุณสมบัติผลิตภัณฑ์ของกล้อง CCD BGA Rework Station

• สถานีปรับปรุง SMT เพียงแห่งเดียวในช่วงราคาที่มีการมองเห็นความละเอียดสูง (HD) ที่แท้จริงเทียบเท่ากับอุตสาหกรรม

ระบบการทำงานซ้ำที่ทันสมัยที่สุด RW1210 ให้ภาพที่ซ้อนทับที่ชัดเจนของลีดส่วนประกอบ

และแผ่นบัดกรี PCB แม้จะซูม 230 เท่า

นี่เป็นผลจากการรวมกันของกล้อง CCD แบบแยกวิชั่น 1.3 ล้านพิกเซล และความสว่างสูงโดยแยกจากกัน

ควบคุมแสงสำหรับทั้งส่วนประกอบและ PCB โดยไม่คำนึงถึงระยะห่างหรือขนาดขององค์ประกอบ เทคโนโลยีการทำใหม่ของคุณ-

ician จะไม่มีปัญหาในการมองเห็นเมื่อพวกเขาได้รับการจัดตำแหน่งที่สมบูรณ์แบบบนจอแสดงผลขนาด 15 นิ้วของระบบ

• สถานีปรับปรุง DH-A2E มีเครื่องทำความร้อนแบบลมร้อน 2 เครื่อง เครื่องหนึ่งอยู่ด้านบนและด้านล่าง

การบัดกรีซ้ำที่ให้ผลลัพธ์ที่มั่นคงโดยไม่ต้องขยับแม้แต่ส่วนประกอบที่เล็กที่สุด สำหรับอุ่นด้านล่างร้อน

เครื่องทำความร้อนอากาศล้อมรอบด้วยเครื่องทำความร้อน "Rapid IR" 2700W เครื่องอุ่น IR 350 มม. x 250 มม. (13.75" x 10") นี้อย่างนุ่มนวล

เพิ่มอุณหภูมิของพื้นผิว PC หรือ LED เพื่อป้องกันการบิดงอและลดความเครียดบน

ส่วนประกอบและข้อต่อประสานที่อยู่ติดกับไซต์งานปรับปรุง เครื่องทำความร้อนแบบอินฟราเรดถูกปิดสนิทในกระจก

ช่องที่กระจายความร้อนอย่างรวดเร็วและป้องกันเศษขยะไม่ให้ตกลงไปในชิ้นส่วนต่าง ๆ ทำให้มั่นใจได้ถึงความปลอดภัยของผู้ปฏิบัติงาน

ลดการบำรุงรักษาและง่าย

ทำความสะอาด.

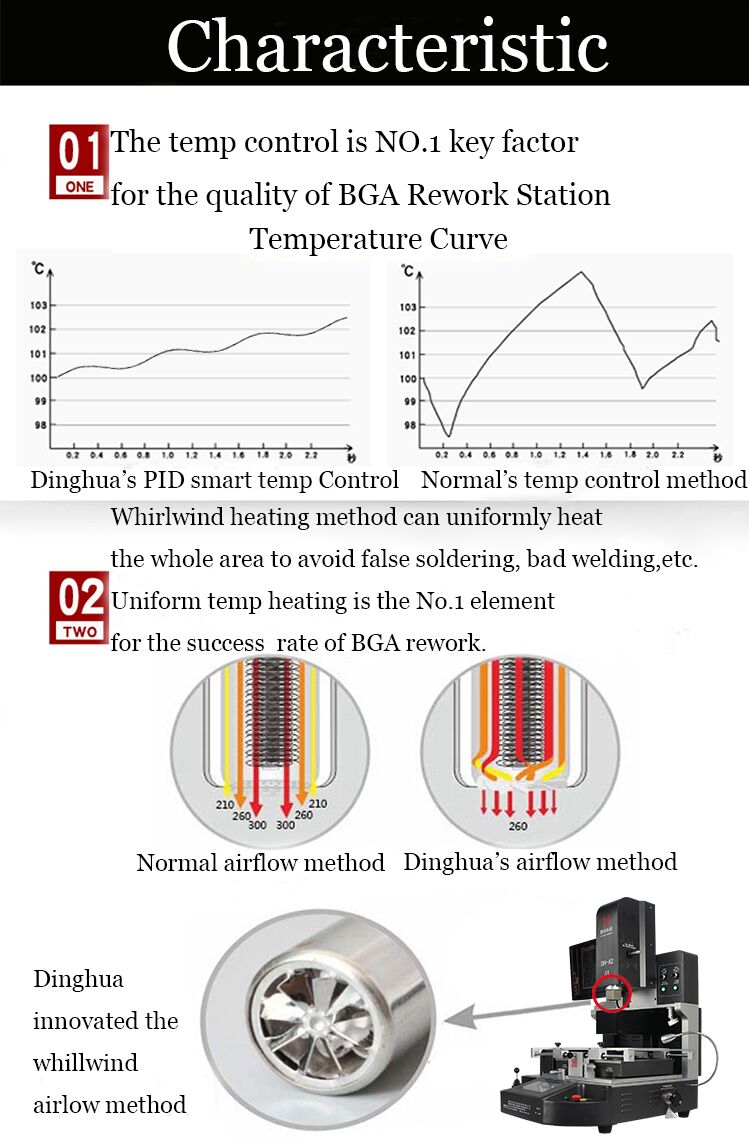

• มั่นใจได้ถึงการควบคุมอุณหภูมิที่แม่นยำด้วยพื้นที่ทำความร้อนอิสระ 3 แห่ง เครื่องสามารถตั้งค่าและประหยัด 1 ล้าน

ของโปรไฟล์อุณหภูมิ

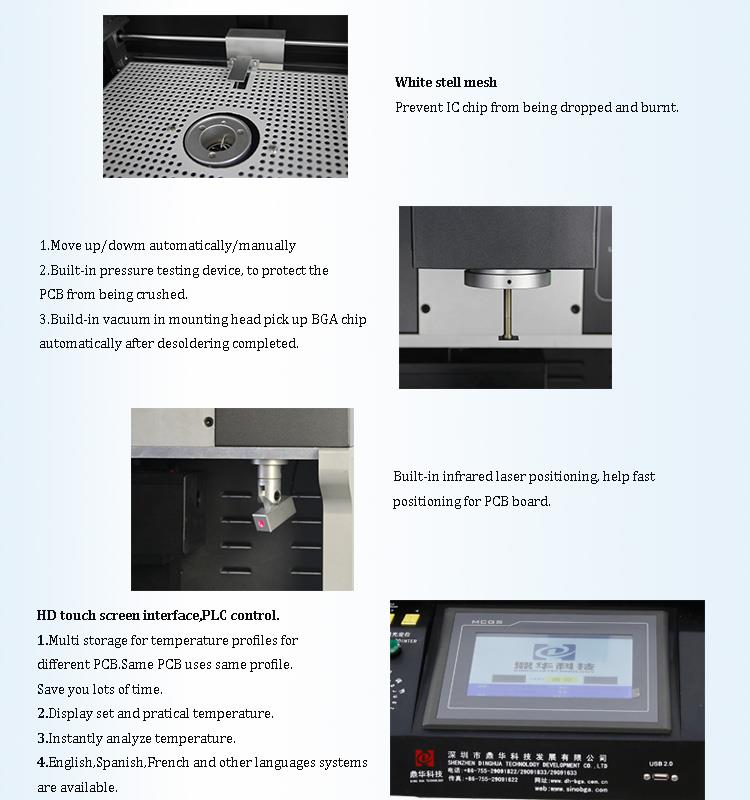

• สูญญากาศในตัวในหัวจับยึดจะเก็บชิป BGA โดยอัตโนมัติหลังจากเสร็จสิ้นการบัดกรี

3.ข้อมูลจำเพาะของสถานีปรับปรุง BGA ของกล้อง CCD

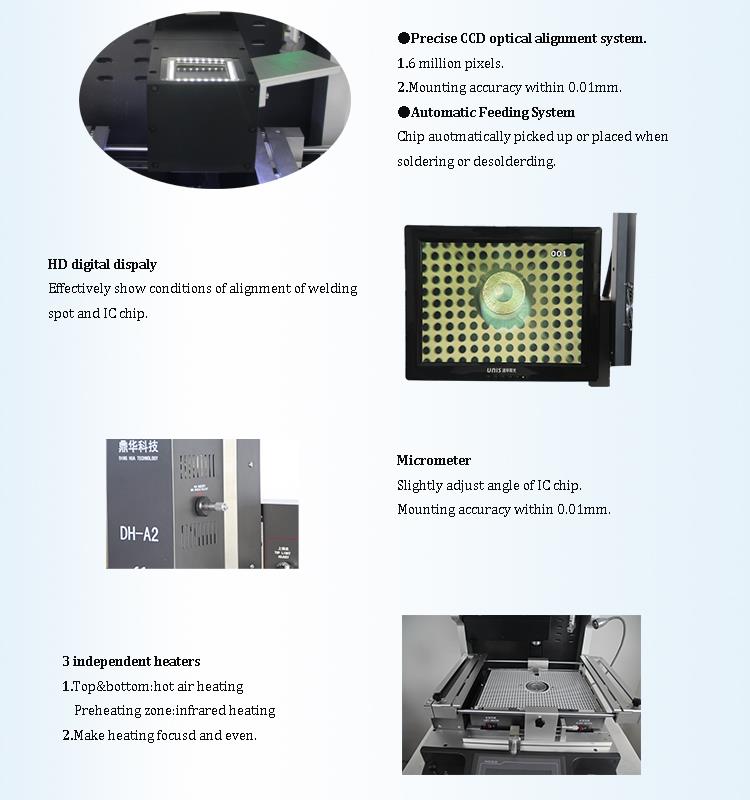

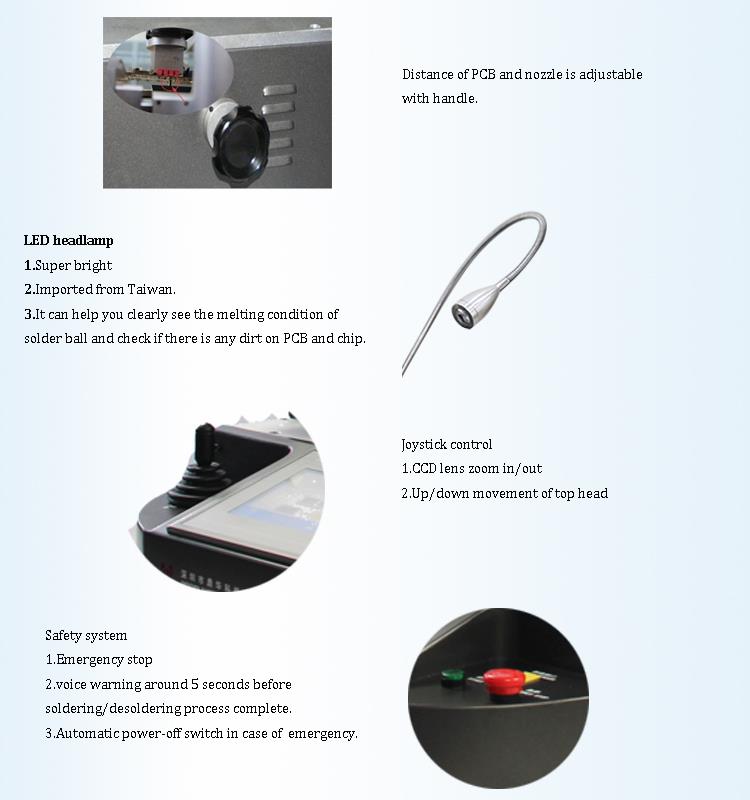

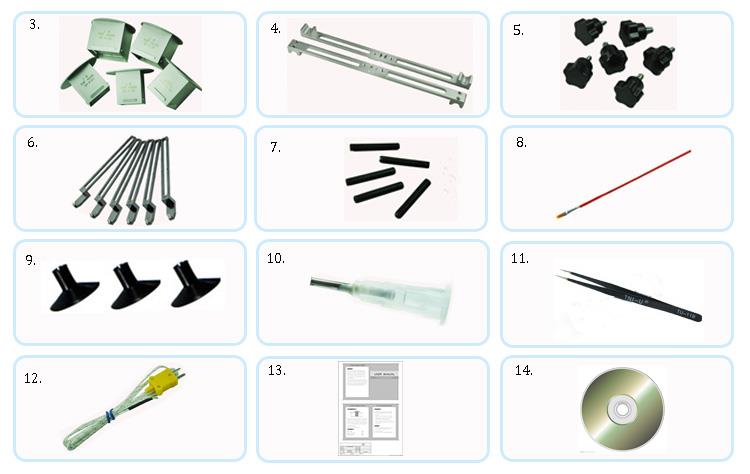

4. รายละเอียดของสถานีปรับปรุง BGA ของกล้อง CCD

5.ทำไมต้องเลือกสถานีปรับปรุง BGA ของกล้อง CCD ของเรา

6.ใบรับรองสถานีปรับปรุง BGA ของกล้อง CCD

7. การบรรจุและจัดส่งสถานีปรับปรุง BGA ของกล้อง CCD

8. คำถามที่พบบ่อย

การใช้งานและทักษะของสถานีปรับปรุง BGA คืออะไร

ขจัดคราบสกปรก

การเตรียมการทำงานซ้ำ: กำหนดหัวฉีดที่จะใช้สำหรับชิป BGA ที่จะซ่อมแซม อุณหภูมิของการซ่อมแซมคือ

กำหนดตามตะกั่วบัดกรีไร้สารตะกั่วที่ลูกค้าใช้ เนื่องจากจุดหลอมเหลวของตะกั่วบัดกรี

โดยทั่วไปลูกบอลจะอยู่ที่ 183 องศาเซลเซียส และจุดหลอมเหลวของลูกบอลบัดกรีไร้สารตะกั่วโดยทั่วไปจะอยู่ที่ประมาณ 217 องศาเซลเซียส แก้ไขบอร์ด PCB บน

แพลตฟอร์มการทำงานซ้ำ BGA และจุดสีแดงเลเซอร์อยู่ที่กึ่งกลางของชิป BGA เขย่าหัวตำแหน่งเพื่อตรวจสอบ

ความสูงของตำแหน่ง

2. ตั้งอุณหภูมิการขจัดบัดกรีและเก็บไว้สำหรับการทำงานซ้ำในภายหลัง คุณสามารถเรียกได้โดยตรง โดยทั่วไปอุณหภูมิของ desold-

สามารถกำหนดให้การบัดกรีและการบัดกรีเป็นกลุ่มเดียวกันได้

3. สลับไปที่โหมดการลบบนอินเทอร์เฟซหน้าจอสัมผัส คลิกปุ่มซ่อมแซม หัวทำความร้อนจะทำความร้อนโดยอัตโนมัติ

ลงชิป BGA

4. ห้าวินาทีก่อนที่อุณหภูมิจะเกิน เครื่องจะส่งสัญญาณเตือนและส่งเสียงเตือน หลังจากอุณหภูมิ

โค้งกว่าหัวฉีดจะรับชิป BGA โดยอัตโนมัติจากนั้นหัวจะดูด BGA ขึ้นไปยังตำแหน่งเริ่มต้น

ผู้ปฏิบัติงานสามารถเชื่อมต่อชิป BGA กับกล่องวัสดุ เสร็จสิ้นการบัดกรี

การบัดกรีตำแหน่ง

หลังจากติดดีบุกบนแพดเสร็จแล้ว ให้ใช้ชิป BGA ใหม่หรือชิป BGA ที่ฝังไว้ ยึดบอร์ด PCB ให้แน่น

วาง BGA ที่จะบัดกรีโดยประมาณที่ตำแหน่งของแผ่นอิเล็กโทรด

2. สลับไปที่โหมดการจัดวาง คลิกปุ่มเริ่ม หัวการจัดวางจะเลื่อนลง และหัวฉีดจะเลือกโดยอัตโนมัติ

ขึ้นชิป BGA ไปที่ตำแหน่งเริ่มต้น

3. เปิดเลนส์จัดแนวแสง ปรับไมโครมิเตอร์ แกน X แกน Y เพื่อปรับด้านหน้าและด้านหลังของบอร์ด PCB และ

มุม R เพื่อปรับมุมของ BGA สามารถแสดงลูกประสานบน BGA (สีน้ำเงิน) และข้อต่อประสานบนแผ่นอิเล็กโทรด (สีเหลือง)-

ed ในสีต่างๆ บนจอแสดงผล หลังจากปรับเข้ากับลูกประสานและข้อต่อประสานเรียบร้อยแล้ว ให้คลิก "การจัดตำแหน่งเสร็จสมบูรณ์"

ปุ่มบนหน้าจอสัมผัสหัววางจะหล่นลงโดยอัตโนมัติ วาง BGA ไว้บนแผ่น ปิดเครื่องดูดฝุ่นโดยอัตโนมัติ

จากนั้นปากจะเพิ่มขึ้น 2 ~ 3 มม. โดยอัตโนมัติจากนั้นให้ความร้อน เมื่อเส้นโค้งอุณหภูมิเกิน หัวทำความร้อนจะทำงานโดยอัตโนมัติ

ขึ้นสู่ตำแหน่งเริ่มต้น เดอะ

เชื่อมเสร็จแล้ว
