3 โซนความร้อนหน้าจอสัมผัส Bga สถานีบัดกรี

3 โซนความร้อนหน้าจอสัมผัสสถานีบัดกรี BGA

นี่คือเครื่องแบบแมนนวลระดับไฮเอนด์ รวมถึงสถานีปรับปรุง BGA ชุดหัวแร้ง กล้อง และหน้าจอมอนิเตอร์

และเป็นที่นิยมอย่างมากสำหรับ Xbox, macbook และ PS3/4 เป็นต้น การซ่อมในอเมริกาใต้ ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้ เป็นต้น

พารามิเตอร์ผลิตภัณฑ์ของ 3 โซนความร้อนหน้าจอสัมผัสสถานีบัดกรี BGA

คุณลักษณะของผลิตภัณฑ์และการใช้งานของ 3 โซนความร้อนหน้าจอสัมผัสสถานีบัดกรี BGA

· การวางตำแหน่งด้วยเลเซอร์ ตำแหน่ง bga และ pcb ที่รวดเร็วและแม่นยำ

· หัวแร้งดิจิตอลภายนอก ช่วยทำความสะอาด bga และเมนบอร์ดได้สะดวก

· ด้วย สายยาง สุญญากาศ หยิบ ชิป IC BGA ได้สะดวก

· ด้วยอินเทอร์เฟซ USB 2.0 สามารถเชื่อมต่อกับคอมพิวเตอร์ ควบคุมโดยซอฟต์แวร์

· การตั้งค่าแบบเรียลไทม์และการแสดงโปรไฟล์อุณหภูมิจริงสามารถใช้เพื่อวิเคราะห์และแก้ไขพารามิเตอร์ได้

· เซนเซอร์วัดอุณหภูมิภายนอกช่วยให้สามารถตรวจสอบอุณหภูมิและวิเคราะห์โปรไฟล์อุณหภูมิแบบเรียลไทม์ได้อย่างแม่นยำ

· หน้าจอสัมผัส HD และรหัสผ่านเริ่มต้นสำหรับการป้องกันและการปรับเปลี่ยน การควบคุม PLC การปรับการตั้งค่าพารามิเตอร์ PID ด้วยตนเอง

โมดูลอุณหภูมิที่แม่นยำ

· ใช้โซนทำความร้อนสามโซน ฮีตเตอร์ด้านบนและฮีตเตอร์ต่ำเป็นอากาศร้อน ส่วนฮีตเตอร์ด้านล่างเป็นโซนอุ่นอินฟราเรด

· การควบคุมวงปิดชนิด K ความแม่นยำของอุณหภูมิจะอยู่ที่ ±2 องศา

· พัดลมระบายความร้อนแบบ Cross Flow กำลังสูง ป้องกันไม่ให้ PCB เสียรูป

· ระบบบอกใบ้เสียง: มีระบบเตือนด้วยเสียง 5 วินาที-10 ก่อนการทำความร้อนเสร็จสิ้น เพื่อเตรียมผู้ปฏิบัติงานให้พร้อม

· มาตรการรักษาความปลอดภัย: การ์ดป้องกันความร้อนมากเกินไปและฟังก์ชันหยุดฉุกเฉิน

แอปพลิเคชัน:
1. สถานีทำใหม่นี้เหมาะสำหรับเมนบอร์ดโทรศัพท์มือถือ, วงจรกล่องรับสัญญาณ, แผงวงจรเราเตอร์, XBOX 360,

ผลิตภัณฑ์ดิจิทัลและอื่น ๆ
2. สามโซนอุณหภูมิของการทำความร้อนอิสระ, ความร้อนด้านบน 800W, พื้นที่อุ่น IR 2700W, เครื่องทำความร้อนด้านล่าง 1200W
3. อุณหภูมิสูงสุด: 400 องศา
4. คอมพิวเตอร์อุตสาหกรรมที่ติดตั้งในเครื่องจักรเพื่อควบคุมอุณหภูมิ, โค้งอุณหภูมิ, การเชื่อมชิปอัตโนมัติ,

การอุ่น การทำความเย็น ตัวควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง เพื่อให้การควบคุมอุณหภูมิมีความแม่นยำมาก
5. หัวทำความร้อนแบบเคลื่อนย้ายได้สะดวกในการใช้งาน
6. แผงวงจรระบายความร้อนพัดลมไหลข้ามพลังงานสูง
7. ปากกาดูดสูญญากาศที่สร้างขึ้นเพื่อหยิบชิป BGA ขึ้นมา
8. แผ่นทำความร้อนอินฟราเรดสามารถควบคุมความร้อนได้แยกกัน
9. จิ๊กยึด PCB สากลได้รับการออกแบบพื้นที่เชื่อมไม่จำเป็นต้องมีกรอบ
10. เครื่องอุ่นด้านล่างใช้สำหรับอุ่นบอร์ด PCB ให้แน่ใจว่าแผ่น PCB ไม่มีการเปลี่ยนรูป รองรับขนาดสูงสุด

พีซีบี 420*400 มม

11. เหมาะสำหรับการซ่อม BGA ทุกชนิด (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF...)
ไร้สารตะกั่วและไร้สารตะกั่ว

รายละเอียดสินค้าของ 3 โซนทำความร้อนหน้าจอสัมผัสสถานีบัดกรี BGA

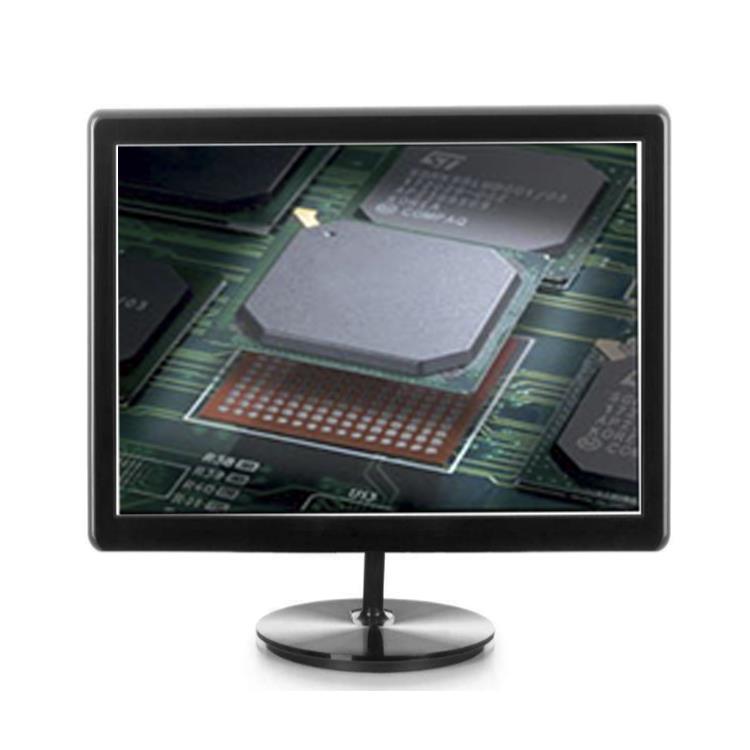

หน้าจอมอนิเตอร์(หน้าจอแสดงผล) 1080P 15 นิ้ว เราสามารถสังเกตกระบวนการหลอมเมื่อทำการบัดกรีได้

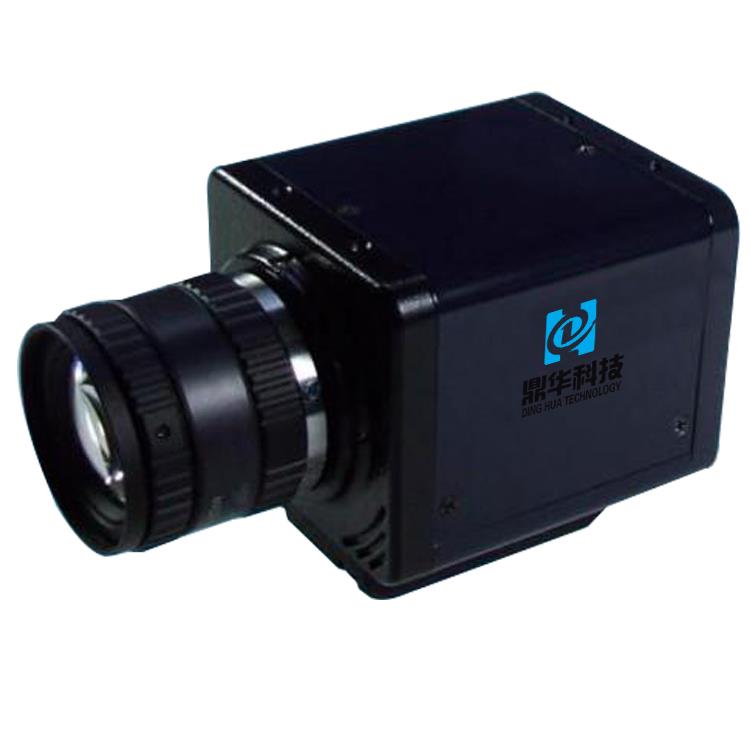

กล้อง 2 ล้านพิกเซล ใช้กับหน้าจอมอนิเตอร์สำหรับสังเกตการบัดกรีลูกบัดกรี BGA

การวางตำแหน่งด้วยเลเซอร์ เพื่อให้ PCB และชิปวางในตำแหน่งที่ถูกต้องได้อย่างรวดเร็ว

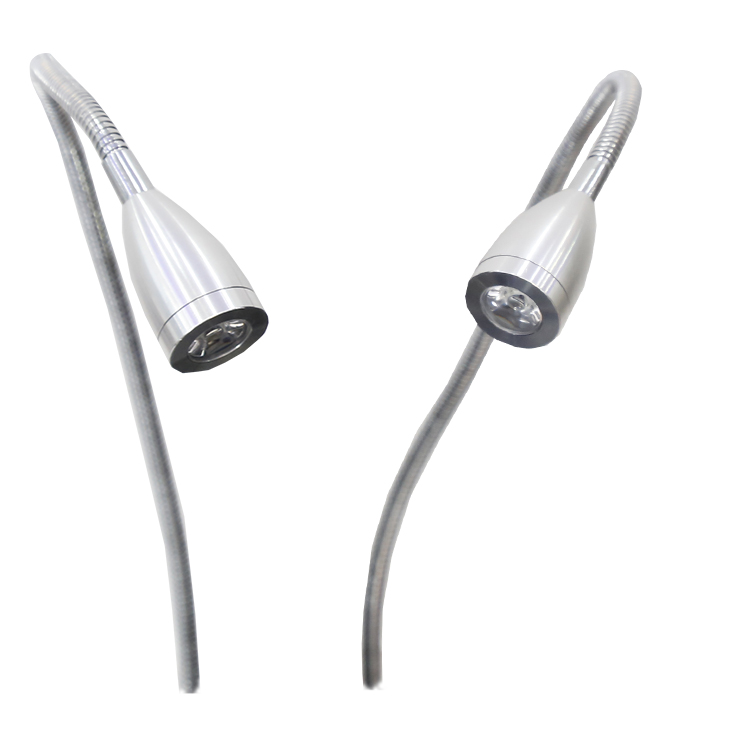

ไฟดับเบิ้ลไร้เงา 5W ไม่ว่าวิศวกรจะยืนอยู่ตรงไหนก็ไม่มีเงาบน PCB ซึ่งจะเป็นประโยชน์

เพื่อสังเกตกระบวนการบัดกรี

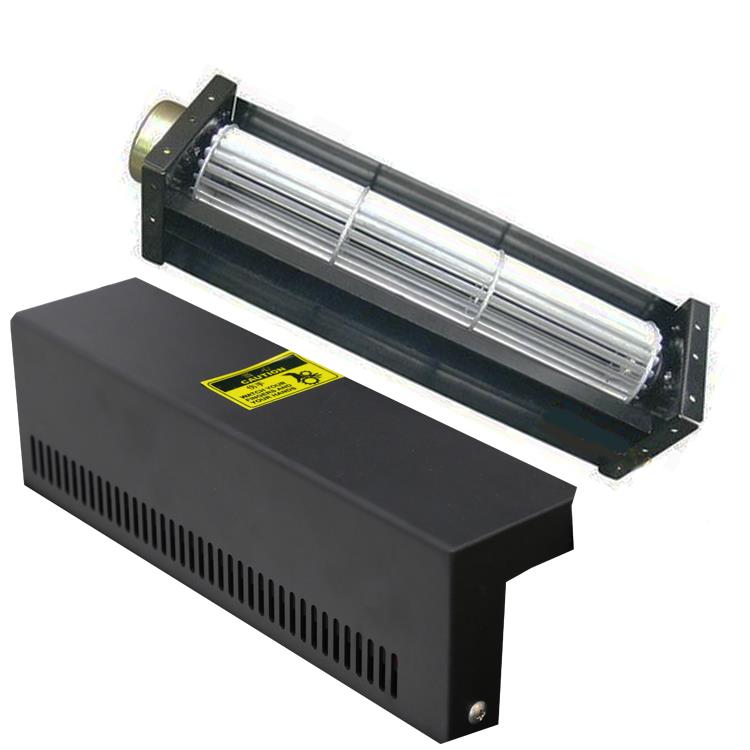

พัดลมระบายความร้อนแบบ Cross-flow แหล่งจ่ายไฟ: 24V ความเร็ว: สูงสุด 2500 ± 10% RPM เมื่อเครื่องหยุดหรือกดปุ่มฉุกเฉิน

มันจะเริ่มทำงานโดยอัตโนมัติ

จัดส่งบริการจัดส่งของสถานีบัดกรี bga หน้าจอสัมผัสระบบทำความร้อน 3 โซน

1. 1 ~ 3 วันสำหรับน้อยกว่า 5 ชุด 5 ~ 10 ชุดเป็นเวลา 3 ~ 5 วัน มากกว่า 10 ชุด ขึ้นอยู่กับปริมาณจริง

2. ให้การฝึกอบรม ติดตั้ง และดำเนินการฟรี

3. สำหรับผู้จัดจำหน่าย ระยะเวลาการรับประกันเพิ่มเติม

เกี่ยวกับโรงงานของเรา

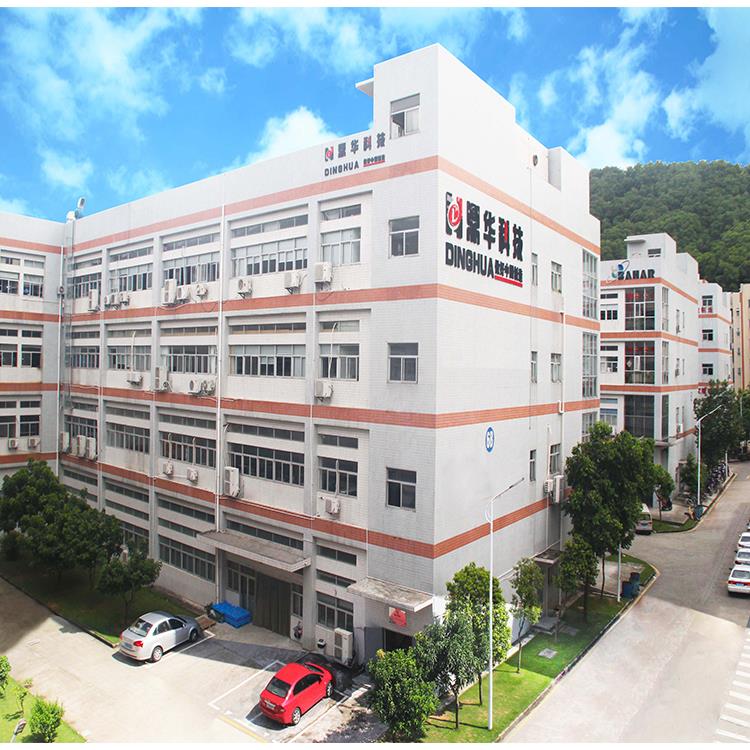

โรงงานของเราอยู่ข้างนอก

ออฟฟิศของเรา

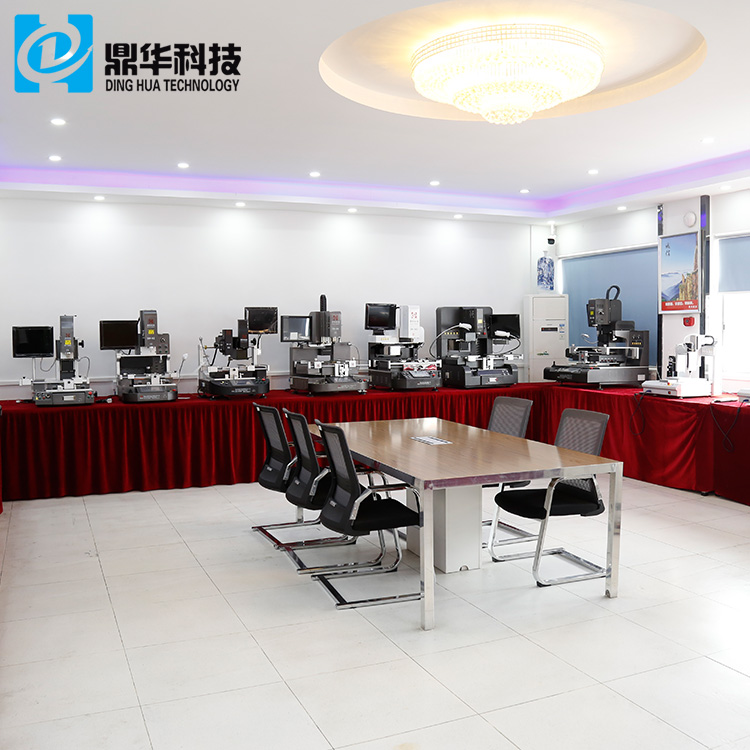

ห้องนิทรรศการของเรา

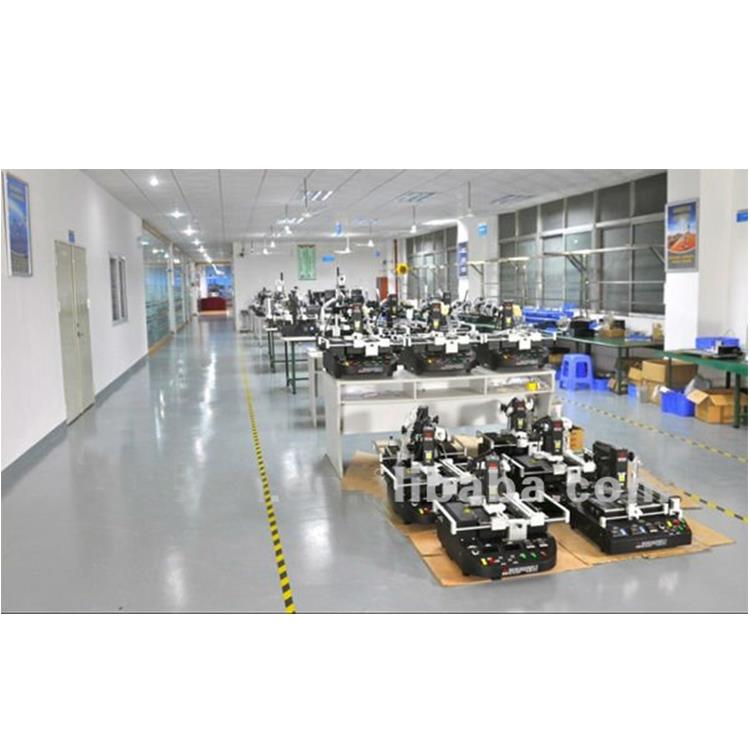

การประชุมเชิงปฏิบัติการสำหรับการผลิตสถานีปรับปรุง BGA

คำถามที่พบบ่อยเกี่ยวกับหน้าจอสัมผัส 3 โซนความร้อน bga สถานีบัดกรี

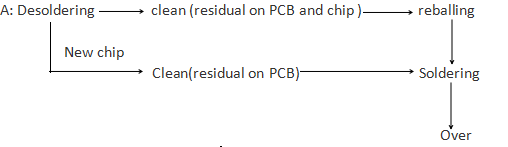

1. ถาม: การซ่อมชิปต้องทำกี่ขั้นตอน?

2. ถาม: ฉันสามารถใช้งานโดยไม่ต้องมีประสบการณ์มาก่อนได้หรือไม่?

ตอบ: แน่นอนว่ามีซีดีการสอนพร้อมเครื่องส่งถึงคุณ รวมถึงของเราด้วย

ทีมบริการหลังการขายมืออาชีพสามารถให้การสนับสนุนที่ดีที่สุดแก่คุณได้

3. ถาม: ข้อดีของผลิตภัณฑ์ของคุณคืออะไร?

ตอบ: เรามีเวิร์กช็อป CNC ของเราเองซึ่งสามารถผลิตชิ้นส่วนอะไหล่ทั้งหมดสำหรับสถานีปรับปรุง BGA เหล่านี้ได้ ซึ่งมีคุณภาพ

ผู้ตรวจสอบของเราสามารถตรวจสอบผลิตภัณฑ์ได้ตั้งแต่เริ่มต้น ดังนั้นเราจึงเป็นโรงงานเดิมที่มีราคาที่แข่งขันได้

4. ถาม: เครื่องจะเสียเมื่อจัดส่งหรือไม่?

ตอบ: ไม่ เราจะทำการทดสอบการสั่นสะเทือนอย่างน้อย 24 ชั่วโมงก่อนส่งมอบ จากนั้นจึงตรวจสอบเครื่องอีกครั้งเพื่อให้แน่ใจว่าทุกอย่างถูกต้อง

ก็โอเค

ที่เคล็ดลับการซ่อมที่เกี่ยวข้อง

การซ่อมแซมตัวนำไฟฟ้าแบบยก วิธีอีพอกซีซีล

ขั้นตอน

1.ทำความสะอาดบริเวณนั้น

2. ขจัดสิ่งกีดขวางใดๆ ที่ขัดขวางไม่ให้วงจรที่ยกขึ้นสัมผัสกับพื้นผิวแผ่นฐาน

คำเตือน

ใช้ความระมัดระวังขณะทำความสะอาดและนำสิ่งกีดขวางออกทั้งหมด โดยไม่ยืดหรือทำให้ตัวนำที่ยกขึ้นเสียหาย

3. ผสมอีพ็อกซี่

4. ใช้อีพอกซีจำนวนเล็กน้อยอย่างระมัดระวังตลอดความยาวทั้งหมดของวงจรที่ยกขึ้น ส่วนปลายของมีดพรีซิชั่นอาจเป็นได้

ใช้ในการทาอีพ็อกซี่ (ดูรูปที่ 1)

5. กดวงจรที่ยกขึ้นลงในอีพอกซีและสัมผัสกับวัสดุแผ่นฐาน

6. ทาอีพอกซีเพิ่มเติมบนพื้นผิวของวงจรที่ยกขึ้นและทุกด้านตามต้องการ

7. บ่มอีพ็อกซี่ตามขั้นตอน 2.7 การผสมและการจัดการอีพ็อกซี่ ส่วนประกอบบางอย่างอาจมีความไวต่ออุณหภูมิสูง

8. ลงสีเคลือบพื้นผิวให้ตรงกับสีเคลือบเดิมตามต้องการ
