เครื่อง Reballing BGA แบบกึ่งอัตโนมัติ
1.นำเข้ากล้อง CCD แบบออปติคัล
2.หน้าจอแสดงผล HD และคอมพิวเตอร์แบบลิ้นชักพร้อมหน้าจอสัมผัส
3.ใช้สำหรับคอมพิวเตอร์ Xbox PS3/4 และ PCB อื่น ๆ เป็นต้น
คำอธิบาย
การแนะนำการผลิตเครื่อง reballing BGA แบบกึ่งอัตโนมัติ

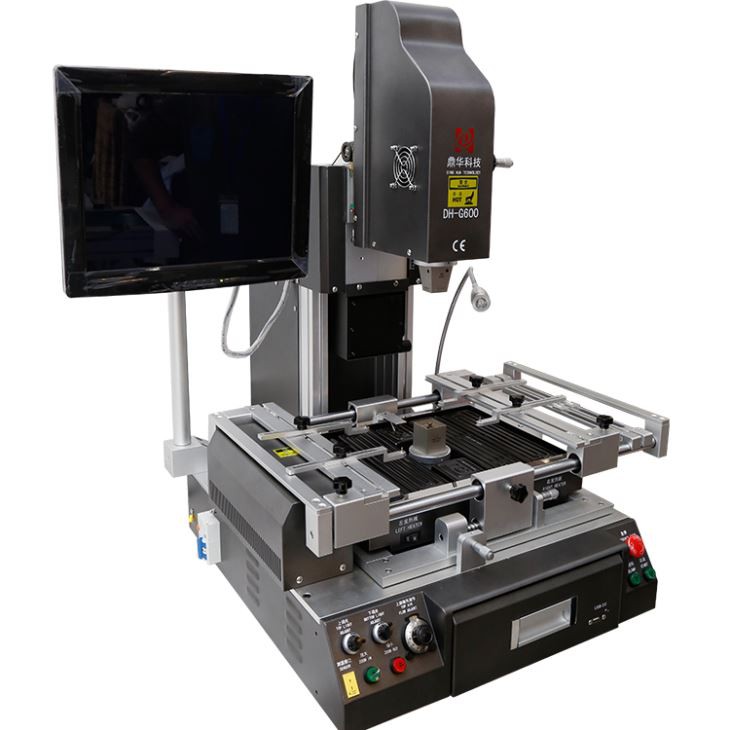

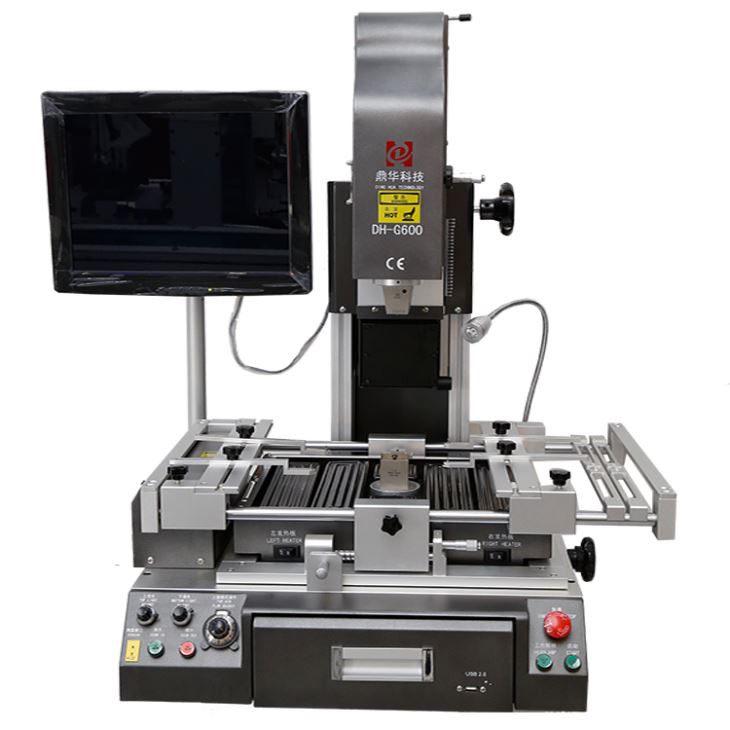

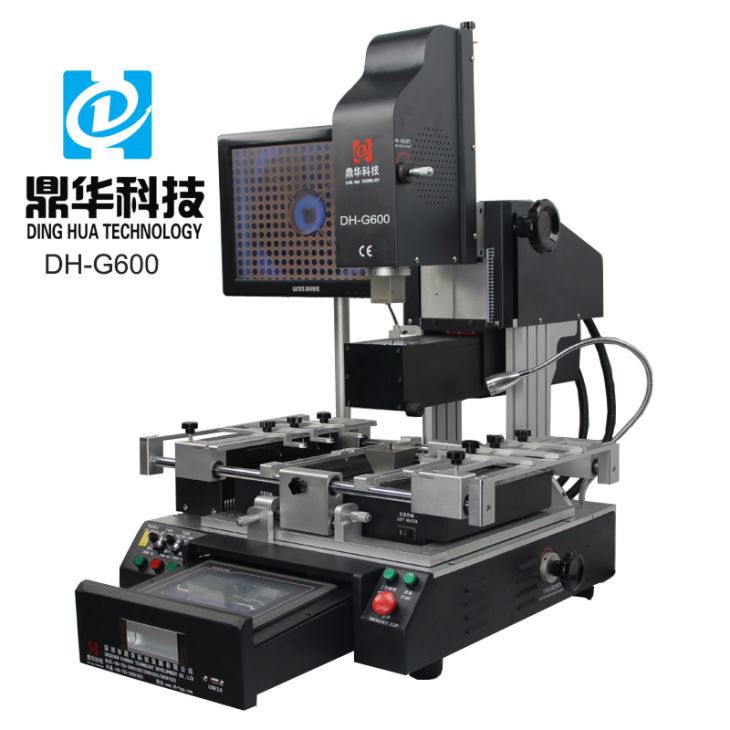

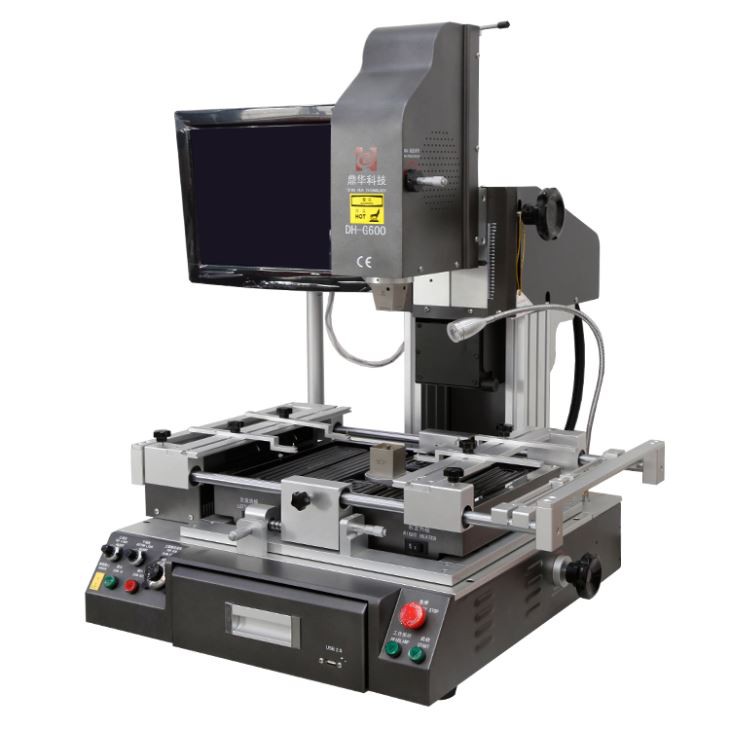

สถานีปรับปรุง BGA DH-G600 นี้เป็นรถกึ่งอัตโนมัติพร้อมกล้อง CCD แบบออปติคอลนำเข้า
หน้าจอแสดงผลแบบ HD และคอมพิวเตอร์แบบลิ้นชักพร้อมจอสัมผัสใช้สำหรับคอมพิวเตอร์,
Xbox, PS3/4 และ PCB อื่น ๆ เป็นต้น เนื่องจากมีคุณสมบัติพร้อมปุ่มปรับการไหลของอากาศ ดังนั้นจึงสามารถทำได้
รับซ่อมไมโครชิป เช่น IC , POP และ QFN เป็นต้น
คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้เครื่อง reballing bga ออปติคอลกึ่งอัตโนมัติ

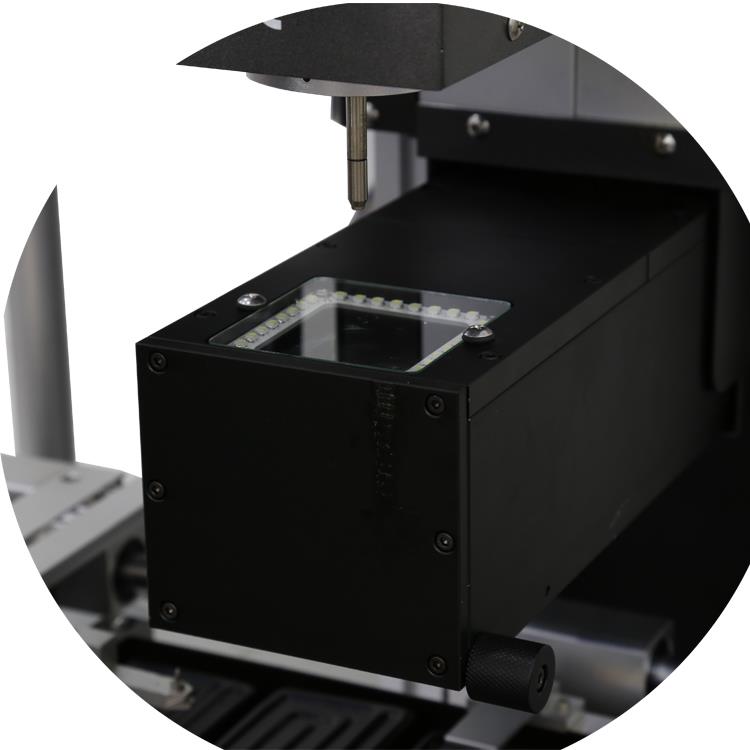

กล้อง CCD แบบออปติคัล นำเข้าจาก Panasonic 2 ล้านพิกเซล แบ่งสี 2 สี และแสดงบนจอแสดงผล
หน้าจอสำหรับจัดตำแหน่ง

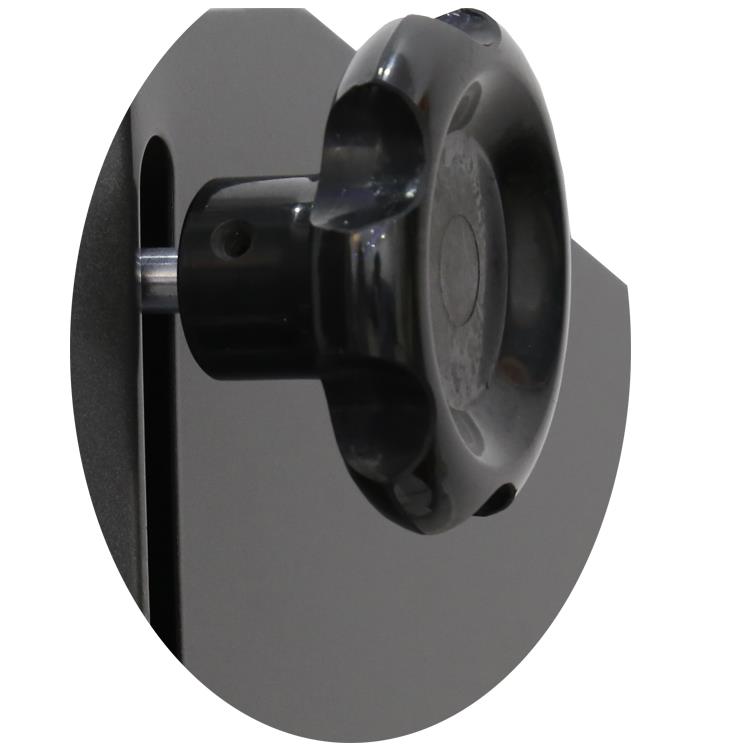

ปุ่มสำหรับขยับหัวด้านบน เมื่อเริ่มบัดกรีหรือขจัดบัดกรี ให้ขยับหัวด้านบนด้วยปุ่มนี้

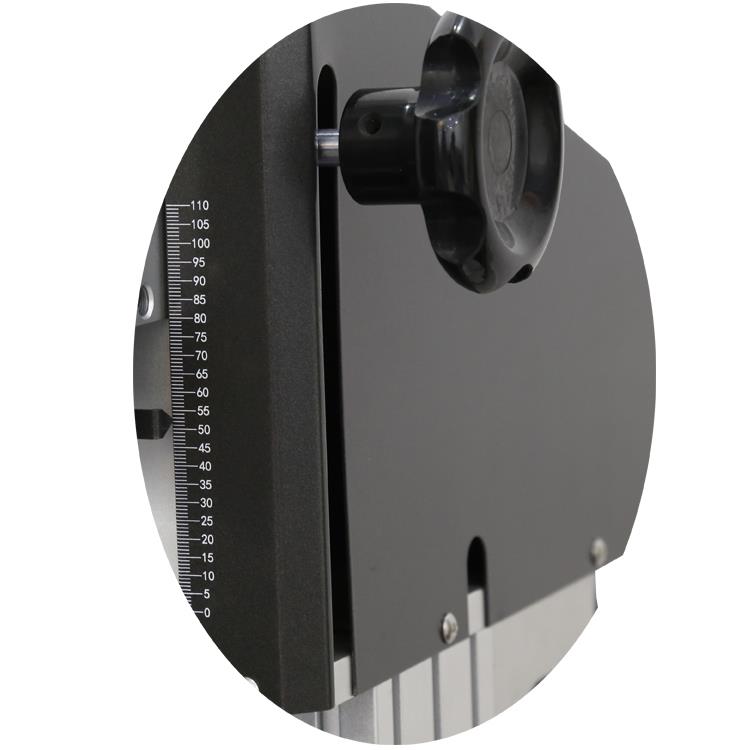

ไม้บรรทัด 110 มม. เมื่อจัดแนวชิปและ PCB สามารถใช้เป็นข้อมูลอ้างอิงเกี่ยวกับความสูงของหัวด้านบนได้

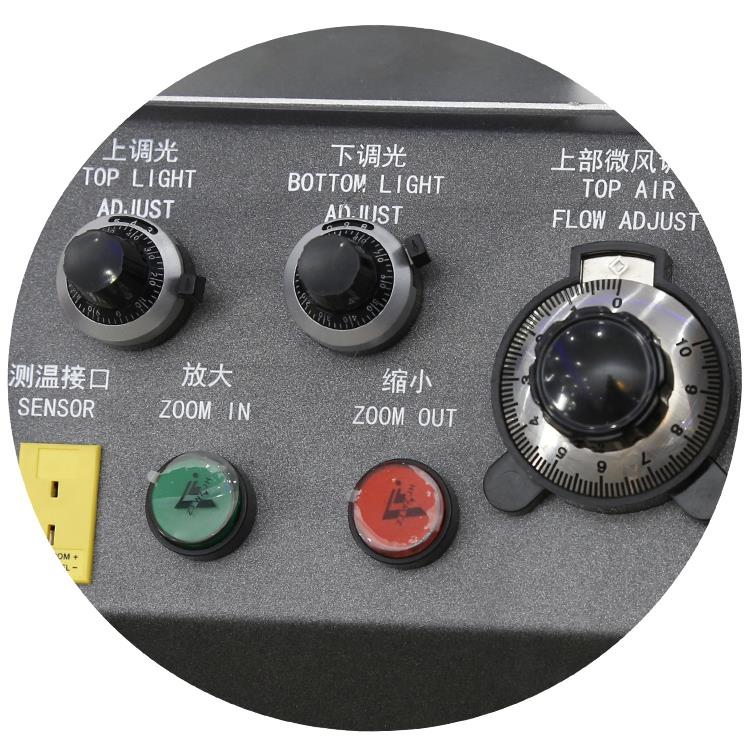

ปุ่มการทำงานส่วนใหญ่ของเครื่องปรับปรุง BGA เช่น ปรับแสงบน/ล่างสำหรับแสง
กล้อง CCD, ปรับการไหลของอากาศด้านบนและซูมเข้า/ออกสำหรับหน้าจอแสดงผลและเทอร์โมคัปเปิล

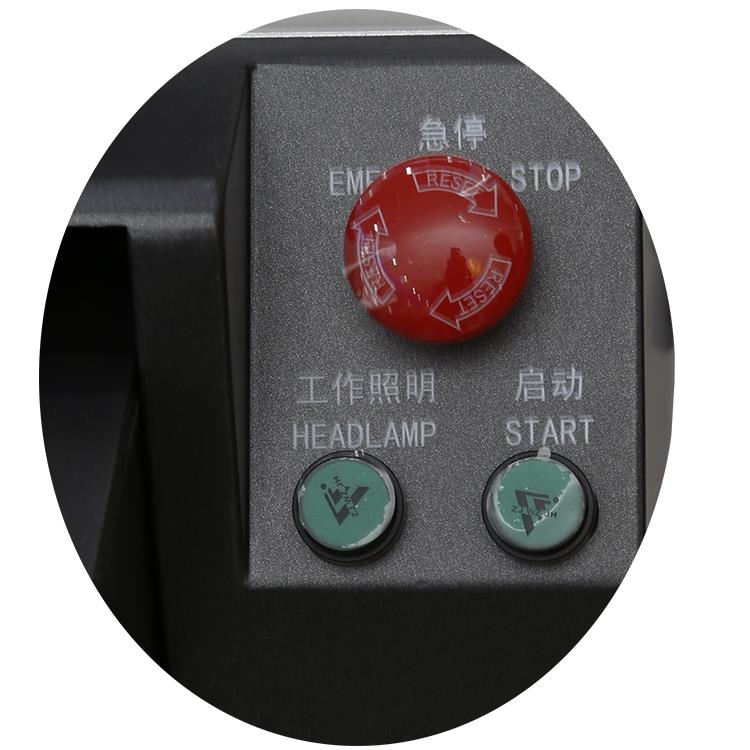

ปุ่มฉุกเฉิน ไม่ว่าในกรณีใด หากกดลง สถานีปรับปรุง BGA จะหยุดทันที
นอกจากนี้คุณยังสามารถกด "เริ่ม" เพื่อเริ่มเครื่อง

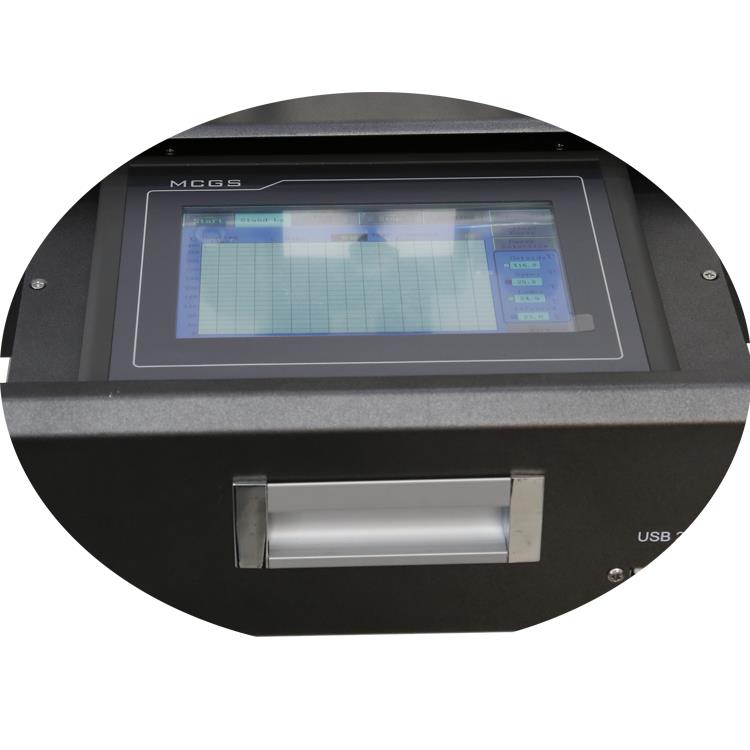

คอมพิวเตอร์แบบลิ้นชักพร้อมหน้าจอสัมผัส (7 นิ้ว) สามารถประหยัดพื้นที่ได้มาก เป็นสมองของเครื่อง
เป็นพารามิเตอร์ทั้งหมด เช่น อุณหภูมิ เวลา การคำนวณ PID เป็นต้น
สถานีปรับปรุง BGA ทำงานอย่างไร:
คุณภาพของผลิตภัณฑ์ของเครื่อง reballing bga ออปติคอลกึ่งอัตโนมัติ

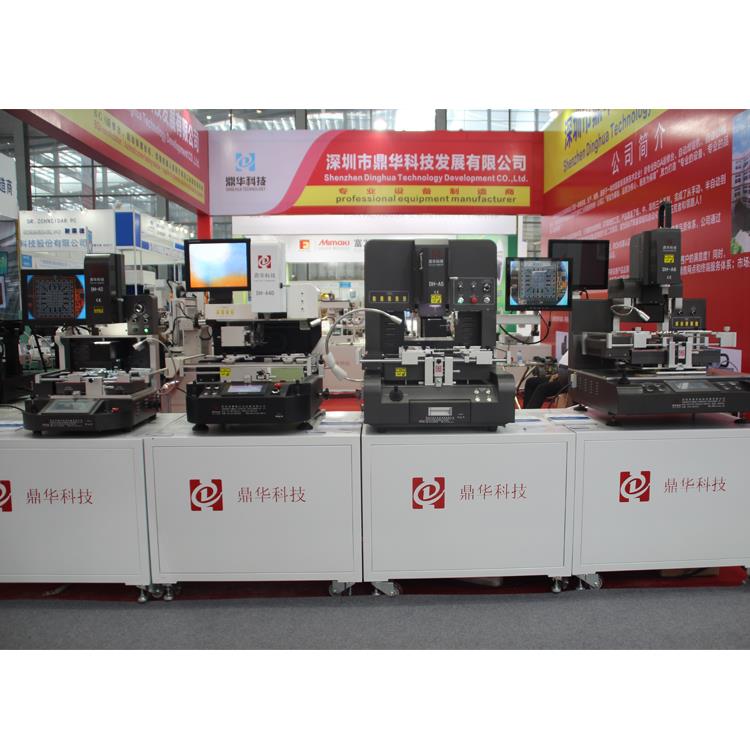

เราเข้าร่วมงาน Canton Fair ทุกปี โดยมีลูกค้าจากสหรัฐอเมริกา ยูโร และเอเชียตะวันออกเฉียงใต้เข้าเยี่ยมชม เป็นต้น
ลูกค้าในงานแคนตันแฟร์จากสหราชอาณาจักรกำลังตั้งใจฟังการบรรยายของช่างเทคนิคเกี่ยวกับการปรับปรุง BGA
พื้นฐานการทำงานของสถานี
การแสดงใบรับรองบางส่วนรวมถึงสิทธิบัตร CE ใบรับรองระบบการรับรองคุณภาพ
แบรนด์ที่มีชื่อเสียงและการรับรองระดับองค์กรที่มีเทคโนโลยีสูง เป็นต้น
จัดส่ง ขนส่ง และบริการเครื่องรีบอล BGA แบบออปติคอลกึ่งอัตโนมัติ
ก่อนจัดส่ง: ได้รับเงินมัดจำน้อยกว่า 10 ชุด 3 ~ 5 วันสำหรับการเตรียม 10 ~ 50 ชุด 2 สัปดาห์
สำหรับการเตรียม 50~100 ชุด 3 สัปดาห์สำหรับการเตรียม
หลังการจัดส่ง: หากจำเป็น เราสามารถช่วยจัดเตรียมวิธีการจัดส่งให้กับลูกค้าได้ และดูว่าทางใดที่ลูกค้าจะได้รับ
ประหยัดค่าใช้จ่าย เมื่อได้รับเครื่อง เราจะแนะนำวิธีการติดตั้งและการใช้งาน
คำถามที่พบบ่อยของเครื่อง reballing ออปติคอล bga แบบกึ่งอัตโนมัติ
1. ถาม: สถานีปรับปรุง BGA คืออะไร
ตอบ: สถานี IR/ลมร้อนใช้ในการให้ความร้อนแก่อุปกรณ์และหลอมโลหะบัดกรี และใช้เครื่องมือพิเศษในการเลือก
ขึ้นและวางตำแหน่งส่วนประกอบเล็กๆ บ่อยๆ
2.Q: คุณต้องการ Desolder อุณหภูมิเท่าไร?
ตอบ: โดยปกติแล้ว ลูกตะกั่วบัดกรีจะถูกบัดกรี อุณหภูมิสามารถตั้งให้ต่ำลงได้ ถ้าปราศจากสารตะกั่ว ดังนั้น
ลูกเก่า ต้องตั้งอุณหภูมิให้สูงขึ้น แต่อย่าลืมว่าอุณหภูมิต่ำเกินไปที่จะละลาย
บัดกรีก็ตั้งได้ไม่เกิน 400C องศา ถ้ายังทนไม่ได้ก็แค่เติมน้ำยาประสานบางส่วนลงในโม-
ถอดส่วนประกอบแล้วใช้งานได้
3.Q: "BGA" คืออะไร?
A:ball grid array(BGA) เป็นบรรจุภัณฑ์ประเภทติดพื้นผิว (ตัวพาชิป) ที่ใช้สำหรับวงจรรวม
ชุด แพ็คเกจ BGA ใช้สำหรับติดตั้งอุปกรณ์อย่างถาวร เช่น ไมโครโปรเซสเซอร์
4. ถาม: อุณหภูมิที่ดีที่สุดในการบัดกรีคืออะไร?
ตอบ: จุดหลอมเหลวของโลหะบัดกรีส่วนใหญ่อยู่ที่ 188 องศา (370 องศาฟาเรนไฮต์) และอุณหภูมิของอากาศร้อนคือ
ตั้งค่า 160 องศาถึง 280 องศา (320 องศา F ถึง536 องศา F). โดยปกติแล้วอุณหภูมิควรเริ่มต้นที่อุณหภูมิต่ำสุดเสมอ-
เป็นไปได้
ข่าวล่าสุดของเครื่องรีบอล BGA แบบกึ่งอัตโนมัติ
ขั้นตอน
1. ทำความสะอาดพื้นที่
2.เจาะเข้าไปในพุพองแยกชั้นด้วยสว่านไมโครและบอลมิลล์ เจาะในพื้นที่ที่ไม่มีวงจร-
ry หรือส่วนประกอบ. เจาะอย่างน้อยสองรูตรงข้ามกันรอบปริมณฑลของเดลา
การแต่งตั้ง (ดูรูปที่ 1) แปรงวัสดุที่หลุดร่อนออกให้หมด
คำเตือน
ระวังอย่าเจาะลึกเกินไปจนเปิดเผยวงจรภายในหรือระนาบ
คำเตือน
การขัดถูอาจทำให้เกิดประจุไฟฟ้าสถิตได้
3. อบบอร์ด PC เพื่อขจัดความชื้นที่ติดอยู่ ห้ามปล่อยให้บอร์ด PC เย็นลง
หรือการฉีดอีพ็อกซี่
คำเตือน
ส่วนประกอบบางอย่างอาจไวต่ออุณหภูมิสูง.
4.ผสมอีพ็อกซี่ ดูคำแนะนำจากผู้ผลิตเกี่ยวกับวิธีผสมอีพ็อกซี่โดยไม่มีฟอง
คำเตือน
ออกกำลังกายเพื่อป้องกันฟองอากาศในส่วนผสมอีพ็อกซี่
5. เทอีพ็อกซี่ลงในตลับอีพ็อกซี่
6. ฉีดอีพ็อกซี่เข้าไปในรูใดรูหนึ่งในการแยกชั้น (ดูรูปที่ 2) ความร้อนยังคงอยู่
ในบอร์ดพีซีจะปรับปรุงลักษณะการไหลของอีพ็อกซี่และจะดึงอีพ็อกซี่เข้าไป
o ความว่างเปล่า
เติมเต็มพื้นที่ให้สมบูรณ์
7. หากโมฆะไม่สมบูรณ์ ขั้นตอนต่อไปนี้อาจเป็นได้
ใช้แล้ว:
A. ใช้แรงกดเบาๆ บนพื้นผิวกระดานโดยเริ่มจากรูเติม ค่อยๆ ดำเนินการต่อไป
ไปที่รูระบายอากาศ
B. ใช้สุญญากาศกับรูระบายอากาศเพื่อดึงอีพ็อกซี่ผ่านช่องว่าง
8. การรักษาอีพ็อกซี่ตามขั้นตอน 2.7 การผสมและการจัดการอีพ็อกซี่
9. ขูดอีพ็อกซี่ส่วนเกินออกโดยใช้มีดหรือเครื่องขูดที่มีความแม่นยำ
