เครื่องบัดกรี BGA ออปติคัลแบบแมนนวล
เครื่องบัดกรี bga แบบออปติคอลแบบแมนนวล 1. การแสดงตัวอย่างอย่างรวดเร็ว: สถานีบัดกรี BGA DH-G600 ใช้กันอย่างแพร่หลายในการซ่อมแซมระดับชิปในแล็ปท็อป, PS3, PS4, XBOX360, โทรศัพท์มือถือ ฯลฯ ติดตั้งด้วยฟังก์ชั่นการวางตำแหน่งเลเซอร์ สถานีปรับปรุง bga DH-G600 สามารถวางตำแหน่งบนชิป BGA และเมนบอร์ดได้อย่างรวดเร็ว 2....
คำอธิบาย
เครื่องบัดกรี bga แบบออปติคัลแบบแมนนวล
1. ดูตัวอย่างด่วน:
DH-G600 BGA soldering Station ใช้กันอย่างแพร่หลายในชิประดับซ่อมแล็ปท็อป,PS3,PS4,XBOX360,โทรศัพท์มือถือ,ฯลฯ.
สถานีปรับปรุง bga DH-G600 มาพร้อมกับฟังก์ชันการกำหนดตำแหน่งด้วยเลเซอร์ จึงสามารถวางตำแหน่งบนชิป BGA และเมนบอร์ดได้อย่างรวดเร็ว
|
พารามิเตอร์ผลิตภัณฑ์ |
|
|
ชื่อสินค้า |
เครื่องบัดกรีและ desoldering |
|
กำลังทั้งหมด |
5300W |
|
เครื่องทำความร้อนด้านบน |
1200w |
|
เครื่องทำความร้อนด้านล่าง |
การทำความร้อนด้วยลมร้อนด้านล่าง 1200W, การอุ่น IR 2700W |
|
พลัง |
220V 50เฮิร์ต/60เฮิร์ต |
|
การวางตำแหน่ง |
สามารถปรับร่อง V, บอร์ด PCB ได้ในแกน X, Y และติดตั้งฟิกซ์เจอร์สากล |
|
การควบคุมอุณหภูมิ |
ประเภท K, วงปิด |
|
ขนาดพีซีบี |
สูงสุด 400x380 มม. ต่ำสุด 22x22 มม |
|
ขนาดชิป |
2x2-50x50มม |
|
ระยะห่างชิปขั้นต่ำ |
0.15 มม |
|
เซ็นเซอร์อุณหภูมิภายนอก |
1 (ไม่จำเป็น) |
|
N.W. |
ประมาณ 60กก |
|
เมนบอร์ดที่เหมาะสม |
โทรศัพท์มือถือ แล็ปท็อป เดสก์ท็อป เกมคอนโซล XBOX360, PS3 |
2. รายละเอียดสินค้าของสถานีปรับปรุง BGA DH-G600
ลักษณะเฉพาะ:
1. ระบบการจัดตำแหน่งด้วยแสงใหม่ล่าสุด ใช้งานง่าย อัตราความสำเร็จสามารถ 100%
2. มีตำแหน่งเลเซอร์
3. ระบุชิป BGA และความสูงในการติดตั้งโดยอัตโนมัติ
4. อุปกรณ์ทำความร้อนด้านบนและหัวยึดแบบ 2 in 1
5. การบัดกรีและการแยกบัดกรีแบบกึ่งแอมโทมาติก
6. ระบบ CCD และระบบการจัดตำแหน่งด้วยแสงรวมกันสามารถเปลี่ยนหน้าจอได้ด้วยปุ่มเดียว
7. ปรับความละเอียดและความสว่างของสีอัตโนมัติ
8. มีตำแหน่งเลเซอร์
9. ใช้ไมโครมิเตอร์เพื่อทำการปรับไมโคร
10. ด้วยพัดลม cross-flow อันทรงพลังเพื่อทำให้ PCB เย็นลงอย่างรวดเร็วเพื่อป้องกันไม่ให้เกิดการเสียรูป
11. มีโซนอุณหภูมิ 3 โซนและช่องเสียบเซ็นเซอร์อุณหภูมิเสริมหนึ่งช่อง
3.ขั้นตอนการซ่อมแซม:
แยกชิป BGA ออกจากบอร์ดแม่ - เราเรียกว่าการบัดกรี
แผ่นทำความสะอาด
การรีบอลหรือเปลี่ยนชิป BGA ใหม่โดยตรง
การจัดตำแหน่ง/การวางตำแหน่ง - ขึ้นอยู่กับประสบการณ์, กรอบไหม, กล้องออพติคอล
เปลี่ยนชิป BGA ใหม่ - เราเรียกว่าการบัดกรี

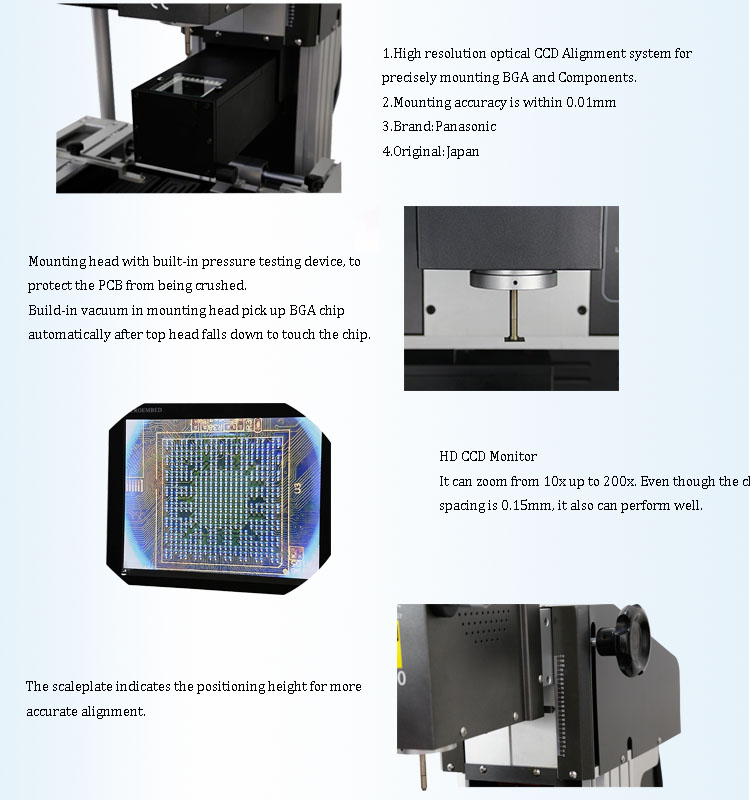

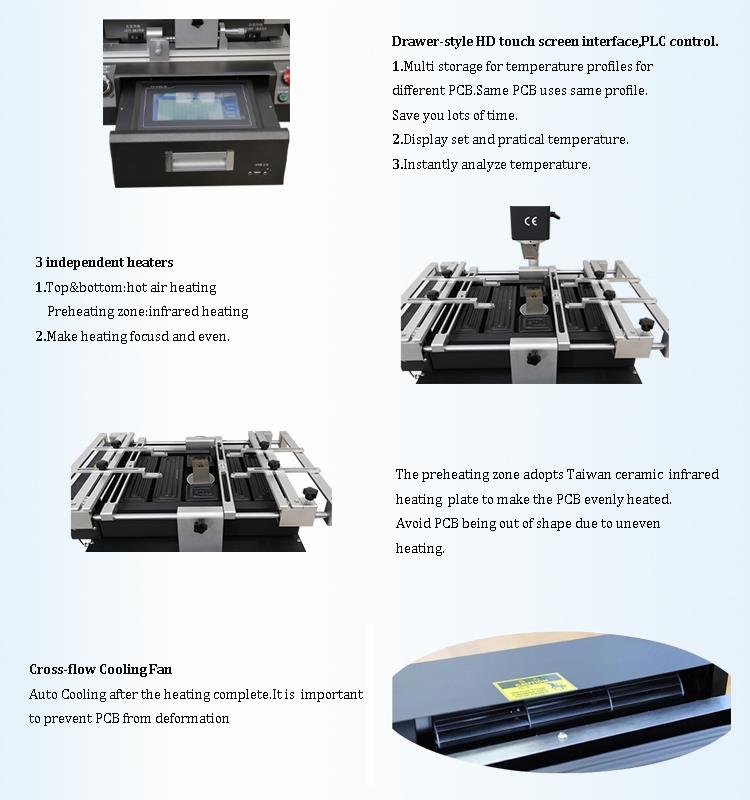

4. ภาพรายละเอียดของ G600 BGA REWORK STATION
5.ประวัติบริษัท
ภาพบางส่วนของโรงงานและสถานีปรับปรุง BGA ของเรา

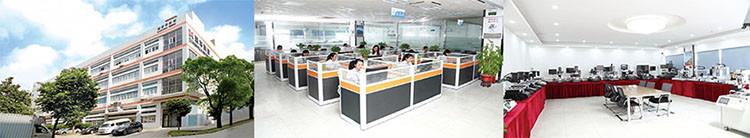

สำนักงาน

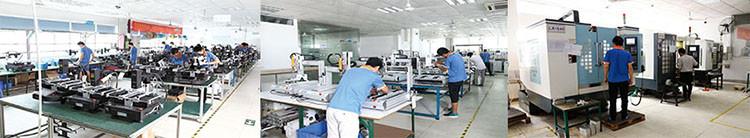

Mเส้นการผลิต

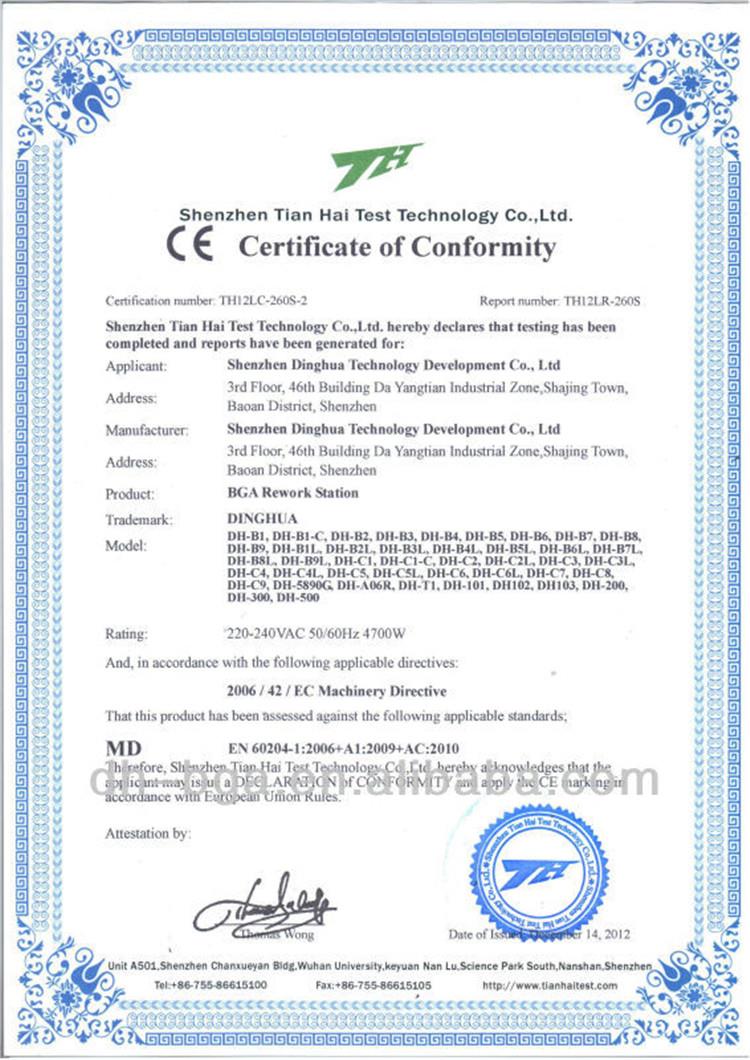

การรับรอง CE ดังต่อไปนี้
ส่วนหนึ่งของลูกค้าของเรา
6. การบรรจุและจัดส่งและบริการของ G600 BGA REWORK STATION
7.ความรู้ที่เกี่ยวข้อง
สี่วิธีในการปลูกลูกบอล
โดยทั่วไปมีสี่วิธีในการใช้การประกบลูกบอล BGA ได้แก่ วิธีการใช้เฉพาะอุปกรณ์ วิธีการใช้เทมเพลต การวางตำแหน่งด้วยตนเอง และการแปรงบัดกรีในปริมาณที่เหมาะสม
หากมีอุปกรณ์จับยึดลูกบอลเลือกเทมเพลตที่ตรงกับแผ่น BGA ขนาดเปิดของเทมเพลตควรเป็น 0.05--0.1 มม.ใหญ่กว่าเส้นผ่านศูนย์กลางของลูกบอลบัดกรี กระจายลูกบอลบัดกรีให้เท่ากันบนแม่แบบ เขย่าอุปกรณ์ลูกปืน และใส่บัดกรีส่วนเกิน ลูกบอลถูกรีดจากแม่แบบไปยังร่องรวบรวมลูกประสานของกระถางปลูกลูกบอลเช่นนั้น
มีเพียงลูกบอลบัดกรีเพียงลูกเดียวเท่านั้นที่ถูกเก็บไว้ในรูรั่วแต่ละรูของพื้นผิวเทมเพลต
วางฟลักซ์บัดกรีหรือวางอุปกรณ์ BGA ที่พิมพ์ไว้บนโต๊ะทำงานโดยหงายฟลักซ์หรือครีมบัดกรีขึ้น เตรียมเทมเพลตการจับคู่แผ่น BGA การเปิดเทมเพลตควรมีขนาด 0.05-0.1 มม. ใหญ่กว่าเส้นผ่านศูนย์กลางของลูกบอลบัดกรี วางเทมเพลตไว้รอบแผ่นและวางไว้เหนือส่วนประกอบ BGA ที่พิมพ์แล้วของฟลักซ์หรือสารบัดกรี ระยะห่างระหว่าง BGA เท่ากับหรือเล็กกว่าเส้นผ่านศูนย์กลางของลูกบอลบัดกรีเล็กน้อยซึ่งอยู่ใต้กล้องจุลทรรศน์ กระจายลูกบอลบัดกรีให้เท่ากันบนลายฉลุ และใช้แหนบเพื่อเอาลูกบอลบัดกรีส่วนเกินออก เพื่อให้เหลือลูกบอลบัดกรีเพียงอันเดียวในแต่ละรูรั่วบนพื้นผิวลายฉลุ ลบเทมเพลต ตรวจสอบและดำเนินการให้เสร็จสิ้น
วางฟลักซ์บัดกรีหรือวางอุปกรณ์ BGA ที่พิมพ์ไว้บนโต๊ะทำงานโดยหงายฟลักซ์หรือครีมบัดกรีขึ้น วางลูกบัดกรีทีละลูกด้วยแหนบหรือสไตลัสเหมือนแผ่นแปะ
8.4 แปรงวิธีการวางประสานในปริมาณที่เหมาะสม
เมื่อประมวลผลเทมเพลต ความหนาของเทมเพลตจะหนาขึ้น และขนาดช่องเปิดของเทมเพลตจะขยายใหญ่ขึ้นเล็กน้อย และวางประสานจะถูกพิมพ์โดยตรงบนแผ่นของ BGA เนื่องจากแรงตึงผิว ลูกบอลประสานจึงเกิดขึ้นหลังจากการรีโฟลว์ บทความนี้ใช้วิธีการปลูกลูกบอล ต่อไปนี้จะอธิบายวิธีการปลูกลูกบอลของชาวไร่ลูกบอล
