เครื่อง Reballing BGA ของกล้อง CCD
กล้อง CCD แบบออปติคัลเครื่องรีบอล BGA สถานีปรับปรุง BGA/SMT อัตโนมัติ พร้อมพื้นที่อุ่น IR ขนาดใหญ่ถึง 430*480 มม. เช่น ทีวี เครื่องปรับอากาศ และตู้เย็น ฯลฯ สามารถซ่อมแซมได้ นอกจากนี้ ตัวป้อนชิปอัตโนมัติเต็มรูปแบบยังชาญฉลาดมาก . พารามิเตอร์ผลิตภัณฑ์ของกล้อง CCD แบบออปติคอล...
คำอธิบาย
เครื่องรีบอล BGA ของกล้อง CCD แบบออปติคัล
สถานีปรับปรุง BGA/SMT อัตโนมัติพร้อมพื้นที่อุ่น IR ขนาดใหญ่ถึง 430*480 มม. เช่น ทีวี
เครื่องปรับอากาศและตู้เย็น ฯลฯ สามารถซ่อมแซมได้ อีกทั้งตัวป้อนชิปอัตโนมัติเต็มรูปแบบยังชาญฉลาดมากอีกด้วย
พารามิเตอร์ผลิตภัณฑ์ของเครื่อง reballing BGA ของกล้อง CCD แบบออปติคัล
พลังงานทั้งหมด | 6800W |
เครื่องทำความร้อนด้านบน | 1200W |
เครื่องทำความร้อนด้านล่าง | ตัวที่ 2 1200W ตัวที่ 3 IR ฮีตเตอร์ 4200W |
พลัง | AC220V±10％50Hz |
โหมดการทำงาน | สองโหมด: ด้วยตนเองและอัตโนมัติ หน้าจอสัมผัส HD, เครื่องจักรอัจฉริยะ, การตั้งค่าระบบดิจิตอล |
เลนส์กล้อง CCD แบบออปติคัล | เดินหน้า/ถอยหลัง ขวา/ซ้าย ด้วยมือ |
กำลังขยายของกล้อง | 10x - 220x |
ปรับแต่งโต๊ะทำงาน: | เดินหน้า/ถอยหลัง ±15 มม., ขวา/ซ้าย ±15 มม |
ตำแหน่ง BGA | ตำแหน่งเลเซอร์ ตำแหน่งของ PCB และ BGA ที่รวดเร็วและแม่นยำ |
การวางตำแหน่ง PCB | การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y พร้อม "รองรับ 5 จุด" พร้อมตัวยึด PCB ร่อง V พร้อมตัวยึดอเนกประสงค์ |
การควบคุมอุณหภูมิ | เซ็นเซอร์ K, วงปิด, การควบคุม PLC |
ความแม่นยำของตำแหน่ง: | ±0.01 มม |
ความแม่นยำของอุณหภูมิ | ±1 องศา |
แสงสว่าง | ไต้หวันนำแสงทำงาน ปรับมุมใด ๆ |
การจัดเก็บโปรไฟล์อุณหภูมิ | 50,000 กลุ่ม |
ขนาด PCB | สูงสุด 530×490 มม. ต่ำสุด 22×22 มม |
ชิป BGA | 2x2 - 80x80 มม |
ระยะห่างของชิปขั้นต่ำ | 0.15มม |
เซ็นเซอร์อุณหภูมิภายนอก | 4 ชิ้น |
ขนาดเครื่อง | 780x740x890มม |
น้ำหนักสุทธิ | 97กก |
น้ำหนักรวม | 140KG |
ขนาดบรรจุ | 118*86*121 ซม |
รายละเอียดผลิตภัณฑ์ของกล้อง CCD แบบออปติคอล BGA reballing machine

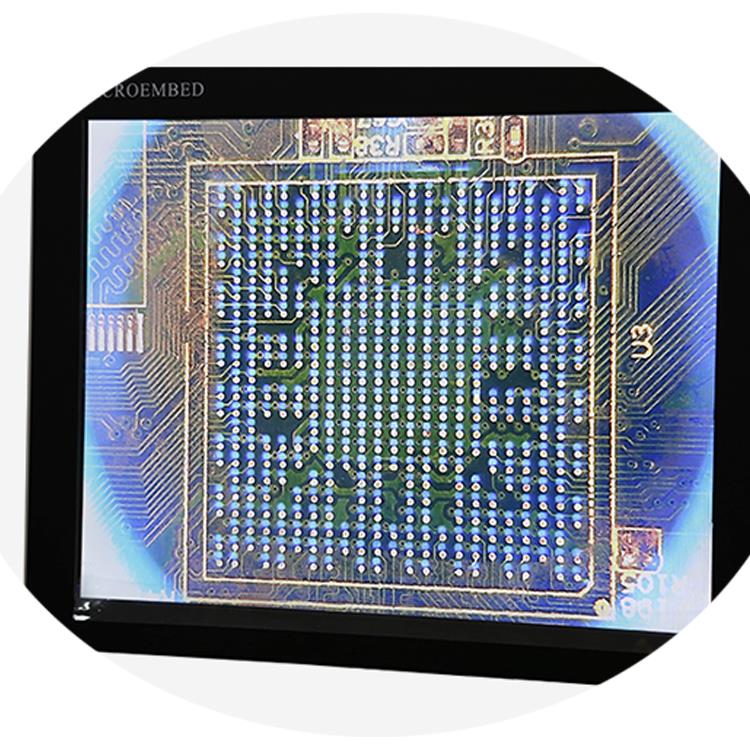

หน้าจอมอนิเตอร์ 15 นิ้ว 1080P สำหรับทุกจุดบนชิปและภาพเมนบอร์ด

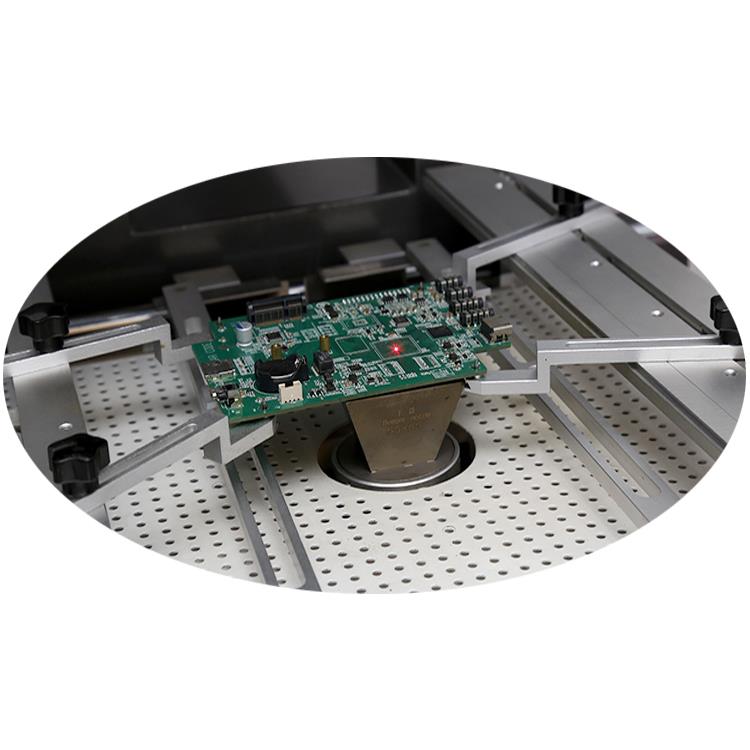

มีพื้นที่ทำความร้อนอิสระ 2 แห่งใต้เมนบอร์ด หนึ่งคือ IR หนึ่งคือลมร้อน หัวฉีดที่ใช้สำหรับลมร้อน ,
ขนาดสามารถเปลี่ยนแปลงและปรับแต่งได้

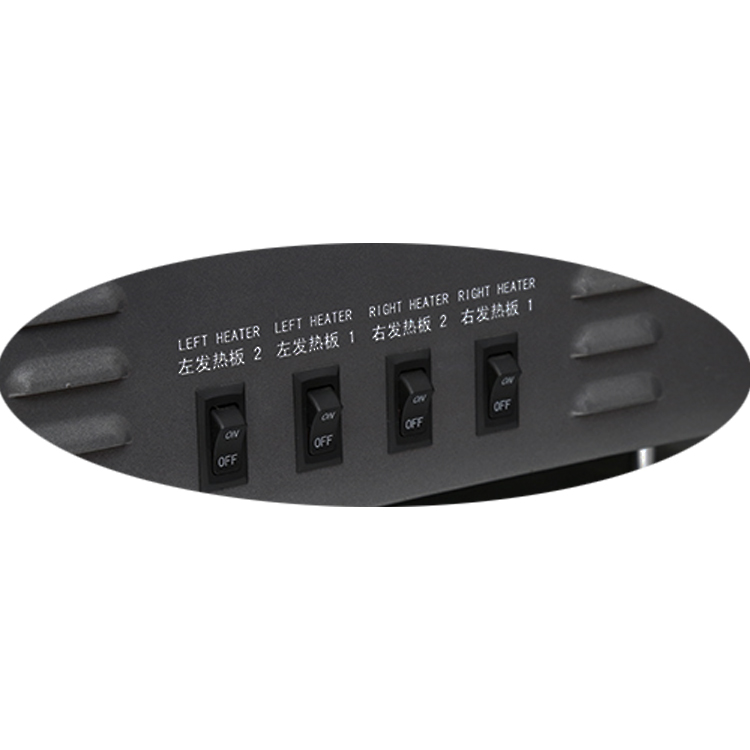

สวิตช์ IR 4 ชิ้น เมื่อซ่อมเมนบอร์ดขนาดเล็กหรือเล็กมาก สามารถปิดได้ 2 ตัวหรือทั้งหมดเพื่อ
ไม่ต้องใช้ไฟ.

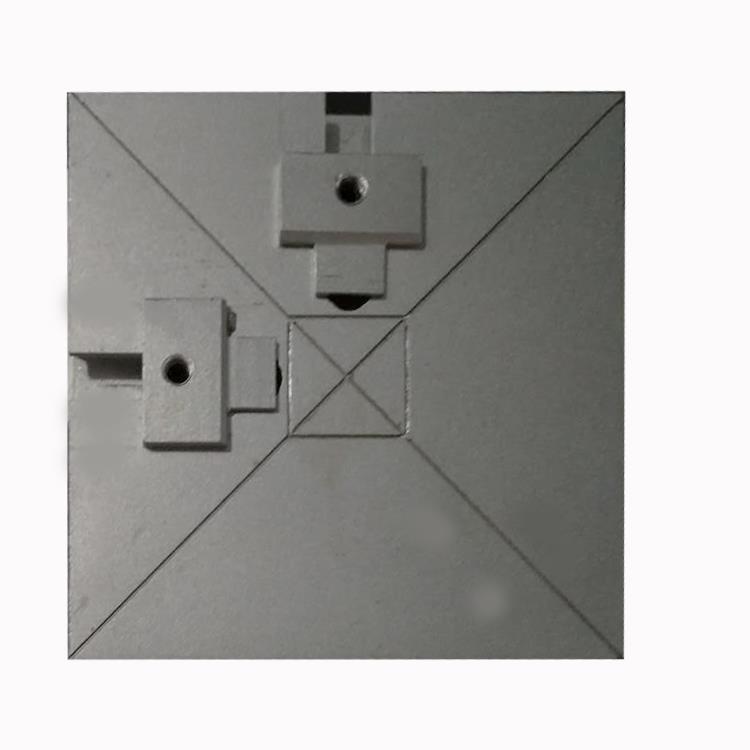

ตัวป้อนเศษสำหรับขนาดเหล่านี้ตั้งแต่ 2*2~80*80 มม. และเป็นแบบอัตโนมัติเต็มรูปแบบสำหรับการป้อนหรือหยิบชิปจาก
เกี่ยวกับการประชุมเชิงปฏิบัติการและสำนักงานของเรา:
การประชุมเชิงปฏิบัติการที่กว้างขวางและสดใสสำหรับการผลิตเครื่องจักรปรับปรุง BGA ที่ตรงตามมาตรฐาน ISO9001:2000 ของเรา
พันธกิจคือการจัดหาผลิตภัณฑ์คุณภาพสูงให้กับลูกค้าทุกคน
หนึ่งในสำนักงานของเราสำหรับบริการการขายและการควบคุมการจัดการคุณภาพ การขายทั้งหมดของเรามีประสบการณ์ในการเข้าถึงสิ่งเหล่านั้น
โดยปกติแล้วสถานีปรับปรุง BGA หากมีปัญหาเกี่ยวกับเครื่องจักร ส่วนใหญ่สามารถแก้ไขได้โดยวิศวกรฝ่ายขายที่ยอดเยี่ยมของเรา
การจัดส่ง การจัดส่ง และบริการของสถานีปรับปรุง BGA :
ก่อนส่งมอบเครื่องจะทำการทดสอบการสั่นอย่างน้อย 72 ชั่วโมง เราเป็นโรงงานแห่งแรกที่ทดลองกระบวนการนี้
วัสดุไม้อัดเนื้อแน่น 5 ชั้น (รมยา), โฟมด้านในระหว่างสถานีปรับปรุง BGA และกล่อง,
มีช่องว่างระหว่างกล่องกับพื้นเพื่อสะดวกต่อการคีบและยกขึ้นรถหรือบนดิน
คำถามที่พบบ่อยเกี่ยวกับเครื่อง reballing BGA ของกล้อง CCD แบบออปติคัล
1. ถาม: จะให้เครื่องทำงานอีกครั้งเพื่อทดสอบหลังจากการสั่นหรือไม่
A: แน่นอน เครื่องจะทำงานคงที่อย่างน้อย 12 ชั่วโมง เผื่อมีปัญหาเครื่องจะสั่นอีก
จากนั้นเรียกใช้อีกครั้ง เพียงเพื่อให้สถานีปรับปรุง BGA สมบูรณ์แบบเมื่อลูกค้าได้รับ
2. ถาม: คุณช่วยสอนวิธีใช้ให้ฉันได้ไหม ถ้าฉันยังใหม่อยู่
ตอบ: แน่นอน ลูกค้าส่วนใหญ่ที่ซื้อสถานีปรับปรุง BGA ที่มีระบบจัดตำแหน่งออปติคัลเหล่านี้เป็นของใหม่
และเครื่องเหล่านี้ง่ายกว่าแบบแมนนวลมาก
3. ถาม: หากคุณมีเครื่องอื่นๆ ยกเว้น BGA rework station?
A: มี เรามี เช่น เครื่องล็อคสกรูอัตโนมัติ สถานีบัดกรีอัตโนมัติ และการจ่ายกาว
เครื่อง ฯลฯ
4. ถาม: คุณผลิต PCBs ชิปหรือส่วนประกอบอื่น ๆ หรือไม่?
ตอบ: ไม่ เรามุ่งเน้นที่อุปกรณ์อัตโนมัติ ภารกิจของเราคือทำให้ได้ 21เซนต์ประสิทธิภาพมากขึ้นในศตวรรษ
ทักษะบางอย่างเกี่ยวกับการซ่อม PCB:
วงจรตัด, วงจรพื้นผิว
วิธีนี้ใช้เพื่อตัดวงจรหรือลัดวงจร ส่วนเล็ก ๆ ของวงจรจะถูกลบออกทำให้เกิดการแตกหัก
ความกว้างของตัวแบ่งควรมีความกว้างอย่างน้อยเท่ากับระยะห่างระหว่างตัวนำขั้นต่ำ มีดผ่าตัด
หรือความเร็วสูง ใช้ระบบ Micro-Drill System วิธีนี้แนะนำสำหรับการตัดวงจรพื้นผิวเท่านั้น
หลังจากตัดแล้ว พื้นที่จะถูกปิดผนึกด้วยอีพ็อกซี่
ขั้นตอน
ระบุวงจรหรือชอร์ตที่จะตัด กำหนดจากงานศิลปะหรือภาพวาดที่ตำแหน่งที่ดีที่สุด
คือการทำให้แตก ความกว้างของตัวแบ่งอย่างน้อยควรตรงกับระยะห่างทางไฟฟ้าขั้นต่ำที่จำเป็น
2. ทำความสะอาดพื้นที่
3. ใช้มีดกรีดเล็กๆ สองครั้งอย่างระมัดระวัง และถอดส่วนที่ลัดวงจรออก
4. เลือกหัวบอลมิลที่มีขนาดเหมาะสมและใส่เข้าไปในระบบดอกสว่านขนาดเล็ก ตั้งความเร็วเป็นสูง
โรงสีลูกควรมีความกว้างโดยประมาณเท่ากับวงจรที่จะตัด
5. ค่อยๆ ตัด 1 หรือ 2 ครั้งตามต้องการ
6. ตรวจสอบความต่อเนื่องเพื่อให้แน่ใจว่าวงจรถูกตัด
7. ทำความสะอาดพื้นที่
8. ผสมอีพ็อกซี่ หากต้องการ ให้เติมสารสีลงในอีพ็อกซี่ผสมให้เข้ากัน
9. สีของบอร์ดพีซี
10.ซ่อมเสร็จแล้ว
