เครื่องรีเวิร์ก BGA หน้าจอสัมผัสอินฟราเรด
การหยิบชิ้นส่วน การจัดตำแหน่ง การจัดวาง และการเรียงกลับของส่วนประกอบเสร็จสิ้นในแกนเดียว ซึ่งช่วยลดความเสี่ยงที่ส่วนประกอบจะเคลื่อนที่หลังจากวางแล้ว
คำอธิบาย
เครื่องรีเวิร์ก BGA หน้าจอสัมผัสอินฟราเรด
1. คุณสมบัติผลิตภัณฑ์ของเครื่อง BGA Rework หน้าจอสัมผัสอินฟราเรด
1. ด้วยการควบคุมโซนอุณหภูมิอิสระสามโซนแม่นยำยิ่งขึ้น
2. เครื่องทำความร้อนอุณหภูมิตัวแรกและตัวที่สองโดยใช้วัสดุที่ดีสามารถควบคุมการไหลของอากาศร้อนและอุณหภูมิได้อย่างแม่นยำ
สายลมที่สร้างอุณหภูมิสูงซึ่งเป็นแผ่นทำความร้อนอุณหภูมิอินฟราเรดที่สามเพื่ออุ่นเครื่อง
3.โซนอุณหภูมิแรกที่มีการควบคุมอุณหภูมิคงที่ 8 ส่วนขึ้น (ลง)+8 ส่วนสามารถควบคุมอุณหภูมิได้
เก็บเส้นโค้งอุณหภูมิ 10 กลุ่ม;
4.โซนแรกและโซนที่สองเริ่มวิ่งเส้นโค้งอุณหภูมิในเวลาเดียวกัน โซนที่สามเริ่มวิ่งอุณหภูมิขึ้น
และลงพร้อมกันกับโซนแรกและโซนที่สอง
5. หลังจากถอดและบัดกรีแล้ว ใช้พัดลมปริมาณมากเพื่อทำให้บอร์ด PCB เย็นลง ป้องกันการเสียรูปของบอร์ด PCB และให้แน่ใจว่า
ผลของการบัดกรี
3. ข้อกำหนดของเครื่องทำงานซ้ำ BGA หน้าจอสัมผัสอินฟราเรด
| พลัง | 4500W |
| เครื่องทำความร้อนยอดนิยม | เครื่องทำลมร้อน 800W |
| เครื่องทำความร้อนด้านล่าง | อากาศร้อน 1200W,อินฟราเรด 2400W |
| แหล่งจ่ายไฟ | AC220V+10%,50/60HZ |
| มิติข้อมูล | ยาว 535*ก650*ส600 มม |
| การวางตำแหน่ง | รองรับ PCB N-groove และมีฟิกซ์เจอร์สากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิลชนิด K, การควบคุมวงปิด, การทำความร้อนแบบอิสระ |
| ความแม่นยำของอุณหภูมิ | ±2 องศา |
| ขนาดพีซีบี | สูงสุด 355*335 มม. ต่ำสุด 50*50 มม |
| ปรับแต่งโต๊ะทำงานอย่างละเอียด | ±15 มม. เดินหน้า/ถอยหลัง +15 มม. แท่นขุดเจาะ/ซ้าย |
| ชิปบีจีเอ | 80*80-2*2 มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 30กก |
4.รายละเอียดของเครื่อง BGA Rework หน้าจอสัมผัสอินฟราเรด

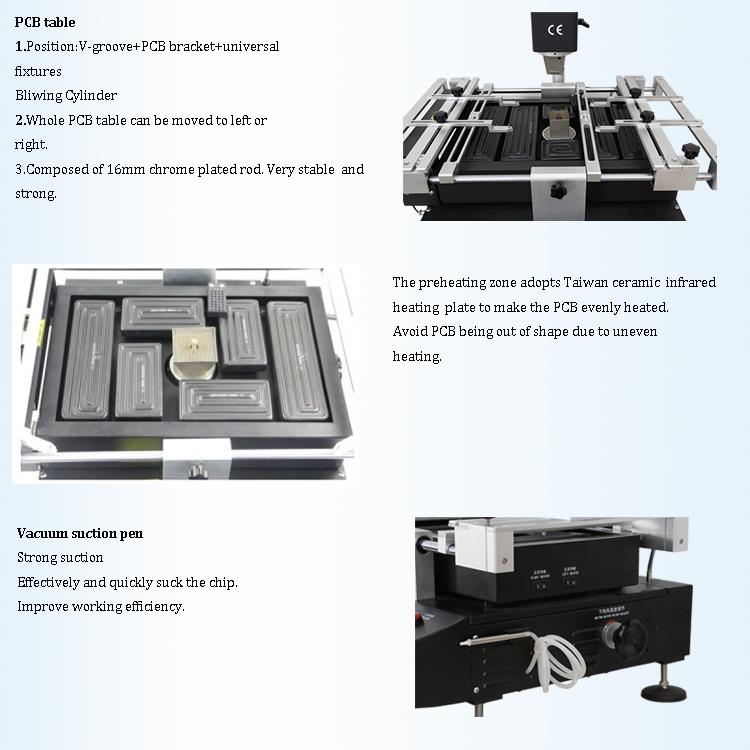

1. อินเตอร์เฟซหน้าจอสัมผัส HD;
2.เครื่องทำความร้อนอิสระ 3 เครื่อง (อากาศร้อนและอินฟราเรด);
3. ปากกาสูญญากาศ;
4. ไฟหน้าแบบ LED
5. เหตุใดจึงเลือกเครื่อง BGA Rework หน้าจอสัมผัสอินฟราเรดของเรา
6.ใบรับรองเครื่องปรับปรุง BGA หน้าจอสัมผัสอินฟราเรด
7. การบรรจุและจัดส่งเครื่องปรับปรุง BGA หน้าจอสัมผัสอินฟราเรด
8.ความรู้ที่เกี่ยวข้อง
วิธีการมาตรฐานของการรีบอล BGA?
อย่างแรกคือ "แป้งดีบุก" + "ลูกดีบุก"
อย่างที่สองคือ "ช่วยวาง" + "ลูกดีบุก"
“แป้งดีบุก” + “ลูกดีบุก” คืออะไร? อันที่จริงนี่เป็นวิธีการปลูกลูกบอลที่ดีที่สุดและได้มาตรฐานที่สุดที่เป็นที่ยอมรับ ลูกที่ปลูกในลักษณะนี้ก็มีเชื่อมได้ดีและมีความมันวาวดี กระบวนการบัดกรีไม่แสดงลักษณะของลูกบอลที่กำลังวิ่ง และควบคุมและถือได้ง่ายกว่า
วิธีการเฉพาะขั้นแรกให้ใช้สารบัดกรีเพื่อพิมพ์บนแผ่น BGA จากนั้นเพิ่มลูกบอลบัดกรีขนาดหนึ่งลงไป ในเวลานี้หน้าที่ของสารบัดกรีคือการติดสารประสานบอลและทำให้พื้นผิวสัมผัสของลูกประสานมีขนาดใหญ่ขึ้นเมื่อบัดกรีถูกให้ความร้อน ลูกบัดกรีจะถูกให้ความร้อนเร็วขึ้นและมากขึ้นอย่างทั่วถึง ซึ่งจะช่วยให้บัดกรีลูกบอลเข้ากับแผ่น BGA ได้ดีขึ้นหลังจากการบัดกรีละลาย ลดความเป็นไปได้ในการบัดกรี
"บัดกรีแปะ" + "ลูกดีบุก" คืออะไร? ง่ายต่อการเข้าใจความหมายของประโยคนี้ผ่านคำอธิบายข้างต้น พูดง่ายๆ ก็คือ วิธีนี้ใช้การบัดกรีแทนการวางประสาน อย่างไรก็ตาม ลักษณะของสารบัดกรีนั้นแตกต่างอย่างมากจากลักษณะของสารบัดกรี เนื้อโลหะบัดกรีจะกลายเป็นของเหลวเมื่ออุณหภูมิสูงขึ้นและทำให้เกิดได้ง่าย
tเขาประสานลูกบอลเพื่อวิ่งไปรอบ ๆ นอกจากนี้การบัดกรีของการวางประสานนั้นไม่ดีจึงกล่าวได้ว่า วิธีแรกของการปลูกลูกบอลนั้นเหมาะอย่างยิ่ง
แน่นอนว่าทั้งสองวิธีนี้จำเป็นต้องเป็นเครื่องมือเฉพาะ เช่น แท่นตั้งที ขั้นตอนเฉพาะของวิธี "Stinky Paste" + "Spheroidal Ball" มีดังนี้
