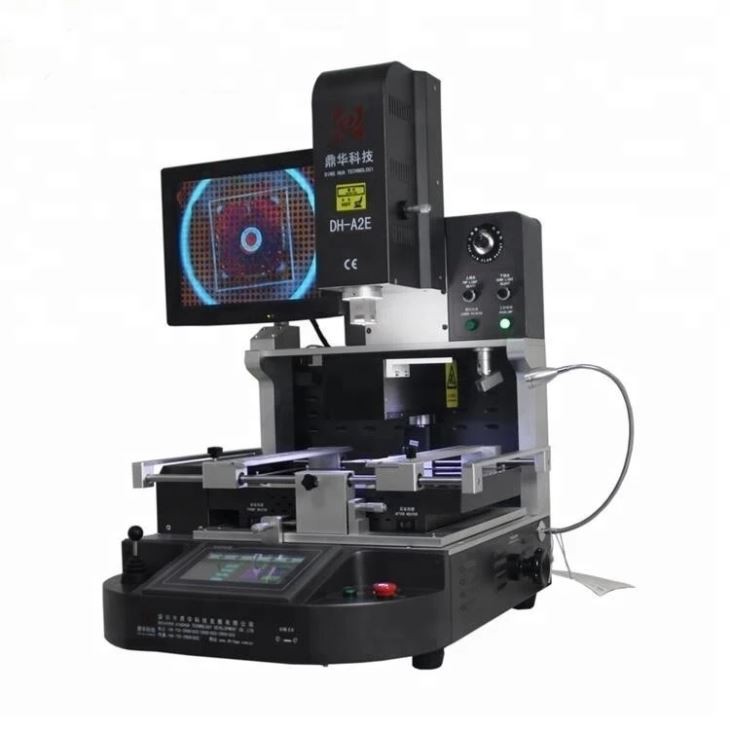

ซ่อมโทรศัพท์มือถือ BGA อุปกรณ์บัดกรี

1. ระบบทำความร้อนอินฟราเรด 2. เครื่องทำความร้อนอิสระสามตัว 3. เครื่องทำความร้อนด้านบนและหัวฉีด 2 ใน 1 การออกแบบ 4. หัวฉีดอากาศร้อน

ส่งคำถาม

คำอธิบาย

ซ่อมโทรศัพท์มือถือ BGA อุปกรณ์บัดกรี

การสาธิตการดำเนินการ:

ซ่อมโทรศัพท์มือถือ BGA อุปกรณ์บัดกรี "หมายถึงเครื่องมือพิเศษและเวิร์กสเตชันที่ใช้สำหรับการบัดกรีและการทำงานใหม่ BGA (อาร์เรย์กริดบอล) ในการซ่อมแซมโทรศัพท์มือถือ . BGA เป็นประเภทของบรรจุภัณฑ์ที่ติดตั้งพื้นผิวที่ใช้สำหรับวงจรรวม (ICS)

Desoldering BGA Ball and Tin

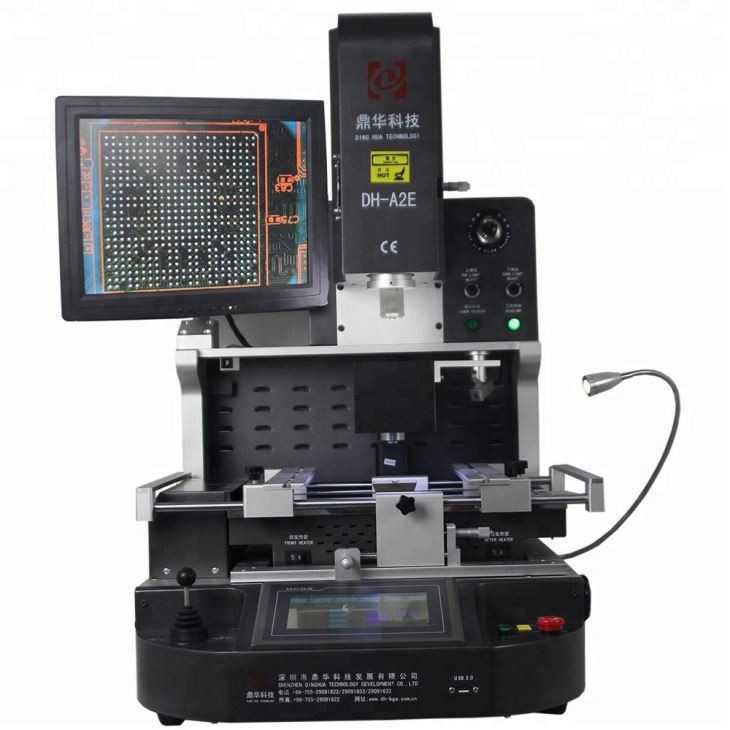

A2E Assemble

ข้อมูลจำเพาะ:

1	พลังงานทั้งหมด	5200w
2	เครื่องทำความร้อนอิสระ 3 เครื่อง	อากาศร้อนด้านบน 1200W, อากาศร้อนต่ำกว่า 1200W, การอุ่นอินฟราเรดด้านล่าง 2700W
3	แรงดันไฟฟ้า	AC220V ± 10% 50/60Hz
4	ชิ้นส่วนไฟฟ้า	7 '' หน้าจอสัมผัส + โมดูลควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง + โมดูลมอเตอร์สเต็ปเปอร์ + PLC + จอแสดงผล LCD + ระบบ CCD แบบออพติคอลความละเอียดสูง + การวางตำแหน่งเลเซอร์
5	การควบคุมอุณหภูมิ	K-Sensor ปิดลูป + PID การชดเชยอุณหภูมิอัตโนมัติ + โมดูลอุณหภูมิความแม่นยำอุณหภูมิภายใน± 2 องศา .
6	การวางตำแหน่ง PCB	V-groove + universal fixture + ชั้นวาง PCB ที่เคลื่อนย้ายได้
7	ขนาด PCB ที่ใช้งานได้	สูงสุด 370x410 มม. ขั้นต่ำ 22x22mm
8	ขนาด BGA ที่ใช้งานได้	2x2mm ~ 80x80mm
9	ขนาด	600x700x850 มม. (lwh)
10	น้ำหนักสุทธิ	70 กิโลกรัม

แอปพลิเคชัน:

ลักษณะ:

A2E 内部发热系统

ซ่อมโทรศัพท์มือถือ BGA อุปกรณ์บัดกรีได้รับการออกแบบมาเพื่อทำงานกับขนาดต่าง ๆ ของ BGA, QFP และส่วนประกอบอื่น ๆ . มันมีระบบออพติคอลขั้นสูงที่เรียกว่า "การวิสัยทัศน์แบบแยก" และระบบบัดกรีตำแหน่งที่แม่นยำช่วยให้คุณสามารถเปลี่ยนส่วนประกอบ . ได้อย่างง่ายดาย

Product imga2

automatic rework station 4

stable reballing station5

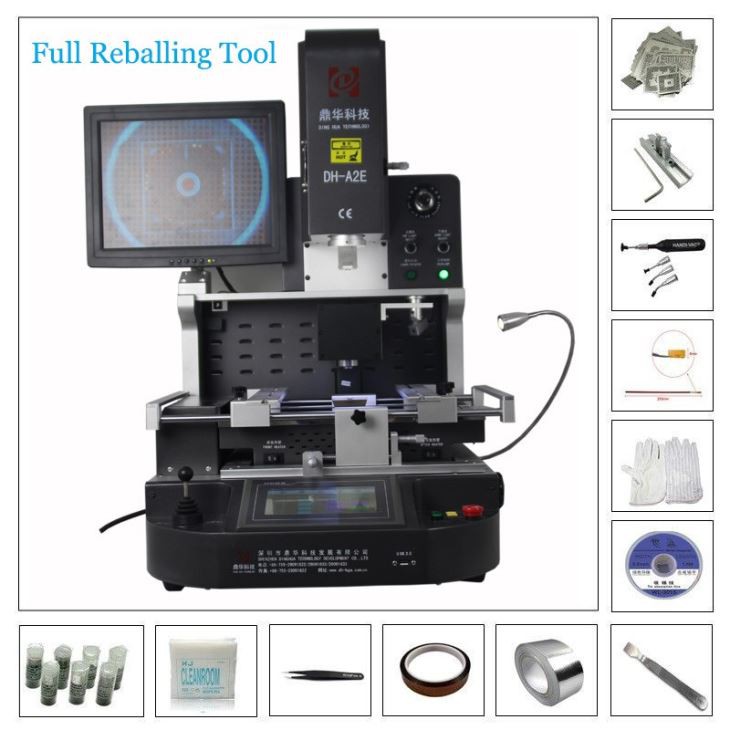

รายการบรรจุภัณฑ์:

วัสดุ: เคสไม้ที่แข็งแรง+บาร์ไม้+ฝ้ายมุกพร้อมฟิล์ม

ซ่อมโทรศัพท์มือถือ 1pc อุปกรณ์บัดกรี BGA
ปากกาแปรง 1 ชิ้น
คู่มือการใช้งาน 1 ชิ้น
วิดีโอซีดี 1pc
3PCS หัวฉีดสุดยอด
หัวฉีดด้านล่าง 2pcs
6PCS การแข่งขันสากล
สกรูยึด 6pcs
สกรูสนับสนุน 4pcs
ขนาดตัวดูด: ขนาดเส้นผ่าศูนย์กลาง 2,4,8,10,11 มม.
Spanner หกเหลี่ยมด้านใน: M2/3/4
มิติ: 81*76*85 ซม.
น้ำหนักขั้นต้น: 115 กิโลกรัม

ข้อมูลจำเพาะ:

พลังงานทั้งหมด	5200W
เครื่องทำความร้อนด้านบน	1200W
เครื่องทำความร้อนด้านล่าง	2nd 1200W, เครื่องทำความร้อน IR 3 2700W
แรงดันไฟฟ้า	AC220V/110V ± 10％ 50Hz
ระบบให้อาหาร	ระบบให้อาหารอัตโนมัติสำหรับชิป
โหมดการทำงาน	สองโหมด: คู่มือและอัตโนมัติเลือกฟรี! หน้าจอสัมผัส HD, เครื่องจักรมนุษย์อัจฉริยะ, การตั้งค่าระบบดิจิตอล .
การจัดเก็บโปรไฟล์อุณหภูมิ	50, 000 กลุ่ม (จำนวนกลุ่มที่ไม่ จำกัด )

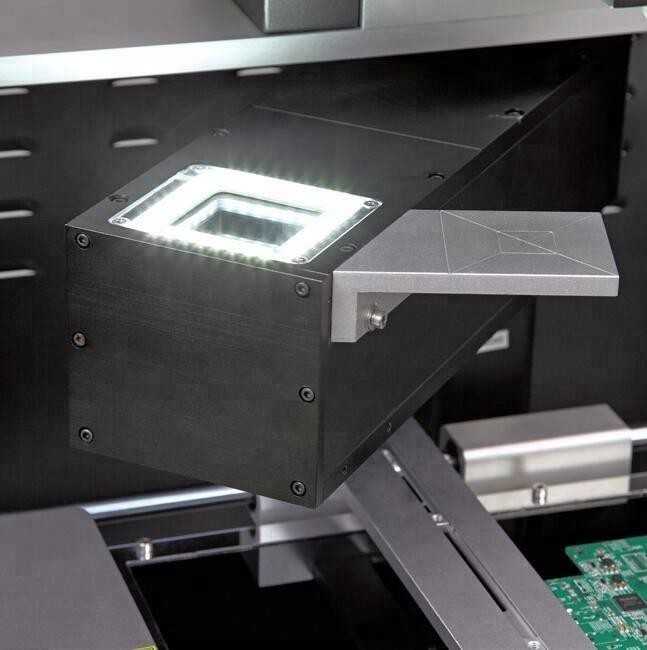

เลนส์กล้อง CCD แบบออพติคอล	การยืดออกโดยอัตโนมัติและพับเพื่อเลือกและวางชิป BGA
กำลังขยายกล้อง	1.8 ล้านพิกเซล
Workbench ปรับแต่ง:	± 15 มม. ไปข้างหน้า/ข้างหลัง± 15 มม. ขวา/ซ้าย
ความแม่นยำในการจัดวาง:	± 0.015 มม.
การวางตำแหน่ง BGA	ตำแหน่งเลเซอร์ตำแหน่งที่รวดเร็วและแม่นยำของ PCB และ BGA
ตำแหน่ง PCB	การวางตำแหน่งอัจฉริยะสามารถปรับ PCB ในทิศทาง x, y ด้วย "5 คะแนนสนับสนุน" + v-groov pcb bracket + การติดตั้งสากล .}
การส่องแสง	ไฟการทำงานของไต้หวัน LED ไต้หวันปรับมุมใดก็ได้
การควบคุมอุณหภูมิ	เซ็นเซอร์ K, Close Loop, PLC Control
ความแม่นยำของอุณหภูมิ	± 2 องศา
ขนาด PCB	สูงสุด 450 × 400 มม. นาที 22 × 22 มม.
ชิป BGA	1x 1 - 80 x80 มม.
ระยะห่างชิปขั้นต่ำ	0.015 มม.
เซ็นเซอร์อารมณ์ภายนอก	1pc
ขนาด	L740 × W630 × H710 มม.
น้ำหนักสุทธิ	70 กิโลกรัม
