การซ่อมแซมสถานีงานซ้ำ BGA อากาศร้อน

                                                                                  ชุดเครื่องมือซ่อม Macbook Cpu DH-A2E

สถานีปรับปรุง BGA แบบลมร้อนเป็นอุปกรณ์ที่ใช้ในการซ่อมแซมส่วนประกอบ Ball Grid Array (BGA) ที่พิมพ์ออกมา

แผงวงจร (PCB) สถานีประกอบด้วยองค์ประกอบความร้อนที่ใช้อากาศร้อนเพื่อละลายโลหะบัดกรีที่มีอยู่

ส่วนประกอบ BGA ช่วยให้ถอดออกจาก PCB ได้ง่ายขึ้น สามารถใช้สถานีปรับปรุง BGA อากาศร้อนในการวางได้

ส่วนประกอบ BGA ใหม่บน PCB โดยการบัดกรีบัดกรีใหม่โดยใช้องค์ประกอบความร้อน

ข้อมูลจำเพาะ:

1	กำลังทั้งหมด	5200w
2	เครื่องทำความร้อนอิสระ 3 เครื่อง	ลมร้อนบน 1200w ลมร้อนล่าง 1200w อุ่นอินฟราเรดด้านล่าง 2700w
3	แรงดันไฟฟ้า	AC220V±10% 50/60Hz
4	อะไหล่ไฟฟ้า	หน้าจอสัมผัสขนาด 7 นิ้ว + โมดูลควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง + ไดรเวอร์สเต็ปเปอร์มอเตอร์ + PLC + จอแสดงผล LCD + ระบบ CCD ออปติคัลความละเอียดสูง + การวางตำแหน่งเลเซอร์
5	การควบคุมอุณหภูมิ	K-Sensor วงปิด + การชดเชยอุณหภูมิอัตโนมัติ PID + โมดูลอุณหภูมิ ความแม่นยำของอุณหภูมิภายใน ±2 องศา
6	การวางตำแหน่ง PCB	ร่องตัว V + อุปกรณ์จับยึดอเนกประสงค์ + ชั้นวาง PCB แบบเคลื่อนย้ายได้
7	ขนาด PCB ที่ใช้งานได้	สูงสุด 370x410มม. ต่ำสุด 22x22มม
8	ขนาด BGA ที่ใช้งานได้	2x2มม.~80x80มม
9	ขนาด	600x700x850 มม. (ยาว * สูง * สูง)
10	น้ำหนักสุทธิ	70 กก



การใช้งาน:

กระบวนการซ่อมแซมส่วนประกอบ BGA โดยใช้สถานีปรับปรุง BGA แบบใช้ลมร้อนมีหลายขั้นตอน อันดับแรก,

โลหะบัดกรีที่มีอยู่ในส่วนประกอบ BGA จะถูกหลอมโดยใช้อากาศร้อน ทำให้สามารถถอดส่วนประกอบออกได้

พีซีบี จากนั้นทำความสะอาดบริเวณรอบๆ ส่วนประกอบ BGA เพื่อขจัดบัดกรีหรือเศษที่เหลือ

เมื่อพื้นที่สะอาดแล้ว ส่วนประกอบ BGA ใหม่จะถูกวางลงบน PCB และบัดกรีจะถูกรีโฟลว์โดยใช้อากาศร้อน

สถานีปรับปรุง BGA อุณหภูมิและการไหลเวียนของอากาศขององค์ประกอบความร้อนได้รับการปรับอย่างระมัดระวังเพื่อให้แน่ใจว่า

บัดกรีจะละลายอย่างสม่ำเสมอและส่วนประกอบ BGA ติดแน่นกับ PCB

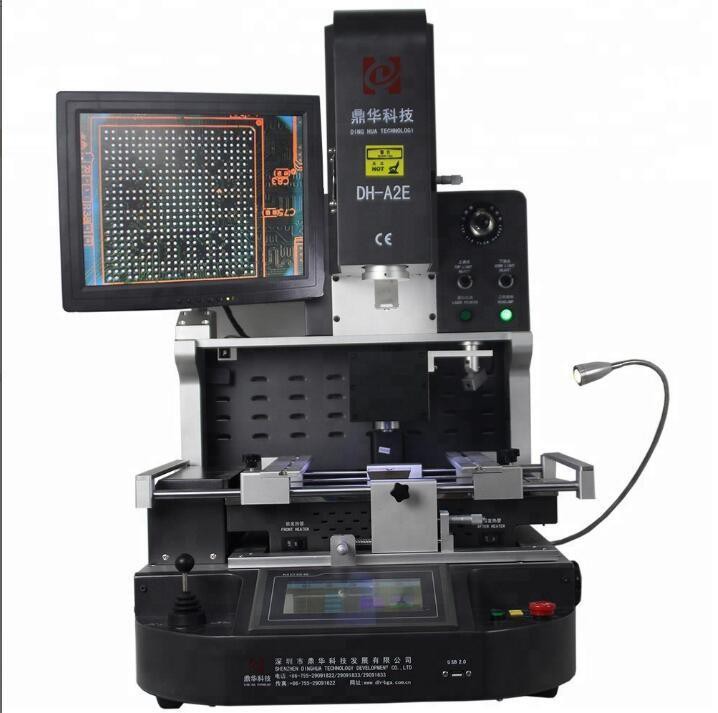

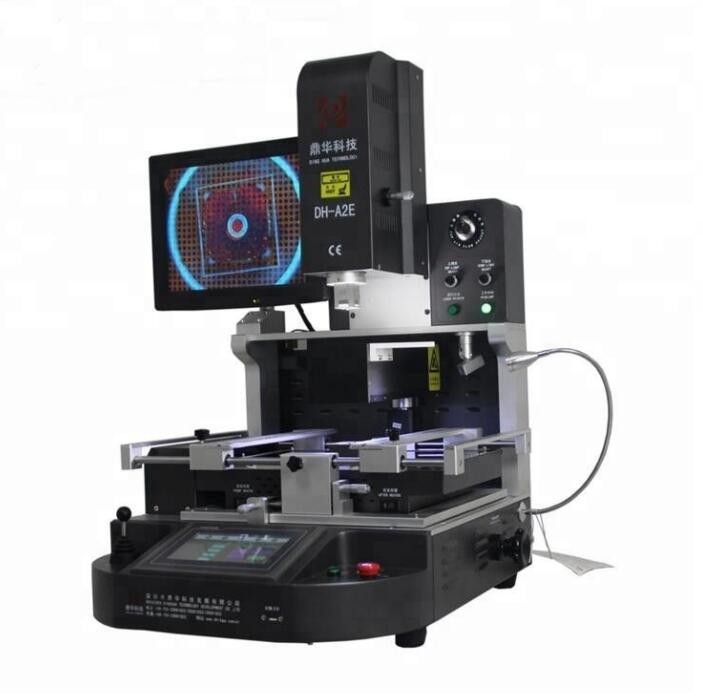

ระบบหุ่นยนต์บัดกรีอัตโนมัติ DH-A2E

DH-A2E ควบคุมผ่านหน้าจอสัมผัสที่ใช้งานง่าย แผงหน้าปัดที่ออกแบบตามหลักสรีรศาสตร์ประกอบด้วย

การควบคุมด้วยจอยสติ๊กสำหรับทั้งการซูมกล้องและเมื่อระบบอยู่ในโหมดแมนนวลจะควบคุมฮีตเตอร์ด้านบนในแนวตั้ง

และตำแหน่งหัวหน้า

ส่วนประกอบควบคุมการปรับแป้นหมุนและไฟ PCB รวมถึงการไหลของอากาศจากฮีตเตอร์ด้านบน การควบคุมที่แม่นยำ

ซึ่งสามารถป้องกันการขยับของชิปขนาดเล็กในระหว่างการรีโฟลว์

แผงของสถานีทำใหม่ยังมีอินพุตเทอร์โมคัปเปิลชนิด K ในตัวและพอร์ต USB สำหรับการส่งออกบัดกรี

โปรไฟล์อุณหภูมิไปยังแฟลชไดรฟ์

โดยรวมแล้ว สถานีปรับปรุง BGA แบบลมร้อนเป็นเครื่องมือที่มีค่าสำหรับการซ่อมอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนและสามารถช่วยยืดเวลาได้

อายุการใช้งานของอุปกรณ์ราคาแพงโดยอนุญาตให้เปลี่ยนส่วนประกอบที่ผิดพลาดแทนการทิ้งอุปกรณ์ทั้งหมด

รายการบรรจุภัณฑ์:

วัสดุ: กล่องไม้ที่แข็งแรง + แท่งไม้ + ผ้าฝ้ายมุกพร้อมฟิล์ม

ชุดเครื่องมือซ่อมแซม Macbook Cpu 1 ชิ้น

ปากกาแปรง 1 ชิ้น

คู่มือการใช้งาน 1 ชิ้น

ซีดีวิดีโอ 1 ชิ้น

หัวฉีดด้านบน 3 ชิ้น

หัวฉีดด้านล่าง 2 ชิ้น

อุปกรณ์ติดตั้งสากล 6 ชิ้น

สกรูยึด 6 ชิ้น

สกรูรองรับ 4 ชิ้น

ขนาดตัวดูด: เส้นผ่านศูนย์กลาง 2,4,8,10,11 มม

ประแจหกเหลี่ยมด้านใน: M2/3/4

ขนาด:81*76*85ซม

น้ำหนักรวม: 115 กก
