SMT เครื่องบัดกรีอัตโนมัติ
เครื่องบัดกรีอัตโนมัติ SMT เป็นเทคโนโลยีชิ้นหนึ่งที่กำลังปฏิวัติวงการการผลิตอุปกรณ์อิเล็กทรอนิกส์ ด้วยความสามารถในการบัดกรีอัตโนมัติที่แม่นยำสามารถช่วยปรับปรุงคุณภาพและประสิทธิภาพของกระบวนการผลิตทั่วโลก
คำอธิบาย
คุณสมบัติของเครื่องที่มีการบัดกรีแบบหัวเดียวและสองโต๊ะสำหรับส่วนประกอบ
ข้อดีอย่างหนึ่งของเครื่องบัดกรีอัตโนมัติ SMT ก็คือสามารถกำจัดมนุษย์จำนวนมากได้
ข้อผิดพลาดที่อาจเกิดขึ้นเมื่อบัดกรีส่วนประกอบด้วยมือ สิ่งนี้นำไปสู่ระดับความสม่ำเสมอที่สูงขึ้นและ
ความแม่นยำ ซึ่งส่งผลให้ผลิตภัณฑ์มีคุณภาพดีขึ้นและมีข้อบกพร่องน้อยลง
1.พารามิเตอร์
| แบบอย่าง | DH-HX5331 | ดีเอช-HX5441 | |
| หมายเลขแกน | ซิงโครนัส 5 แกน | ||
| กำลังประมวลผล ขอบเขต |
แกนเอ็กซ์ | 500มม | 500มม |
| แกน Y1 | 300มม | 400มม | |
| แกน Y2 | 300มม | 400มม | |
| แกน Z | 100มม | 100มม | |
| แกนอาร์ | ±360 องศา | ±360 องศา | |
| ความจุแบริ่งสูงสุด | 10กก | ||
| สูงสุด ความเร็ว |
แกน XY | 800 มม./วินาที | |
| แกน Z | 450 มม./วินาที | ||
| แกนอาร์ | 360 องศา/วินาที | ||
| ซ้ำแล้วซ้ำเล่า ความแม่นยำ |
แกน x, แกน Y | ±0.02 มม | |
| แกน Z | ±0.02 มม | ||
| แกนอาร์ | ±0.02 องศา | ||
| ขนาดผลิตภัณฑ์สูงสุด | 280*250un(XY) | 280*350ล้าน(เอ็กซ์,วาย) | |
| โปรแกรมที่เก็บไว้ | 999 โปรไฟล์ | ||
| ระบบขับเคลื่อน | ปิดวง | ||
| ระบบควบคุม | ระบบควบคุมการเคลื่อนที่ | ||
| ช่วงอุณหภูมิ | 40-450 องศา | ||
| ความแม่นยำของอุณหภูมิ | ±2 องศา | ||
| ช่วงสัญญาณเตือนความร้อนที่ศีรษะ | 2-99 องศา | ||
| การให้อาหาร | ระบบการให้อาหารดีบุกเดี่ยว | ||
| พลังงานความร้อน | 200w | ||
| ความเร็วในการป้อนดีบุก | 0-50มม./วินาที | ||
| เส้นผ่านศูนย์กลางดีบุก | Φ0.3-Φ1.2(มาตรฐาน) | ||
| สัญญาณเตือน | ดีบุกแตก ดีบุกอุดตัน สัญญาณเตือนฮีตเตอร์ | ||
| มิติ | L880*W600*H830m | L880 * W700 * H830 มม | |
| ป้อนข้อมูล | AC220V±10% 50/60Hz 450VA | ||
| ความกดอากาศ | 0.4-0.8Mpa | ||
| ความชื้น | 20-95% | ||
| อุณหภูมิในการทำงาน | -10-45 องศา | ||
2..รายละเอียดเครื่องบัดกรีอัตโนมัติ

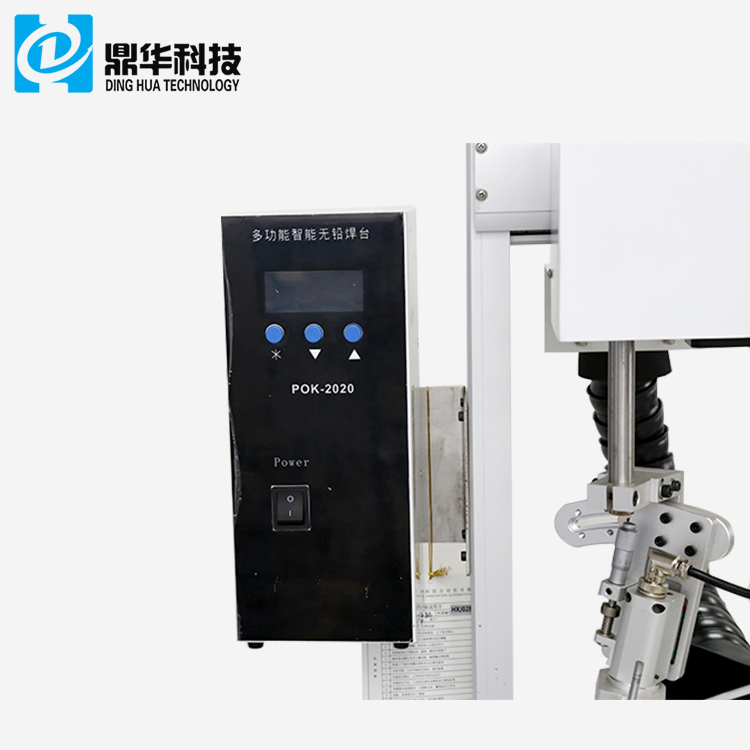

1. ตั้งอุณหภูมิได้ง่ายมากตามการบัดกรีที่แตกต่างกัน ควบคุมอุณหภูมิได้อย่างแม่นยำ
ระหว่างการขายส่ง
2. ทำความสะอาดทิปอัตโนมัติ สามารถตั้งค่าช่วงเวลาและความถี่ได้อย่างยืดหยุ่นตามผลิตภัณฑ์การบัดกรี
3. กดปุ่มฟังก์ชั่นที่ใช้บ่อยที่ด้านหน้าตัวเครื่อง เพื่อการใช้งานที่ง่ายและรวดเร็ว
3.คำถามที่พบบ่อย
เป็นอุปกรณ์ที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์เพื่อบัดกรีชิ้นส่วนอิเล็กทรอนิกส์บนแผงวงจรพิมพ์โดยอัตโนมัติ
ให้การบัดกรีชิ้นส่วนอิเล็กทรอนิกส์ที่สม่ำเสมอ แม่นยำ และมีประสิทธิภาพ ซึ่งนำไปสู่คุณภาพของผลิตภัณฑ์ที่ดีขึ้น ความเร็วในการผลิตที่เพิ่มขึ้น และต้นทุนแรงงานที่ลดลง
สามารถบัดกรีส่วนประกอบได้หลายประเภท รวมถึงอุปกรณ์ยึดพื้นผิว (SMD) ส่วนประกอบผ่านรู และการเชื่อมต่อสายไฟ
เครื่องใช้สารบัดกรีหรือฟลักซ์ในปริมาณที่แม่นยำกับส่วนประกอบโดยใช้ลายฉลุหรือตัวจ่าย จากนั้นส่วนประกอบจะถูกวางลงบนแผงวงจรพิมพ์ จากนั้นเครื่องใช้ความร้อนกับโลหะบัดกรี เพื่อหลอมและเชื่อมส่วนประกอบเข้ากับบอร์ด
ใช่ ด้วยอินเทอร์เฟซที่ใช้งานง่ายและการควบคุมกระบวนการที่เรียบง่าย
6. เครื่องบัดกรีอัตโนมัติ SMT สามารถปรับแต่งให้เหมาะกับความต้องการในการผลิตเฉพาะได้หรือไม่?
ใช่ เครื่องบัดกรีอัตโนมัติ SMT หลายเครื่องสามารถปรับแต่งให้เหมาะกับความต้องการการผลิตเฉพาะ รวมถึงประเภทส่วนประกอบและปริมาณการผลิต
7. จำเป็นต้องมีการบำรุงรักษาสำหรับเครื่องบัดกรีอัตโนมัติ SMT หรือไม่?
ใช่ เช่นเดียวกับเครื่องจักรอื่นๆ จำเป็นต้องมีการบำรุงรักษาอย่างสม่ำเสมอเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนาน โดยทั่วไป การบำรุงรักษาตามปกติจะรวมถึงการทำความสะอาด การสอบเทียบ และการเปลี่ยนส่วนประกอบที่สึกหรอ
8. เครื่องบัดกรีอัตโนมัติ SMT มีขนาดแตกต่างกันหรือไม่?
ใช่ มีให้เลือกหลายขนาด ตั้งแต่รุ่นตั้งโต๊ะขนาดเล็กไปจนถึงระบบอัตโนมัติเต็มรูปแบบขนาดใหญ่สำหรับการผลิตในปริมาณมาก
9. เครื่องบัดกรีอัตโนมัติ SMT สามารถใช้กับการบัดกรีประเภทอื่นนอกเหนือจากอุปกรณ์อิเล็กทรอนิกส์ได้หรือไม่?
แม้ว่าเครื่องบัดกรีอัตโนมัติ SMT ได้รับการออกแบบมาเพื่อการผลิตอุปกรณ์อิเล็กทรอนิกส์เป็นหลัก แต่บางรุ่นก็สามารถทำได้
สามารถนำไปใช้งานบัดกรีประเภทอื่นๆ ได้
10. จำเป็นต้องมีการฝึกอบรมพิเศษในการใช้งานเครื่องบัดกรีอัตโนมัติ SMT หรือไม่?
แม้ว่าการฝึกอบรมขั้นพื้นฐานบางอย่างจะมีความจำเป็น แต่ส่วนใหญ่ได้รับการออกแบบมาให้ใช้งานง่ายและต้องใช้ความรู้เฉพาะทางเพียงเล็กน้อย ผู้ผลิตมักให้การฝึกอบรมและการสนับสนุนเพื่อช่วยให้ผู้ใช้เรียนรู้วิธีการใช้งานเครื่องจักรได้อย่างมีประสิทธิภาพ
