ใหม่ BGA Rework Machine สำหรับ Asic Hash Board Repair
นี่คือการออกแบบใหม่ในปี 2022 ซึ่งได้รับการอัพเกรดจาก DH-A2E รุ่นเก่า มันฉลาดกว่า ปลอดภัยกว่า เชื่อถือได้มากกว่า และประสิทธิภาพที่สูงขึ้นสำหรับ BGA QFN และ POP เป็นต้น ของคอมพิวเตอร์ แฮชบอร์ด และ GPU CPU ของรถยนต์เป็นต้น
คำอธิบาย

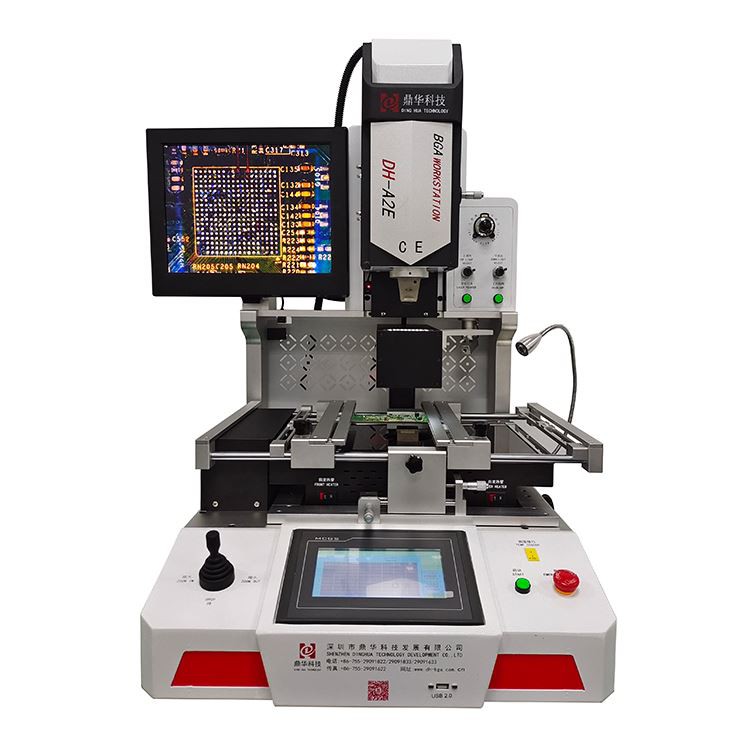

DH-A2E เครื่องทำงานซ้ำ BGA อัตโนมัติสำหรับการซ่อมแซมบอร์ดแฮช asic
นี้รุ่น DH-A2E ได้รับการออกแบบมาอย่างดีซึ่งมี PLC สำหรับควบคุมการเคลื่อนที่ PID สำหรับการคำนวณอุณหภูมิและ
ฟังก์ชั่นการจัดตำแหน่งแสงที่มองเห็นได้สำหรับการบัดกรี/การติดตั้งของชิปต่างๆ ใช้ในเครื่องขุด, รถยนต์,
โทรศัพท์มือถือและคอมพิวเตอร์ เป็นต้น อุตสาหกรรมสำหรับการซ่อมหรือประกอบ
เครื่องปรับปรุง BGA ที่ออกแบบใหม่ DH-A2E
1. พารามิเตอร์ของเครื่อง rework BGA อัตโนมัติสำหรับการซ่อมแซมบอร์ดแฮช asic
| แหล่งจ่ายไฟ | 220V 50/60Hz |
| กำลังไฟพิกัด | 5000W |
| กำลังของเครื่องทำความร้อนส่วนบน | 1200W |
| กำลังของเครื่องทำความร้อนด้านล่าง | 1200W |
| พลังงานอินฟราเรด | 2400W |
| ตำแหน่ง PCB | V-groove, PCB-platform พร้อมฟิกซ์เจอร์สามารถเคลื่อนย้ายได้ที่แกน X |
| การควบคุมอุณหภูมิ | การคำนวณ PID, วงปิดเทอร์โมคัปเปิล |
| ความแม่นยำในการติดตั้ง | 0.001mm |
| พื้นที่ชิปขั้นต่ำ | 0.01mm |
| ความแม่นยำของอุณหภูมิ | 1 ระดับ |
| เทอร์โมคัปเปิล | 1 ชิ้น (ไม่จำเป็น) |
| แสดง | 15 นิ้ว |
| หน้าจอสัมผัส | 7 นิ้ว |
| กล้องออปติคอล | แยกสี |
| การเคลื่อนไหว | การควบคุม PLC |
| ขนาด PCB | ขั้นต่ำ 10*10 มม. สูงสุด 450*400 มม. |
| ขนาดชิป | 1*1~80*80มม. |
| มิติ | 600*700*850mm |
| น้ำหนักสุทธิ | 70กก. |
2. การประยุกต์ใช้เครื่อง Rework BGA อัตโนมัติ
ชิปเหล่านี้ BGA,PGA,POP,BQFP,QFN,SOT-223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA
ดังข้างบนเป็นส่วนหนึ่งที่สามารถซ่อมแซมได้ด้วยเครื่อง BGA rework อัตโนมัติ
DH-A2E.เครื่องรีบอลชิป

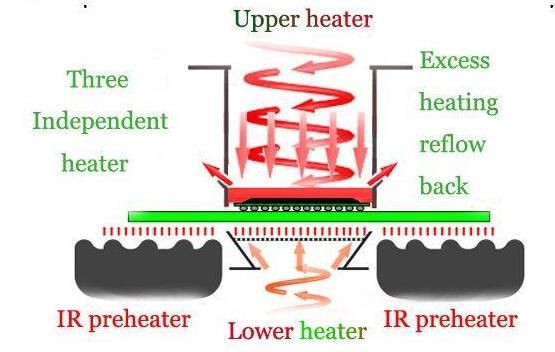

3. พื้นฐานของเครื่องทำงานซ้ำ BGA อัตโนมัติด้วยการจัดตำแหน่งแสงสำหรับการติดตั้ง
มีฮีตเตอร์ลมร้อน 2 ตัวสำหรับบัดกรีหรือบัดกรี และ 1 พื้นที่ทำความร้อน IR ขนาดใหญ่สำหรับ PCBa ขนาดใหญ่
อุ่นซึ่งสามารถป้องกัน PCB ได้มากที่สุดเครื่องรีโฟลว์ bga
4. การเคลื่อนไหวของเครื่อง BGA rework อัตโนมัติสำหรับคอมพิวเตอร์ คอนโซลเกม และเมนบอร์ดของเครื่องขุด
ติดตั้งกับ PLC ของ Mitsubishi ซึ่งสามารถให้การเคลื่อนไหวที่มั่นคงสำหรับการติดตั้งชิป (บนเมนบอร์ด)
ความแม่นยำในการเคลื่อนที่สูงสุด 0.001 มม.irda smd bga rework สถานี
5. แหล่งจ่ายไฟของสถานีซ่อม BGA อัตโนมัติพร้อมระบบจัดตำแหน่ง CCD แบบออปติคัลสำหรับชิปและมาเธอร์บอร์ดต่างๆ
แรงดันต่ำที่จัดหาโดย Meanwell สามารถรับประกันได้ว่าเครื่องทั้งหมดทำงานได้อย่างราบรื่น

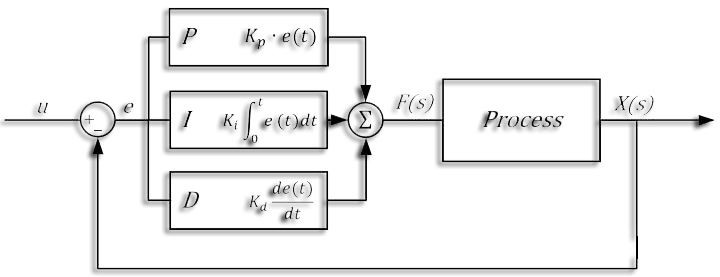

6. PID สำหรับการคำนวนอุณหภูมิของเครื่อง BGA rework อัตโนมัติ DH-A2E
PID（อนุพันธ์ปริพันธ์ตามสัดส่วน）
สามารถชดเชยความเบี่ยงเบนของอุณหภูมิซึ่งสามารถตรวจสอบความถูกต้องของอุณหภูมิของเครื่องได้ถึง
บวก /- 1องศา ดังนั้น ชิปและ mothebroard สามารถป้องกันจากอุณหภูมิที่สูงขึ้นเครื่อง reballing bga อัตโนมัติ
5..บริการหลังการขายของเครื่อง BGA reworkสำหรับ macbook iphone แล็ปท็อปและรถ gpu ซ่อม
การรับประกัน: 12 เดือนขึ้นไป (ขึ้นอยู่กับความต้องการของลูกค้า)
วิธีการให้บริการ: การสนับสนุนออนไลน์หรือการโทรทางวิดีโอ การส่งวิศวกรไปที่ไซต์/ยื่นคำร้องก็มีให้เช่นกัน
ค่าบริการ: อะไหล่ฟรีในระยะเวลารับประกัน บริการฟรี แต่ราคาหลังประกันเล็กน้อย
เครื่องบัดกรีลูก icDH-A2E เครื่องทำงานซ้ำ BGA อัตโนมัติสำหรับการซ่อมแซมบอร์ดแฮช asicDH-A2E เครื่องทำงานซ้ำ BGA อัตโนมัติสำหรับการซ่อมแซมบอร์ดแฮช asicDH-A2E เครื่องทำงานซ้ำ BGA อัตโนมัติสำหรับการซ่อมแซมบอร์ดแฮช asic
6. ระยะเวลาการจัดส่งของ DH-A2E Automatic BGA rework machine สำหรับ asic hash board repair
สั่งซื้อขั้นต่ำ: 1 ชุด เราขอแนะนำให้ใช้วิธีด่วนสำหรับปริมาณน้อย
หากมีปริมาณมาก การขนส่งทางทะเลหรือทางรถไฟสามารถทำได้
EXW, FOB หรือ DAP และ DDP เป็นต้นก็ใช้ได้
7. วิดีโอสาธิตof DH-A2E เครื่องรีเวิร์ค BGA อัตโนมัติสำหรับการซ่อมแซมบอร์ดแฮช asic
8. ติดต่อ of DH-A2E เครื่องรีเวิร์ค BGA อัตโนมัติสำหรับการซ่อมแซมบอร์ดแฮช asic
