เครื่องซ่อมโทรศัพท์มือถือ PS3 PS3 PS4
1. HD Touch Screen Interface2. ความแม่นยำสูงโมดูลการควบคุมอุณหภูมิอัจฉริยะ 3. ตำแหน่งการวางตำแหน่ง 4.K-Sensor ปิดวงปิด
คำอธิบาย
PS3 PS4 ทีวีแล็ปท็อปโทรศัพท์มือถือเครื่องซ่อม DH-A2E
การถอดบอล BGA และดีบุก
ข้อมูลจำเพาะ:
| 1 | พลังงานทั้งหมด | 5200w |
| 2 | เครื่องทำความร้อนอิสระ 3 เครื่อง | อากาศร้อนด้านบน 1200W, อากาศร้อนต่ำกว่า 1200W, การอุ่นอินฟราเรดด้านล่าง 2700W |
| 3 | แรงดันไฟฟ้า | AC220V ± 10% 50/60Hz |

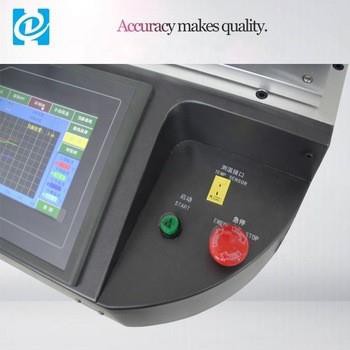

| 4 | ชิ้นส่วนไฟฟ้า | 7 '' หน้าจอสัมผัส + โมดูลควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง + โมดูลมอเตอร์สเต็ปเปอร์ + PLC + จอแสดงผล LCD + ระบบ CCD แบบออพติคอลความละเอียดสูง + การวางตำแหน่งเลเซอร์ |
| 5 | การควบคุมอุณหภูมิ | K-Sensor ปิดลูป + PID การชดเชยอุณหภูมิอัตโนมัติ + โมดูลอุณหภูมิความแม่นยำของอุณหภูมิภายใน± 2 องศา |
| 6 | การวางตำแหน่ง PCB | V-groove + universal fixture + ชั้นวาง PCB ที่เคลื่อนย้ายได้ |
| 7 | ขนาด PCB ที่ใช้งานได้ | สูงสุด 370x410 มม. ขั้นต่ำ 22x22mm |
| 8 | ขนาด BGA ที่ใช้งานได้ | 2x2mm ~ 80x80mm |
| 9 | ขนาด | 600x700x850 มม. (l*w*h) |
| 10 | น้ำหนักสุทธิ | 70 กิโลกรัม |
แอปพลิเคชัน:
ลักษณะ:
PS3, PS4, ทีวี, แล็ปท็อป, เครื่องซ่อมโทรศัพท์มือถือ - DH -A2E
- ใช้กันอย่างแพร่หลายสำหรับการซ่อมแซมระดับชิปในแล็ปท็อป, PS3, PS4, Xbox 360, โทรศัพท์มือถือ, คอมพิวเตอร์, ทีวี, บอร์ดควบคุม ฯลฯ
- Reworks BGA, CCGA, QFN, CSP, LGA, SMD, LED และส่วนประกอบอื่น ๆ
- การลดลงอัตโนมัติการติดตั้งและการบัดกรี รับชิปโดยอัตโนมัติเมื่อ deadering เสร็จสมบูรณ์

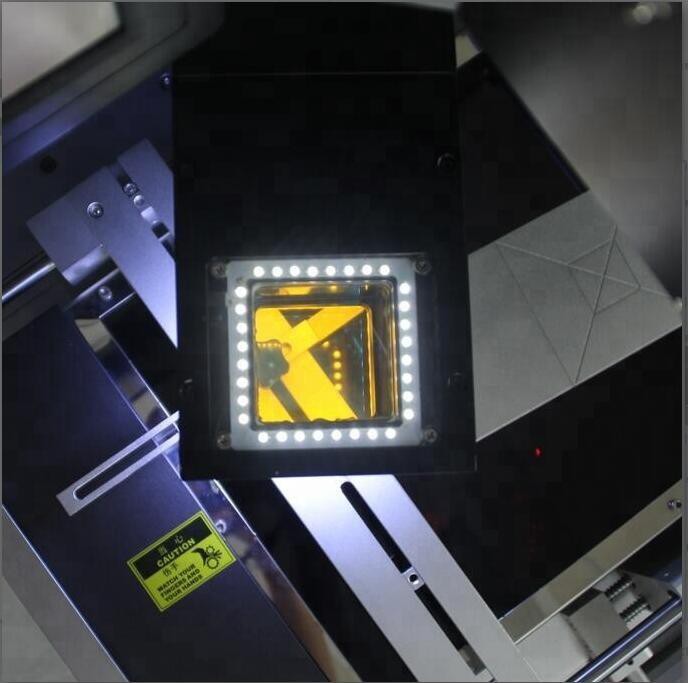

- HD CCD ระบบการจัดตำแหน่งออพติคอลสำหรับการติดตั้ง BGA และส่วนประกอบที่แม่นยำ
- ความแม่นยำในการติดตั้ง BGA ภายใน 0. 01mm; ซ่อมแซมอัตราความสำเร็จ 99.9%

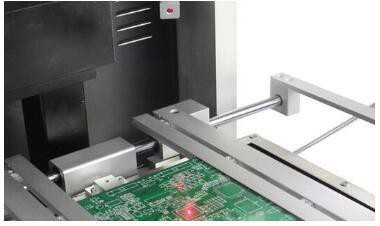

- การวางตำแหน่งเลเซอร์สำหรับการจัดตำแหน่งชิป BGA และการจัดแนวเมนบอร์ดที่รวดเร็ว
- คุณสมบัติด้านความปลอดภัยที่เหนือกว่าพร้อมการป้องกันฉุกเฉิน
วิดีโอการทำงานของสถานี BGA REWORK อัตโนมัติ:
เครื่องประดับ:
1. หัวฉีดด้านบน: 3 ชิ้น (31*31 มม., 38*38 มม., 41*41 มม.) หัวฉีดด้านล่าง: 2PCS (34*34 มม., 55*55 มม.)
2. คาน: 2 ชิ้น
3. ลูกบิดพลัม: 6 พีซี
4. การติดตั้งสากล: 6 พีซี
5. สกรูสนับสนุน: 5 ชิ้น
6. ปากกาแปรง: 1 ชิ้น
7. ถ้วยสูญญากาศ: 3 ชิ้นพีซี
8. เข็มสูญญากาศ: 1 พีซี
9. Tweezer: 1 PC
10. ลวดเซ็นเซอร์อุณหภูมิ: 1 พีซี
11. หนังสือคำแนะนำมืออาชีพ: 1 พีซี
12. การสาธิตซีดี: 1 พีซี
