โทรศัพท์มือถือออพติคอล BGA Rework Station
1. Dinghua DH-G730 BGA rework Station

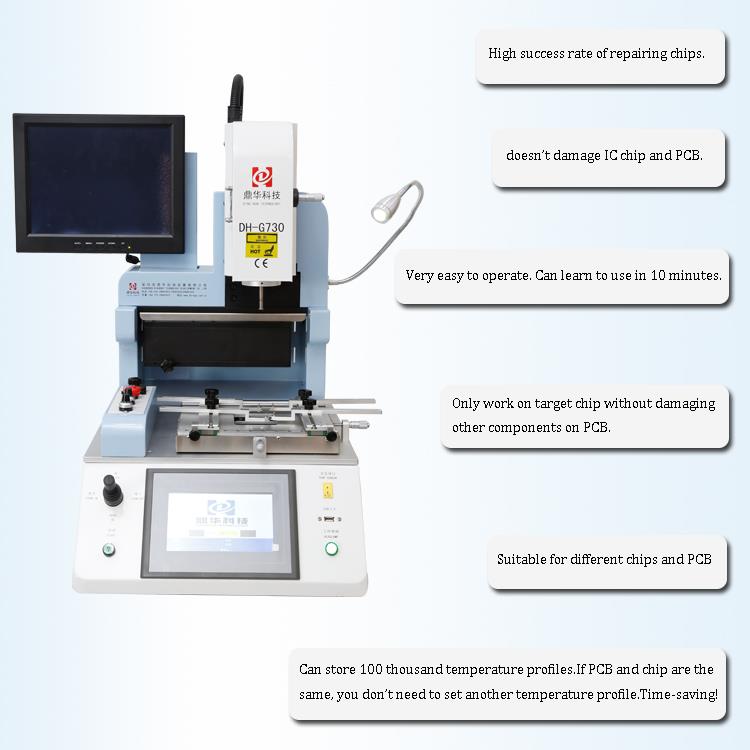

2. การควบคุมอุณหภูมิที่แม่นยำและอัตราความสำเร็จสูงของการซ่อมแซม
3. ระบบการจัดตำแหน่งแสงที่มีความแม่นยำสูง
4. โหมดคู่มือและอัตโนมัติ .
คำอธิบาย
1. แอปพลิเคชัน
เมนบอร์ดของคอมพิวเตอร์, สมาร์ทโฟน, แล็ปท็อป, MacBook Logic Board, กล้องดิจิตอล, เครื่องปรับอากาศ, ทีวีและ
อุปกรณ์อิเล็กทรอนิกส์อื่น ๆ จากอุตสาหกรรมการแพทย์อุตสาหกรรมการสื่อสารอุตสาหกรรมรถยนต์ ฯลฯ .
เหมาะสำหรับชิปชนิดต่าง ๆ : BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,
LED Chip .
2. คุณสมบัติผลิตภัณฑ์
•ใช้กันอย่างแพร่หลายในการซ่อมแซมระดับชิปในโทรศัพท์มือถือบอร์ดควบคุมขนาดเล็กหรือเมนบอร์ดขนาดเล็ก ฯลฯ .
• desoldering การติดตั้งและการบัดกรีโดยอัตโนมัติ .

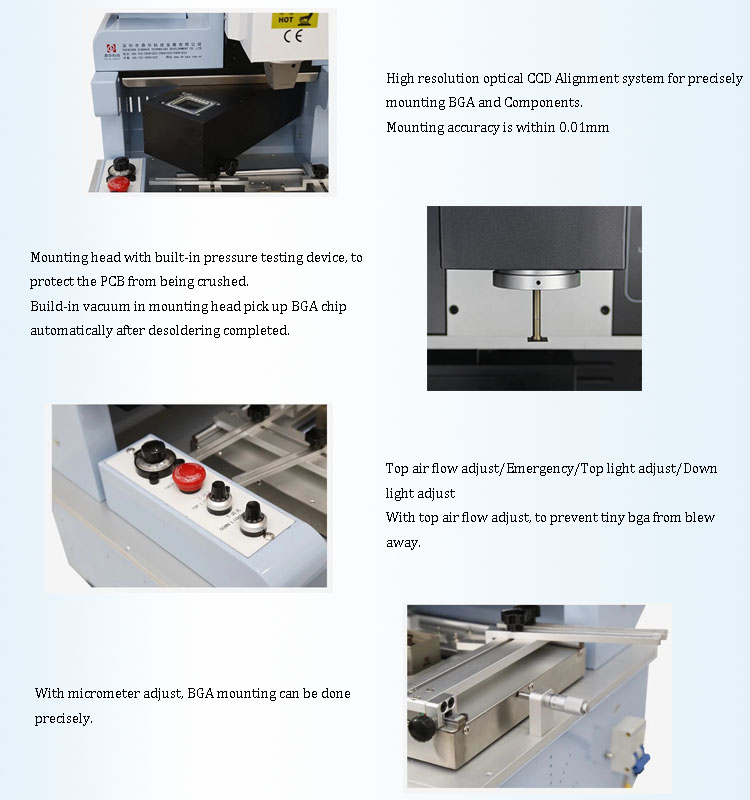

•ระบบการจัดตำแหน่งออพติคอล HD CCD สำหรับการติดตั้ง BGA และส่วนประกอบที่แม่นยำ
•พีซีอุตสาหกรรมฝังตัวการตั้งค่าระบบดิจิตอลโซนความร้อนอิสระสองระบบระบบกล้อง CCD Panasonic CCD
อินเตอร์เฟสการสนทนาหน้าจอสัมผัส HD, การควบคุม PLC, การควบคุมแบบบูรณาการอเนกประสงค์, การออกแบบโครงสร้างมนุษย์,
การพับเลนส์ออปติคัลหมายเลขเสริมเก็บและเลือกโปรไฟล์อุณหภูมิ .
•โหมดการทำงานสองโหมดในระบบ: อัตโนมัติ/คู่มือ . โหมดอัตโนมัติ: การบัดกรีอัตโนมัติ/desoldering bga ด้วยปุ่ม . คู่มือ
โหมด: Manual Up/Down Top Head ถึงการบัดกรี/desoldering BGA กับ Joysticks . ทั้งสองโหมดรวมกับการจัดแนวแสง
และการวางตำแหน่งเลเซอร์เพื่อให้กระบวนการเสร็จสิ้น . ในขณะเดียวกันสูญญากาศในตัวสามารถรับชิป BGA ได้อย่างสะดวก .}
•สูญญากาศในตัวในหัวยึดจะหยิบชิป BGA โดยอัตโนมัติหลังจากการ desoldering เสร็จสมบูรณ์ .}
3. ข้อมูลจำเพาะ
| พลัง | 5300W |
| เครื่องทำความร้อนด้านบน | อากาศร้อน 1200W |
| Neater ด้านล่าง | อากาศร้อน 1200W . อินฟราเรด 2700W |
| พลังงาน suoov | AC220V ± 10% 50/60Hz |
| มิติ | L530*W670*H790 มม. |
| การวางตำแหน่ง | การสนับสนุน V-groove CB และด้วยการติดตั้งสากลภายนอก |
| จักรพรรดิ | เทอร์โมคัปเปิลประเภท K, การควบคุมวงปิด, ความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ± 2 องศา |
| ขนาด PCB | สูงสุด 450 *490 มม. . ขั้นต่ำ 22 *22 มม. |
| Workbench ปรับแต่ง | ± 15 มม. ไปข้างหน้า/ย้อนกลับ± 15 มม. ขวา/ซ้าย |
| chi spacino ขั้นต่ำ | 80*80-1*1 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่บังคับ) |

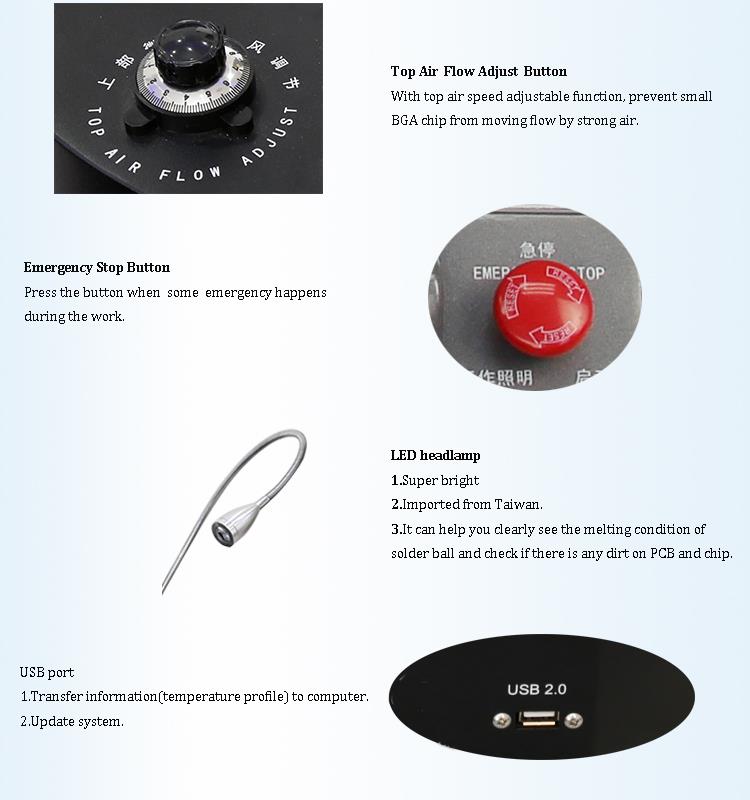

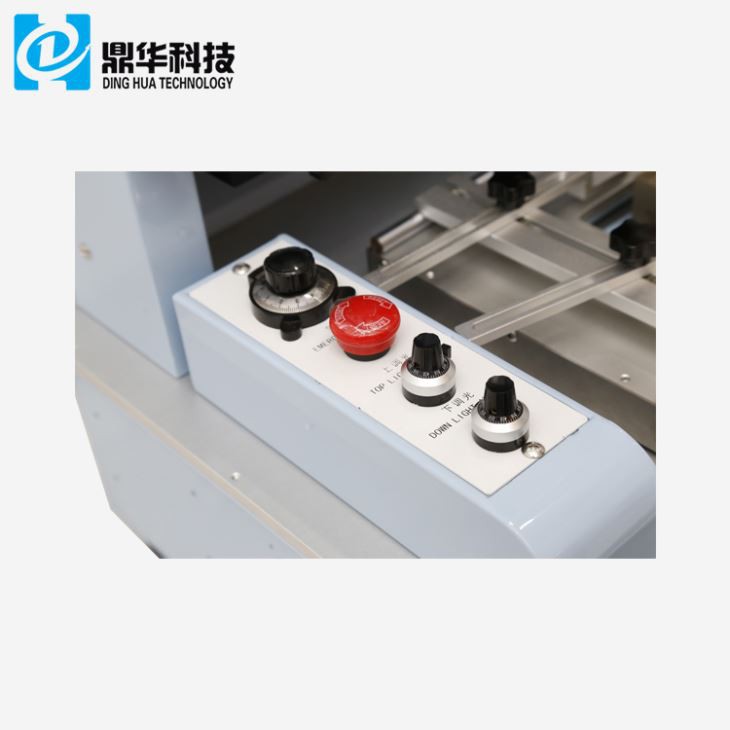

4. รายละเอียดของโทรศัพท์มือถือออพติคอล BGA rework Station
- กล้อง CCD (ระบบการจัดตำแหน่งแสงที่แม่นยำ);
- จอแสดงผล HD Digital;
- ไมโครมิเตอร์ (ปรับมุมของชิป);
- เครื่องทำความร้อนอากาศร้อน
- อินเตอร์เฟสหน้าจอสัมผัส HD, การควบคุม PLC;
- ไฟหน้า LED;
- การควบคุมจอยสติ๊ก .
5. ทำไมต้องเลือกสถานีโทรศัพท์มือถือ BGA แบบออพติคอลของเรา?
6. ใบรับรอง

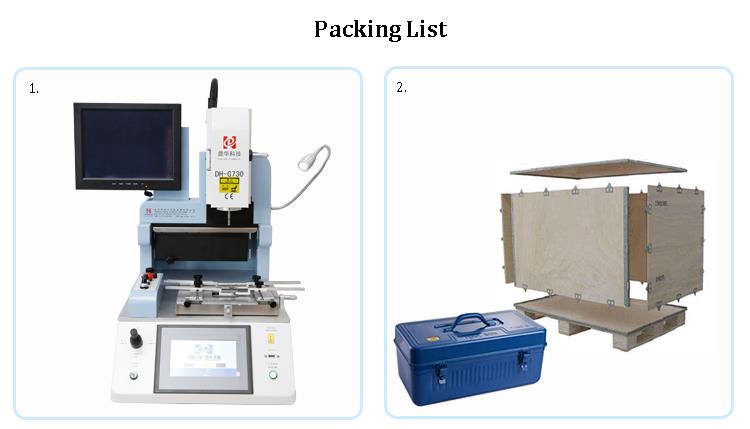

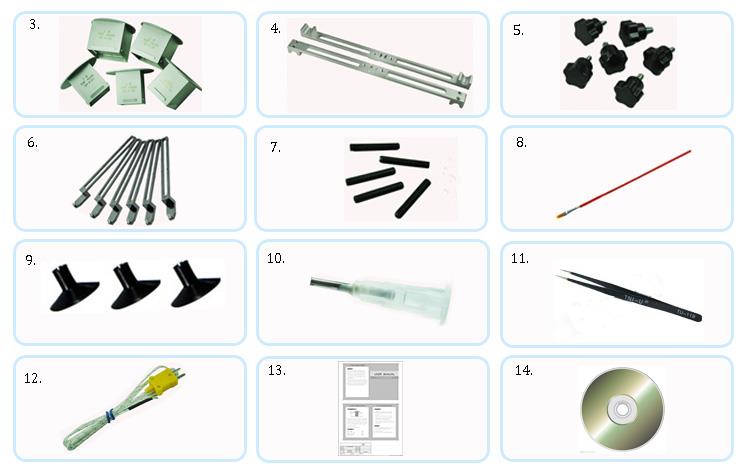

7. การบรรจุและการจัดส่ง
8. ติดต่อเรา
อีเมล: john@dh-kc.com
whatsapp/wechat: +86 157 6811 4827
9. ความรู้ที่เกี่ยวข้อง
ซ่อมแซมเมนบอร์ดคอมพิวเตอร์และ ICS
1, ขั้นตอนสำคัญในการซ่อมคอมพิวเตอร์ระดับชิป:
การทำความเข้าใจไดอะแกรมวงจรมีความสำคัญ . คุณต้องสามารถอ่านไดอะแกรมเหล่านี้เพื่อทำความเข้าใจหลักการการทำงานของวงจรลำดับการเพิ่มขึ้นและการไหลของสัญญาณ . หากคุณสามารถตีความได้ก่อนที่จะต้องเผชิญกับไดอะแกรมวงจร PDF
ในงานบำรุงรักษาจริงคุณมักจะเผชิญกับโมเดลมาเธอร์บอร์ดที่ไม่คุ้นเคยหรือสิ่งที่เสียหายจากน้ำหรือข้อผิดพลาดของมนุษย์ . ในกรณีเช่นนี้การวิเคราะห์ไดอะแกรม PDF ของโรงงานเป็นสิ่งจำเป็น . เนื่องจากผู้คนจำนวนมากเข้าสู่การบำรุงรักษาคอมพิวเตอร์
2, เรียนรู้ที่จะเข้าใจแผนภาพวงจร PDF ของโรงงาน:
ในการอ่านและทำความเข้าใจไดอะแกรมวงจรคุณต้องเริ่มต้นด้วยการศึกษาส่วนประกอบอิเล็กทรอนิกส์พื้นฐาน - เช่นตัวต้านทานตัวเก็บประจุไดโอดทรานซิสเตอร์ทรานซิสเตอร์ mosfets และประตูตรรกะ . เรียนรู้การระบุลักษณะหลักการทำงาน
นอกจากนี้การทำความเข้าใจความแตกต่างของการออกแบบวงจรระหว่างผู้ผลิตรายใหญ่มีความสำคัญ . คุณจะต้องเข้าใจการออกแบบวงจรการป้องกันเวลาเพิ่มพลังและการไหลของสัญญาณ . เมื่อคุณเชี่ยวชาญทักษะเหล่านี้คุณจะสามารถแก้ไขปัญหาได้
การเรียนรู้วิธีการค้นหาส่วนประกอบอิเล็กทรอนิกส์บนเมนบอร์ดนั้นเป็นสิ่งสำคัญเช่นกัน . หากคุณสามารถวิเคราะห์แผนภาพได้ แต่ไม่สามารถระบุส่วนประกอบบนกระดานได้คุณจะไม่สามารถทำการซ่อมแซมได้เช่นเดียวกับการระบุผู้ต้องสงสัย
3, การออกแบบวงจรและการวินิจฉัยข้อผิดพลาด:
แต่ละวงจรบนเมนบอร์ดคอมพิวเตอร์จะขึ้นอยู่กับชุดของหลักการทำงาน . การทำความเข้าใจหลักการเหล่านี้ทำให้ง่ายต่อการติดตามและวิเคราะห์เส้นทางวงจร . ผู้ที่ไม่เข้าใจพวกเขามักจะดิ้นรนแม้หลังจากเข้าร่วมการฝึกอบรม .}}}}
ช่างเทคนิคบางคนได้รับมาเธอร์บอร์ดและไม่ทราบว่าจะเริ่มต้นที่ไหน . การระบุจุดทดสอบที่สำคัญบนกระดานเป็นสิ่งจำเป็นในการระบุความผิดพลาด . เช่นเดียวกับผู้ฝึกการแพทย์แผนจีนใช้ชีพจรเพื่อวินิจฉัยความเจ็บป่วย
หลายคนใช้เวลา 2-3 วันในการซ่อมแซมเมนบอร์ดแล็ปท็อปโดยไม่พบปัญหา - ไม่ใช่เพราะมันไม่สามารถแก้ไขได้ แต่เพราะพวกเขาไม่รู้ว่าจะทดสอบ .} ที่ไหน
4, เครื่องมือซ่อมแซมและความสำคัญของพวกเขา:
เครื่องมือซ่อมแซมเช่นแหล่งจ่ายไฟที่ปรับได้และออสซิลโลสโคปเป็นสิ่งจำเป็นสำหรับการตรวจจับความผิดพลาด . เครื่องมือเหล่านี้เป็นเหมือนอัลตร้าซาวด์หรือเครื่อง CT ของโรงพยาบาล - พวกเขาให้มุมมองที่ชัดเจนของปัญหาภายใน .}
อย่างไรก็ตามในการใช้เครื่องมือเหล่านี้อย่างมีประสิทธิภาพคุณต้องเข้าใจความรู้ที่ครอบคลุมในส่วนที่ 1, 2, และ 3. กับรากฐานนั้นเท่านั้นคุณสามารถวินิจฉัยความผิดพลาดได้อย่างแม่นยำโดยใช้เครื่องมือเหล่านี้ .
