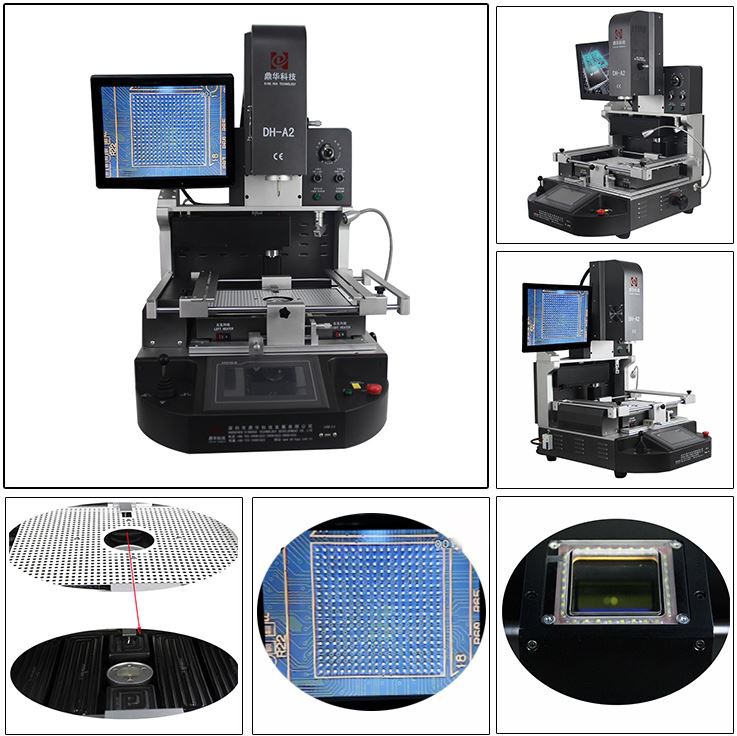

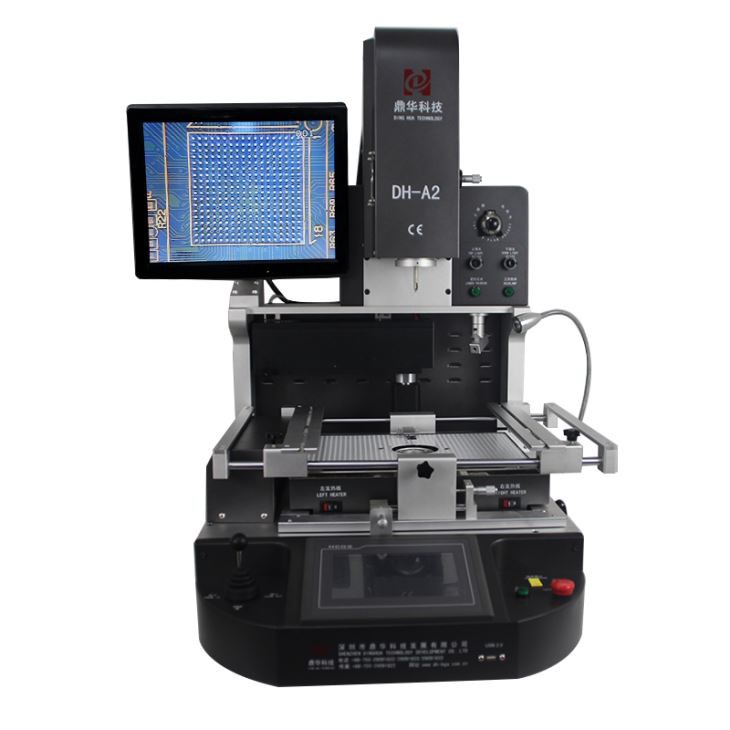

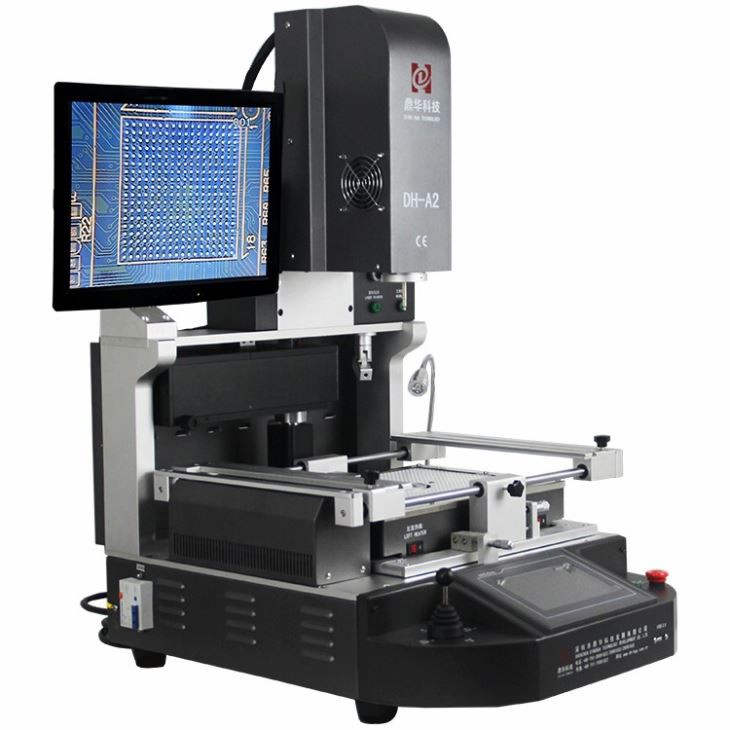

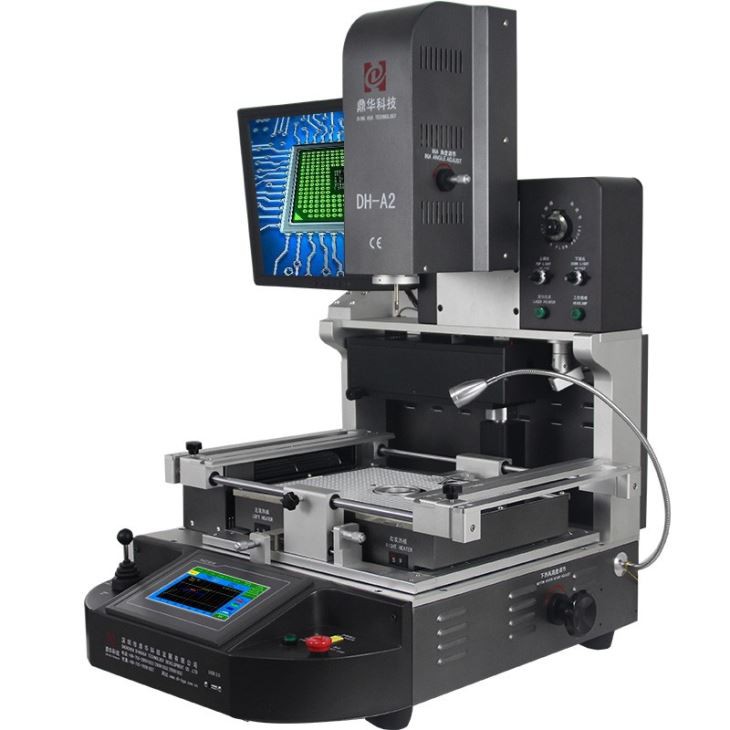

เครื่อง Reballing อัตโนมัติ Ic มือถือ
1.ระบบจัดตำแหน่งออปติคอล HD CCD สำหรับการวางตำแหน่ง 2.ฟังก์ชันความปลอดภัยที่เหนือกว่าพร้อมการป้องกันฉุกเฉิน 3.หัวทำความร้อนด้านบนและหัวติดตั้ง 2 in 1 design4.การไหลของอากาศด้านบนที่ปรับได้เพื่อตอบสนองความต้องการของชิปใด ๆ
คำอธิบาย
เครื่อง reballing อัตโนมัติ ic มือถือ
เครื่อง reballing อัตโนมัติ IC มือถือเป็นอุปกรณ์ที่ใช้สำหรับการซ่อมแซมหรือเปลี่ยนวงจรรวม (IC) บน
เมนบอร์ดของโทรศัพท์มือถือ เป็นวิธีที่มีประสิทธิภาพและคุ้มค่าในการซ่อมแซมไอซีที่เสียหายโดยไม่ต้องเปลี่ยนไอซี
เมนบอร์ดทั้งหมด ลดเวลาการซ่อมแซมและค่าใช้จ่ายสำหรับช่างเทคนิค
เครื่อง reballing ใช้กระบวนการต่าง ๆ เช่น การอุ่น ฟลักซ์ การจัดตำแหน่ง การไหล และการระบายความร้อนเพื่อซ่อมแซม
หรือเปลี่ยนไอซีบนอุปกรณ์เคลื่อนที่ กระบวนการนี้เกี่ยวข้องกับการถอด IC ที่เสียหายออกจากเมนบอร์ด
ปรับพื้นที่ จัดเรียงลูกบอลใหม่ที่ทำจากโลหะผสมพิเศษให้ตรงกับตำแหน่งที่แน่นอนของ IC ที่ถูกถอดออก จากนั้นทำการบัดกรี
IC ใหม่ลงบนเมนบอร์ด
เครื่อง reballing อัตโนมัติช่วยประหยัดเวลาและลดความเสี่ยงของความเสียหายต่อเมนบอร์ดตามที่ได้รับการออกแบบมา
ทำสิ่งนี้โดยอัตโนมัติ เพื่อให้มั่นใจว่ากระบวนการรีบอลดำเนินไปอย่างมีประสิทธิภาพ
โดยสรุป เครื่องรีบอลอัตโนมัติแบบเคลื่อนที่ IC เป็นเครื่องมือที่จำเป็นสำหรับช่างเทคนิคซ่อมโทรศัพท์มือถือ
เร่งกระบวนการซ่อมแซมและประหยัดค่าใช้จ่ายด้วยการซ่อมเมนบอร์ดแทนที่จะเปลี่ยนใหม่ทั้งหมด
| พลังงานทั้งหมด | 5500W |
| เครื่องทำความร้อนอิสระ 3 เครื่อง | ลมร้อนบน 1200w, ลมร้อนล่าง 1200w, อุ่นอินฟราเรดล่าง 3000w |
| แรงดันไฟฟ้า | 110~240V บวก /-10 เปอร์เซ็นต์ 50/60Hz |

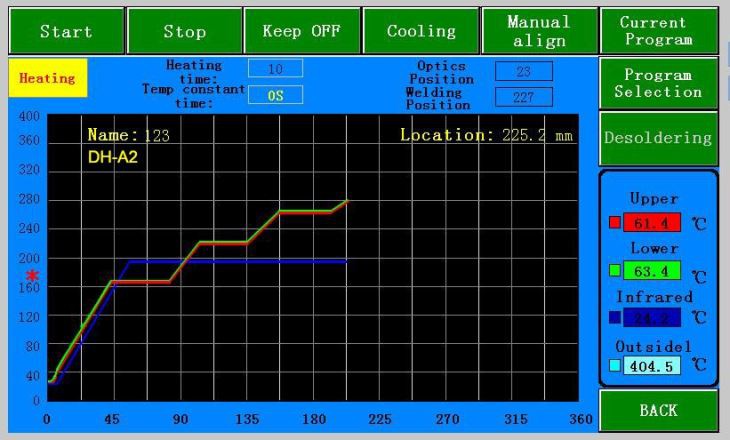

| ชิ้นส่วนไฟฟ้า | หน้าจอสัมผัสขนาด 7 นิ้วพร้อมโมดูลควบคุมอุณหภูมิอัจฉริยะความแม่นยำสูงพร้อมตัวขับสเต็ปเปอร์มอเตอร์ บวก PLC บวกจอแสดงผล LCD บวกระบบ CCD ออปติคัลความละเอียดสูง บวกกับการวางตำแหน่งด้วยเลเซอร์ |
| การควบคุมอุณหภูมิ | K-Sensor วงปิดพร้อมการชดเชยอุณหภูมิอัตโนมัติ PID พร้อมโมดูลอุณหภูมิ ความแม่นยำของอุณหภูมิ y ภายใน ±2 องศา |

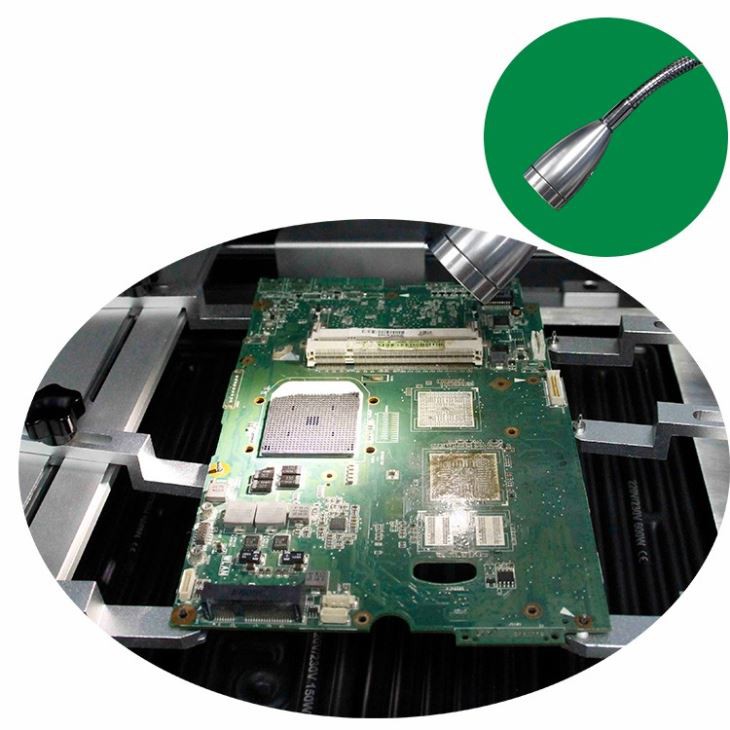

| การวางตำแหน่ง PCB | V-groove พร้อมตัวยึดสากลพร้อมชั้นวาง PCB ที่เคลื่อนย้ายได้ |
| ขนาด PCB ที่ใช้งานได้ | สูงสุด 370x410 มม. ต่ำสุด 22x22 มม |
| ขนาด BGA ที่ใช้งานได้ | 1*1มม.~80x80มม |
| ขนาด | 600x700x850มม. (ย*ย*ส) |
| น้ำหนักสุทธิ | 70 กก |
คุณสมบัติขั้นสูง
① การไหลเวียนของลมร้อนด้านบนสามารถปรับได้ เพื่อตอบสนองความต้องการของชิปใดๆ
② ถอดบัดกรี ติดตั้งและบัดกรีอัตโนมัติ
③ การวางตำแหน่งเลเซอร์ในตัวช่วยให้วางตำแหน่ง PCB ได้อย่างรวดเร็ว
④ ระบบทำความร้อนอินฟราเรดพร้อมฮีตเตอร์อิสระสามตัว
⑤ หัวติดตั้งพร้อมอุปกรณ์ทดสอบแรงดันในตัว เพื่อป้องกัน PCB จากการถูกบดอัด

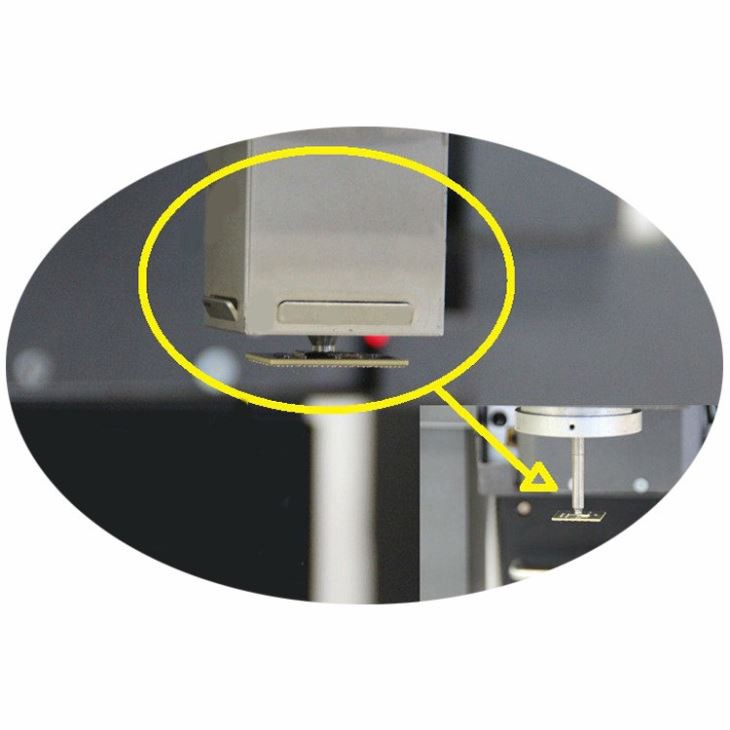

⑥ สูญญากาศในตัวในหัวจับยึดจะดึงชิป BGA โดยอัตโนมัติหลังจากเสร็จสิ้นการบัดกรี
1. เครื่อง: 1 ชุด
2. บรรจุในกล่องไม้ที่มั่นคงและแข็งแรงเหมาะสำหรับนำเข้าและส่งออก
3. หัวฉีดด้านบน: 3 ชิ้น (31 * 31 มม., 38 * 38 มม., 41 * 41 มม.)
หัวฉีดด้านล่าง: 2 ชิ้น (34 * 34 มม., 55 * 55 มม.)
4. คาน: 2 ชิ้น
5.ลูกบิดบ๊วย 6 ชิ้น
6. อุปกรณ์ติดตั้งอเนกประสงค์: 6 ชิ้น
7. สกรูรองรับ: 5 ชิ้น
8. ปากกาพู่กัน: 1 ชิ้น
9. ถ้วยสูญญากาศ: 3 ชิ้น
10. เข็มสูญญากาศ: 1 ชิ้น
11. ปากคีบ: 1 ชิ้น
12. ลวดเซ็นเซอร์อุณหภูมิ: 1 ชิ้น
13. หนังสือคำแนะนำระดับมืออาชีพ: 1 ชิ้น
14.ซีดีการสอน 1 แผ่น
