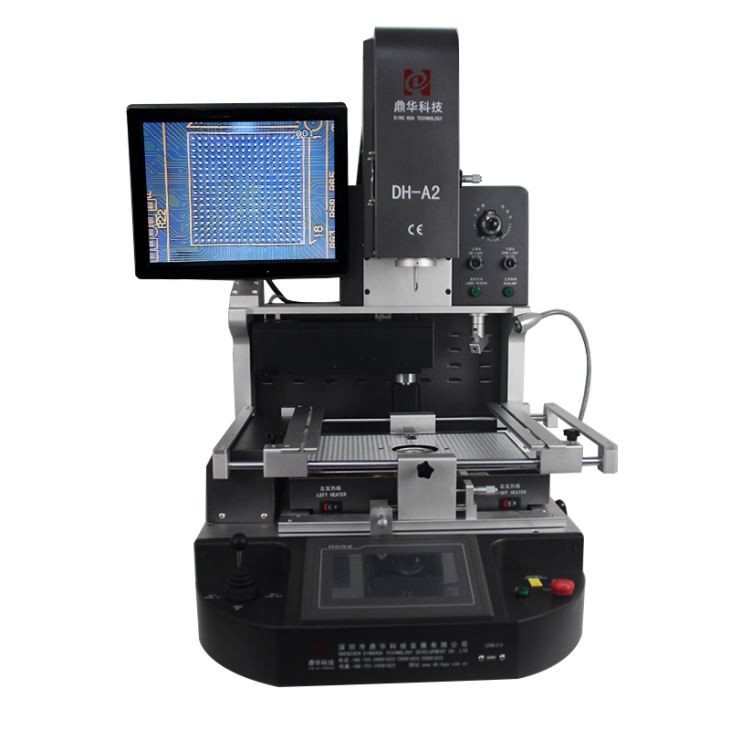

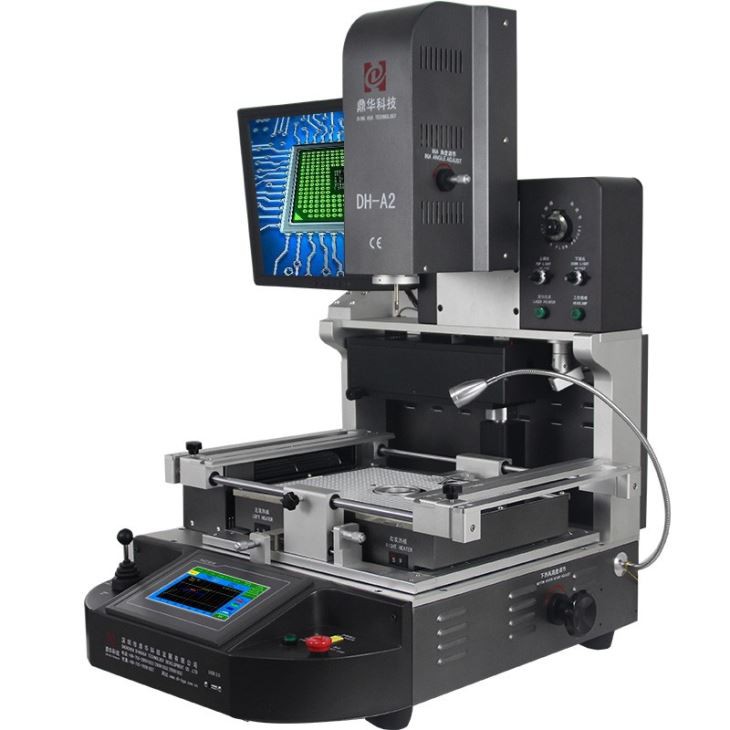

BGA Rework สถานีบัดกรี

BGA rework สถานีบัดกรี

1. การประยุกต์ใช้การจัดตำแหน่งแสง Reballing BGA สถานี

สามารถซ่อมเมนบอร์ดของคอมพิวเตอร์, สมาร์ทโฟน, แล็ปท็อป, บอร์ดตรรกะ MacBook, กล้องดิจิตอล, เครื่องปรับอากาศ, ทีวีและอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ จากอุตสาหกรรมการแพทย์, อุตสาหกรรมการสื่อสาร, อุตสาหกรรมยานยนต์ ฯลฯ

ประสาน, reball, desoldering ชนิดที่แตกต่างกันของชิป: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED

2. คุณสมบัติผลิตภัณฑ์การจัดตำแหน่งแสง BGA Reballing สถานี

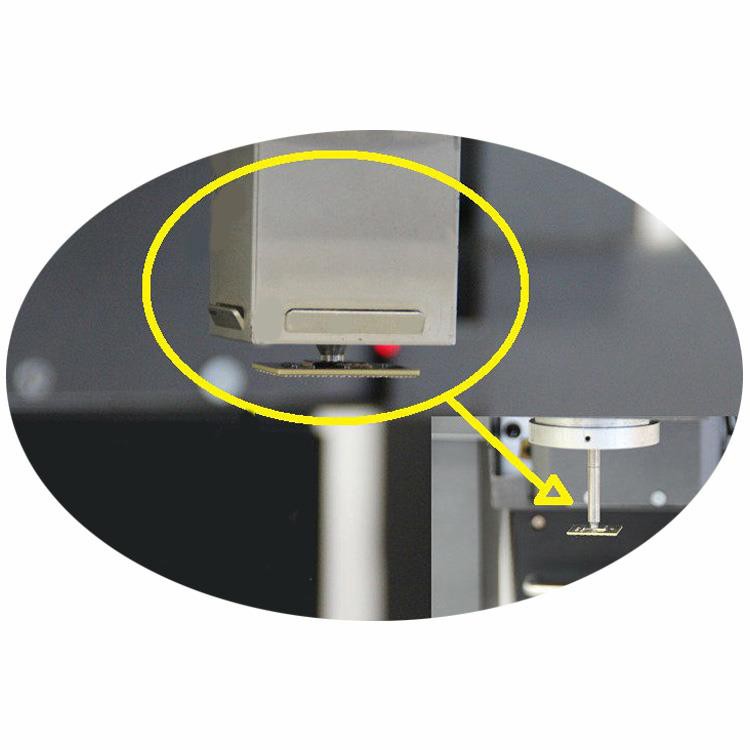

หัวดูดด้านบนติดตั้งสูญญากาศปากกาซึ่งสะดวกในการหยิบขึ้นมาเปลี่ยนและกำจัดทำความสะอาด ฯลฯ

หน้าจอมอนิเตอร์, 1080p, 15 นิ้วซึ่งใช้สำหรับจัดตำแหน่งให้แสดงบน

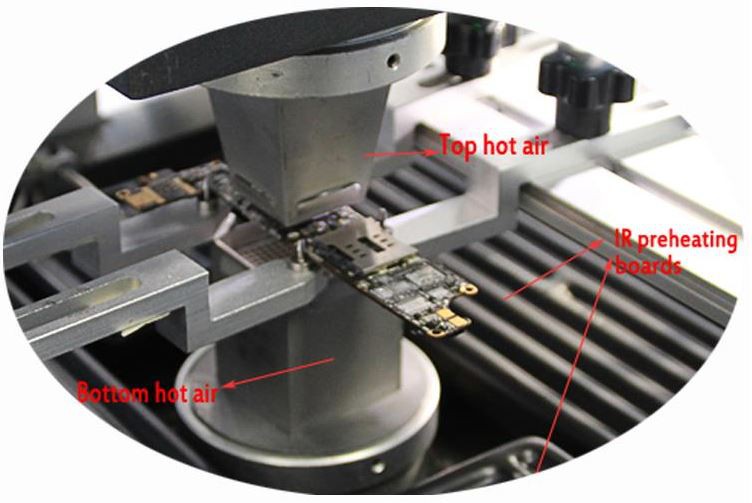

2 เครื่องทำความร้อนลมร้อนและ 1 โซนอุ่นอินฟราเรด, เครื่องทำความร้อนอากาศร้อนสำหรับการบัดกรีและ desoldering, อุ่นอินฟราเรด

สำหรับเมนบอร์ดขนาดใหญ่ที่ได้รับการอุ่นเพื่อให้การป้องกันมาเธอร์บอร์ด

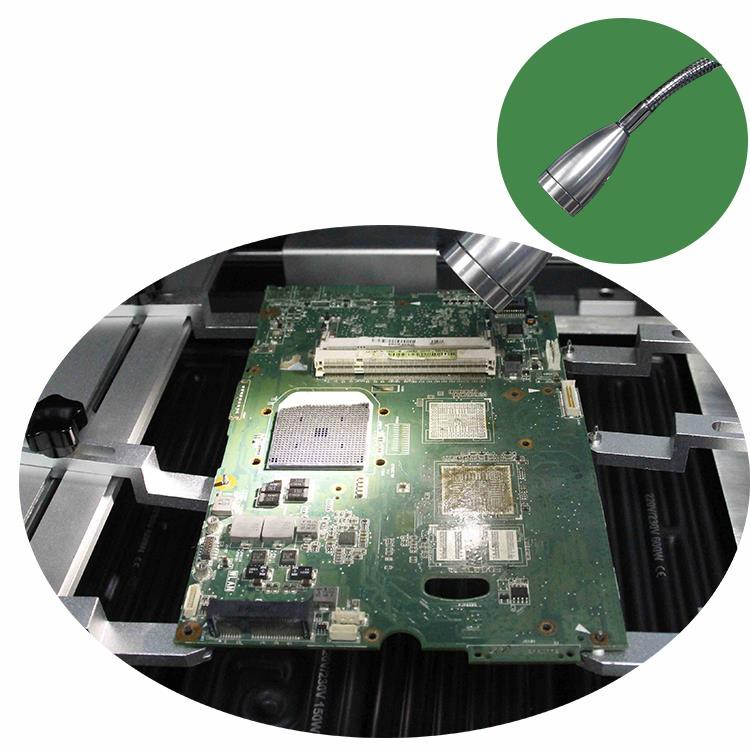

นำเข้าไฟ LED 10W ซึ่งสว่างเพียงพอที่จะเห็น PCB ขนาดใหญ่ได้อย่างชัดเจน

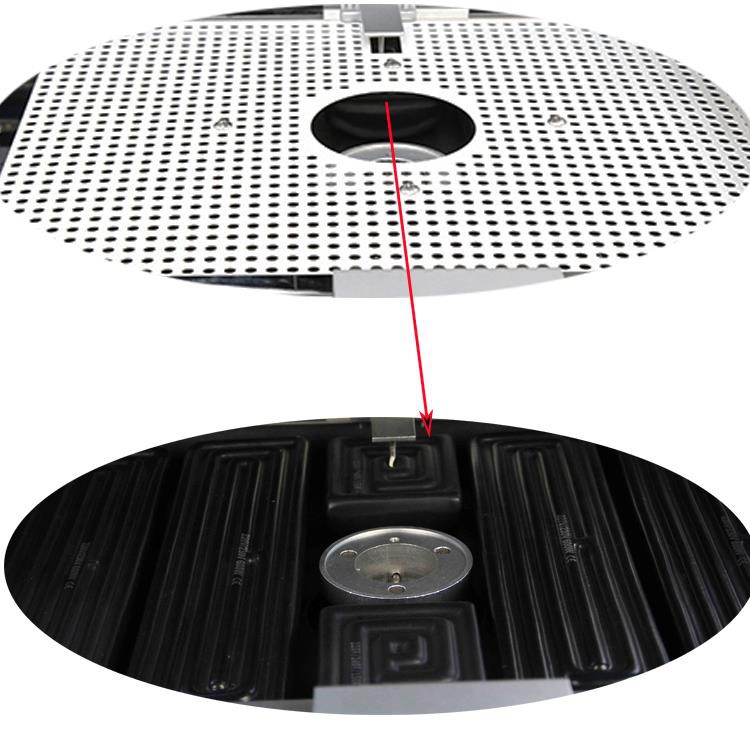

โครงเหล็กตาข่ายถูกติดตั้งเหนือโซนอุ่นอินฟราเรดซึ่งสามารถป้องกันผู้ปฏิบัติงานจากการบาดเจ็บ

สำหรับชิ้นส่วนเล็ก ๆ ที่ไม่ได้หล่นเข้าไปข้างในแม้ว่าความร้อนจะเท่ากัน

* อัตราการซ่อมแซมระดับชิปสำเร็จสูงมาก การควบคุมอุณหภูมิที่แม่นยำและการจัดตำแหน่งที่แม่นยำของการบัดกรีทุกครั้ง

* 3 พื้นที่ความร้อนอิสระให้แน่ใจว่าอุณหภูมิแม่นยำ ความเบี่ยงเบนด้วย±1ºC คุณสามารถตั้งค่าโปรไฟล์อุณหภูมิที่แตกต่างกันบนหน้าจอตามเมนบอร์ดที่แตกต่างกัน

* กล้อง CCD ดั้งเดิมของ Panasonic ขนาด 600 ล้านพิกเซลช่วยให้แน่ใจว่ามีการจัดตำแหน่งข้อต่อทุกตำแหน่งอย่างแม่นยำ

* ใช้งานง่าย ไม่จำเป็นต้องมีทักษะพิเศษ

3. คุณสมบัติของการจัดตำแหน่งแสง BGA Reballing สถานี

4. ทำไมต้องเลือกการจัดตำแหน่งใหม่ของเรา BGA Reballing สถานี?

5. ใบรับรองการจัดตำแหน่งแสง BGA Reballing สถานี

เพื่อนำเสนอผลิตภัณฑ์คุณภาพเซินเจิ้น DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD เป็นคนแรกที่ผ่าน UL, E-MARK, CCC, FCC, ใบรับรอง CE ROHS ในขณะเดียวกันเพื่อปรับปรุงและพัฒนาระบบคุณภาพให้สมบูรณ์ Dinghua ได้ผ่านการรับรองมาตรฐานการตรวจสอบระบบ ISO, GMP, FCCA, C-TPAT

6. การบรรจุแอมป์ GG; การจัดส่งของสถานีจัดแนวแสง BGA Reballing

7. จัดส่งสำหรับสถานีจัดตำแหน่งแสงด้วยแสง BGA

เราจะจัดส่งเครื่องผ่านทาง DHL / TNT / FEDEX หากคุณต้องการเงื่อนไขการจัดส่งอื่น ๆ โปรดบอกเรา เราจะสนับสนุนคุณ

8. เงื่อนไขการชำระเงิน

โอนเงินผ่านธนาคาร, Western Union, บัตรเครดิต

โปรดบอกเราหากคุณต้องการการสนับสนุนอื่น ๆ

10. เคล็ดลับเล็ก ๆ สำหรับการจัดตำแหน่งแสง BGA และสถานีปรับปรุง BGA ด้วยตนเอง:

กระบวนการ desoldering BGA มีความลึกซึ้งและละเอียดอ่อนดังนั้นจึงจำเป็นต้องมีทักษะและขั้นตอนที่เหมาะสมเพื่อให้ได้ผลดีก่อนที่จะเชื่อมชิป BGA เพื่อเอาความชื้น PCB และ BGA ควรอบในเตาอบอุณหภูมิคงที่ที่ 80ml 90 ℃เป็นเวลา 20 ชั่วโมงปรับอุณหภูมิอบและเวลาตามระดับของความชื้น PCB และ BGA โดยไม่ต้องเปิดออกสามารถเชื่อมโดยตรงมันเป็นสิ่งสำคัญที่จะต้องใส่ใจเป็นพิเศษกับการสวมแหวนไฟฟ้าสถิตหรือถุงมือป้องกันไฟฟ้าสถิตเมื่อทำต่อไปนี้ทั้งหมด การดำเนินการเพื่อหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับชิป BGA
ก่อนที่จะเชื่อมชิป BGA ชิป BGA ควรจะจัดตำแหน่งอย่างถูกต้องบนแผ่น PCB มีสองวิธีที่สามารถใช้: การจัดตำแหน่งแสงและการจัดตำแหน่งด้วยตนเองในปัจจุบันการจัดตำแหน่งด้วยตนเองส่วนใหญ่จะใช้คือการพิมพ์หน้าจอรอบ มีการจัดแนว BGA และแผ่นบน PCB
เทคนิคของการจัดแนว BGA และ PCB: ในกระบวนการจัดเรียง BGA และซิลค์สกรีนแม้ว่าลูกบอลบัดกรีจะเบี่ยงเบนจากแผ่นประมาณ 30% ก็ยังสามารถเชื่อมถ้ายังไม่ได้ประสานอย่างเต็มที่เพราะในกระบวนการละลาย บอลตินจะจัดแนวกับแผ่นโดยอัตโนมัติเนื่องจากความตึงเครียดระหว่างมันกับแผ่นดีบุกหลังจากการจัดตำแหน่งเสร็จสมบูรณ์ให้วาง PCB ลงบนวงเล็บของตารางส่งคืน BGA และรักษาความปลอดภัยเพื่อให้อยู่ในระดับเดียวกับการคืน BGA ตารางเลือกหัวฉีดลมร้อนที่เหมาะสม (นั่นคือขนาดของหัวฉีดที่มีขนาดใหญ่กว่า BGA เล็กน้อย) จากนั้นเลือกเส้นโค้งอุณหภูมิที่สอดคล้องกันเริ่มต้นการเชื่อมรอให้เสร็จสิ้นการโค้งอุณหภูมิความเย็นแล้วทำ BGA การเชื่อมโลหะ
ในกระบวนการผลิตและแก้ไขข้อผิดพลาดในการแทนที่ BGA เนื่องจากความเสียหายของ BGA หรือด้วยเหตุผลอื่น ๆ ตารางซ่อม BGA ยังสามารถถอดแยกชิ้นส่วน BGA การประกอบของ BGA สามารถถือได้ว่าเป็นกระบวนการย้อนกลับของการเชื่อม BGA ความแตกต่างคือ หลังจากเส้นโค้งอุณหภูมิเสร็จสิ้นแล้ว BGA ควรถูกดูดออกด้วยปากกาสูญญากาศและเครื่องมืออื่น ๆ เช่นแหนบไม่ได้ใช้เพื่อหลีกเลี่ยงความเสียหายของแผ่นโดยการใช้แรงมากเกินไป PCB ของ BGA ที่ถูกเอาออกไปใช้เพื่อ ลบดีบุกในขณะที่มันร้อนดังนั้นทำไมมันควรจะดำเนินการในขณะที่มันร้อนเพราะ PCB ร้อนเทียบเท่ากับฟังก์ชั่นของการอุ่นร้อนล่วงหน้ามันสามารถมั่นใจได้ว่างานของการเอาดีบุกได้ง่ายขึ้น บรรทัดที่ใช้ในที่นี้จะไม่ใช้แรงมากเกินไปในการทำงานเพื่อหลีกเลี่ยงความเสียหายของแผ่นหลังจากมั่นใจว่าแผ่นบน PCB แบนคุณสามารถเข้าสู่การเชื่อม BGA
การถอด BGA สามารถเชื่อมได้อีกครั้ง แต่ลูกจะต้องทำการฝังก่อนที่จะเชื่อมอีกครั้งวัตถุประสงค์ของการปลูกลูกคือการปลูกลูกดีบุกบนแผ่นของ BGA ซึ่งสามารถบรรลุการจัดเรียงเช่นเดียวกับ BGA ใหม่
ด้วยทักษะด้านบนของการเชื่อมและการถอดแยกชิ้นส่วนของ BGA จะมีการออกนอกเส้นทางน้อยในการเติบโตของการเชื่อมและผลลัพธ์จะเร็วขึ้นและมีประสิทธิภาพมากขึ้นฉันหวังว่าการแบ่งปันประสบการณ์ในบทความนี้จะให้แรงบันดาลใจในการเชื่อม BGA และถอดชิ้นส่วน
