เครื่องเปลี่ยนไอซี

เครื่องเปลี่ยน IC อัตโนมัติพร้อมระบบการจัดตำแหน่งด้วยแสง

1.การประยุกต์ใช้เครื่องเปลี่ยน IC

เหมาะสำหรับ PCB ที่แตกต่างกัน

เมนบอร์ดของคอมพิวเตอร์ สมาร์ทโฟน แล็ปท็อป ลอจิกบอร์ดของ MacBook กล้องดิจิตอล เครื่องปรับอากาศ ทีวี และ

อุปกรณ์อิเล็กทรอนิกส์อื่นๆ จากอุตสาหกรรมการแพทย์ อุตสาหกรรมสื่อสาร อุตสาหกรรมยานยนต์ เป็นต้น

เหมาะสำหรับชิปประเภทต่างๆ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED

2.คุณสมบัติผลิตภัณฑ์ของเครื่องเปลี่ยน IC

• การแยกบัดกรี การติดตั้ง และการบัดกรีโดยอัตโนมัติ

• กล้อง CCD ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งที่แม่นยำของข้อต่อการบัดกรีทุกอัน

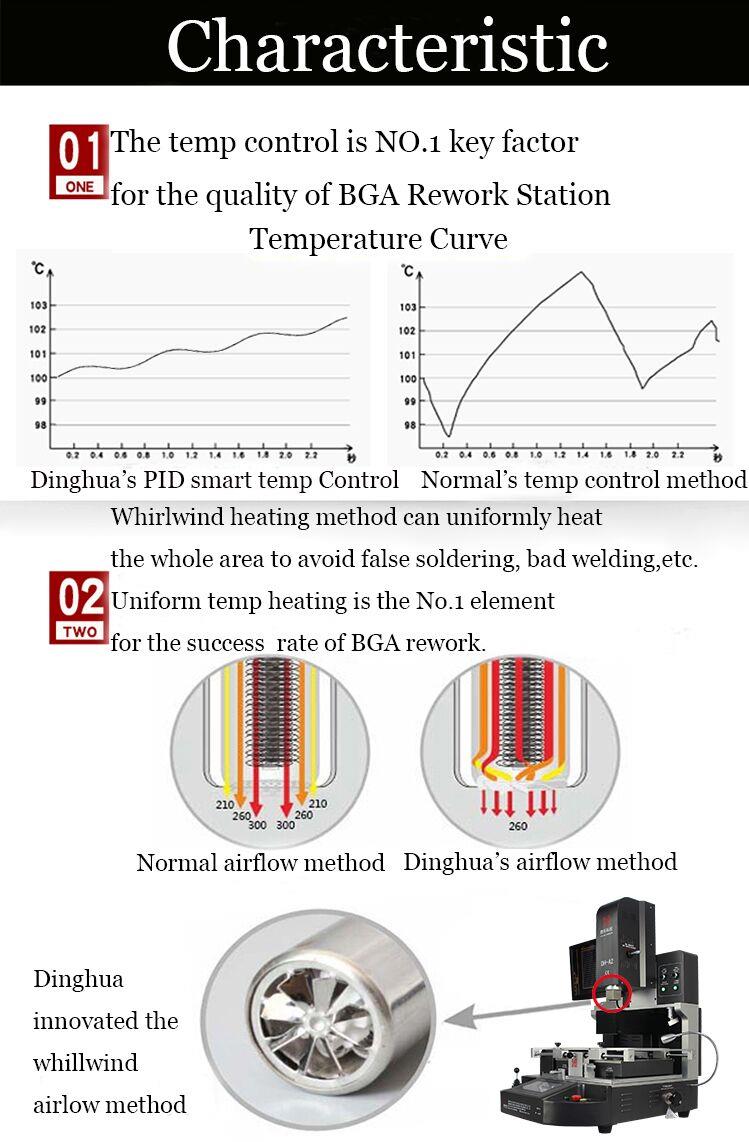

• โซนทำความร้อนอิสระสามโซนช่วยให้ควบคุมอุณหภูมิได้อย่างแม่นยำ

•ตัวรองรับตรงกลางแบบหลายรูแบบลมร้อนมีประโยชน์อย่างยิ่งสำหรับ PCB ขนาดใหญ่และ BGA ที่อยู่ตรงกลาง

พีซีบี หลีกเลี่ยงการบัดกรีด้วยความเย็นและสถานการณ์การตกของ IC

•โปรไฟล์อุณหภูมิของฮีตเตอร์ลมร้อนด้านล่างสามารถสูงถึง 300 องศา ซึ่งสำคัญมากสำหรับเมนบอร์ดขนาดใหญ่

ในขณะเดียวกันเครื่องทำความร้อนส่วนบนสามารถตั้งค่าให้เป็นงานซิงโครไนซ์หรืองานอิสระได้

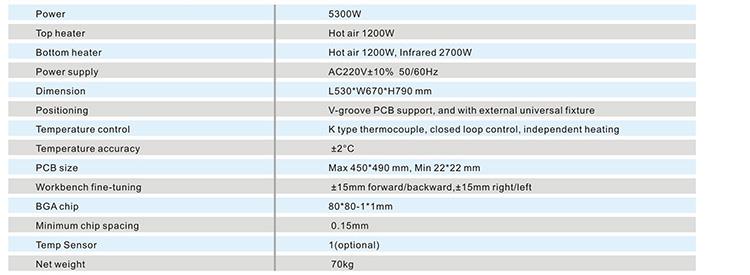

3.ข้อกำหนดของเครื่องเปลี่ยน IC

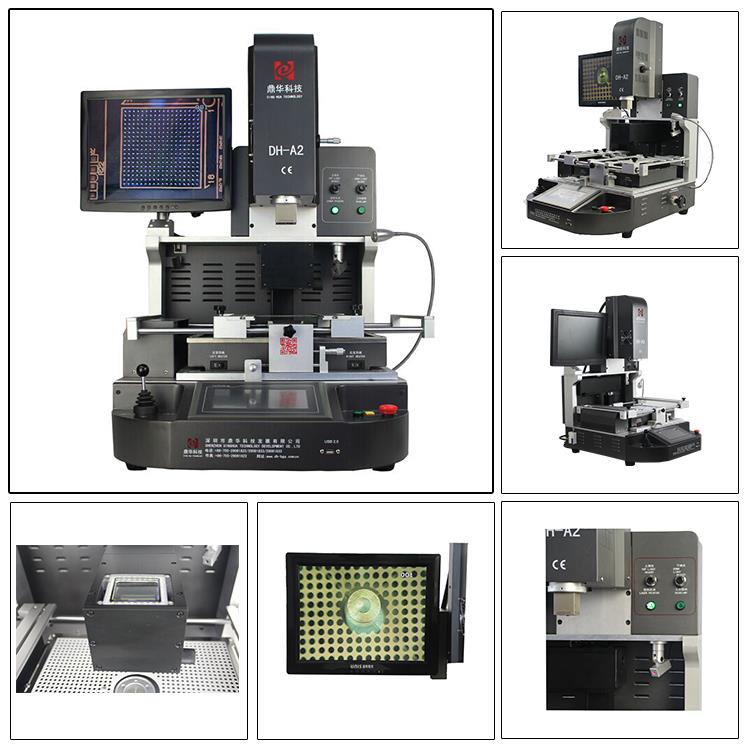

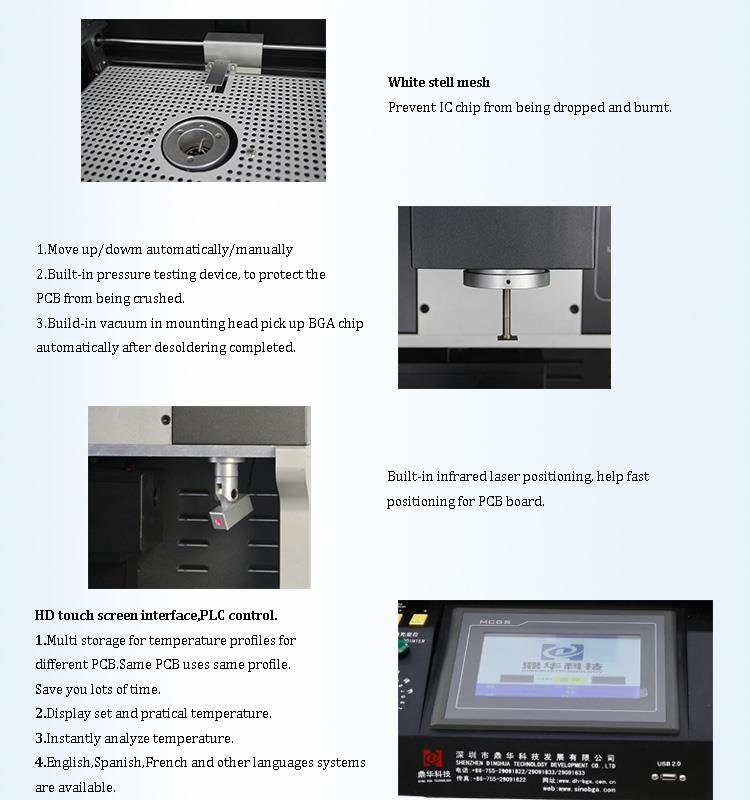

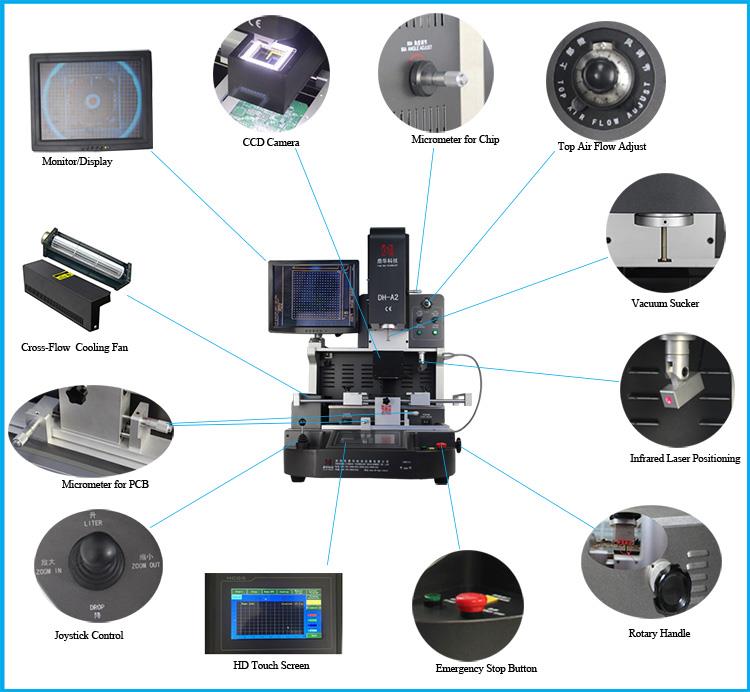

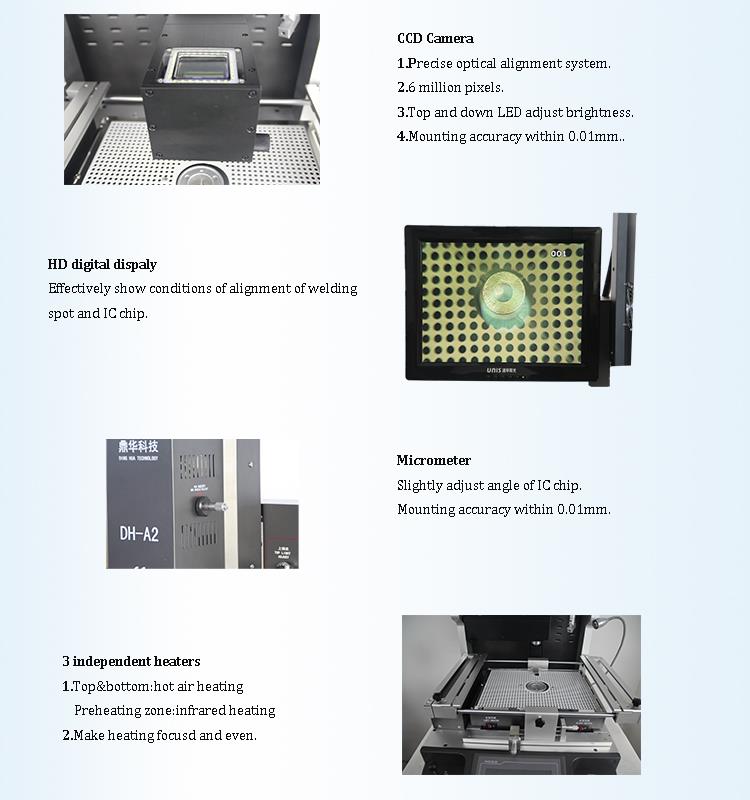

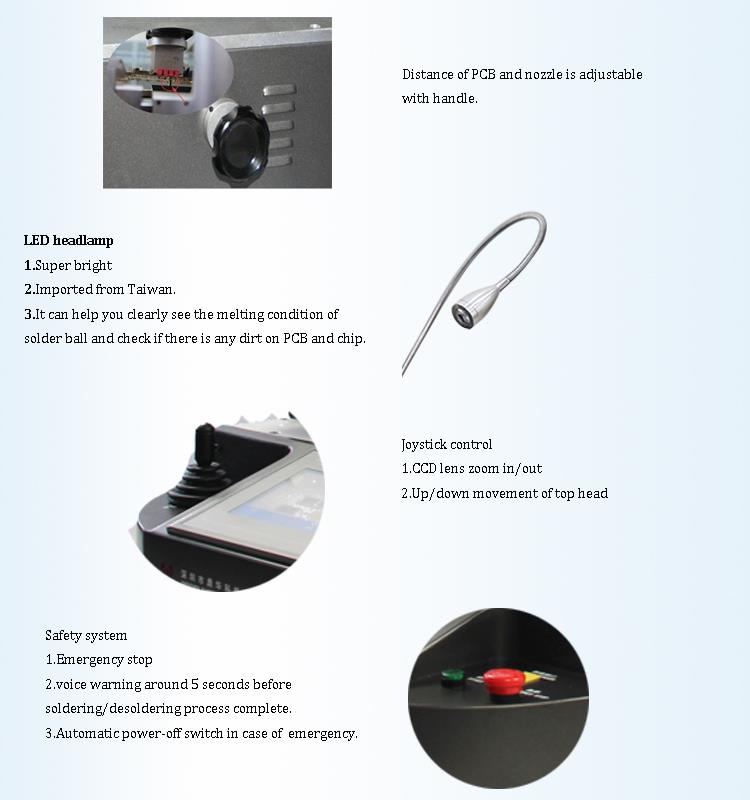

4.รายละเอียดของเครื่องเปลี่ยน IC

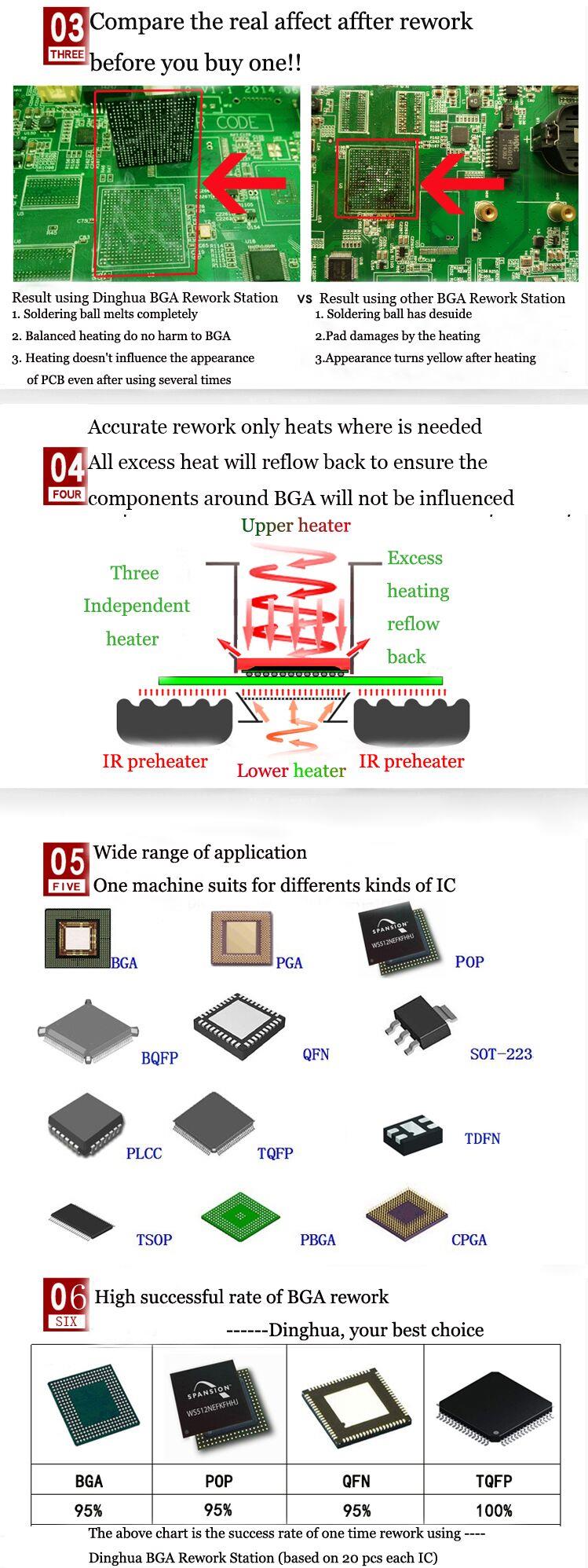

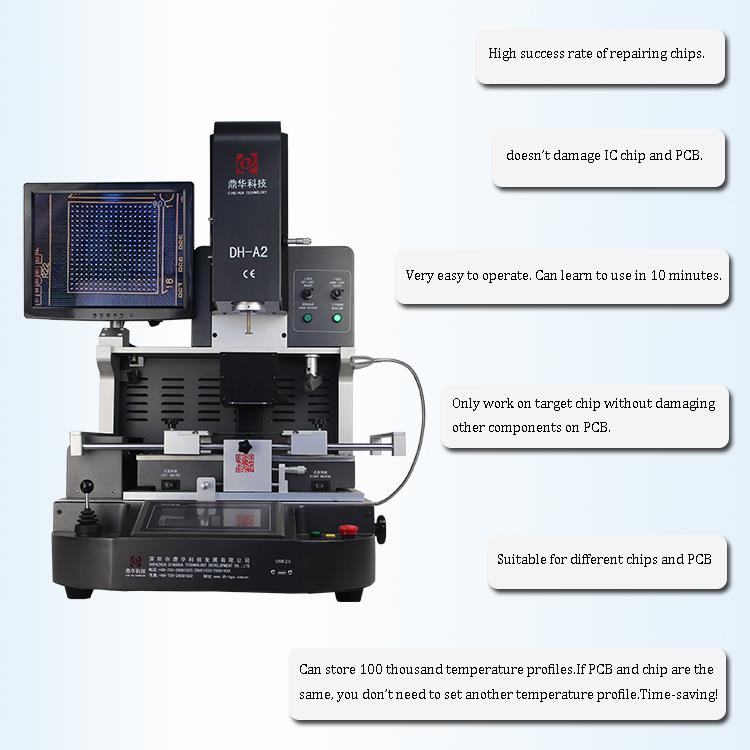

5.ทำไมต้องเลือกเครื่องเปลี่ยน IC ของเรา?

6.ใบรับรองเครื่องเปลี่ยน IC

เพื่อนำเสนอผลิตภัณฑ์ที่มีคุณภาพ SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD เป็นคนแรกที่ผ่าน

ใบรับรอง UL, E-MARK, CCC, FCC, CE ROHS ในขณะเดียวกัน เพื่อปรับปรุงและทำให้ระบบคุณภาพสมบูรณ์แบบ Dinghua ได้ดำเนินการ

ผ่านการรับรองมาตรฐาน ISO, GMP, FCCA, C-TPAT on-site audit

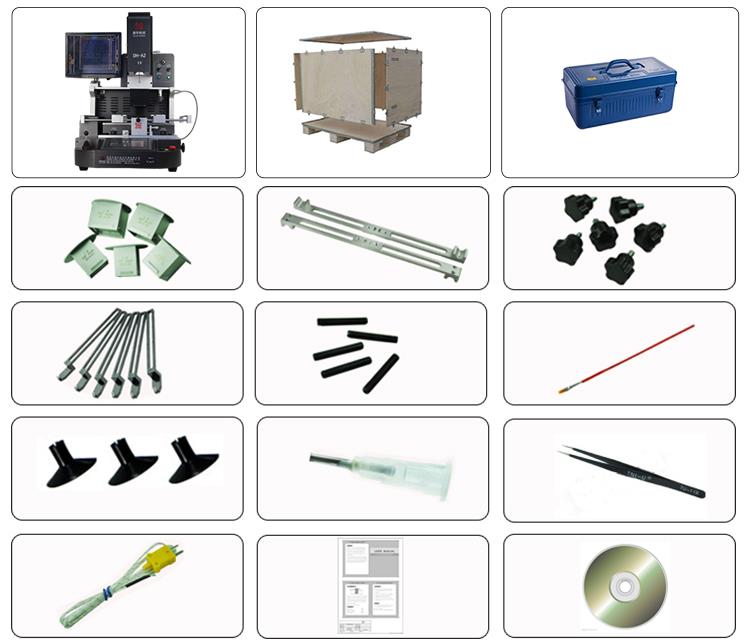

7.การบรรจุและจัดส่งของเครื่องเปลี่ยนไอซี

8.ติดต่อขอเปลี่ยนเครื่อง IC

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. ความรู้ที่เกี่ยวข้อง

เตรียมการซ่อมบำรุง

1. ทำการวิเคราะห์เบื้องต้นเกี่ยวกับความล้มเหลว:

การรณรงค์ให้กล้าทำไม่ได้หมายถึงการส่งเสริมความโหดเหี้ยม เช่นเดียวกับปรากฏการณ์ความล้มเหลว สาเหตุของความล้มเหลวไม่เหมือนกัน ถ้าเจอแบบเดียวกันปรากฏการณ์ความล้มเหลว เห็นได้ชัดว่าไม่ฉลาดที่จะรับประทานยาแบบสุ่มสี่สุ่มห้าและเปลี่ยนอุปกรณ์แบบสุ่มสี่สุ่มห้า หากคุณมีข้อสงสัยเล็กน้อยระหว่างการบำรุงรักษา คุณจะต้องกระตือรือร้นเพื่อเปลี่ยนอุปกรณ์ นอกจากนี้ยังอาจทำให้เกิดข้อผิดพลาดใหม่ ๆ มากมายซึ่งจะทำให้เกิดปัญหาหรือเพิ่มความยากในการบำรุงรักษา ในกรณีที่รุนแรง แผงวงจรอันมีค่าสามารถรื้อถอนและทิ้งให้หมดและไม่สามารถกู้คืนได้

แล้ววิธีที่ถูกต้องคืออะไร? ควรใช้ความระมัดระวังในการวัดส่วนประกอบที่เกี่ยวข้องอย่างระมัดระวัง ตัวอย่างเช่น หากพบว่าอุปกรณ์มีการทำงานผิดปกติ ก็ไม่จำเป็นเพื่อยืนยันทันทีว่าเครื่องเสีย แต่จำเป็นต้องตรวจสอบอุปกรณ์ต่างๆ และร่องรอยที่อยู่รอบๆ เพิ่มเติมแทน โดยการสอบสวนอย่างครอบคลุมเท่านั้นที่สามารถทำได้เราเห็นปรากฏการณ์และค้นพบแก่นแท้

ขั้นตอนทั่วไปของงานวิเคราะห์ข้อบกพร่องมีดังนี้:

(1) ปรากฏการณ์ความล้มเหลวของแผงวงจร (สอบถามเจ้าหน้าที่ซ่อม)

(2) การวิเคราะห์เบื้องต้นของตำแหน่งที่เป็นไปได้ของการกระจายรอยเลื่อนตามปรากฏการณ์รอยเลื่อน

(3) ตามการแบ่งพื้นที่การทำงานของแผงวงจรเพื่อสร้างแผนภูมิการไหลของข้อผิดพลาดอย่างง่าย

(4) ทีละขั้นตอนตามแผนภูมิการไหลของข้อบกพร่อง ซึ่งเป็นประโยชน์อย่างมากสำหรับการสะสมประสบการณ์การตัดสิน

นอกจากนี้ หลังจากซ่อมแซมข้อผิดพลาดแล้ว จะต้องบันทึกขั้นตอนการบำรุงรักษาทั้งหมด และควรจัดเรียงและจัดเรียงวัสดุการบำรุงรักษาที่เกี่ยวข้องเพื่อเป็นแนวทางในการบำรุงรักษาในอนาคต



2. เตรียมเครื่องมือและข้อมูลที่จำเป็น:

(1) เตรียมเครื่องมือวัดที่จำเป็น เช่น เครื่องทดสอบการบำรุงรักษา มัลติมิเตอร์ (ดิจิตอล/พอยน์เตอร์) เครื่องติดตามการลัดวงจร โปรแกรมเมอร์ ยางลบ EPROM เครื่องกำเนิดสัญญาณเครื่องวัดความถี่, ออสซิลโลสโคปแบบจัดเก็บ, เครื่องวิเคราะห์ลอจิก เป็นต้น เตรียมเครื่องมือซ่อมแซมที่จำเป็น เช่น แหนบ, เครื่องแยกไอซี, คีมตัดลวด, คีมแนวทแยง, ถุงมือป้องกันไฟฟ้าสถิตย์, กันฝุ่น-ล้างลูกหูและแปรง, ไขควงที่ไม่เหนี่ยวนำ, ปากกาไฟฟ้าสถิต, หัวแร้งไฟฟ้า, อุปกรณ์บัดกรี, ปืนลมร้อน, สถานีบัดกรีเป่าอุณหภูมิคงที่,ฯลฯ

(2) เตรียมส่วนประกอบที่ใช้กันทั่วไป เช่น ซีรีส์ TTL ซีรีส์ COMS ซีรีส์หน่วยความจำทั่วไป ซีรีส์ LSI ทั่วไป ซีรีส์อุปกรณ์อินเทอร์เฟซทั่วไป ซีรีส์สวิตช์อะนาล็อกทั่วไปฯลฯ นอกจากนี้ เตรียมชุดตัวต้านทาน (ตัวต้านทาน) ตัวเก็บประจุ ตัวเหนี่ยวนำ ทรานซิสเตอร์ และอื่นๆ ไว้ด้วย

แน่นอนว่าเป็นเรื่องยากสำหรับทุกคนที่จะเตรียมตัวรับมือได้ ถึงแม้จะเตรียมไว้ครบถ้วนตามที่อธิบายไว้ข้างต้นก็จะไม่เหมือนเดิมทุกประการ นี่เป็นเพียงการแจงนับตามปกติ

หลายๆ อย่างมีประโยชน์เฉพาะในบางสถานการณ์เท่านั้น ตัวอย่างเช่น การลัดวงจรระหว่างแหล่งจ่ายไฟและการกราวด์ของแผงวงจรที่ซับซ้อนนั้นมีสาเหตุมาจากอุปกรณ์บางอย่าง แต่แหล่งจ่ายไฟฟ้าและกราวด์ของอุปกรณ์ทั้งหมดลัดวงจรระหว่างการทดสอบ การตรวจสอบเป็นเรื่องยากมาก มันง่ายมากที่จะมีตัวติดตามการลัดวงจรในเวลานี้

(3) ก่อนการตรวจสอบ เจ้าหน้าที่ซ่อมควรเข้าใจความเสียหายของแผงวงจรที่ชำรุดและรายงานการวินิจฉัยบนอุปกรณ์ นี่เป็นสิ่งสำคัญมากสำหรับอย่างถูกต้องและระบุความผิดได้อย่างมีประสิทธิภาพ

หากเงื่อนไขเอื้ออำนวย เจ้าหน้าที่บำรุงรักษาควรไปที่ไซต์งานเพื่อดูปรากฏการณ์ข้อผิดพลาดจริง และพิจารณาว่าแผงวงจรการซ่อมแซมมีข้อบกพร่องจริงหรือไม่ นั่นก็คือการเช่นว่าต่อแผงวงจรถูกต้องหรือไม่, ปลั๊กแน่นดี, ไม่ว่าการตั้งค่าจะเปลี่ยนไป, ขั้นตอนการทำงานของเครื่องถูกต้องหรือไม่ เป็นต้น บอร์ดดีๆ หลายๆ ตัวก็มีมักตัดสินผิดว่าเป็นข้อบกพร่องเนื่องจากขาดประสบการณ์ของผู้ปฏิบัติงาน

(4) ก่อนการบำรุงรักษา วิธีที่ดีที่สุดคือทราบระดับลอจิกและรูปคลื่นลอจิกของจุดทดสอบแต่ละจุดของแผงวงจรที่ชำรุดภายใต้สภาวะปกติ อย่างน้อยก็เข้าใจฟังก์ชั่นและการใช้งานของอุปกรณ์หลักแต่ละเครื่อง และจัดทำคู่มือพารามิเตอร์ของอุปกรณ์ที่เกี่ยวข้อง พร้อมและวิเคราะห์ได้ตลอดเวลา

(5) ก่อนทดสอบแหล่งจ่ายไฟ จำเป็นต้องค้นหาประเภทของแหล่งจ่ายไฟ ขั้วบวกและขั้วลบ ส่วนประกอบที่มีช่องโหว่และการลัดวงจร ชิ้นส่วนที่ขาดหายไป ฯลฯ ของข้อผิดพลาดแผงวงจร โปรดใช้ความระมัดระวังเมื่อทดสอบการเปิดเครื่องครั้งแรก เพื่อหลีกเลี่ยงการเพิ่มแหล่งจ่ายไฟที่ไม่ถูกต้อง บอร์ดแย่.

3. บอร์ดเดียวกันมีค่ามากสำหรับการซ่อมแซมข้อผิดพลาด:

เป็นการดีที่สุดสำหรับเจ้าหน้าที่ซ่อมบำรุงที่จะขอให้หน่วยซ่อมหรือช่างซ่อมจัดหาบอร์ดดีๆ ที่เหมือนกับบอร์ดที่เสียหรือบอร์ดที่เสียที่เหมือนกับบอร์ดที่เสีย

ในการบำรุงรักษาระดับส่วนประกอบในปัจจุบัน เครื่องมือทดสอบจำนวนมากมีฟังก์ชันการเปรียบเทียบที่ค่อนข้างดีสำหรับอุปกรณ์บอร์ดที่ดีและไม่ดี คุณค่าของกระดานที่ดีเพื่อความสำเร็จการซ่อมแซมบางครั้งอาจมากกว่าแผนภาพวงจรมาก ซึ่งสามารถปรับปรุงความเร็วในการซ่อมและอัตราการซ่อมได้อย่างมาก

แผงวงจรที่ไม่ดีซึ่งเหมือนกับแผงวงจรที่ชำรุดนั้นยังมีค่าอ้างอิงที่ดีสำหรับการบำรุงรักษาอีกด้วย เนื่องจากจุดผิดของบอร์ดเสียทั้งสองบอร์ดไม่จำเป็นต้องเหมือนกัน

แม้ว่าจุดล้มเหลวจะเท่ากัน แต่ระดับความเสียหายก็ไม่เท่ากัน ดังนั้นจึงมักจะง่ายกว่าและง่ายกว่าในการซ่อมบอร์ดที่เสียเหมือนกันหลายตัวในเวลาเดียวกันมากกว่าการซ่อมบอร์ดที่ไม่ดี
