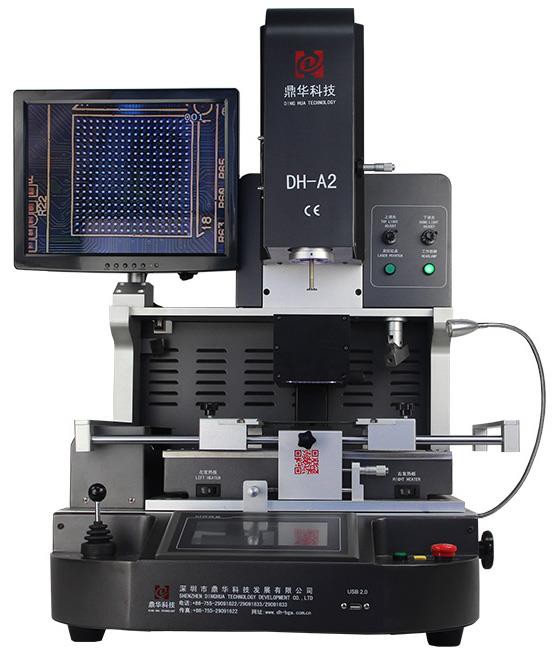

เครื่อง reballing mobile ic

           Mobile IC reballing Machine สำหรับ iPhone, Huawei, Samsung, LG ฯลฯ

การใช้อุปกรณ์มือถือที่ทันสมัยอย่างกว้างขวางได้เพิ่มความสะดวกสบายและความเพลิดเพลินอย่างมากสำหรับผู้ใช้ อย่างไรก็ตามมันยังได้ยกระดับบาร์สำหรับผู้เชี่ยวชาญด้านการบำรุงรักษามือถือ

เพื่อให้บริการอุปกรณ์เหล่านี้ได้ดีขึ้นเราได้แนะนำเครื่องบอลหนัก IC สำหรับมือถือเป็นครั้งแรกทำให้สามารถใช้บริการบำรุงรักษาคุณภาพสูงได้ อุปกรณ์นี้โดดเด่นด้วยประสิทธิภาพและความเร็วทำให้สามารถซ่อมแซมอุปกรณ์มือถือได้อย่างรวดเร็วและมีประสิทธิภาพ

สำหรับอุปกรณ์พกพาหลายยี่ห้อเช่น iPhone, Huawei, Samsung, LG ฯลฯ เครื่องบอลหนัก IC มีข้อได้เปรียบที่เป็นเอกลักษณ์ มันเข้ากันได้กับโปรเซสเซอร์ประเภทบรรจุภัณฑ์ที่แตกต่างกันรองรับการดำเนินการซ้ำ ๆ และสามารถทำความสะอาดและทำให้แห้งได้อย่างเต็มที่แม้ในสถานการณ์ที่เหล็กรอยเชื่อมแบบแบนมีแนวโน้มที่จะได้รับความเสียหายโดยไม่จำเป็นต้องถอดประกอบ เครื่องปรับอุณหภูมิและเวลาทำงานโดยอัตโนมัติตามที่ต้องการ สิ่งนี้ทำให้มั่นใจได้ถึงความปลอดภัยในการดำเนินงานในขณะที่ปรับปรุงรายได้จากการขายและความพึงพอใจของลูกค้า

เครื่องบอลหนัก IC ยังให้บริการหลังการขายแบบมืออาชีพ



วิดีโอสาธิตของสถานีซ่อมอัตโนมัติ DH-A2E:



1. คุณสมบัติของผลิตภัณฑ์

• desoldering การติดตั้งและการบัดกรีโดยอัตโนมัติ

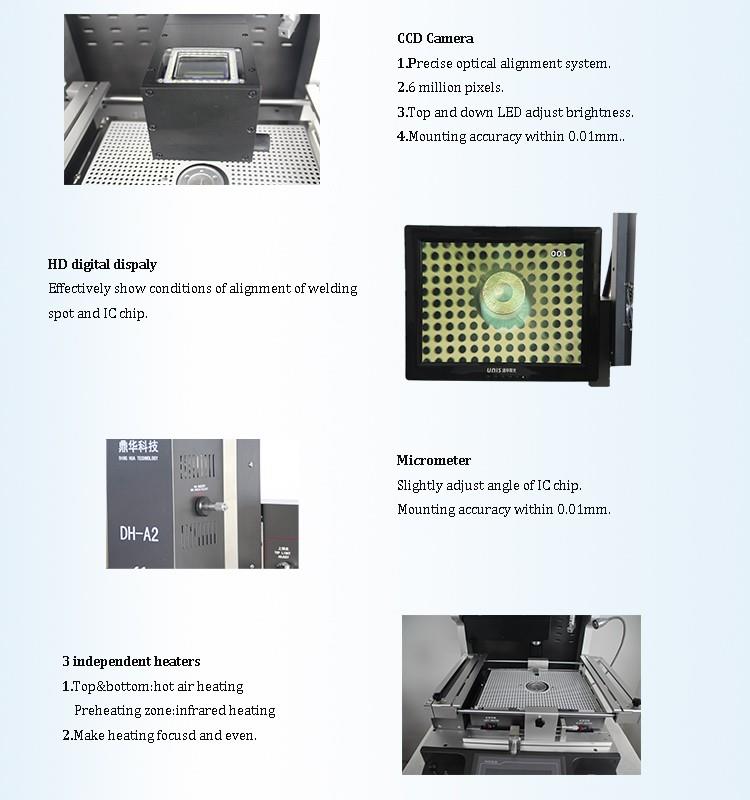

•กล้อง CCD ตรวจสอบให้แน่ใจว่ามีการจัดตำแหน่งที่แม่นยำของข้อต่อการบัดกรีทุกครั้ง

•โซนทำความร้อนอิสระสามโซนช่วยให้มั่นใจได้ว่าการควบคุมอุณหภูมิที่แม่นยำ

•การรองรับศูนย์มัลติแอร์หลายหลุมร้อนมีประโยชน์อย่างยิ่งสำหรับ PCB และ BGA ขนาดใหญ่

ตั้งอยู่ในใจกลางของ PCB หลีกเลี่ยงการบัดกรีเย็นและสถานการณ์ IC-Drop

•โปรไฟล์อุณหภูมิของเครื่องทำความร้อนอากาศร้อนด้านล่างสามารถสูงถึง 300 องศาซึ่งสำคัญสำหรับ

เมนบอร์ดขนาดใหญ่ ในขณะเดียวกันฮีตเตอร์ส่วนบนอาจถูกตั้งค่าเป็นซิงโครไนซ์หรือ ind-

งาน EPENDENT



DH-G620 นั้นเหมือนกับ DH-A2 โดยสิ้นเชิง desoldering, pick-up โดยอัตโนมัตินำกลับมาและบัดกรีสำหรับชิปพร้อมการจัดแนวแสงสำหรับการติดตั้งไม่ว่าคุณจะมีประสบการณ์หรือไม่คุณสามารถเชี่ยวชาญได้ในหนึ่งชั่วโมง

2. การระบุ

พลัง	5300W
เครื่องทำความร้อนด้านบน	อากาศร้อน 1200W
เครื่องทำความร้อน Bollom	อากาศร้อน 1200W, อินฟราเรด 2700W
แหล่งจ่ายไฟ	AC220V ± 10% 50/60Hz
มิติ	L530*W670*H790 มม.
การทำให้เป็นข้อ	V-groove PCB รองรับและด้วยการติดตั้งสากลภายนอก
การควบคุมอุณหภูมิ	K Type thermocouple การควบคุมลูปปิด เครื่องทำความร้อนอิสระ
ความแม่นยำตามกาล	± 2 องศา
ขนาด PCB	สูงสุด 450*490 มม., ขั้นต่ำ 22*22 มม.
Workbench ปรับแต่ง	± 15 มม. ไปข้างหน้า/ข้างหลัง± 15 มม. righ/ซ้าย
BGACHIP	80*80-1*1mm
ระยะห่างชิปขั้นต่ำ	0. 15 มม.
เซ็นเซอร์อุณหภูมิ	1 (opional)
น้ำหนักสุทธิ	70 กิโลกรัม

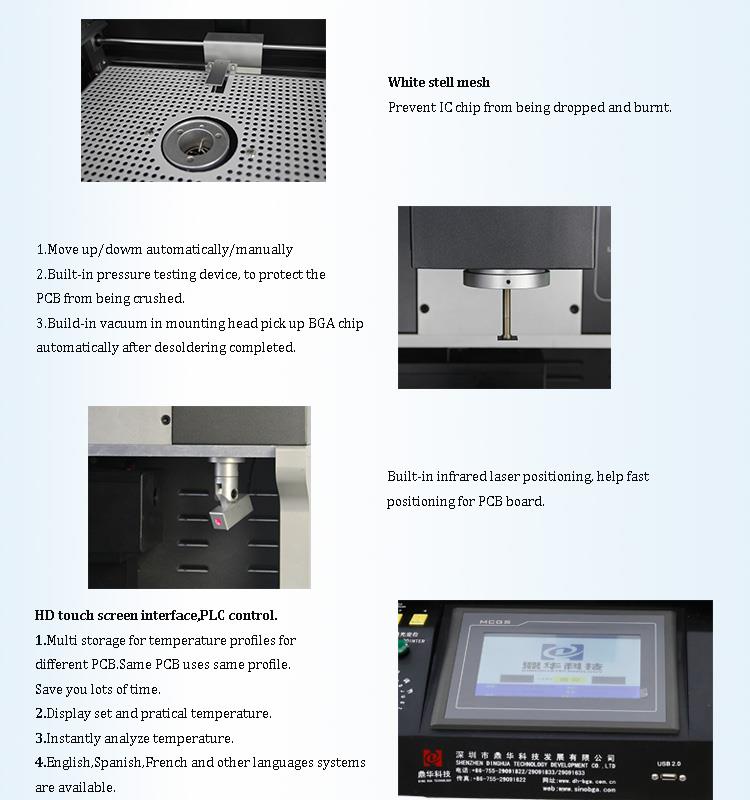

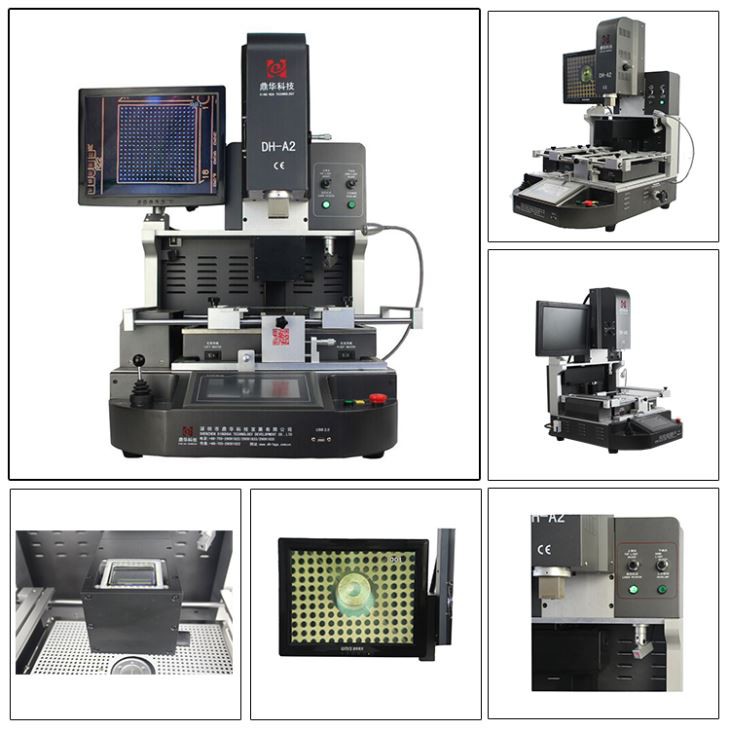

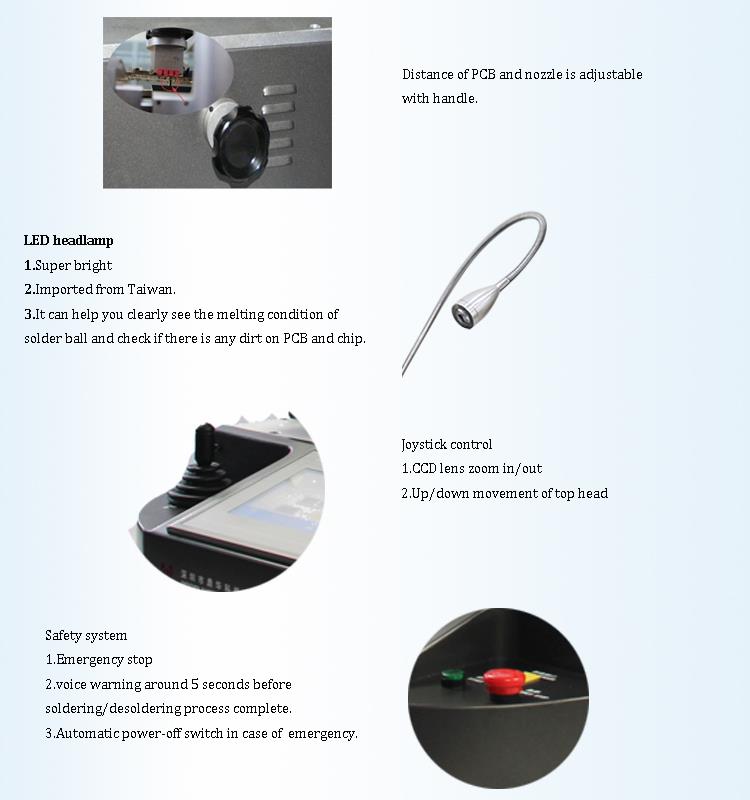

3. รายละเอียดเกี่ยวกับเครื่องรีดสาร IC บนมือถือ

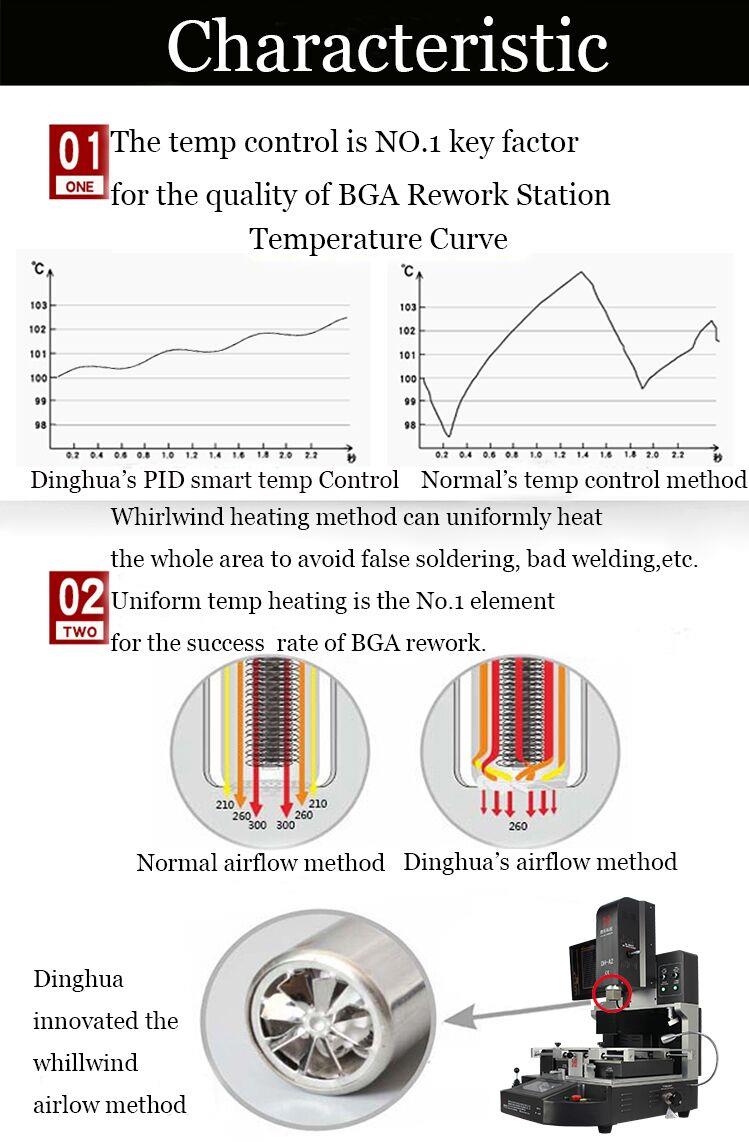

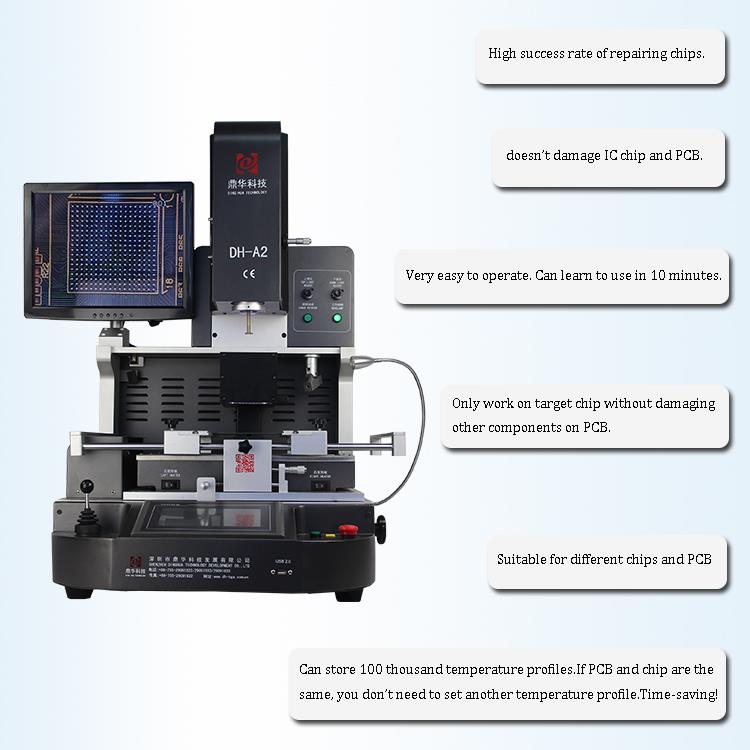

4. ทำไมต้องเลือกเครื่องรีดสาร IC บนมือถือของเรา?



5. หลักทรัพย์

เพื่อนำเสนอผลิตภัณฑ์ที่มีคุณภาพ Shenzhen Dinghua Technology Development Co., Ltd คือ

คนแรกที่ผ่าน UL, E-Mark, CCC, FCC, ใบรับรอง CE ROHS ในขณะเดียวกันเพื่อปรับปรุงและสมบูรณ์แบบ

ระบบคุณภาพ Dinghua ได้ผ่าน ISO, GMP, FCCA, C-TPAT การรับรองการตรวจสอบในสถานที่

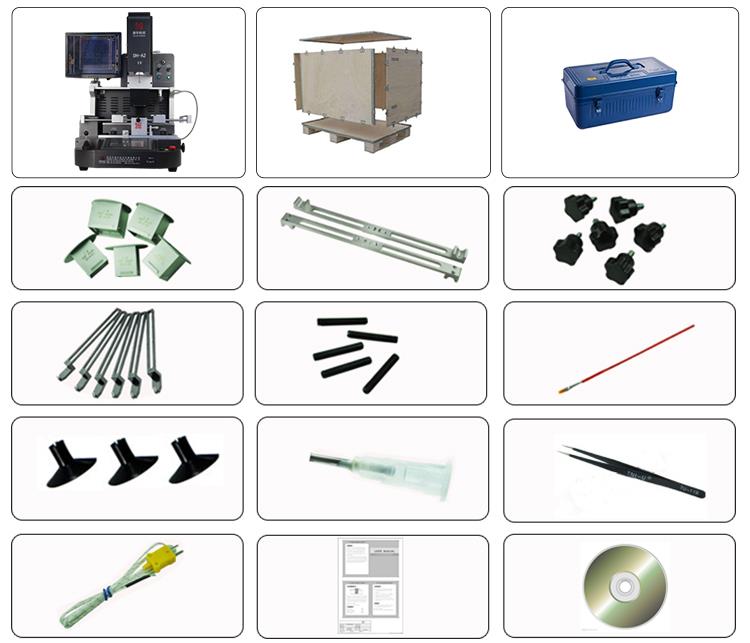

6. การบรรจุและการจัดส่งของเครื่องรีดคืน IC บนมือถือ

7. ติดต่อสำหรับเครื่อง reballing IC บนมือถือ

 Email: john@dh-kc.com

whatsapp/wechat/mob: +86 157 6811 4827

8. ความรู้ที่เกี่ยวข้อง

ทักษะการดำเนินงานการบำรุงรักษา BGA

(1). การเตรียม BGA ก่อนที่จะลดลง

ตั้งค่าสถานะพารามิเตอร์ของ Sunkko 852b เป็นอุณหภูมิ 280 องศา ~ 310 องศา; เวลาที่ลดลง: 15 วินาที;

พารามิเตอร์การไหลของอากาศ: ××× (1 ~ 9 ไฟล์สามารถตั้งค่าล่วงหน้าด้วยรหัสผู้ใช้);

ในที่สุด Desolder ถูกตั้งค่าเป็นสถานะโหมดอัตโนมัติและ Sunkko 202 BGA anti-anti-static-plating

สถานีซ่อมจะใช้ในการติดตั้งบอร์ด PCB โทรศัพท์มือถือด้วยปลายสากลและแก้ไขบนหลัก-

แพลตฟอร์มการเช่า

(2). การล่มสลาย

ในเทคโนโลยีการซ่อมแซมบอร์ด BGA จดจำทิศทางและการวางตำแหน่งของชิปก่อนที่จะไม่ขาย

หากไม่มีกรอบการวางตำแหน่งที่พิมพ์ลงบน PCB ให้ทำเครื่องหมายด้วยเครื่องหมายให้ฉีดฟลักซ์จำนวนเล็กน้อย

ที่ด้านล่างของ BGA และเลือก BGA ที่เหมาะสม ขนาดของหัวฉีดเชื่อมพิเศษ BGA ติดตั้ง

บน 852B

จัดแนวที่จับในแนวตั้งกับ BGA แต่โปรดทราบว่าหัวฉีดจะต้องอยู่ห่างจากส่วนประกอบประมาณ 4 มม. ประมาณ 4 มม.

ent. กดปุ่มเริ่มต้นบนด้ามจับ 852B DESOLDER จะปลดเปลื้องโดยอัตโนมัติด้วย parame ที่ตั้งไว้-

ters

หลังจากการลดลงของส่วนประกอบ BGA จะถูกลบออกด้วยปากกาดูดหลังจาก 2 วินาทีเพื่อให้ต้นฉบับ

บอลบัดกรีสามารถกระจายอย่างสม่ำเสมอบนแผ่นรองของ PCB และ BGA ซึ่งเป็นประโยชน์สำหรับส่วนย่อย-

การบัดกรี BGA ที่เท่าเทียมกัน หากมีส่วนเกินของดีบุกบนแผ่น PCB ให้ใช้สถานีประสานกันคงที่เพื่อจัดการ

มันสม่ำเสมอ หากมีการเชื่อมต่ออย่างรุนแรงคุณสามารถใช้ฟลักซ์อีกครั้งบน PCB จากนั้นเริ่มต้น 852B เพื่ออุ่น

PCB อีกครั้งและในที่สุดก็ทำให้แพ็คเกจดีบุกเรียบร้อยและราบรื่น กระป๋องบน BGA จะถูกลบออกอย่างสมบูรณ์

โดยแถบประสานผ่านสถานีบัดกรีป้องกันการต่อต้าน ให้ความสนใจกับการต่อต้านแบบคงที่และไม่มากเกินไป-

มิฉะนั้นมันจะทำลายแผ่นหรือแม้แต่เมนบอร์ด

(3). การทำความสะอาด BGA และ PCB

ทำความสะอาดแผ่น PCB ด้วยน้ำล้างที่มีความบริสุทธิ์สูงใช้เครื่องทำความสะอาดอัลตราโซนิก (ด้วยอุปกรณ์ป้องกันสแตติก) เพื่อเติมเต็ม

ล้างน้ำและทำความสะอาด BGA ที่ถูกลบออก

(4). BGA ชิปปลูกกระป๋อง

BGA Chip Tinning จะต้องใช้แผ่นเหล็กที่มีเลเซอร์ที่มีตาข่ายชนิดเขาด้านเดียว ความหนาของ

แผ่นเหล็กจะต้องมีความหนา 2 มม. และผนังทั้งหมดจะต้องเรียบและเป็นระเบียบ ต่ำกว่า

ควรเปรียบเทียบส่วนหนึ่งของหลุมแตร (ติดต่อใบหน้าของ BGA) ด้านบน (ขูดเข้าไปในหลุมเล็ก ๆ ) คือ

10μm ~ 15μm (สองจุดข้างต้นสามารถสังเกตได้ด้วยแว่นขยายสิบเท่า) เพื่อให้การพิมพ์วาง

สามารถตกลงบน BGA ได้อย่างง่ายดาย

(5). การเชื่อมของชิป BGA

ใช้ฟลักซ์หนาเล็กน้อยกับลูกบอลบัดกรี BGA และแผ่นรอง PCB (จำเป็นต้องมีความบริสุทธิ์สูงเพิ่ม Rosin ที่ใช้งานอยู่

เพื่อการวิเคราะห์แอลกอฮอล์บริสุทธิ์ที่จะละลาย) และดึงเครื่องหมายเดิมเพื่อวาง BGA ในเวลาเดียวกันของ W-

Elding, BGA สามารถผูกมัดและวางตำแหน่งเพื่อป้องกันไม่

ไม่ต้องใส่ฟลักซ์มากเกินไปมิฉะนั้นชิปจะถูกแทนที่เนื่องจากฟองสบู่ที่เกิดขึ้นมากเกินไป

ขัดสน. บอร์ด PCB ยังอยู่ในสถานีบำรุงรักษาแบบป้องกันสแตติกและจับจ้องด้วยปลายสากลและวางไว้

ในแนวนอน พารามิเตอร์ของ Desolder อัจฉริยะนั้นตั้งไว้ที่อุณหภูมิ 260 องศา C ~ 280 องศา C, การเชื่อม

เวลา: 20 วินาทีพารามิเตอร์การไหลของอากาศไม่เปลี่ยนแปลง ปุ่มบัดกรีอัตโนมัติจะถูกเรียกใช้เมื่อ

หัวฉีด BGA อยู่ในแนวเดียวกันกับชิปและใบ 4 มม. ในขณะที่ลูกบอลบัดกรี BGA ละลายและแผ่น PCB ก็จะดีขึ้น

การบัดกรีของอัลลอยด์ดีบุกและแรงตึงผิวของลูกบัดกรีทำให้ชิปอยู่กึ่งกลางโดยอัตโนมัติแม้ว่า

มันเบี่ยงเบนไปจากเมนบอร์ดเพื่อให้เสร็จสิ้น โปรดทราบว่า BGA ไม่สามารถนำไปใช้ในระหว่างเรา-

กระบวนการ lding แม้ว่าแรงดันลมจะสูงเกินไป แต่การลัดวงจรจะเกิดขึ้นระหว่างลูกบอลประสานใต้ BGA
