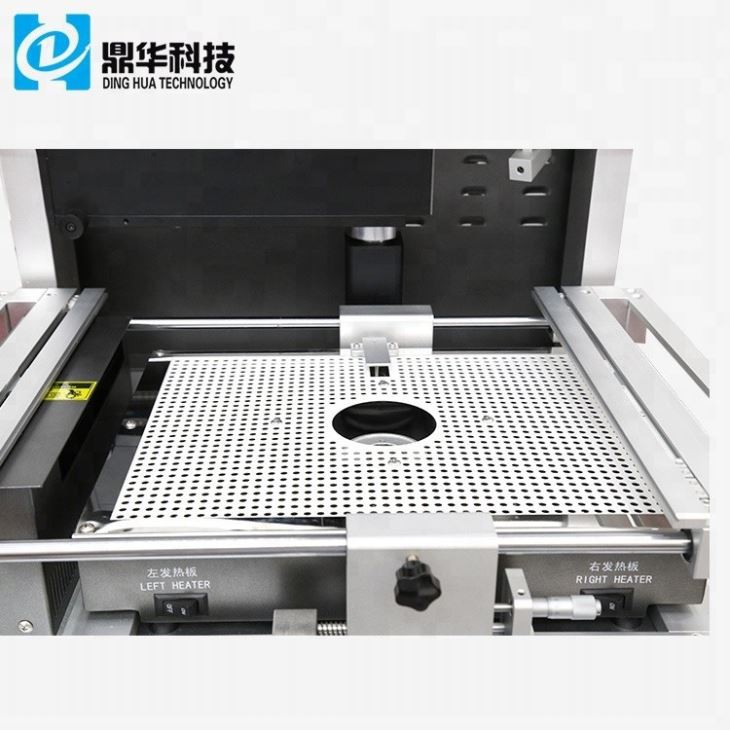

ชุดเครื่องมือตารางการทำงานซ้ำ BGA DH-A2
อินเทอร์เฟซหน้าจอสัมผัส 1.HD, การควบคุม PLC
2.เครื่องทำความร้อนและหัวฉีด 2 in 1 Design
3. พัดลมไหลข้ามอันทรงพลัง
4.การวางตำแหน่งด้วยเลเซอร์พร้อมตัวยึดร่อง V พร้อมฟิกซ์เจอร์สากล
คำอธิบาย
ชุดเครื่องมือตารางการทำงานซ้ำ BGA DH-A2
| ข้อมูลจำเพาะ | ||
| 1 | พลังงานทั้งหมด | 5300w |
| 2 | เครื่องทำความร้อนอิสระ 3 เครื่อง | ลมร้อนบน 1200w ลมร้อนล่าง 1200w อุ่นอินฟราเรดล่าง 2700w |
| 3 | แรงดันไฟฟ้า | AC220V±10 เปอร์เซ็นต์ 50/60Hz |
| 4 | ชิ้นส่วนไฟฟ้า | หน้าจอสัมผัสขนาด 7'' พร้อมโมดูลควบคุมอุณหภูมิอัจฉริยะความแม่นยำสูงพร้อมตัวขับสเต็ปเปอร์มอเตอร์พร้อม PLC พร้อมจอ LCD พร้อมระบบ CCD ออปติคัลความละเอียดสูงพร้อมการวางตำแหน่งด้วยเลเซอร์ |
| 5 | การควบคุมอุณหภูมิ | K-Sensor วงปิดพร้อมการชดเชยอุณหภูมิอัตโนมัติ PID พร้อมโมดูลอุณหภูมิ ความแม่นยำของอุณหภูมิภายใน ±2 องศา |
| 6 | การวางตำแหน่ง PCB | V-groove พร้อมตัวยึดสากลพร้อมชั้นวาง PCB ที่เคลื่อนย้ายได้ |
| 7 | ขนาด PCB ที่ใช้งานได้ | สูงสุด 370x410 มม. ต่ำสุด 22x22 มม |
| 8 | ขนาด BGA ที่ใช้งานได้ | 2x2mm~80x80mm |
| 9 | ขนาด | 600x700x850มม. (ย*ย*ส) |
| 10 | น้ำหนักสุทธิ | 70 กก |
คุณสมบัติของสินค้า
◆ ระบบจัดตำแหน่งแสงที่แม่นยำ
① ระบบออพติคอลสีพร้อมฟังก์ชั่นแยกการมองเห็น การแยกสีสองสี การซูมเข้า/ออก และการปรับแบบไมโคร
ด้วยอุปกรณ์ตรวจจับความคลาดเคลื่อน พร้อมโฟกัสอัตโนมัติและการทำงานของซอฟต์แวร์
② กล้อง CCD ขยายได้ถึง 200x พร้อมฟังก์ชันปรับความสว่างของแสงจากบน/ล่าง ความแม่นยำในการติดตั้งอยู่ที่ 0.01 มม.
จัดส่งที่รวดเร็ว สถานีปรับปรุง BGA ออปติคอลลมร้อนอัตโนมัติด้วยราคาที่ดีที่สุด
◆ คุณสมบัติขั้นสูง
① การไหลของลมร้อนด้านบนสามารถปรับได้ เพื่อตอบสนองความต้องการของชิปใด ๆ
② ถอดบัดกรี ติดตั้งและบัดกรีอัตโนมัติ
③ การวางตำแหน่งเลเซอร์อินฟราเรดในตัวช่วยให้วางตำแหน่ง PCB ได้อย่างรวดเร็ว
④ หัวทำความร้อนด้านบนและหัวติดตั้งแบบ 2 in 1
⑤ หัวติดตั้งพร้อมอุปกรณ์ทดสอบแรงดันในตัว เพื่อป้องกัน PCB จากการถูกบดอัด
⑥ สูญญากาศในตัวในหัวติดตั้งรับชิป BGA โดยอัตโนมัติหลังจากเสร็จสิ้นการบัดกรี
จัดส่งที่รวดเร็ว สถานีปรับปรุง bga ออปติคอลลมร้อนอัตโนมัติด้วยราคาที่ดีที่สุด
◆ เครื่องทำความร้อนควบคุมอิสระสามเครื่อง
① เครื่องทำความร้อนด้านบนและด้านล่างเป็นเครื่องทำความร้อนแบบลมร้อน ส่วนที่สามคือโซนอุ่นอินฟราเรด เครื่องทำความร้อนด้านบนและด้านล่างสามารถตั้งค่าได้ 8 ส่วน
อุณหภูมิที่เพิ่มขึ้น / เวลาคงที่ / ความลาดชันที่เพิ่มขึ้นของอุณหภูมิสามารถบันทึกเส้นโค้งอุณหภูมิของกลุ่มนับหมื่น
② สามารถให้ความร้อนแก่บอร์ด PCB และชิป bga ได้ในเวลาเดียวกัน และฮีตเตอร์ IR ตัวที่สามสามารถอุ่นบอร์ด PCB จากด้านล่างได้อย่างสม่ำเสมอถึง
หลีกเลี่ยงการเสียรูป PCB ในระหว่างกระบวนการซ่อมแซม เครื่องทำความร้อนทั้งสามเครื่องสามารถทำความร้อนได้อย่างอิสระ
③ ใช้การควบคุมวงปิดเทอร์โมคัปเปิลชนิด k และระบบชดเชยอุณหภูมิอัตโนมัติ PID ร่วมกับ PLC และ
โมดูลอุณหภูมิที่ช่วยให้สามารถเบี่ยงเบนอุณหภูมิได้อย่างแม่นยำถึง ±2 องศาเซนติเกรด
④ เซ็นเซอร์ภายนอกสามารถตรวจจับอุณหภูมิได้อย่างแม่นยำ วิเคราะห์และปรับเทียบกราฟอุณหภูมิจริงอย่างแม่นยำได้ตลอดเวลา
จัดส่งที่รวดเร็ว สถานีปรับปรุง bga ออปติคอลลมร้อนอัตโนมัติด้วยราคาที่ดีที่สุด
◆ ระบบอเนกประสงค์ที่ออกแบบตามหลักสรีรศาสตร์
① ฮีตเตอร์ด้านล่างสามารถปรับขึ้นและลงได้
② ใช้หัวฉีดแม่เหล็กด้านบนและด้านล่างทุกชนิดพร้อมการหมุน 360 องศา ติดตั้งและเปลี่ยนได้ง่าย ปรับแต่งได้
มีขนาดให้เลือก
③ ชั้นวางรองรับ PCB อเนกประสงค์ สามารถเคลื่อนย้ายไปตามแกน X ร่วมกับฟิกซ์เจอร์สากลและตัวยึดร่อง V เหมาะสำหรับทุกคน
ประเภทของการวางตำแหน่ง PCB
④ พัดลมแบบ cross-flow อันทรงพลังทำให้บอร์ด PCB เย็นลงโดยอัตโนมัติอย่างรวดเร็วหลังจากการบัดกรีหรือการบัดกรีเสร็จสิ้น มันสามารถป้องกันไม่ให้เครื่องทำความร้อน
จากความชรา พัดลมจะปิดโดยอัตโนมัติเมื่ออุณหภูมิเครื่องทำความร้อนลดลงถึงอุณหภูมิปกติ
◆ ฟังก์ชั่นความปลอดภัยที่เหนือกว่า
เครื่องได้รับการรับรอง CE รับประกัน ติดตั้งปุ่มฉุกเฉิน นอกจากนี้ยังมีเสียงเตือนประมาณ 5 วินาทีก่อนที่กระบวนการบัดกรี/การขจัดบัดกรีจะเสร็จสิ้น พร้อมอุปกรณ์ป้องกันการปิดเครื่องอัตโนมัติเมื่อเกิดอุบัติเหตุผิดปกติแบบดับเบิ้ล
การควบคุมการป้องกันความร้อนสูงเกินไป
