การซ่อมโทรศัพท์มือถือ BGA BGA
คุณสมบัติ: การแยกวิสัยทัศน์, การบัดกรีอัตโนมัติและการ desoldering, ระบบการจัดตำแหน่ง CCD ที่นำเข้า, ระบบควบคุมอิสระ, ฯลฯ .}
คำอธิบาย

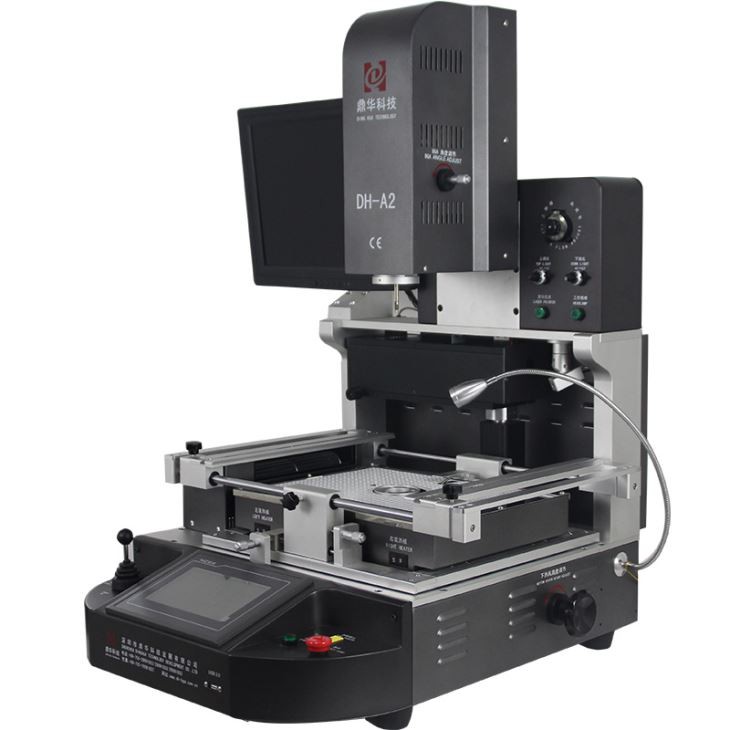

รุ่นที่ได้รับความนิยมมากที่สุด DH-A2 BGA Soldering Station สำหรับการซ่อมโทรศัพท์มือถือ

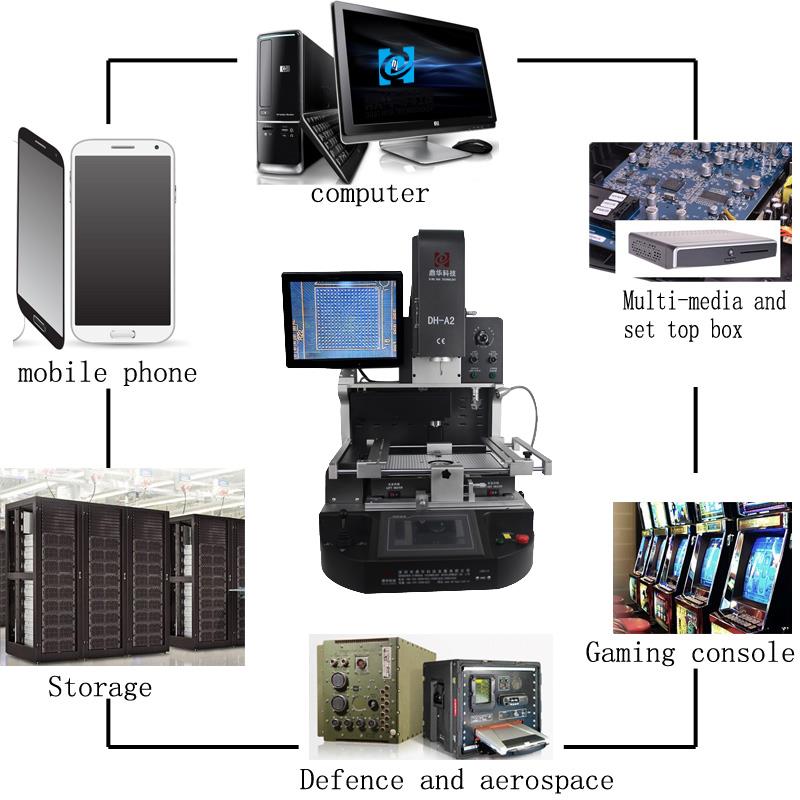

มีการใช้กันอย่างแพร่หลายในคอมพิวเตอร์โทรศัพท์มือถืออุปกรณ์มัลติมีเดียและกล่องรับสัญญาณรวมถึงในผลิตภัณฑ์ทางทหารเช่นขีปนาวุธเครื่องบินและระบบเรดาร์ .}
A สถานีบัดกรี BGA สำหรับการซ่อมโทรศัพท์มือถือเป็นเครื่องทำซ้ำแบบพิเศษที่ออกแบบมาเพื่อ desolder และประสาน BGA (อาร์เรย์กริดบอล) อย่างถูกต้องบนบอร์ดลอจิกโทรศัพท์มือถือ . โดยทั่วไปแล้วจะรวมถึง::
- โมดูลความร้อนอากาศร้อนหรืออินฟราเรด (ด้านบน + ด้านล่างหรือความร้อนก่อน ir)
- การควบคุมอุณหภูมิปิด PID
- รถปิคอัพสูญญากาศเสริมสำหรับการจัดการชิป
- CCD Vision หรือระบบจัดตำแหน่งเลเซอร์สำหรับการวางตำแหน่งชิป
- จอแสดงผล LCD หรือหน้าจอสัมผัสสำหรับการควบคุมอุณหภูมิและการตั้งค่าล่วงหน้า
พารามิเตอร์
| แหล่งจ่ายไฟ | 110 ~ 250V 50/60Hz |
| การจัดอันดับพลังงาน | 5400W / 20A |
| ปลั๊กไฟ | ตัวเลือกตามข้อกำหนดที่แตกต่างกัน |
| การจัดตำแหน่ง |
การมองเห็นแบบแยก, การปรับไมโครมิเตอร์, จอภาพ HD การถ่ายภาพ |
| ขนาด PCB พร้อมใช้งาน | 20*20 ~ 430*450 มม. |
| ขนาดส่วนประกอบพร้อมใช้งาน |
1*1 ~ 80*80 มม. |
| รูปแบบการทำงาน | การบัดกรีการลดลงและการวางตำแหน่ง |
| ความดันติดตั้ง | ＜ 0.2N |
| ความแม่นยำในการติดตั้ง | 0.01 มม. |
| อุณหภูมิความแม่นยำ | 1 องศา |
| มิติ | 600*700*850 มม. |
| น้ำหนัก | 70 กิโลกรัม |

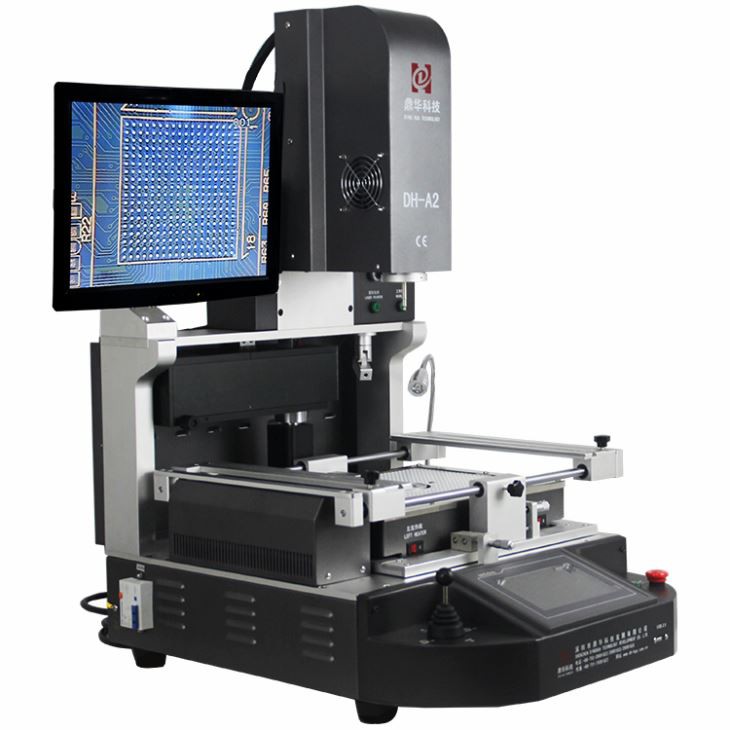

รายละเอียดการซ่อมแซมโทรศัพท์มือถือ BGA Sotation Station DH-A2

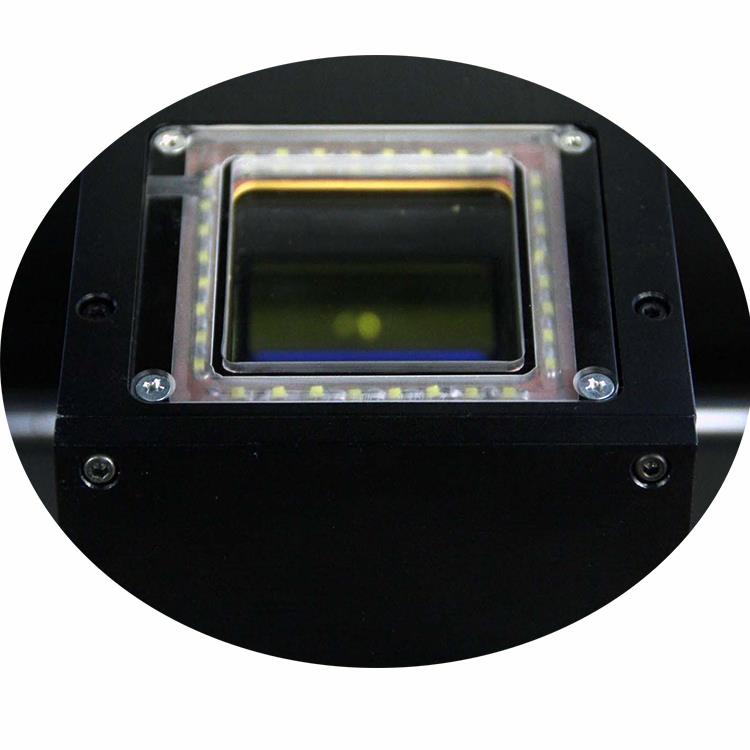

ตรวจสอบหน้าจอและระบบการจัดตำแหน่ง CCD แบบออพติคอลง่ายและมีประสิทธิภาพในการวางส่วนประกอบในตำแหน่งที่เหมาะสมของ
เมนบอร์ด .

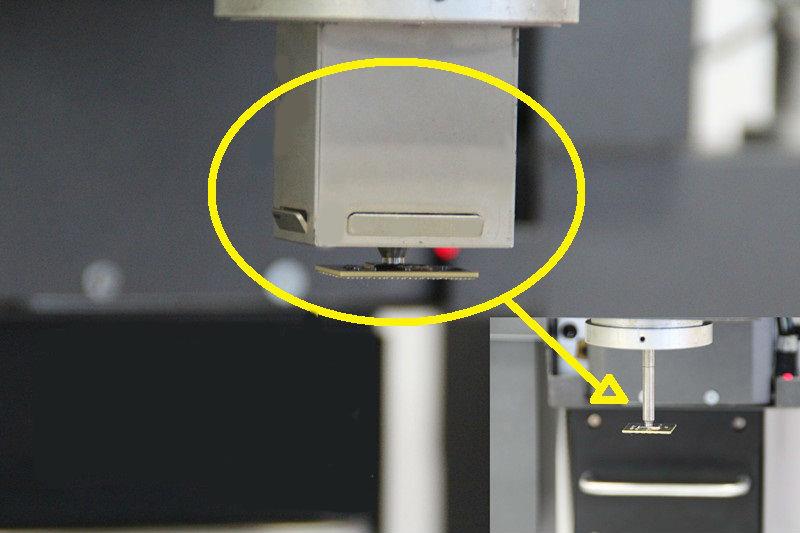

ชิปหยิบขึ้นมาสำหรับการบัดกรีการชะลอหรือตำแหน่งหนึ่งในโมเดลก็โอเคระบบจะเข้าสู่ขั้นตอนถัดไปโดยอัตโนมัติ .

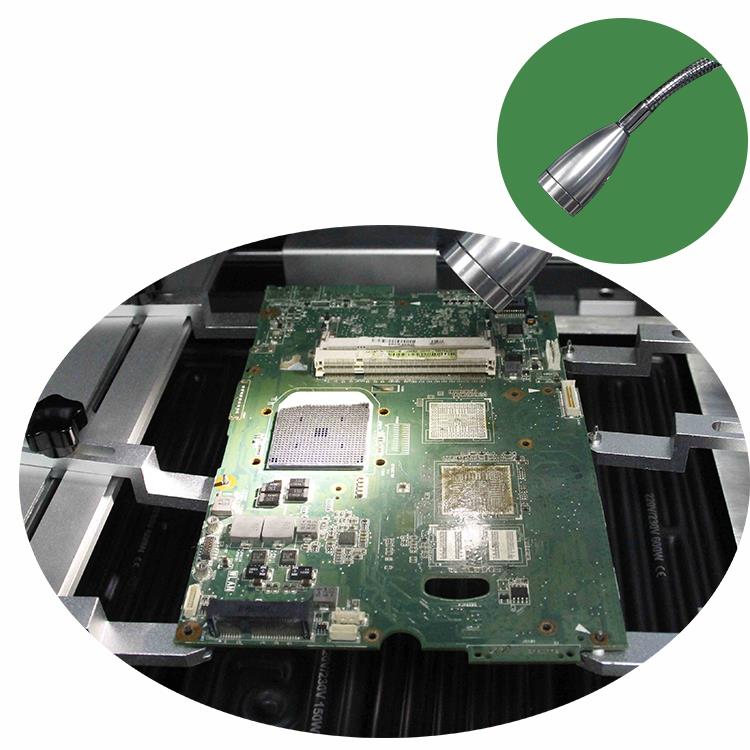

ไฟ LED ที่สดใสสามารถยืดหยุ่นได้สำหรับตำแหน่งที่แตกต่างกันบน PCB ซึ่งทำให้มั่นใจได้การทำงานที่สะดวกสบาย .

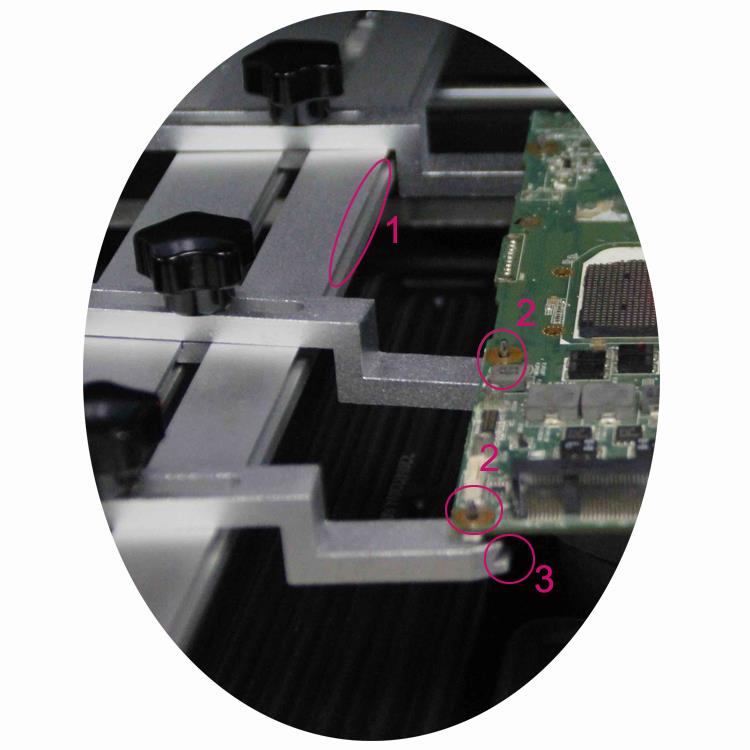

ไม่ว่า PCB ที่มีรูปร่างใดก็ตามสามารถแก้ไขได้บนโต๊ะทำงานดังต่อไปนี้สำหรับการบัดกรีและ desoldering .
คุณสมบัติของสถานีบัดกรี BGA DH-A2
- คอมพิวเตอร์อุตสาหกรรมฝังตัวด้วยอินเทอร์เฟซเครื่องมวลชนมนุษย์ (HMI), การควบคุม PLC และการวิเคราะห์เส้นโค้งแบบเรียลไทม์ . มันแสดงทั้งการตั้งค่าและเส้นโค้งอุณหภูมิจริงตามเวลาจริงและอนุญาตให้วิเคราะห์และแก้ไขเส้นโค้ง .}
- การควบคุมวงปิดเทอร์โมคัปเปิ้ล K-Type ที่มีความแม่นยำสูงด้วยระบบชดเชยอุณหภูมิอัตโนมัติ . รวมเข้ากับ PLC และโมดูลอุณหภูมิทำให้มั่นใจได้ว่าการควบคุมอุณหภูมิที่แม่นยำด้วยการเบี่ยงเบน± 1 องศา . อินเตอร์เฟสการวัดอุณหภูมิภายนอกทำให้การตรวจจับอุณหภูมิที่แม่นยำและการวิเคราะห์ที่แม่นยำ
- ระบบควบคุมขั้นตอนการเคลื่อนไหวสำหรับการทำงานที่เสถียรเชื่อถือได้ปลอดภัยและมีประสิทธิภาพ . ระบบการจัดตำแหน่งวิดีโอดิจิตอลที่มีความแม่นยำสูงถูกนำมาใช้ . การวางตำแหน่ง PCB ใช้ร่องรูปตัววี ขนาด .
- ติดตั้งสากลที่ยืดหยุ่นและถอดออกได้ปกป้อง PCB ป้องกันความเสียหายต่อส่วนประกอบที่ติดตั้งขอบและหลีกเลี่ยงการเปลี่ยนรูป PCB . มันเข้ากันได้กับขนาดแพ็คเกจ BGA ที่หลากหลายสำหรับการทำใหม่ .}
- ติดตั้งหัวฉีดอากาศอัลลอยหลายตัวซึ่งสามารถหมุนและอยู่ในตำแหน่ง 360 องศา . ติดตั้งง่ายและแทนที่ .}
- ที่โซนความร้อนบนและล่างแบ่งออกเป็นสามโซนอุณหภูมิที่ควบคุมได้อย่างอิสระ . โซนเหล่านี้สามารถควบคุมอุณหภูมิหลายขั้นตอนได้พร้อมกันเพื่อให้มั่นใจว่าผลลัพธ์การบัดกรีที่ดีที่สุดในพื้นที่ให้ความร้อนที่แตกต่างกัน
การบรรจุและการจัดส่ง
- การบรรจุหีบห่อ: กล่องไม้อัด (ไม่จำเป็นต้องมีการรมควัน) พร้อมแผ่นโฟมภายในและแท่งเสริม .
- ขนาด: 82 × 77 × 87 ซม.
- น้ำหนักขั้นต้น: 110 กิโลกรัม
ตัวเลือกการจัดส่ง: DHL, TNT, UPS, FedEx, การขนส่งทางอากาศ, การขนส่งทางทะเลหรือสายโลจิสติกส์พิเศษอื่น ๆ ตามข้อกำหนดของลูกค้า .
