อินฟราเรดระบบบัดกรี SMT DH-A2
1. ระบบการจัดตำแหน่งออปติคัล CCD CCD สำหรับการวางตำแหน่ง 2. ฟังก์ชั่นความปลอดภัยที่เหนือกว่าพร้อมการป้องกันฉุกเฉิน 3. หัวทำความร้อนด้านบนและหัวติดตั้ง 2 ใน 1 การออกแบบ 4. การไหลของอากาศที่ปรับได้เพื่อตอบสนองความต้องการของชิปใด ๆ
คำอธิบาย

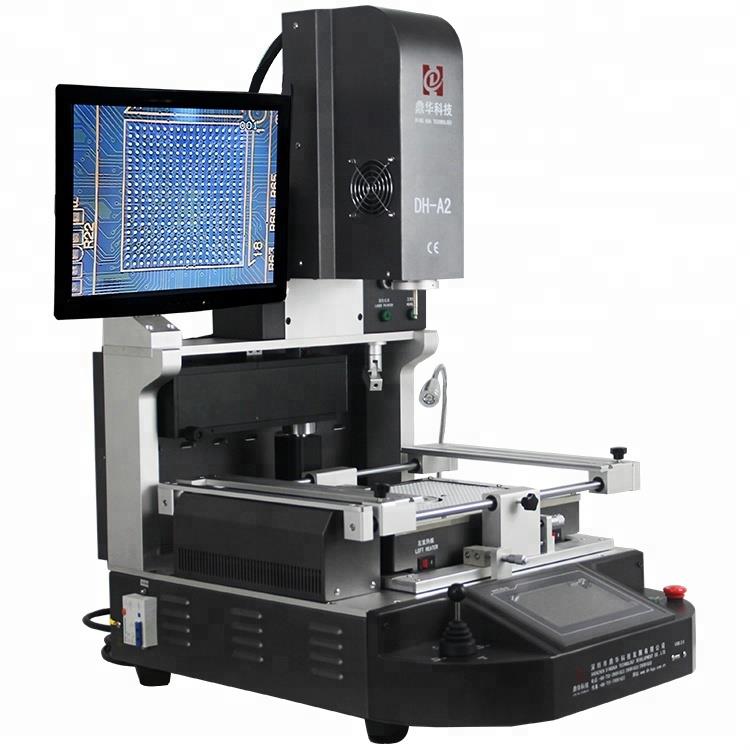

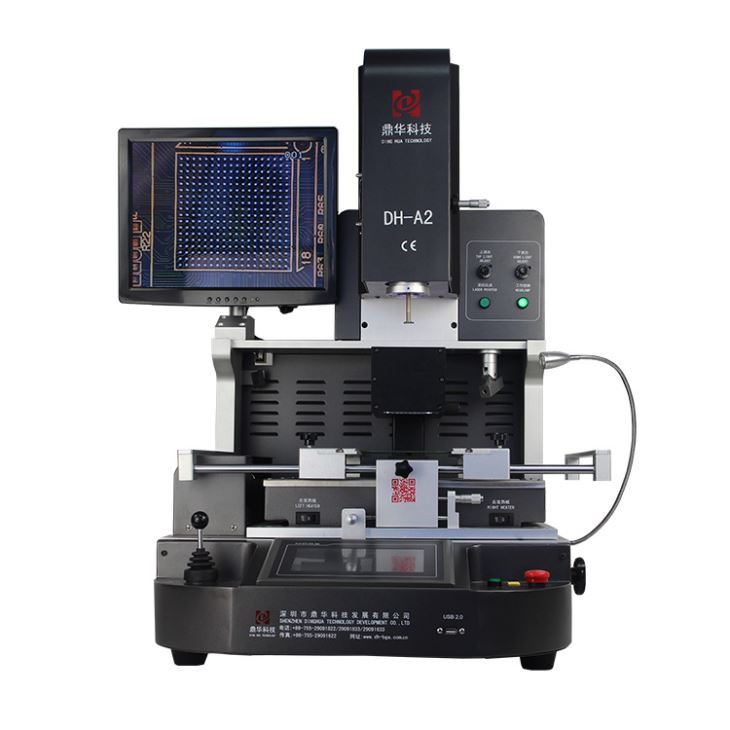

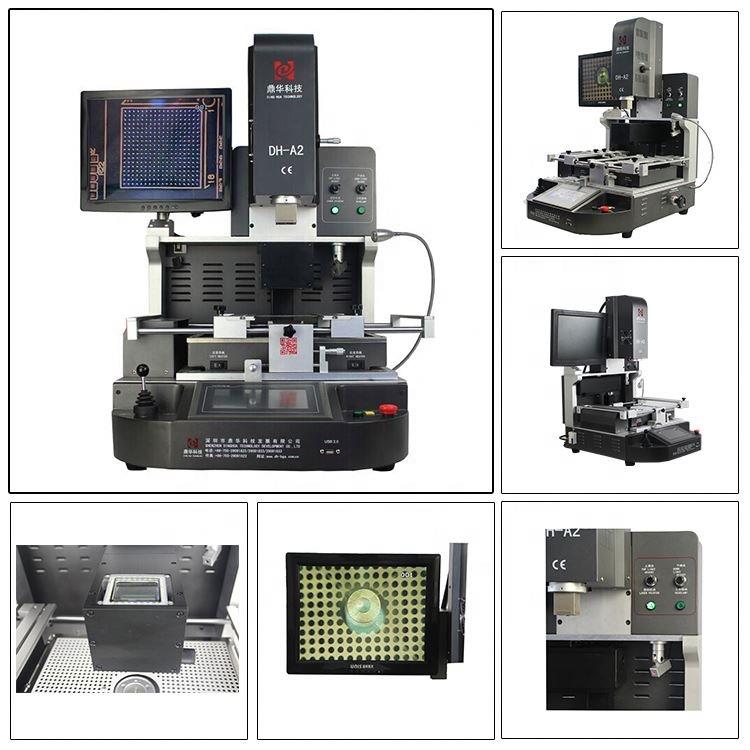

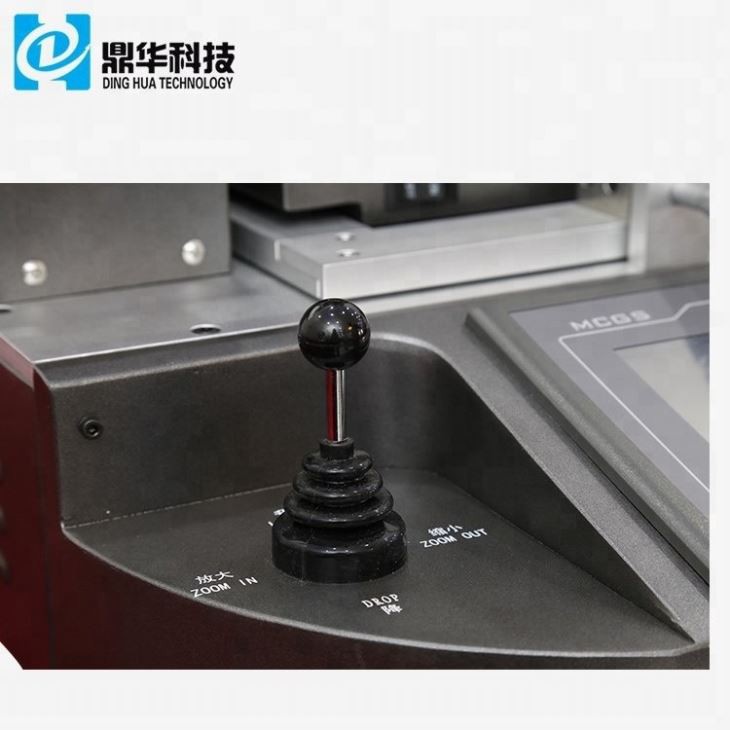

อินฟราเรดระบบบัดกรี SMT DH-A2
DH - A2 จากเซินเจิ้น Dinghua Technology เป็นสถานีกึ่งอัตโนมัติ / ไฮบริด IR + Hot - Air Smt Rework Station ที่ปรับแต่งให้เข้ากับโทรศัพท์มือถือแล็ปท็อปคอนโซลเกมและการซ่อมแซมเมนบอร์ดอิเล็กทรอนิกส์ . มันรวมกัน:
- เครื่องทำความร้อนอากาศร้อนจากบนและล่าง (≈ 1,200 W แต่ละตัว)
- โซนความร้อนก่อนอินฟราเรดด้านล่าง (≈ 2,700–3, 000 w) สำหรับการให้ความร้อนของ PCB และส่วนประกอบ
- ระบบการมองเห็นด้วยกล้อง CCD และการวางตำแหน่งเลเซอร์เสริมสำหรับการจัดตำแหน่งที่แม่นยำ .
- PC / PLC Industrial Industrial & Touchscreen HMI, รองรับโหมดอัตโนมัติ / แมนนวล, รถปิคอัพสูญญากาศ, การตรวจจับตำแหน่ง, การจัดเก็บโปรไฟล์และการวิเคราะห์
|
ข้อกำหนด
|
|||
|
1
|
พลังงานทั้งหมด
|
5300w
|
|
|
2
|
เครื่องทำความร้อนอิสระ 3 เครื่อง
|
อากาศร้อนด้านบน 1200W, อากาศร้อนต่ำกว่า 1200W, การอุ่นอินฟราเรดด้านล่าง 2700W
|
|
|
3
|
แรงดันไฟฟ้า
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
ชิ้นส่วนไฟฟ้า
|
7 '' หน้าจอสัมผัส + โมดูลควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง + โมดูลมอเตอร์สเต็ปเปอร์ + PLC + จอแสดงผล LCD + ระบบ CCD แบบออพติคอลความละเอียดสูง + การวางตำแหน่งเลเซอร์
|
|
|
5
|
การควบคุมอุณหภูมิ
|
K-Sensor ปิดลูป + PID การชดเชยอุณหภูมิอัตโนมัติ + โมดูลอุณหภูมิความแม่นยำอุณหภูมิภายใน± 2 องศา .
|
|
|
6
|
การวางตำแหน่ง PCB
|
V-groove + universal fixture + ชั้นวาง PCB ที่เคลื่อนย้ายได้
|
|
|
7
|
ขนาด PCB ที่ใช้งานได้
|
สูงสุด 370x410 มม. ขั้นต่ำ 22x22mm
|
|
|
8
|
ขนาด BGA ที่ใช้งานได้
|
2x2mm ~ 80x80mm
|
|
|
9
|
ขนาด
|
600x700x850 มม. (l*w*h)
|
|
|
10
|
น้ำหนักสุทธิ
|
64 กิโลกรัม
|
|

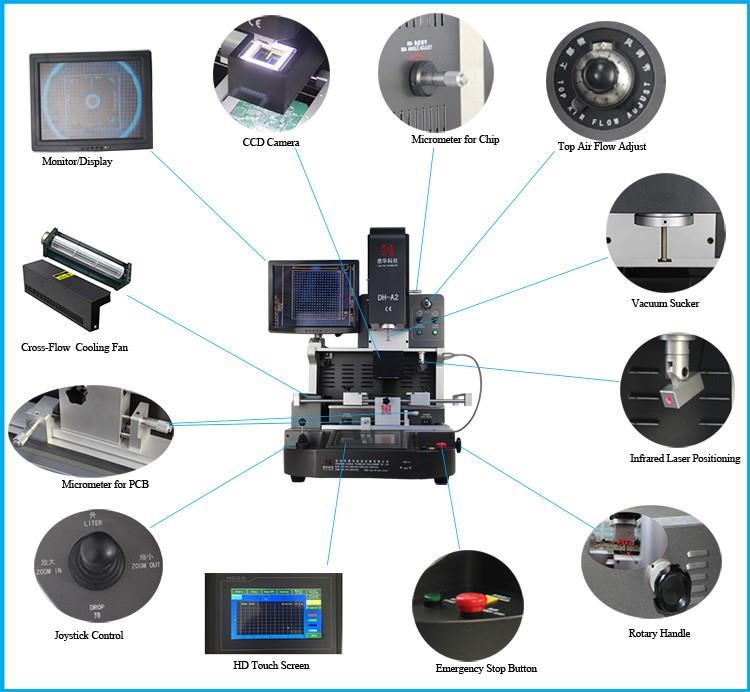

คุณสมบัติขั้นสูง
①การไหลของอากาศร้อนด้านบนสามารถปรับได้เพื่อตอบสนองความต้องการของชิปต่าง ๆ .
②รองรับการ desoldering อัตโนมัติการติดตั้งและการบัดกรี .

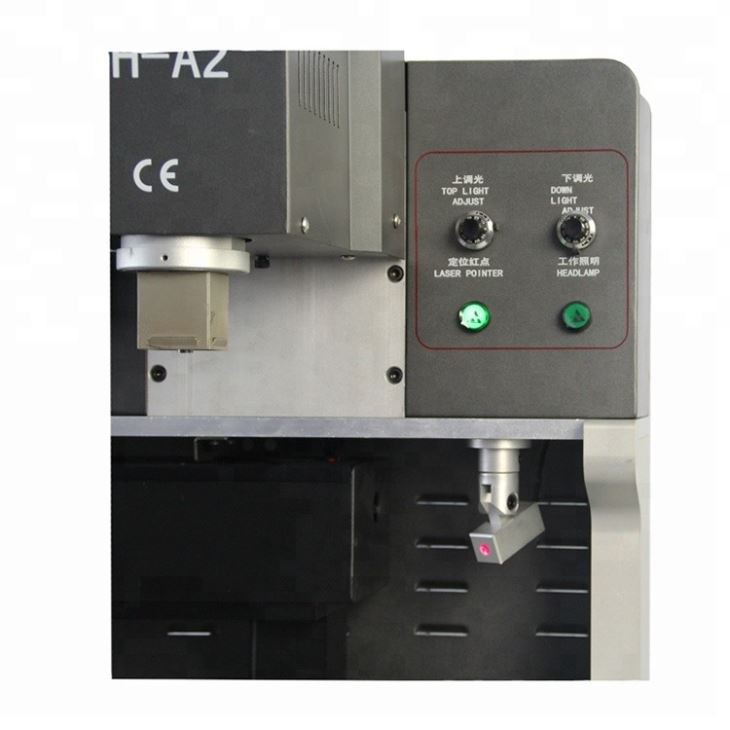

③ระบบตำแหน่งเลเซอร์ในตัวสำหรับการจัดตำแหน่ง PCB ที่รวดเร็ว .
④ระบบทำความร้อนอินฟราเรดที่มีเครื่องทำความร้อนอิสระสามตัว .
⑤หัวติดตั้งรวมถึงอุปกรณ์ตรวจจับแรงดันในตัวเพื่อป้องกันความเสียหายของ PCB .
⑥สูญญากาศในตัวในหัวติดตั้งจะรับชิป BGA โดยอัตโนมัติหลังจากการ desoldering เสร็จสมบูรณ์ .}

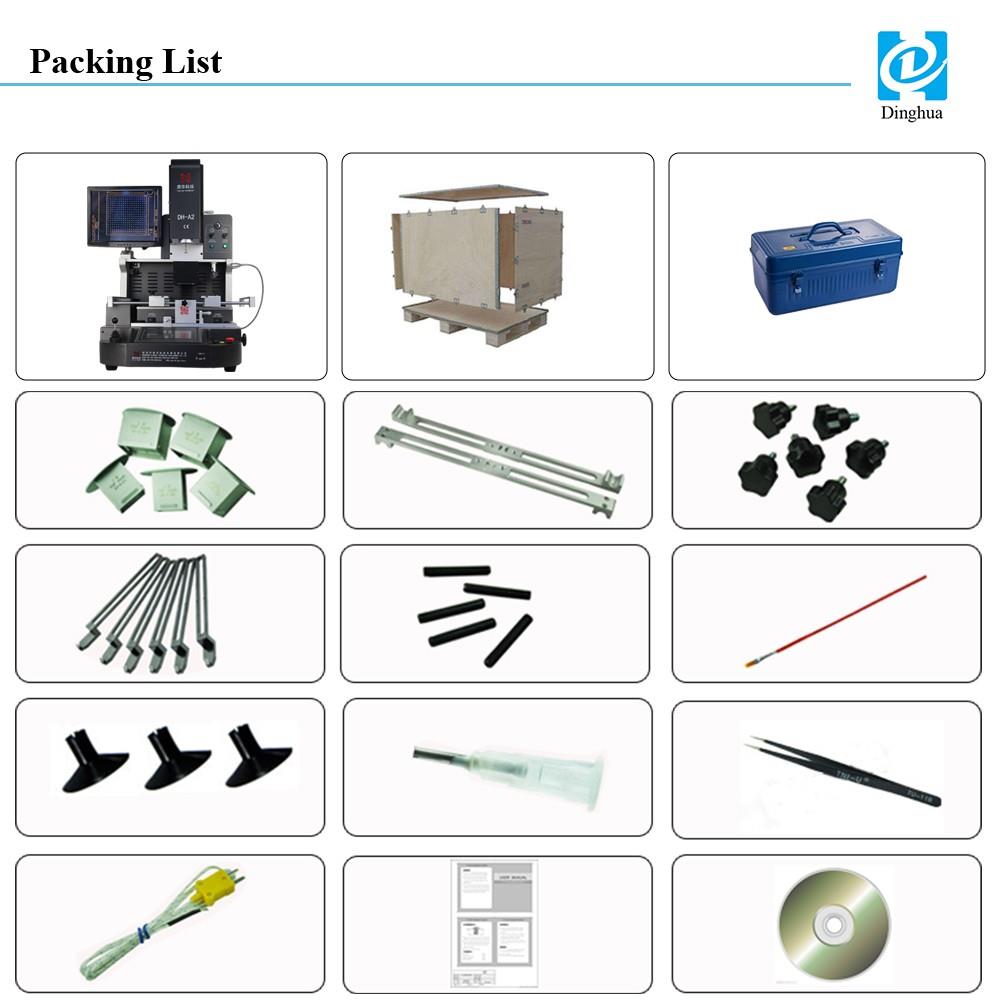

- เครื่อง: 1 ชุด
- ทั้งหมดบรรจุในกล่องไม้ที่มั่นคงและแข็งแรงเหมาะสำหรับการนำเข้าและส่งออก .
- หัวฉีดด้านบน: 3 ชิ้น (31*31 มม., 38*38 มม., 41*41 มม.) หัวฉีดด้านล่าง: 2pcs (34*34 มม., 55*55 มม.)
- ลำแสง: 2 ชิ้น
- ลูกบิดพลัม: 6 ชิ้น
- การติดตั้งแบบแยกส่วน: 6 ชิ้น
- สกรูสนับสนุน: 5 ชิ้น
- ปากกาแปรง: 1 ชิ้น
- ถ้วยสูญญากาศ: 3 ชิ้น
- เข็มสูญญากาศ: 1 ชิ้นพีซี
- Tweezer: 1 ชิ้น
- ลวดเซ็นเซอร์อุณหภูมิ: 1 พีซี
- หนังสือคำแนะนำมืออาชีพ: 1 พีซี
- การสอนซีดี: 1 ชิ้นพีซี
