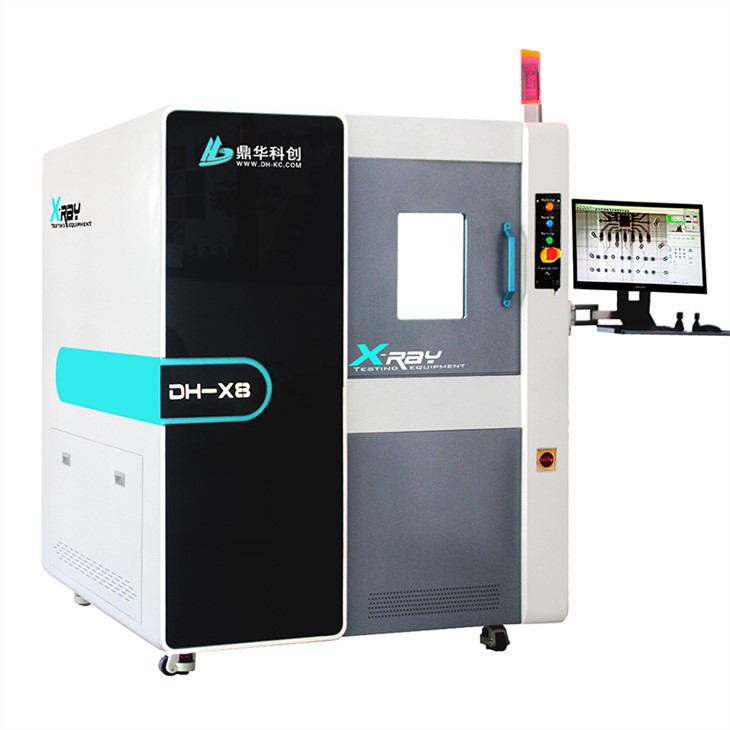

การตรวจสอบเครื่องเอ็กซ์เรย์

การตรวจสอบเครื่องเอ็กซ์เรย์เป็นกระบวนการของการใช้รังสีเอกซ์ในการตรวจสอบวัตถุหรือวัสดุว่ามีข้อบกพร่องหรือความผิดปกติหรือไม่ วิธีนี้ใช้กันทั่วไปในอุตสาหกรรมต่างๆ เช่น การผลิต การบิน และการดูแลสุขภาพ

ส่งคำถาม

คำอธิบาย

การตรวจสอบเครื่องเอ็กซ์เรย์

ในการผลิต การตรวจสอบด้วยเครื่องเอ็กซเรย์จะใช้เพื่อตรวจสอบรอยเชื่อม การหล่อ และชิ้นส่วนอิเล็กทรอนิกส์

ข้อบกพร่อง เช่น รอยแตก ช่องว่าง และรอยตำหนิ

คุณสมบัติ:

อุปกรณ์นี้ตรงตามข้อกำหนดการทดสอบเอ็กซเรย์ทั่วไปและมีการใช้งานที่หลากหลาย
แหล่งกำเนิดรังสีเอกซ์ใช้หลอดรังสีเอกซ์แบบปิดที่นำเข้า 90KV
การออกแบบที่มีความละเอียดสูงทำให้ได้ภาพที่ดีที่สุดในกรอบเวลาที่สั้นมาก
ความสามารถในการรับน้ำหนักอยู่ที่ประมาณ 10-20KG โดยมีแท่นโหลดขนาด 580 มม. * 570 มม.
ตำแหน่งการนำทางเคอร์เซอร์ การเลือกสถานที่ถ่ายภาพอย่างรวดเร็ว
การนำทางและการวางตำแหน่งอัตโนมัติด้วยเลเซอร์ การเลือกสถานที่ถ่ายภาพอย่างรวดเร็ว
การตรวจจับหลายมุมแบบเอียงช่วยให้ตรวจจับข้อบกพร่องของตัวอย่างได้ง่ายขึ้น แผ่นแบนของหลอดไฟสามารถหมุนได้
(0-60 องศา ) ทำให้ภาพการตรวจจับชัดเจนและใช้งานง่ายยิ่งขึ้น

พารามิเตอร์ฮาร์ดแวร์:


แหล่งกำเนิดรังสีเอกซ์	หลอดไฟยี่ห้อ	ฮามามัตสึ
	ประเภทหลอดไฟ	แหล่งกำเนิดรังสีเอกซ์ไมโครโฟกัสเป้าหมายแบบปิด
	แรงดันไฟฟ้าของหลอดไฟ	90 เควีล
	โฟโต้ทูปปัจจุบัน	10~200μA
	ขนาดโฟกัส	5μm
เครื่องตรวจจับจอแบน	ประเภทเครื่องตรวจจับ	เครื่องตรวจจับจอแบนแบบดิจิตอลความละเอียดสูง (FPD)
	อัตราส่วนความละเอียด	85μm
	ขนาดแพลตฟอร์ม	580*570มม
	โหลดสูงสุด	20กก
ตัวเครื่อง	แผ่นตะกั่วด้านใน	แผ่นตะกั่วหนา 5 มม
	น้ำหนัก	1,000กก
	มิติ	1440L1530W1820H
พลังและความชุ่มชื้น	แหล่งจ่ายไฟ	110~220V +/-10% 5A
	กำลังไฟพิกัด	1000W
	อุณหภูมิในการทำงาน	25 +/- 3 องศา
	ความชื้น	50% RH ± 10%
กฎระเบียบด้านความปลอดภัย	หน้าต่างสังเกตกระจกตะกั่ว	กระจกตะกั่วใส ซึ่งสามารถสังเกตวัตถุที่วัดได้
	ปริมาณรังสี	หน้าต่างประตูหน้าใช้โครงสร้างป้องกันเหล็กตะกั่วเหล็ก ทำจากกระจกที่มีสารตะกั่วซึ่งป้องกันรังสี ที่ตำแหน่งใดๆ ที่ห่างจากกล่อง 20 มม. อัตราเทียบเท่าของปริมาณรังสีที่ทดสอบคือน้อยกว่าหรือเท่ากับ 1 μ SV/H ตรงตามมาตรฐาน
	ลูกโซ่รักษาความปลอดภัย	มีสวิตช์จำกัดความไวสูงสองตัวติดตั้งไว้ที่ตำแหน่งเปิดประตูเพื่อการบำรุงรักษาและบำรุงรักษาอุปกรณ์ เมื่อเปิดประตูแล้ว แหล่งกำเนิดรังสีจะถูกป้องกันโดยอัตโนมัติและไม่สามารถเปิดได้
	ปุ่มหยุดฉุกเฉิน	ตั้งอยู่ถัดจากตำแหน่งการทำงาน กดเพื่อปิดเครื่องทันที
	หน้าต่างที่มองเห็นได้	ด้วยหน้าต่างที่มองเห็นได้และโปร่งใส จึงง่ายต่อการสังเกตสถานการณ์ตัวอย่างโดยตรงจากหน้าต่างในระหว่างการทำงานของอุปกรณ์
	การป้องกันหลอดเอ็กซ์เรย์	หลังจากปิดเครื่องเอ็กซเรย์แล้วเท่านั้น คุณจึงจะสามารถปล่อยให้ซอฟต์แวร์ไปดำเนินการอื่นได้
