สถานี REWOR
DH -6500 เป็นสถานีทำงานใหม่ของ BGA อินฟราเรดพร้อมโซนความร้อน IR 2 โซนด้านบน IR heating Zone คือ 80*80 มม., โซนทำความร้อน IR ที่ต่ำกว่าที่ใช้สำหรับขนาด PCB, สูงสุด 360*300 มม. ใหญ่กว่าเครื่องจักร\/รุ่นที่คล้ายกันอื่น ๆ ซึ่งเหมาะสำหรับ Xbox เครื่องซักผ้า
คำอธิบาย
สถานี REWORK BGA อินฟราเรดขนาดเล็กเป็นเครื่องมือขนาดกะทัดรัดและมีประสิทธิภาพที่ออกแบบมาสำหรับการซ่อมแซมและทำงานใหม่ BGA, SMD และส่วนประกอบอิเล็กทรอนิกส์อื่น ๆ มันใช้เทคโนโลยีความร้อนอินฟราเรดเพื่อให้แน่ใจว่าการกระจายความร้อนสม่ำเสมอลดความเสี่ยงของความเสียหายต่อส่วนประกอบใกล้เคียง เหมาะอย่างยิ่งสำหรับร้านซ่อมขนาดเล็กหรือห้องปฏิบัติการมีการควบคุมอุณหภูมิที่แม่นยำและการทำงานที่ง่าย สถานีนี้เหมาะสำหรับการ desoldering, soldering และ reballing งานบน PCB รอยเท้าขนาดเล็กทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่ จำกัด พื้นที่

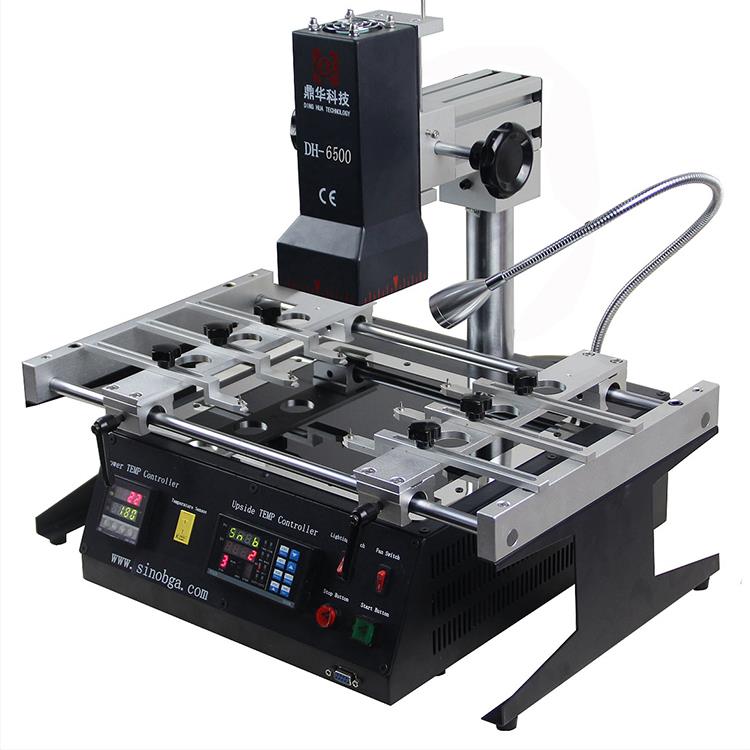

DH -6500 สถานี REWOR
DH -6500 ได้รับการพัฒนาและใช้ในตลาดมานานกว่า 10 ปี ส่วนใหญ่ประกอบด้วยสองโซนความร้อน IR และตัวควบคุมอุณหภูมิสองตัว ระบบนั้นใช้งานง่ายและใช้งานง่ายและใช้กันอย่างแพร่หลายในเกมคอนโซลเกมทีวีและอุตสาหกรรมเครื่องใช้ไฟฟ้าในประเทศอื่น ๆ

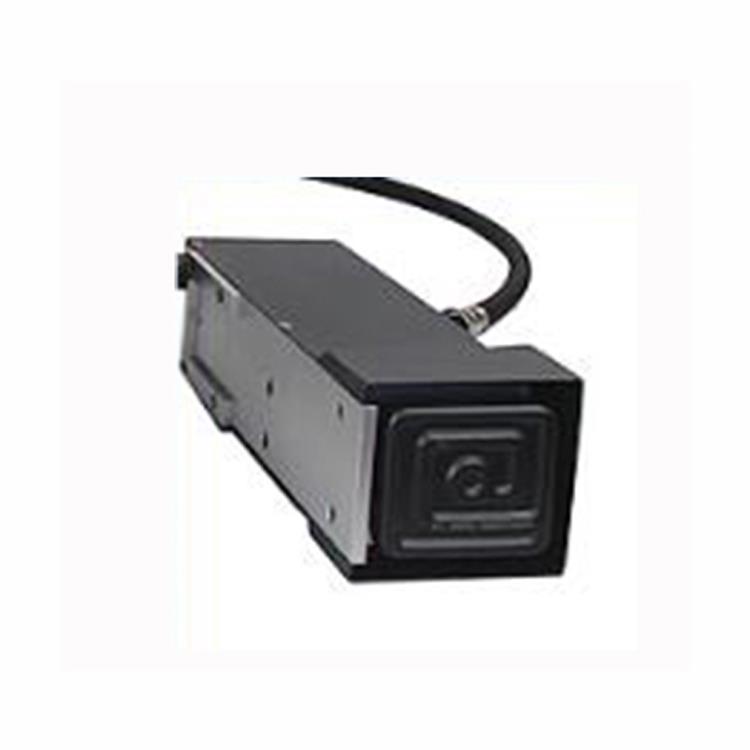

พื้นที่ให้ความร้อนอินฟราเรดบนมีเครื่องทำความร้อนเซรามิกขนาดสูงถึง 80 × 80 มม. โดยมีช่วงความยาวคลื่น 2-8 μmซึ่งสามารถดูดซึมได้ง่ายโดยวัสดุสีดำและสีอ่อนส่วนใหญ่ หน่วยรองรับ 110–250V ที่ 50\/60Hz

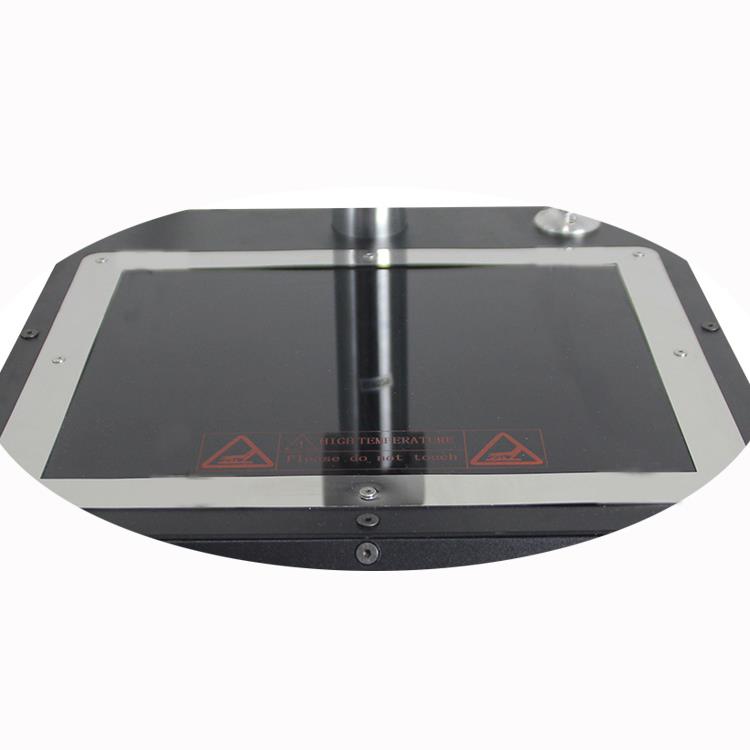

โซนอุ่น IR ที่ต่ำกว่านั้นติดตั้งโล่แก้วต่อต้านอุณหภูมิสูงซึ่งให้ความร้อนยิ่งขึ้นเพื่อให้แน่ใจว่าได้รับการป้องกันส่วนประกอบขนาดใหญ่ที่ดีขึ้นในระหว่างการให้ความร้อน

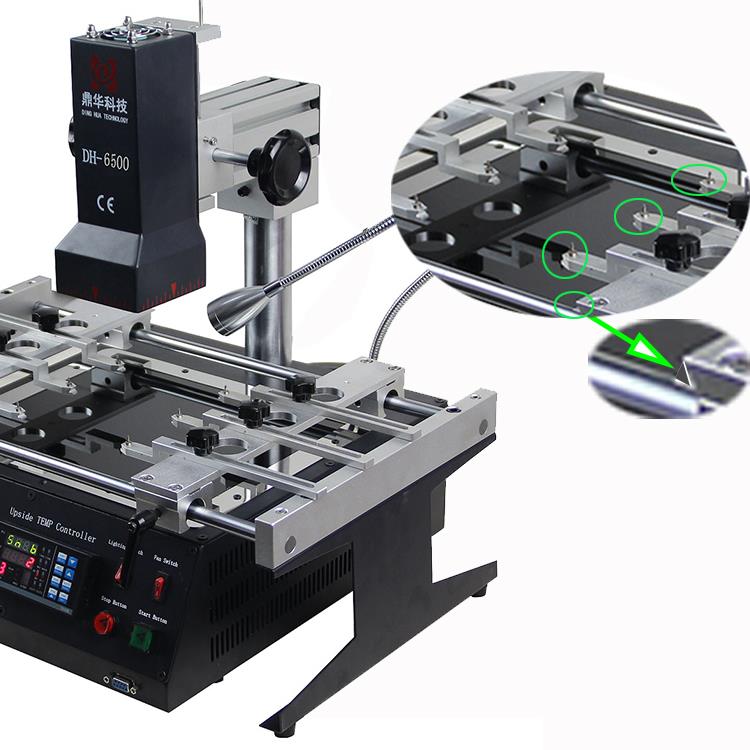

ระบบรวมถึง V-groove, คลิปจระเข้และการติดตั้งสากลที่สามารถเคลื่อนย้ายได้ซึ่งสามารถรองรับเมนบอร์ดของรูปร่างต่าง ๆ ทำให้พวกเขาได้รับการแก้ไขอย่างปลอดภัยในตำแหน่งที่เหมาะสมที่สุดสำหรับการบัดกรีหรือการชะลอการทำงาน
ขนาด PCB สูงสุดที่รองรับคือ 360 × 300 มม. และขนาดส่วนประกอบมีตั้งแต่ 2 × 2 มม. ถึง 78 × 78 มม.
คุณสมบัติของเครื่องดิจิตอล IR
- ตัวควบคุมอุณหภูมิสองตัว
- สามารถบันทึกโปรไฟล์อุณหภูมิได้สิบตัว
- เทอร์โมคัปเปิลภายนอกหนึ่งตัวสำหรับการตรวจสอบอุณหภูมิแบบเรียลไทม์
- ปุ่มรหัสสีเพื่อการใช้งานง่าย
ข้อกำหนดทางเทคนิคของสถานี REWARD BGA อินฟราเรด
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| แหล่งจ่ายไฟ | 110–250V, 50\/60Hz |
| พลัง | 2500W |
| โซนเครื่องทำความร้อน | 2 โซน IR |
| ขนาด PCB | สูงถึง 300 × 360 มม. |
| ขนาดส่วนประกอบ | 2 × 2 ถึง 78 × 78 มม. |
| น้ำหนักสุทธิ | 16 กิโลกรัม |
คำถามที่พบบ่อย
ถาม: ฉันสามารถเป็นผู้จัดจำหน่ายของคุณในประเทศของฉันได้หรือไม่?
ตอบ: ใช่คุณทำได้
ถาม: มี บริษัท ที่รู้จักกันดีที่ใช้ผลิตภัณฑ์ของคุณหรือไม่?
ตอบ: ใช่ บริษัท เช่น Google, Huawei และ Mitsubishi ใช้ผลิตภัณฑ์ของเรา
ถาม: คุณยอมรับข้อเสนอการออกแบบผลิตภัณฑ์ใหม่หรือไม่?
ตอบ: ใช่ถ้าคุณมีแนวคิดการออกแบบหรือโซลูชันใหม่โปรดติดต่อเราที่ john@dinghua-bga.com
ถาม: ฉันสามารถซื้อโดยตรงจากประเทศของคุณได้หรือไม่?
ตอบ: ใช่เราสามารถจัดส่งผลิตภัณฑ์โดยตรงไปยังประตูของคุณผ่านการจัดส่งด่วน
เคล็ดลับบางประการเกี่ยวกับสถานีทำงานซ้ำ IR BGA
โปรไฟล์คืออะไร?
โปรไฟล์คือเส้นโค้งอุณหภูมิที่สถานีทำงานใหม่ตามมาเป็นส่วนประกอบของ desolder และบัดกรี BGA
โปรไฟล์ประกอบด้วยสี่ขั้นตอนที่แตกต่างกันซึ่งอธิบายไว้ด้านล่าง:
- preheater:ขั้นตอนนี้ทำให้กระดานมีอุณหภูมิสม่ำเสมอระหว่าง 150 องศาและ 180 องศา อุณหภูมินี้ไม่ส่งผลกระทบต่อข้อต่อประสาน แต่ลดความแตกต่างของอุณหภูมิ (เดลต้า T) ระหว่างด้านบนและด้านล่างป้องกันความเสียหายต่อบอร์ดหรือ BGA
- แช่:ในขั้นตอนนี้บอร์ดจะถูกทำให้ร้อนเพื่อเปิดใช้งานฟลักซ์ สิ่งนี้มีความสำคัญเนื่องจากฟลักซ์จะต้องเปิดใช้งานภายในกรอบเวลาที่กำหนดเพื่อทำหน้าที่อย่างถูกต้อง
- reflow:ในช่วงนี้ลูกบอลประสานจะละลายและผูกพันกับแผ่น เป็นสิ่งสำคัญที่ขั้นตอนนี้ใช้เวลาเวลาที่ถูกต้องเนื่องจากส่วนประกอบไม่สามารถทนต่อการสัมผัสกับอุณหภูมิสูงเป็นเวลานาน โดยทั่วไป BGA จะจัดขึ้นที่ประมาณ 260 องศาเป็นเวลา 20-30 วินาที อุณหภูมิสูงกว่า 260 องศาอาจสร้างความเสียหายต่อแพ็คเกจ BGA ทั่วไป
- เย็นลง:ขั้นตอนนี้เกี่ยวข้องกับการควบคุมการระบายความร้อนของ BGA ซึ่งมักจะอยู่ในอัตราไม่เกิน 2-3 องศาต่อวินาทีเพื่อหลีกเลี่ยงความเครียดจากความร้อน
