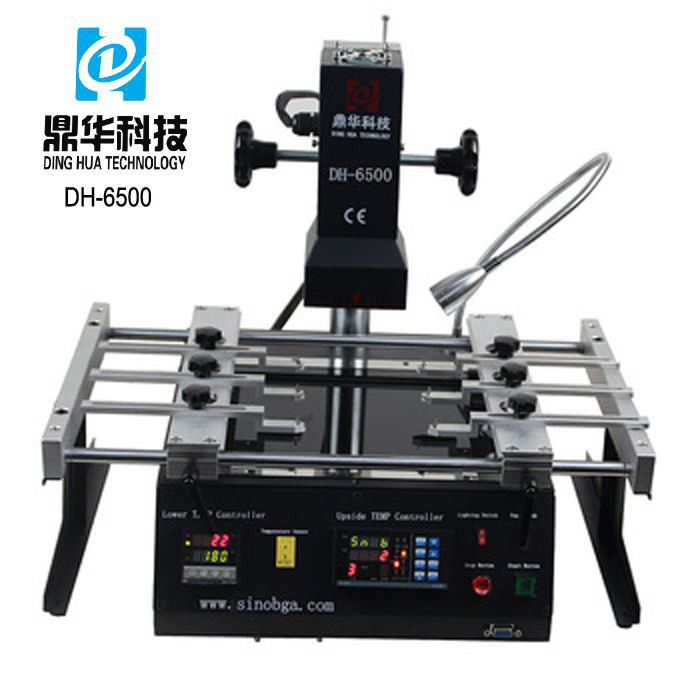

เครื่องรีบอลชิป IR6500 Bga
1. IR ด้านบน + IR ด้านล่างสำหรับการบัดกรีและการแยกบัดกรี2. ขนาดชิปที่มีจำหน่าย: 2 * 2 ~ 80 * 80 มม. 3 ขนาด PCB ที่มีจำหน่าย: 360*300 มม.4. ใช้สำหรับคอมพิวเตอร์ โทรศัพท์มือถือ และเมนบอร์ดอื่นๆ
คำอธิบาย
DH-6500 ศูนย์ซ่อมแซมอินฟราเรดสากลที่มีตัวควบคุมอุณหภูมิแบบดิจิทัลและระบบทำความร้อนแบบเซรามิกสำหรับ Xbox
ชิป PS3 BGA, แล็ปท็อป, พีซี ฯลฯ ซ่อมแซมแล้ว
DH-6500 แยกซ้าย ขวา และด้านหลัง
เครื่องทำความร้อนเซรามิก IR ด้านบน ความยาวคลื่น 2 ~ 8um พื้นที่ทำความร้อนสูงถึง 80*80 มม. แอปพลิเคชันสำหรับ Xbox เมนบอร์ดคอนโซลเกม และการซ่อมระดับชิปอื่น ๆ
อุปกรณ์จับยึดสากล 6 ชิ้นที่มีรอยบากขนาดเล็กและหมุดที่บางและยกขึ้น ซึ่งสามารถใช้กับเมนบอร์ดที่ไม่ปกติเพื่อยึดไว้บนโต๊ะทำงาน ขนาด PCB ได้ถึง 300*360 มม.
สำหรับเมนบอร์ดที่ได้รับการซ่อมแซม ไม่ว่า PCB ที่มีรูปร่างจะเป็นอย่างไร ก็สามารถยึดติดและบัดกรีได้
การกำจัดบัดกรี
โซนอุ่นด้านล่างปกคลุมด้วยกระจกป้องกันอุณหภูมิสูง พื้นที่ทำความร้อนคือ 200*240 มม. เมนบอร์ดส่วนใหญ่สามารถใช้ได้
ตัวควบคุมอุณหภูมิ 2 ตัวสำหรับการตั้งค่าเวลาและอุณหภูมิของเครื่อง สามารถตั้งค่าโซนอุณหภูมิได้ 4 โซนสำหรับทุกโปรไฟล์อุณหภูมิ และสามารถบันทึกโปรไฟล์อุณหภูมิได้ 10 กลุ่ม
พารามิเตอร์ของเครื่องรีบอลชิป IR6500 bga:
| แหล่งจ่ายไฟ | 110~250V +/-10% 50/60Hz |
| พลัง | 2500W |
| โซนทำความร้อน | 2 ไออาร์ |
| มี PCB ให้เลือก | 300*360มม |
| ขนาดส่วนประกอบ | 2*2~78*78มม |
| น้ำหนักสุทธิ | 16กก |
คำถามที่พบบ่อย
ถาม: สามารถซ่อมมือถือได้หรือไม่?
ตอบ: ใช่สามารถทำได้
ถาม: 10 ชุดราคาเท่าไหร่?
A: For a better price, please email us: john@dh-kd.com
ถาม: คุณต้องการยอมรับ OEM หรือไม่
ตอบ: ได้ โปรดแจ้งให้เราทราบว่าคุณต้องการเงินจำนวนเท่าใด
ถาม: ฉันสามารถซื้อโดยตรงจากประเทศของคุณได้หรือไม่?
ตอบ: ได้ เราสามารถจัดส่งไปที่ประตูของคุณโดยด่วน
ทักษะบางอย่างเกี่ยวกับเครื่อง reballing ชิป bga IR6500
สถานีปรับปรุง BGA เป็นอุปกรณ์ระดับมืออาชีพที่ใช้ในการซ่อมแซมส่วนประกอบ BGA มักใช้ในอุตสาหกรรม SMT ต่อไป เราจะแนะนำหลักการพื้นฐานของสถานีปรับปรุง BGA และวิเคราะห์ปัจจัยสำคัญในการปรับปรุงอัตราการปรับปรุง BGA
สถานีปรับปรุง BGA สามารถแบ่งออกเป็นสถานีปรับปรุงการจัดตำแหน่งด้วยแสงและสถานีปรับปรุงการจัดตำแหน่งที่ไม่ใช่แสง การจัดตำแหน่งด้วยแสงหมายถึงการใช้การจัดตำแหน่งด้วยแสงระหว่างการเชื่อม ซึ่งสามารถรับประกันความถูกต้องของการจัดตำแหน่งระหว่างการเชื่อม และปรับปรุงอัตราความสำเร็จของการเชื่อม การจัดตำแหน่งด้วยแสงขึ้นอยู่กับการจัดตำแหน่งด้วยสายตา และความแม่นยำระหว่างการเชื่อมยังไม่ดีนัก
ปัจจุบันวิธีการทำความร้อนกระแสหลักของสถานีปรับปรุง BGA ต่างประเทศคืออินฟราเรดเต็มรูปแบบ อากาศร้อนเต็มรูปแบบ และอากาศร้อนสองอันและอินฟราเรดหนึ่งอัน วิธีการทำความร้อนที่แตกต่างกันมีข้อดีและข้อเสียแตกต่างกัน วิธีการทำความร้อนมาตรฐานของสถานีปรับปรุง BGA ในประเทศจีนโดยทั่วไปคือการอุ่นอากาศร้อนบนและล่างและการอุ่นอินฟราเรดด้านล่าง เรียกว่าโซนอุณหภูมิสามโซน หัวทำความร้อนด้านบนและด้านล่างได้รับความร้อนจากลวดทำความร้อน และอากาศร้อนจะถูกพัดพาออกไปตามกระแสลม การอุ่นด้านล่างสามารถแบ่งออกเป็นท่อความร้อนอินฟราเรดสีเข้ม แผ่นทำความร้อนอินฟราเรด และแผ่นทำความร้อนคลื่นแสงอินฟราเรด
ผ่านการทำความร้อนของลวดทำความร้อน อากาศร้อนจะถูกส่งไปยังส่วนประกอบ BGA ผ่านหัวฉีดอากาศเพื่อให้บรรลุวัตถุประสงค์ในการทำความร้อนส่วนประกอบ BGA และโดยการเป่าลมร้อนบนและล่างสามารถป้องกันไม่ให้แผงวงจรเปลี่ยนรูปได้ เนื่องจากความร้อนไม่สม่ำเสมอ บางคนต้องการเปลี่ยนชิ้นส่วนนี้ด้วยปืนลมร้อนและหัวฉีดลม ฉันไม่แนะนำให้ทำเช่นนี้เนื่องจากอุณหภูมิของสถานีปรับปรุง BGA สามารถปรับได้ตามเส้นโค้งอุณหภูมิที่ตั้งไว้ การใช้ปืนลมร้อนจะทำให้ควบคุมอุณหภูมิการเชื่อมได้ยาก ส่งผลให้อัตราการเชื่อมสำเร็จลดลง
การทำความร้อนด้วยอินฟราเรดส่วนใหญ่มีบทบาทในการอุ่นเครื่อง โดยขจัดความชื้นภายในแผงวงจรและ BGA และยังสามารถลดความแตกต่างของอุณหภูมิระหว่างจุดศูนย์กลางการทำความร้อนและพื้นที่โดยรอบได้อย่างมีประสิทธิภาพ และลดความน่าจะเป็นของการเสียรูปของแผงวงจร
เมื่อทำการแยกชิ้นส่วนและบัดกรี BGA จำเป็นต้องมีข้อกำหนดที่สำคัญเกี่ยวกับอุณหภูมิ อุณหภูมิสูงเกินไปและทำให้ส่วนประกอบ BGA ไหม้ได้ง่าย ดังนั้นโดยทั่วไปแล้วสถานีทำใหม่จึงไม่จำเป็นต้องได้รับการควบคุมโดยเครื่องมือ แต่ใช้การควบคุม PLC และการควบคุมด้วยคอมพิวเตอร์เต็มรูปแบบ ระเบียบข้อบังคับ.
เมื่อซ่อม BGA ผ่านสถานีปรับปรุง BGA ส่วนใหญ่จะควบคุมอุณหภูมิความร้อนและป้องกันการเสียรูปของแผงวงจร มีเพียงการทำสองส่วนนี้ให้ดีเท่านั้นที่จะสามารถปรับปรุงอัตราความสำเร็จของการทำงานซ้ำ BGA ได้
La station de reprise BGA est un équipement professional utilisé pour réparer les composants BGA. Elle est souvent utilisée dans l'industrie SMT. ห้องน้ำในตัว, presenterons les principes de base de la station de reprise BGA และ analyserons les facteurs clés pour améliorer le taux de reprise BGA
La station de reprise BGA peut être divisée en station de reprise d'alignement optique และ station de reprise d'alignement non optique. L'alignement optique fait référence à l'alignement optique pendant le soudage, ce qui peut garantir la précision de l'alignement pendant le soudage et améliorer le taux de réussite du soudage L'alignement optique est basé sur l'alignement visuel, et la จี้พรีซิชั่น le soudage n'est pas si bonne
À l'heure actuelle, les méthodes de chauffage Traditionalnelles des station de reprise BGA étrangères sont l'infrarouge complet, l'air chaud complet et deux air chaud et un infrarouge Les différentes méthodes de chauffage ont des avantages และ des inconvénients différents La méthode de chauffage มาตรฐาน des สถานี de reprise BGA en Chine est généralement l'air chaud supérieur et inférieur และ le préchauffage infrarouge inférieur , Appelée la Zone à trois températures. Les têtes chauffantes supérieure และ inférieure sont chauffées par le fil chauffant และ l'air chaud est évacué par le flux d'air Le préchauffage inférieur peut être divisé en tube chauffant infrarouge foncé, แผ่นโลหะ chauffante infrarouge และแผ่นโลหะ chauffante à ondes lumineuses infrarouges
Grâce au chauffage du fil chauffant, l'air chaud est transmis au composant BGA à travers la buse d'air pour atteindre l'objectif de chauffage du composant BGA, et par le soufflage d'air chaud supérieur et inférieur, อาหารตามสั่ง imprimé peut être empêchée de se déformer en raison d'un chauffage inégal บุคคลบางคนมีอารมณ์รุนแรง เหมือนกับ pièce par un Pistolet à air chaud et une buse à air Je suggère de ne pas le faire car la température de la station de reprise BGA peut être ajustée en fonction de la courbe de température définie L'utilisation d'un Pistolet à air chaud rendra difficile le contrôle de la température de soudage, réduisant ainsi le succès du soudage Taux
Le chauffage infrarouge joue Principement un rôle de préchauffage, éliminant l'humidité à l'intérieur de la carte de Circuit imprimé et du BGA, et peut également réduire efficacement la différence de température entre le point central de chauffage et la Zone environnante, et réduire la probabilité de déformation de la carte de Circuit imprimé
Lors du démontage et de la soudure du BGA, la température est soumise à des exigences สิ่งสำคัญ La température est trop élevée et il est facile de brûler les composants du BGA. Par conséquent, la station de reprise n'a généralement pas besoin d'être contrôlée par l'instrument, mais adopte un contrôle PLC et un contrôle informatique complet. การปรับ
Lors de la réparation de BGA ผ่าน la station de reprise BGA, il s'agit mainement de contrôler la température de chauffage et d'éviter la déformation de la carte de Circuit imprimé Ce n'est qu'en faisant bien ces deux pièces que le taux de réussite de la reprise BGA peut être amélioré.
