สถานีบัดกรี SMD BGA

สถานีบัดกรี SMD BGA

1. การประยุกต์ใช้สถานีบัดกรีอินฟราเรด SMD BGA

เหมาะสำหรับ PCB ที่แตกต่างกัน

เมนบอร์ดของคอมพิวเตอร์, สมาร์ทโฟน, แล็ปท็อป, MacBook Logic Board, กล้องดิจิตอล, เครื่องปรับอากาศ, ทีวีและอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ จากอุตสาหกรรมการแพทย์, อุตสาหกรรมการสื่อสาร, อุตสาหกรรมรถยนต์ ฯลฯ

เหมาะสำหรับชิปชนิดต่าง ๆ : BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED ชิป

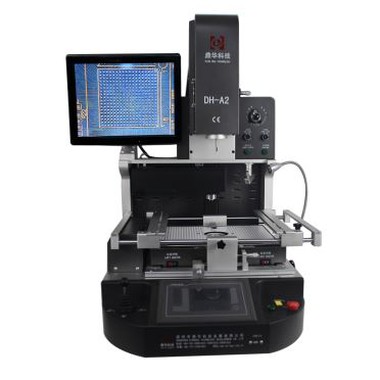

2. คุณสมบัติผลิตภัณฑ์ของสถานีบัดกรีอินฟราเรด DH-A2 SMD BGA

• desoldering การติดตั้งและการบัดกรีโดยอัตโนมัติ

•ลักษณะของปริมาณสูง (25 0 l/ นาที), ความดันต่ำ (0.22kg/ cm2), อุณหภูมิต่ำ (220 องศา) ใหม่การทำงานใหม่รับประกันได้อย่างสมบูรณ์ BGA ชิปไฟฟ้าและคุณภาพการบัดกรีที่ยอดเยี่ยม

•การใช้ประโยชน์จากเครื่องเป่าลมแบบเงียบและความดันต่ำอนุญาตให้มีการควบคุมเครื่องช่วยหายใจแบบเงียบการไหลเวียนของอากาศสามารถควบคุมได้สูงสุด 250 L/นาทีสูงสุด

•การรองรับศูนย์มัลติแอร์หลายหลุมร้อนมีประโยชน์อย่างยิ่งสำหรับ PCB และ BGA ขนาดใหญ่ที่ตั้งอยู่ในใจกลางของ PCB หลีกเลี่ยงการบัดกรีเย็นและสถานการณ์ IC-Drop

•โปรไฟล์อุณหภูมิของฮีตเตอร์อากาศร้อนด้านล่างสามารถสูงถึง 300 องศาซึ่งสำคัญสำหรับเมนบอร์ดขนาดใหญ่ ในขณะเดียวกันเครื่องทำความร้อนบนอาจถูกตั้งค่าเป็นงานที่ซิงโครไนซ์หรือเป็นอิสระ

DH-G620 นั้นเหมือนกับ DH-A2 โดยสิ้นเชิง desoldering, pick-up โดยอัตโนมัตินำกลับมาและบัดกรีสำหรับชิปพร้อมการจัดแนวแสงสำหรับการติดตั้งไม่ว่าคุณจะมีประสบการณ์หรือไม่คุณสามารถเชี่ยวชาญได้ในหนึ่งชั่วโมง

3. การระบุ DH-A2 SMD BGA Infrared Soldering Station

4. รายละเอียดของสถานีบัดกรี DH-A2 SMD BGA

5. ทำไมต้องเลือกสถานีบัดกรี DH-A2 SMD BGA ของเรา?

6. ข้อกำหนดของสถานีบัดกรี DH-A2 SMD BGA

7. การบรรจุและการจัดส่งของสถานีบัดกรี DH-A2 SMD BGA

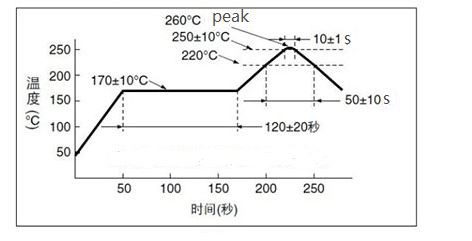

8. วิธีการตั้งค่าอุณหภูมิสำหรับ BGA Chip ปราศจากตะกั่วสำหรับการบัดกรี

ด้วยการใช้ชิปอย่างกว้างขวางเราได้ให้ความสำคัญกับปัญหาของการทำซ้ำชิปมากขึ้นเรื่อย ๆ ปัจจุบันมีชิป BGA หลักสองประเภทที่ใช้ในตลาด หนึ่งถูกนำไปสู่ส่วนอื่น ๆ คือการตั้งค่าอุณหภูมิกระบวนการบัดกรีกระบวนการบัดกรีกระบวนการบัดกรีกระบวนการบัดกรี BGA ที่ปราศจากตะกั่ว เทคโนโลยี Dinghua ถัดไป Xiaobian จะให้คำแนะนำรายละเอียดแก่คุณ

ภายใต้สถานการณ์ปกติความต้องการอุณหภูมิสำหรับชิป BGA ที่ปราศจากตะกั่วนั้นเข้มงวดมากในระหว่างการบัดกรี อุณหภูมิที่จุดหลอมเหลวของชิป BGA ที่ปราศจากตะกั่วนั้นสูงกว่าจุดหลอมเหลวของชิป BGA ที่ปราศจากตะกั่วประมาณ 35 องศา ชิปตะกั่ว BGA ต้องเข้าใจลักษณะของมันก่อนการบัดกรี โดยทั่วไปแล้วจุดหลอมเหลวของการบัดกรี reflow ที่ปราศจากตะกั่วจะแตกต่างกันไปตามการบัดกรีที่ไม่มีตะกั่ว ที่นี่เราให้ค่าสองค่าเป็นข้อมูลอ้างอิง จุดหลอมเหลวของโลหะผสมทองคำดีบุกประมาณ 217 องศาและจุดหลอมเหลวของอัลลอยด์ดีบุกของอัลลอยด์ดีบุกอยู่ที่ประมาณ 227 องศา ต่ำกว่าอุณหภูมิทั้งสองนี้การวางบัดกรีไม่สามารถละลายได้เนื่องจากความร้อนไม่เพียงพอ เมื่อซื้อสถานี BGA REWORK คุณต้องใส่ใจกับการปรึกษาผู้ผลิตเกี่ยวกับอุณหภูมิความร้อนของชิป BGA ที่ปราศจากตะกั่ว ไม่ว่าอุปกรณ์จะสามารถตอบสนองอุณหภูมิได้หรือไม่ ถ้าไม่คุณต้องพิจารณาว่าจะซื้อหรือไม่ โดยทั่วไปอุณหภูมิในเตาหลอมตะกั่วควรอยู่ที่ประมาณ 10 องศา ต่อไปนี้เป็นคำแนะนำโดยละเอียด:

เมื่อใช้งานบัดกรี BGA ที่ปราศจากตะกั่ว BGA เรามักจะใช้โลหะแผ่นทั้งหมดเพื่อทำโพรงเตาซึ่งสามารถตรวจสอบให้แน่ใจว่าโพรงเตาเผาไม่ได้แปรปรวนที่อุณหภูมิสูง อย่างไรก็ตามมีผู้ผลิตที่ไม่ดีจำนวนมากที่ใช้แผ่นโลหะชิ้นเล็ก ๆ เพื่อแยกเข้าไปในโพรงเตาเพื่อแข่งขันในราคา อุปกรณ์ประเภทนี้มักจะมองไม่เห็นหากคุณไม่ใส่ใจกับมัน แต่ความเสียหายของวิปริตจะเกิดขึ้นหากอยู่ภายใต้อุณหภูมิสูง

ชิป BGA ที่ปราศจากตะกั่วยังเป็นสิ่งจำเป็นสำหรับการทดสอบความเท่าเทียมกันของแทร็กในระหว่างการทำงานที่อุณหภูมิสูงและอุณหภูมิต่ำก่อนการบัดกรีเพราะสิ่งนี้จะส่งผลโดยตรงต่ออัตราความสำเร็จในการบัดกรีของชิป BGA หากวัสดุและการออกแบบของอุปกรณ์ BGA rework ที่ซื้อมาจะทำให้แทร็กผิดรูปได้ง่ายภายใต้เงื่อนไขที่อุณหภูมิสูงมันจะทำให้การ์ดติดขัดหรือลดลง SN63PB37 ที่เป็นผู้นำในการประสานเป็นโลหะผสมยูเทคติกและจุดหลอมเหลวและอุณหภูมิจุดเยือกแข็งเหมือนกันซึ่งทั้งสองอย่างนี้คือ 183 องศาเซล องศา C ถึง 221 องศา C, อุณหภูมิต่ำกว่า 217 องศา C เป็นของแข็งและอุณหภูมิสูงกว่า 221 องศา C เป็นของเหลว เมื่ออุณหภูมิอยู่ระหว่าง 217 องศา C และ 221 องศา C โลหะผสมแสดงสถานะที่ไม่มั่นคง
