หน้าจอสัมผัส Xbox360 BGA Rework Station
หน้าจอสัมผัส Xbox360 bga rework station ดูตัวอย่างด่วน: ราคาโรงงานเดิม! DH-A1 BGA Rework Machine พร้อมเครื่องทำความร้อน IR สำหรับการซ่อม Xbox360 มีอยู่ในสต็อกแล้ว สถานีปรับปรุงของเราส่วนใหญ่จะใช้ในการทำงานซ้ำของ BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED ฯลฯ ด้วยการออกแบบที่หลากหลายและนวัตกรรม ,...
คำอธิบาย
หน้าจอสัมผัส Xbox360 bga rework station
ดูตัวอย่างด่วน:
ราคาโรงงานเดิม! DH-A1 BGA Rework Machine พร้อมเครื่องทำความร้อน IR สำหรับการซ่อม Xbox360 มีอยู่ในสต็อกแล้ว
สถานีทำใหม่ของเราส่วนใหญ่จะใช้ในการปรับปรุง BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED ฯลฯ ด้วย
การออกแบบที่หลากหลายและสร้างสรรค์ เครื่อง Dinghua สามารถทำการ Romoving การติดตั้งและการบัดกรีแบบครบวงจร
1. ข้อกำหนด
ข้อมูลจำเพาะ | ||
1 | พลัง | 4900W |
2 | เครื่องทำความร้อนยอดนิยม | เครื่องทำลมร้อน 800W |
3 | เครื่องทำความร้อนด้านล่าง เครื่องทำความร้อนเหล็ก | อากาศร้อน 1200W, อินฟราเรด 2800W 90w |
4 | แหล่งจ่ายไฟ | AC220V±10% 50/60Hz |
5 | มิติ | 640*730*580มม |
6 | การวางตำแหน่ง | สามารถปรับร่อง V, ส่วนรองรับ PCB ได้ทุกทิศทางด้วยฟิกซ์เจอร์สากลภายนอก |
7 | การควบคุมอุณหภูมิ | เทอร์โมคัปเปิ้ลชนิด K, การควบคุมวงปิด, การทำความร้อนอิสระ |
8 | ความแม่นยำของอุณหภูมิ | ±2 องศา |
9 | ขนาดพีซีบี | สูงสุด 500*400 มม. ต่ำสุด 22*22 มม |
10 | ชิปบีจีเอ | 2*2-80*80 มม |
11 | ระยะห่างชิปขั้นต่ำ | 0.15 มม |
12 | เซ็นเซอร์อุณหภูมิภายนอก | 1 (ไม่จำเป็น) |
13 | น้ำหนักสุทธิ | 45กก |
2.คำอธิบายของสถานีปรับปรุง BGA DH-A1
1. ด้วยเสียงเตือน 5-10 วินาทีก่อนที่เครื่องทำความร้อนจะเสร็จสิ้น: เตือนให้ผู้ปฏิบัติงานรับชิป bga ตรงเวลา หลังจาก
เครื่องทำความร้อนพัดลมระบายความร้อนจะทำงานอัตโนมัติเมื่ออุณหภูมิเย็นลงถึงอุณหภูมิห้อง (<45℃ ),
ระบบทำความเย็นจะหยุดอัตโนมัติเพื่อป้องกันไม่ให้ฮีตเตอร์เสื่อมสภาพ
การอนุมัติการรับรอง 2.CE การป้องกันแบบคู่: ตัวป้องกันความร้อนสูงเกินไป + ฟังก์ชั่นหยุดฉุกเฉิน
3.เชื่อมต่อภายนอกด้วยหัวแร้งดิจิตอลเพื่อความรวดเร็วสะดวกประสิทธิภาพสูงในการทำความสะอาดดีบุก!
4.การวางตำแหน่งเลเซอร์ ง่ายและสะดวกในการวางตำแหน่ง
3.ทำไมคุณควรเลือก Dinghua?
เราเป็นผู้ผลิตสถานีปรับปรุง BGA มืออาชีพ และอยู่ในวงการนี้มายาวนานกว่า 13 ปี
มีส่วนร่วมในการออกแบบ การพัฒนา การผลิตและการขาย
2.เครื่องของเรามีคุณภาพดีที่สุดด้วยราคาที่ต่ำ ได้รับความนิยมจากร้านซ่อมและโรงเรียนฝึกอบรมทั่วประเทศ
ยินดีต้อนรับคุณเป็นตัวแทนของเรา
3.จัดส่งที่รวดเร็ว: FedEx, DHL, UPS, TNT และ EMS มีสินค้าหลายรุ่นในสต็อกตลอดเวลา
4.การชำระเงิน: Western Union, PayPal, T/T
5.OEM และ ODM ยินดีต้อนรับ
6.เครื่องทั้งหมดจะติดตั้งคู่มือผู้ใช้และซีดี

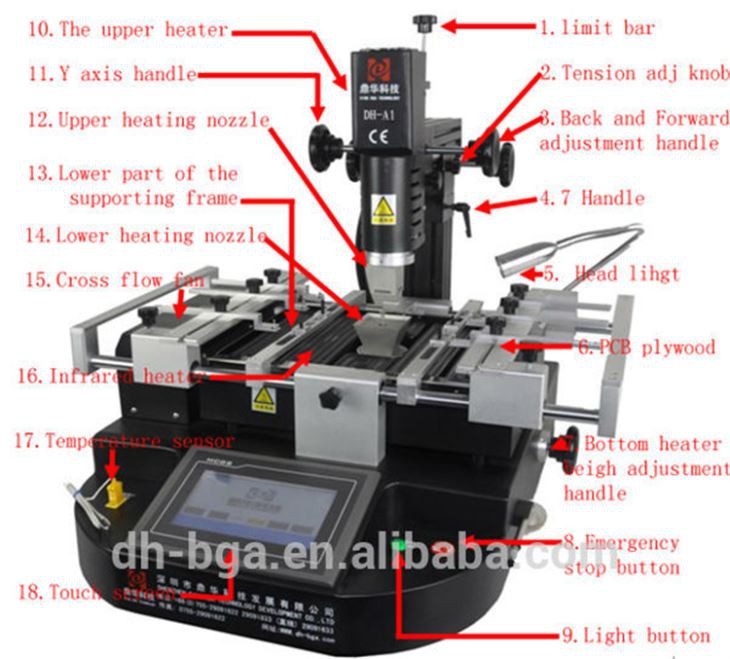

4. ภาพโดยละเอียดของ DH-A1 BGA REWORK STATION

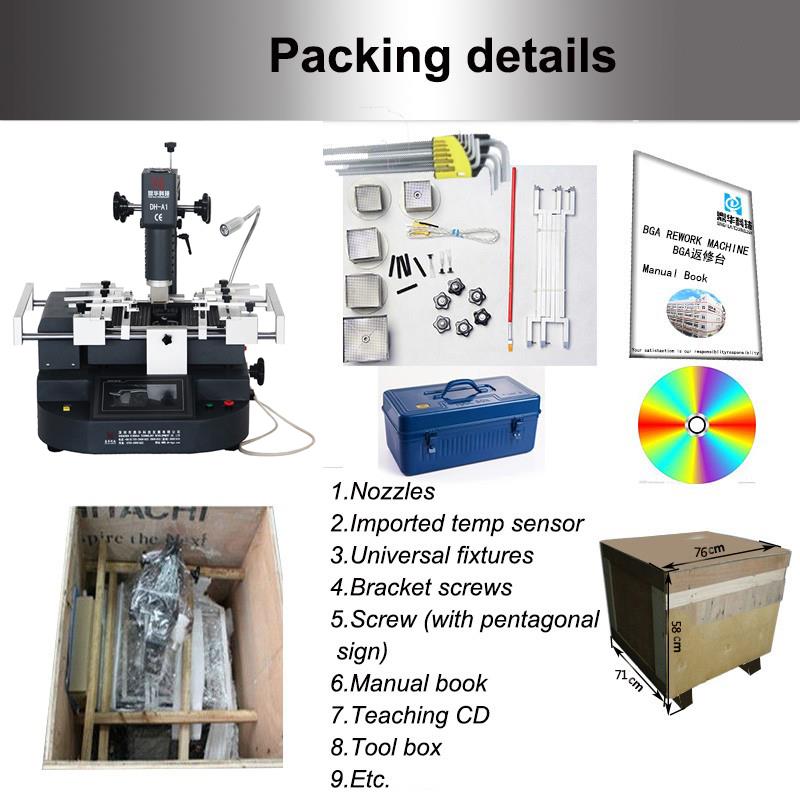

5 รายละเอียดการบรรจุและการจัดส่งของ DH-A1 BGA REWORK STATION
6. รายละเอียดการจัดส่งของ DH-A1 BGA REWORK STATION
การส่งสินค้า: |
1.การจัดส่งจะดำเนินการภายใน 5 วันทำการหลังจากได้รับการชำระเงิน |
2. จัดส่งที่รวดเร็วโดย DHL, FedEX, TNT, UPS และวิธีการอื่น ๆ รวมทั้งทางทะเลหรือทางอากาศ |
7. ความรู้ที่เกี่ยวข้อง
BGA มีบรรจุภัณฑ์หลายประเภท และมีรูปร่างเป็นสี่เหลี่ยมจัตุรัสหรือสี่เหลี่ยม ตามการจัดครับ
ของลูกประสานสามารถแบ่งออกเป็น BGA อุปกรณ์ต่อพ่วงเซและอาเรย์เต็มรูปแบบ ตามพื้นผิวที่แตกต่างกัน
แบ่งได้เป็น 3 ประเภท คือ PBGA (Plasticball Zddarray อาร์เรย์ลูกบอลพลาสติก), CBGA (ceramicballSddarray ceramic
อาร์เรย์บอล ), TBGA (เทปบอลกริดอาร์เรย์ประเภทผู้ให้บริการอาร์เรย์บอล)
1, แพคเกจ PBGA (อาร์เรย์ลูกบอลพลาสติก)
แพ็คเกจ PBGA ซึ่งใช้เรซิน BT/กระจกลามิเนตเป็นสารตั้งต้น พลาสติก (สารประกอบการขึ้นรูปอีพอกซี) เป็นวัสดุปิดผนึก
ลูกประสานเป็นบัดกรียูเทคติก 63Sn37Pb หรือบัดกรียูเทคติก 62Sn36Pb2Ag (ผู้ผลิตบางรายใช้บัดกรีไร้สารตะกั่วแล้ว)
การเชื่อมต่อลูกประสานและแพ็คเกจไม่จำเป็นต้องใช้การบัดกรีเพิ่มเติม มีแพ็คเกจ PBGA บางตัวที่เป็นคาวิตี้
โครงสร้างแบ่งเป็นช่องขึ้นและช่องลง PBGA แบบมีโพรงชนิดนี้มีไว้เพื่อเพิ่มการกระจายความร้อน
ประสิทธิภาพการทำงาน เรียกว่า BGA ที่เพิ่มความร้อน หรือเรียกย่อว่า EBGA และบางส่วนเรียกว่า CPBGA (อาร์เรย์ลูกบอลพลาสติกแบบโพรง)
ข้อดีของแพ็คเกจ PBGA มีดังนี้:
1) ความเข้ากันได้ทางความร้อนที่ดีกับบอร์ด PCB (บอร์ดแบบพิมพ์ - โดยปกติจะเป็นบอร์ด FR-4) ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน (CTE)
ของ BT เรซิน/แก้วลามิเนตในโครงสร้าง PBGA อยู่ที่ประมาณ 14 ppm/ องศา และของ PCB อยู่ที่ประมาณ 17 ppm/cC
CTE ของวัสดุทั้งสองนั้นค่อนข้างใกล้เคียงกัน ส่งผลให้สามารถจับคู่ความร้อนได้ดี
2) ในกระบวนการ reflow การจัดตำแหน่งตนเองของลูกประสาน นั่นคือ แรงตึงผิวของลูกประสานหลอมเหลวสามารถนำมาใช้
บรรลุข้อกำหนดการจัดตำแหน่งของลูกประสานและแผ่น
3) ต้นทุนต่ำ
4) ประสิทธิภาพทางไฟฟ้าที่ดี
ข้อเสียของบรรจุภัณฑ์ PBGA คือ ไวต่อความชื้น และไม่เหมาะกับบรรจุภัณฑ์ที่มีอุปกรณ์ที่ต้องการ
ความสุญญากาศและความน่าเชื่อถือสูง
2, แพคเกจ CBGA (อาร์เรย์ลูกเซรามิก)
ในซีรีย์แพ็คเกจ BGA นั้น CBGA มีประวัติยาวนานที่สุด วัสดุพิมพ์เป็นเซรามิกหลายชั้น และบัดกรีฝาครอบโลหะ
พื้นผิวที่มีการบัดกรีปิดผนึกเพื่อปกป้องชิป สายวัด และแผ่นอิเล็กโทรด วัสดุลูกบัดกรีเป็นยูเทคติกอุณหภูมิสูง
บัดกรี 10Sn90Pb. การเชื่อมต่อลูกบัดกรีและบรรจุภัณฑ์จำเป็นต้องใช้หัวแร้งยูเทคติกอุณหภูมิต่ำ 63Sn37Pb ที่
ระยะพิทช์บอลมาตรฐานคือ 1.5 มม., 1.27 มม., 1.0 มม.
ข้อดีของแพ็คเกจ CBGA (ceramic ball array) มีดังนี้:
1) สุญญากาศที่ดีและทนทานต่อความชื้นสูง ส่งผลให้ส่วนประกอบในบรรจุภัณฑ์มีความน่าเชื่อถือในระยะยาว
2) คุณสมบัติของฉนวนไฟฟ้าดีกว่าอุปกรณ์ PBGA
3) ความหนาแน่นของการบรรจุสูงกว่าอุปกรณ์ PBGA
4) ประสิทธิภาพการระบายความร้อนดีกว่าโครงสร้าง PBGA
ข้อเสียของแพ็คเกจ CBGA คือ:
1) เนื่องจากความแตกต่างอย่างมากของค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) ระหว่างพื้นผิวเซรามิกและ PCB (CTE ของ
พื้นผิวเซรามิก A1203 อยู่ที่ประมาณ 7ppm/cC และ CTE ของ PCB อยู่ที่ประมาณ 17ppm ต่อปากกา) การจับคู่ความร้อนไม่ดีและ
ความเมื่อยล้าของข้อต่อประสานคือโหมดความล้มเหลวหลัก
2) เมื่อเทียบกับอุปกรณ์ PBGA ต้นทุนบรรจุภัณฑ์สูง
3) การจัดตำแหน่งลูกประสานที่ขอบของบรรจุภัณฑ์ทำได้ยากขึ้น
3, CCGA (ceramiccolumnSddarray) อาร์เรย์ตารางคอลัมน์เซรามิก
CCGA เป็น CBGA เวอร์ชันแก้ไข ความแตกต่างระหว่างทั้งสองคือ CCGA ใช้คอลัมน์บัดกรีที่มีเส้นผ่านศูนย์กลาง 0.5 มม
และความสูง 1.25 มม. ถึง 2.2 มม. แทนลูกบอลบัดกรีที่มีเส้นผ่านศูนย์กลาง 0.87 มม. ใน CBGA เพื่อปรับปรุงความต้านทานความเมื่อยล้าของโลหะบัดกรี
ข้อต่อ ดังนั้นโครงสร้างเสาสามารถบรรเทาความเครียดเฉือนระหว่างตัวพาเซรามิกและบอร์ด PCB ได้ดีขึ้น
ความร้อนไม่ตรงกัน
