หน้าจอสัมผัส Macbook BGA Rework Station
หน้าจอสัมผัส samsung bga rework station ดูตัวอย่างด่วน: ราคาโรงงานเดิม! เครื่องซ่อมแซม BGA DH-A1 พร้อมฮีตเตอร์ IR สำหรับการซ่อม iPad มีอยู่ในสต็อกแล้ว ได้รับการออกแบบโดยระบบปฏิบัติการที่ใช้งานง่าย โดยมีเป้าหมายเพื่อช่วยให้ผู้ปฏิบัติงานเข้าใจวิธีใช้งานภายในไม่กี่นาที 1. ข้อมูลจำเพาะ...
คำอธิบาย
หน้าจอสัมผัส Samsung BGA Rework Station
ดูตัวอย่างด่วน:
ราคาโรงงานเดิม! DH-A1 BGA Rework Machine พร้อมเครื่องทำความร้อน IR สำหรับการซ่อม iPad มีอยู่ในสต็อกแล้ว ออกแบบโดย
ระบบปฏิบัติการที่ใช้งานง่ายโดยมีเป้าหมายเพื่อช่วยให้ผู้ปฏิบัติงานเข้าใจวิธีการใช้งานภายในไม่กี่นาที
1. ข้อกำหนด
ข้อมูลจำเพาะ | ||
1 | พลัง | 4900W |
2 | เครื่องทำความร้อนยอดนิยม | เครื่องทำลมร้อน 800W |
3 | เครื่องทำความร้อนด้านล่าง เครื่องทำความร้อนเหล็ก | อากาศร้อน 1200W,อินฟราเรด 2800W 90w |
4 | แหล่งจ่ายไฟ | AC220V±10%50/60Hz |
5 | มิติ | 640*730*580มม |
6 | การวางตำแหน่ง | สามารถปรับร่อง V, ส่วนรองรับ PCB ได้ทุกทิศทางด้วยฟิกซ์เจอร์สากลภายนอก |
7 | การควบคุมอุณหภูมิ | เทอร์โมคัปเปิ้ลชนิด K, การควบคุมวงปิด, การทำความร้อนอิสระ |
8 | ความแม่นยำของอุณหภูมิ | ±2 องศา |
9 | ขนาดพีซีบี | สูงสุด 500*400 มม. ต่ำสุด 22*22 มม |
10 | ชิปบีจีเอ | 2*2-80*80 มม |
11 | ระยะห่างชิปขั้นต่ำ | 0.15 มม |
12 | เซ็นเซอร์อุณหภูมิภายนอก | 1 (ไม่จำเป็น) |
13 | น้ำหนักสุทธิ | 45กก |
2.คำอธิบายของสถานีปรับปรุง BGA DH-A1
คุณสมบัติ:
1. เทคโนโลยีการเชื่อมด้วยอินฟราเรด
2. ความร้อนอินฟราเรดสามารถหลีกเลี่ยงความเสียหายของ IC เนื่องจากการทำความร้อนอย่างรวดเร็วหรือไม่หยุดชะงัก
3. ใช้งานง่าย; ผู้ใช้สามารถทำงานได้อย่างชำนาญหลังจากการฝึกอบรมหนึ่งวัน
4. ไม่จำเป็นต้องใช้เครื่องมือเชื่อม สามารถเชื่อมชิปใดๆ ที่มีขนาดต่ำกว่า 50 มม.
5. ด้วยระบบร้อนละลาย 800W ช่วงอุ่นเครื่อง 240*180 มม.
6. ไม่ส่งผลกระทบต่อชิ้นส่วนอัจฉริยะที่ไม่มีอากาศร้อน และเหมาะกับการเชื่อม BGA, SMD, CSP, LGA, QFP, PLCC และ BGA reballing
7. เหมาะสำหรับคอมพิวเตอร์ โน้ตบุ๊ก ส่วนประกอบ BGA ของ Play Station โดยเฉพาะในชิปเซ็ต Northbridge/ Southbridge ของ
3. ทำไมคุณควรเลือกสถานีทำซ้ำ bga DH-A1?

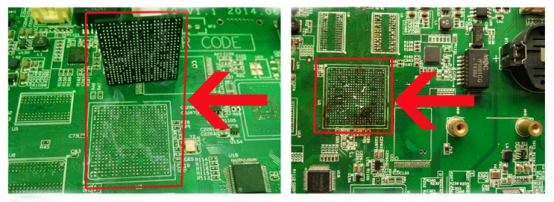

ผลลัพธ์จากการใช้ DH-A1 BGA rework station (ภาพซ้าย) | VS | ผลลัพธ์โดยใช้สถานีปรับปรุง BGA ของ mfg อื่น ๆ (ภาพขวา) |
1. ลูกบัดกรีสามารถละลายได้หมด | 1. ลูกบัดกรีมีหมด | |
2. การให้ความร้อนที่สมดุลจะไม่เป็นอันตรายต่อ BGA | 2.แพดเสียหายหลังใช้งาน | |
3. การทำความร้อนไม่ส่งผลต่อลักษณะของ PCB แม้ว่าจะทำความร้อนหลายครั้งแล้วก็ตาม | 3.ลักษณะที่ปรากฏเริ่มเปลี่ยนเป็นสีเหลืองหลังจากทำความร้อน |
โปรดดูภาพด้านล่างเพื่อเปรียบเทียบผลกระทบที่แท้จริงหลังจากใช้สถานีปรับปรุง bga ของแบรนด์ของเรากับผู้อื่นก่อนตัดสินใจ
4. ความรู้ที่เกี่ยวข้อง:
โปรไฟล์การบัดกรี Reflow
จะต้องสร้างโปรไฟล์การบัดกรีใหม่ให้กับส่วนประกอบตามความหนาแน่นของส่วนประกอบ ขนาด น้ำหนัก สี และ
ประเภทของพื้นผิวเนื่องจากเป็นปัจจัยหลักที่กำหนดอัตราการพาความร้อนผ่านชั้นของซิลิคอน เป็นส่วนประกอบ
เมื่อสัมผัสกับสภาพแวดล้อม โปรไฟล์การผลิตดั้งเดิมไม่สามารถนำมาใช้ได้ เนื่องจากอาจรุนแรงเกินไปและสร้างความเสียหายให้กับ
ขึ้นเครื่องไปยังรัฐ BER ได้รับเอกสารข้อมูลส่วนประกอบและประเภทบัดกรีที่ใช้ในระหว่างข้อมูลจำเพาะการผลิต
เพื่อกำหนดจุดหลอมเหลวสูงสุด ซึ่งจะขึ้นอยู่กับโปรไฟล์ โปรไฟล์การขจัดบัดกรีโดยทั่วไปเกี่ยวข้องกับการอุ่น การแช่ และการไหลซ้ำ
และขั้นตอนการทำความเย็น ขั้นตอนการอุ่นเครื่องโดยทั่วไปคือการเพิ่มความร้อนที่ประมาณ 3C/s จนถึง 120 – 150C ขึ้นอยู่กับโลหะผสมบัดกรีที่ใช้
ขั้นตอนนี้ช่วยให้แน่ใจว่าไม่มีความเสียหายจากการเปลี่ยนแปลงความร้อนจากความร้อนเกิดขึ้นกับพื้นผิวทั้งหมด และอัตราการขยายตัวทั่วกระดานจะถูกรักษาไว้ในอัตราส่วนที่ใกล้เคียงกัน
ในระหว่างขั้นตอนการแช่ อุณหภูมิจะเพิ่มขึ้นถึง 170 – 210C ในพื้นที่เป้าหมาย การรักษาส่วนโค้งที่สูงชันในระยะนี้
จะช่วยให้โปรไฟล์สั้นและมีวงจรความร้อนรวมน้อยกว่า 5 นาที Liquidus ระยะ 190C – 230C เป็นสิ่งสำคัญและเรายังคงรักษาระดับนี้ไว้
สั้นที่สุดเท่าที่จะเป็นไปได้เพื่อป้องกันความเสียหายของหน้ากากประสานบนส่วนประกอบระหว่างการยกแบบสุญญากาศอัตโนมัติ ระยะคูลดาวน์ครั้งสุดท้าย
โดยทั่วไปกราฟอุณหภูมิจะอยู่ที่ 5-6C/s เพื่อให้ส่วนประกอบกลับสู่อุณหภูมิสภาพแวดล้อมได้อย่างมีประสิทธิภาพและไม่มีการกระแทก
การเปลี่ยนไอซี BGA
กระบวนการที่ประสบความสำเร็จมากที่สุดในการกู้คืนแผงวงจรพิมพ์ที่มีข้อผิดพลาด BGA อย่างไรก็ตามกระบวนการนี้มีราคาแพงที่สุด
และไม่สามารถใช้กับส่วนประกอบที่ล้าสมัยหรือ EOL ได้ ในระหว่างกระบวนการนี้ ส่วนประกอบเก่าจะถูกลบออก ไซต์ PCB BGA ได้รับการทำความสะอาดและใหม่
ส่วนประกอบถูกบัดกรีเข้าที่ อัตราความสำเร็จสูงขึ้นอยู่กับคุณภาพของชิ้นส่วนที่จัดหาโดยซัพพลายเออร์และข้อมูลที่มีอยู่ เช่น ประเภทโลหะผสม

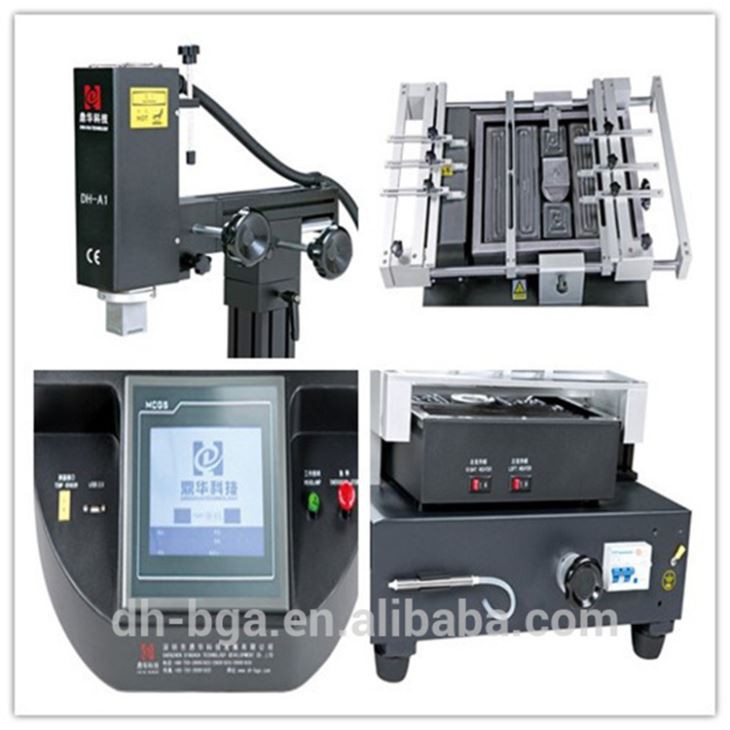

5. ภาพรายละเอียดของ DH-A1 BGA REWORK STATION

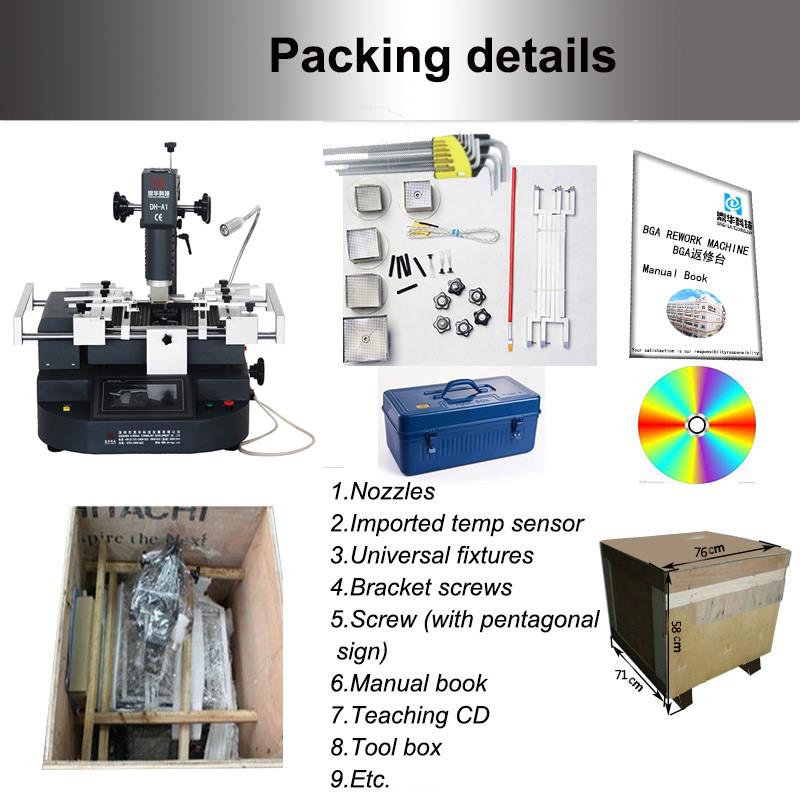

6.รายละเอียดการบรรจุและการจัดส่งของ DH-A1 BGA REWORK STATION
รายละเอียดการจัดส่งของ DH-A1 BGA REWORK STATION
การส่งสินค้า: |
1.การจัดส่งจะดำเนินการภายใน 5 วันทำการหลังจากได้รับการชำระเงิน |
2. จัดส่งที่รวดเร็วโดย DHL, FedEX, TNT, UPS และวิธีการอื่น ๆ รวมทั้งทางทะเลหรือทางอากาศ |
7. บริการ
ก. คำถามของคุณที่เกี่ยวข้องกับผลิตภัณฑ์หรือราคาของเราจะได้รับการตอบกลับภายใน 24 ชั่วโมง
b.Be ได้รับการฝึกอบรมมาเป็นอย่างดีและมีประสบการณ์ในการตอบคำถามทั้งหมดของคุณด้วยภาษาอังกฤษได้อย่างคล่องแคล่ว
ค. OEM และ ODM คำขอของคุณใด ๆ ที่เราสามารถช่วยคุณในการออกแบบและใส่ลงในผลิตภัณฑ์
ง. มีตัวแทนจำหน่ายสำหรับการออกแบบที่เป็นเอกลักษณ์ของคุณและรุ่นปัจจุบันบางรุ่นของเรา
จ. การปกป้องพื้นที่ขาย แนวคิดการออกแบบ และข้อมูลส่วนตัวทั้งหมดของคุณ
เราตอบคำถามของคุณเสมอ: ตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์
